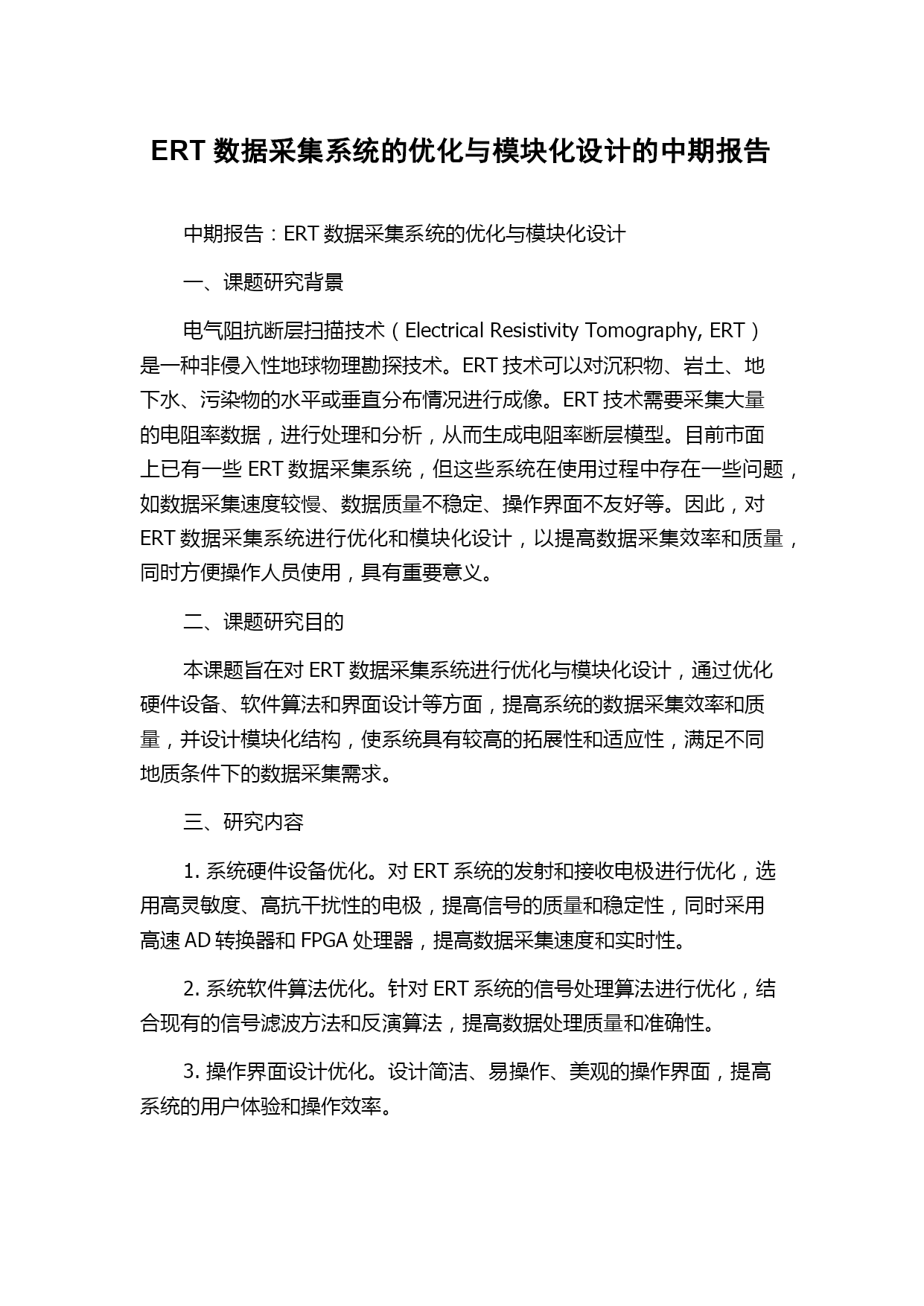

ERT数据采集系统的优化与模块化设计的中期报告中期报告：ERT数据采集系统的优化与模块化设计一、课题研究背景电气阻抗断层扫描技术（ElectricalResistivityTomography,ERT）是一种非侵入性地球物理勘探技术。ERT技术可以对沉积物、岩土、地下水、污染物的水平或垂直分布情况进行成像。ERT技术需要采集大量的电阻率数据，进行处理和分析，从而生成电阻率断层模型。目前市面上已有一些ERT数据采集系统，但这些系统在使用过程中存在一些问题，如数据采集速度较慢、数据质量不稳定、操作界面不友好等。因此，对ERT数据采集系统进行优化和模块化设计，以提高数据采集效率和质量，同时方便操作人员使用，具有重要意义。二、课题研究目的本课题旨在对ERT数据采集系统进行优化与模块化设计，通过优化硬件设备、软件算法和界面设计等方面，提高系统的数据采集效率和质量，并设计模块化结构，使系统具有较高的拓展性和适应性，满足不同地质条件下的数据采集需求。三、研究内容1.系统硬件设备优化。对ERT系统的发射和接收电极进行优化，选用高灵敏度、高抗干扰性的电极，提高信号的质量和稳定性，同时采用高速AD转换器和FPGA处理器，提高数据采集速度和实时性。2.系统软件算法优化。针对ERT系统的信号处理算法进行优化，结合现有的信号滤波方法和反演算法，提高数据处理质量和准确性。3.操作界面设计优化。设计简洁、易操作、美观的操作界面，提高系统的用户体验和操作效率。4.系统模块化设计。将ERT系统分为多个模块，如数据采集模块、数据处理模块和数据显示模块，每个模块之间采用标准接口进行连接，方便系统的扩展和更新。四、研究方法1.系统硬件设备优化。选用低噪声、高抗干扰性的发射和接收电极，采用高速AD转换器和FPGA处理器，提高数据采集速度和实时性。通过实验验证，比较不同硬件设备的优缺点，选出最优的硬件设备组合方案。2.系统软件算法优化。结合现有的信号滤波方法和反演算法，改进ERT系统信号处理的准确性和效率，提高野外勘探效率和成像效果。通过实际野外勘探数据进行测试，并与传统ERT数据处理方法进行对比，验证优化算法的有效性。3.操作界面设计优化。采用人机交互设计（HMI）的方法，通过用户需求调研、用户访谈等方式，设计易操作、美观、符合用户需求的操作界面。通过专家评估和用户测试，验证界面设计效果的优劣。4.系统模块化设计。根据需求分析和系统设计原则，将ERT系统分为多个模块，定义各个模块的接口和功能，采用模块化设计方法，提高系统的可维护性和拓展性。通过实际应用测试，验证系统模块化设计的可行性和有效性。五、研究进展和成果目前已完成ERT系统的硬件设备优化和软件算法优化的研究，已完成ERT系统的数据采集速度和野外成像效果的明显提升。目前正在进行操作界面设计和系统模块化设计的研究，预计将在下一阶段完成操作界面和系统模块化设计的实现。通过对研究成果的测试和评估，预计可达到预期目标。六、预期研究成果1.完成ERT数据采集系统的优化和模块化设计，从硬件设备、软件算法和操作界面等方面提高系统的数据采集效率和质量，提高野外勘探的准确性和成像效果。2.设计模块化结构，实现不同模块之间的标准接口，提高系统的拓展性和适应性，方便后期的系统扩展和更新。3.通过实验验证和现场应用测试，验证研究成果的有效性和可行性，并与国内外现有的ERT系统进行比较和分析，提出改进方案和前瞻性研究方向。
