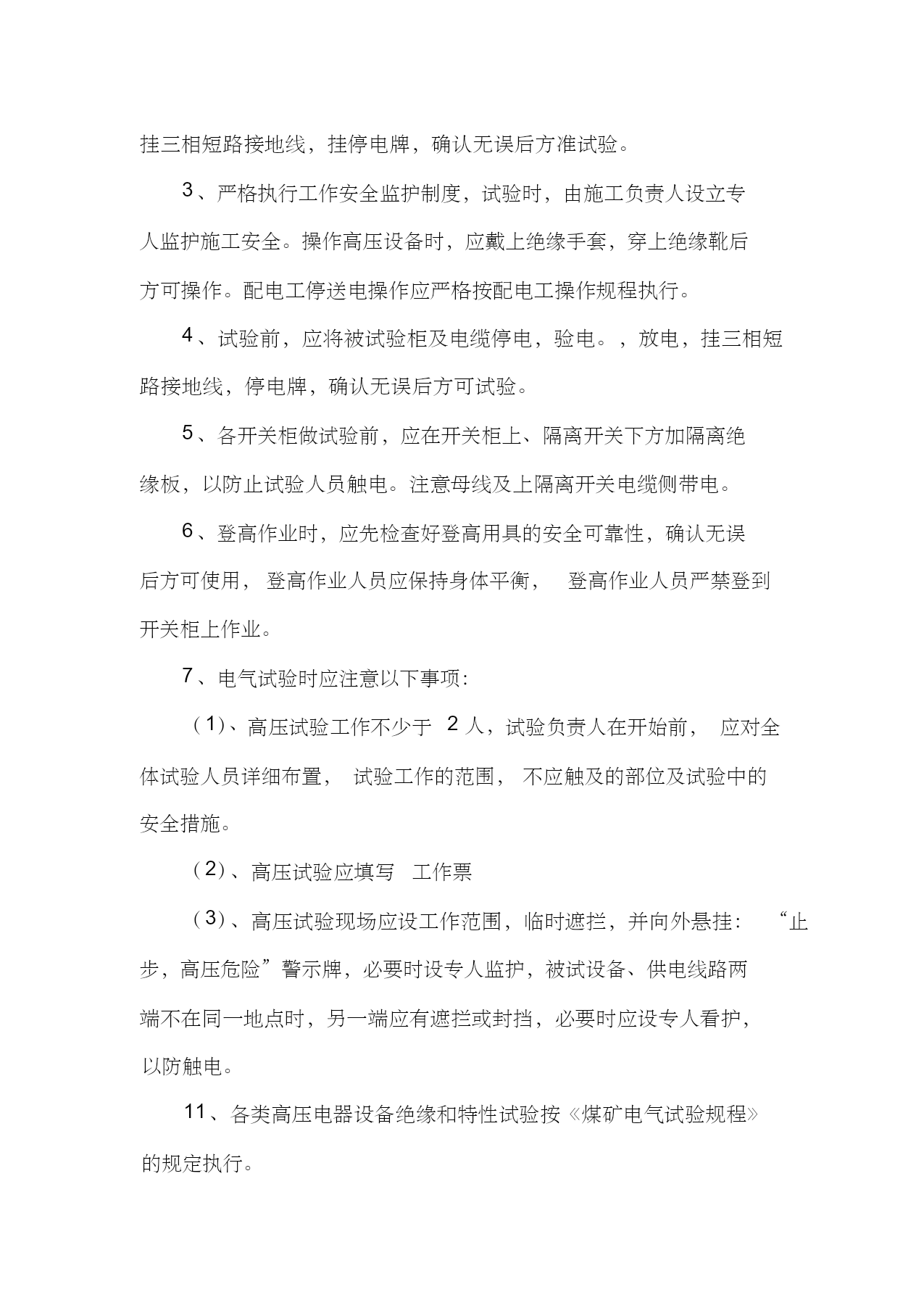

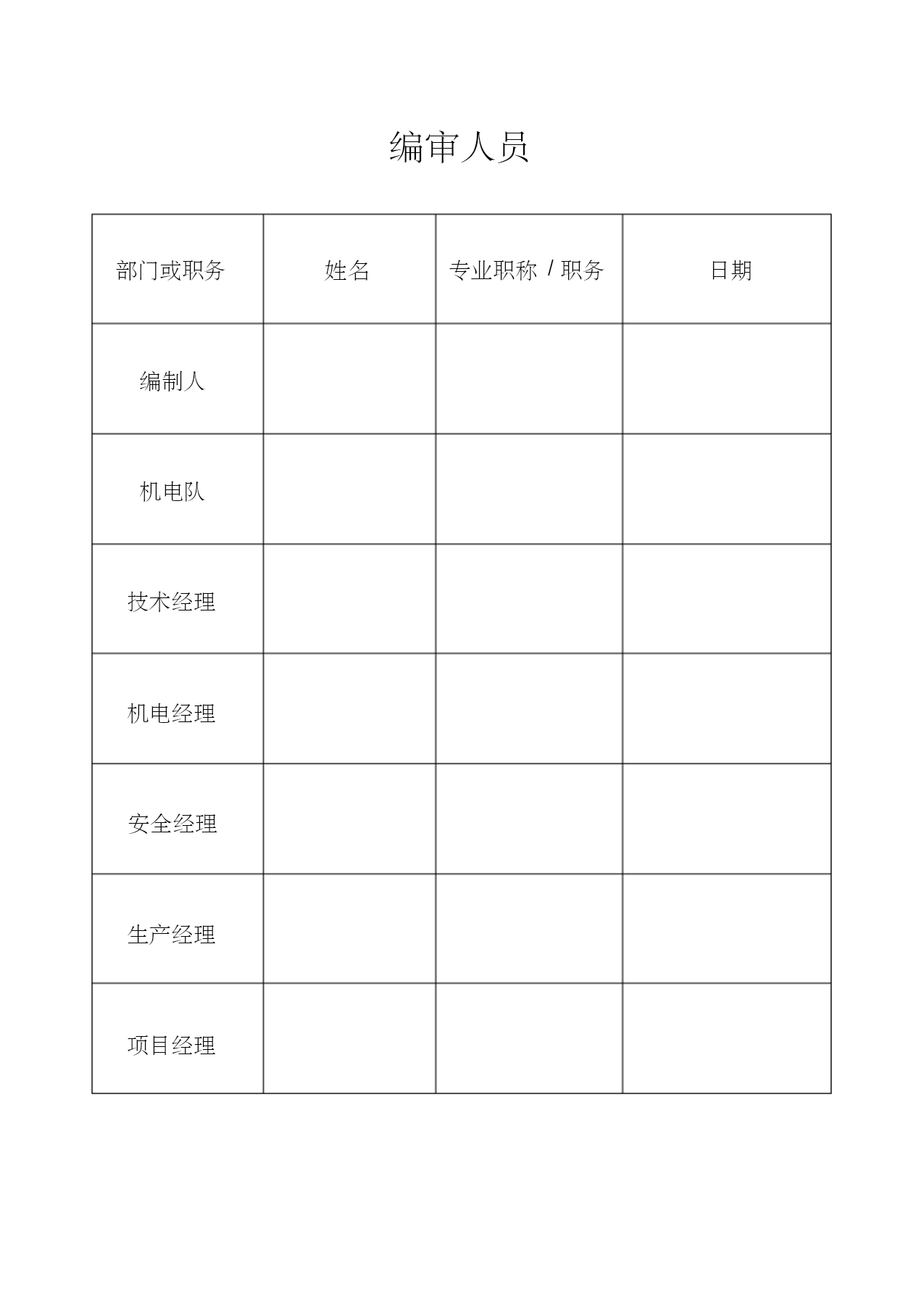

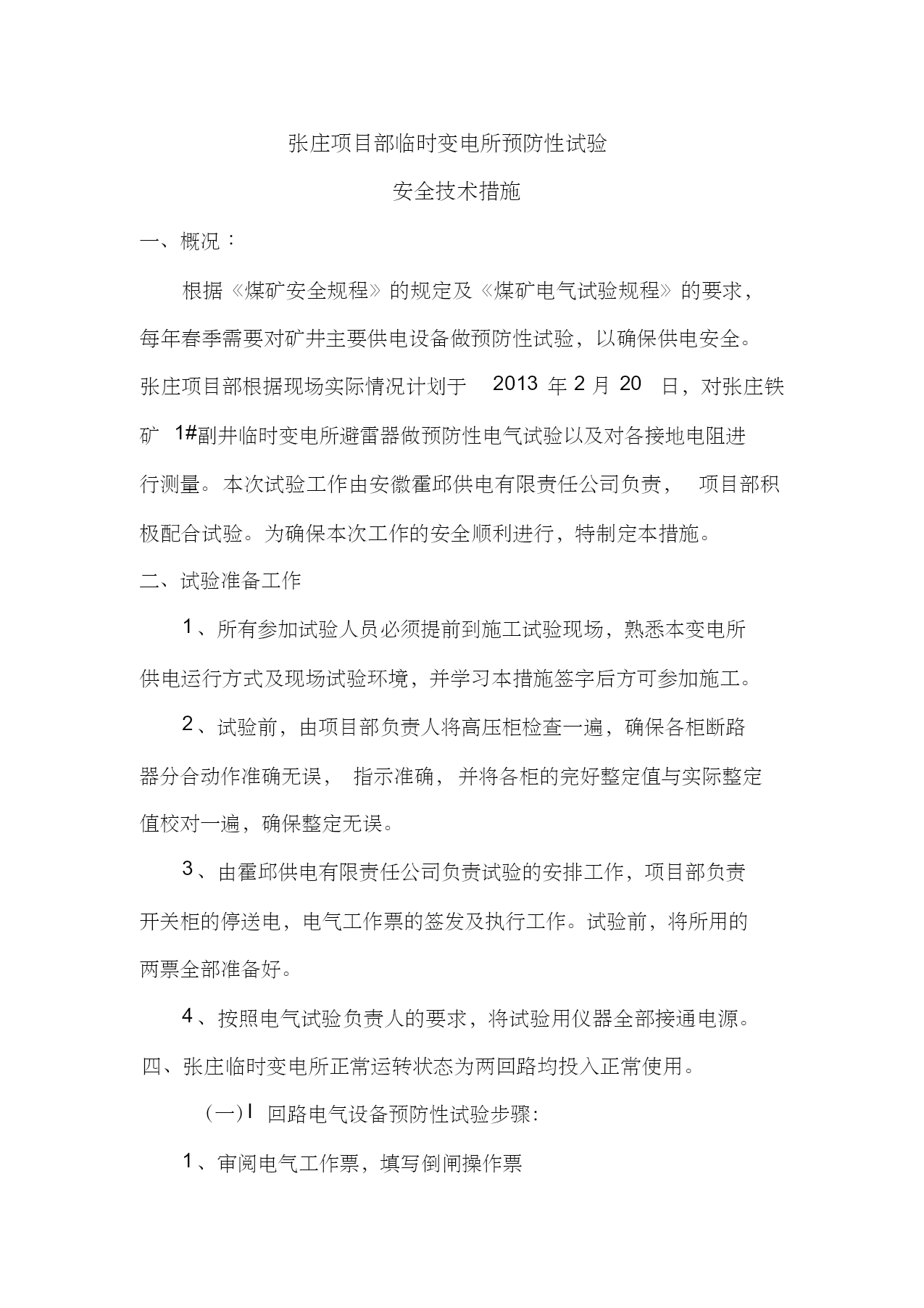

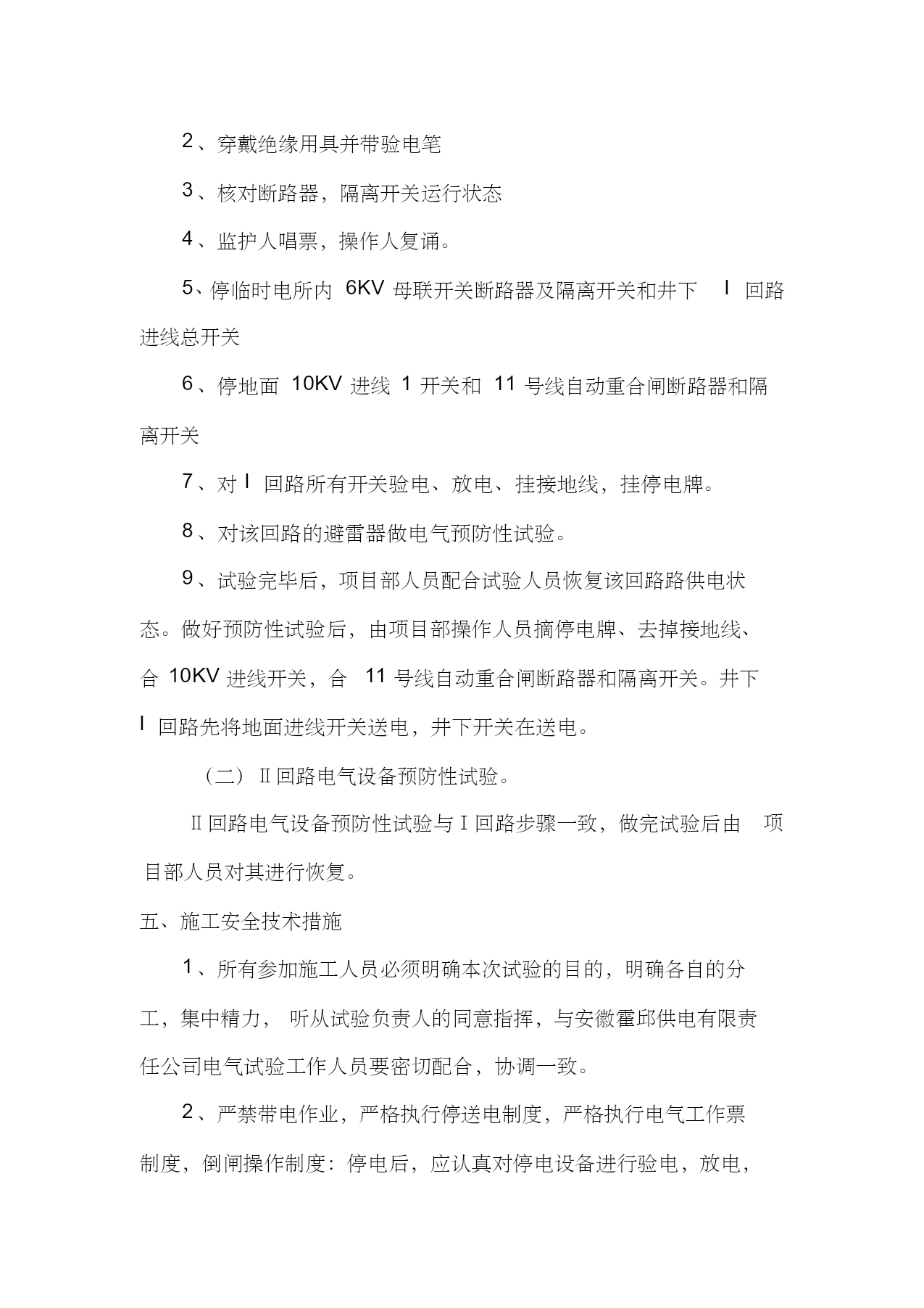

中煤第五建设有限公司第三工程处马钢集团张庄铁矿电气预防性试验安全技术措施编号：MG—工程名称：马钢集团张庄铁矿1#副井施工单位：中煤五建三处第十二工程项目部编制人：施工负责人：编制日期：年月日执行日期：年月日编审人员部门或职务姓名专业职称/职务日期编制人机电队技术经理机电经理安全经理生产经理项目经理张庄项目部临时变电所预防性试验安全技术措施一、概况：根据《煤矿安全规程》的规定及《煤矿电气试验规程》的要求，每年春季需要对矿井主要供电设备做预防性试验，以确保供电安全。张庄项目部根据现场实际情况计划于2013年2月20日，对张庄铁矿1#副井临时变电所避雷器做预防性电气试验以及对各接地电阻进行测量。本次试验工作由安徽霍邱供电有限责任公司负责，项目部积极配合试验。为确保本次工作的安全顺利进行，特制定本措施。二、试验准备工作1、所有参加试验人员必须提前到施工试验现场，熟悉本变电所供电运行方式及现场试验环境，并学习本措施签字后方可参加施工。2、试验前，由项目部负责人将高压柜检查一遍，确保各柜断路器分合动作准确无误，指示准确，并将各柜的完好整定值与实际整定值校对一遍，确保整定无误。3、由霍邱供电有限责任公司负责试验的安排工作，项目部负责开关柜的停送电，电气工作票的签发及执行工作。试验前，将所用的两票全部准备好。4、按照电气试验负责人的要求，将试验用仪器全部接通电源。四、张庄临时变电所正常运转状态为两回路均投入正常使用。（一）I回路电气设备预防性试验步骤：1、审阅电气工作票，填写倒闸操作票2、穿戴绝缘用具并带验电笔3、核对断路器，隔离开关运行状态4、监护人唱票，操作人复诵。5、停临时电所内6KV母联开关断路器及隔离开关和井下I回路进线总开关6、停地面10KV进线1开关和11号线自动重合闸断路器和隔离开关7、对I回路所有开关验电、放电、挂接地线，挂停电牌。8、对该回路的避雷器做电气预防性试验。9、试验完毕后，项目部人员配合试验人员恢复该回路路供电状态。做好预防性试验后，由项目部操作人员摘停电牌、去掉接地线、合10KV进线开关，合11号线自动重合闸断路器和隔离开关。井下I回路先将地面进线开关送电，井下开关在送电。（二）Ⅱ回路电气设备预防性试验。Ⅱ回路电气设备预防性试验与Ⅰ回路步骤一致，做完试验后由项目部人员对其进行恢复。五、施工安全技术措施1、所有参加施工人员必须明确本次试验的目的，明确各自的分工，集中精力，听从试验负责人的同意指挥，与安徽霍邱供电有限责任公司电气试验工作人员要密切配合，协调一致。2、严禁带电作业，严格执行停送电制度，严格执行电气工作票制度，倒闸操作制度：停电后，应认真对停电设备进行验电，放电，挂三相短路接地线，挂停电牌，确认无误后方准试验。3、严格执行工作安全监护制度，试验时，由施工负责人设立专人监护施工安全。操作高压设备时，应戴上绝缘手套，穿上绝缘靴后方可操作。配电工停送电操作应严格按配电工操作规程执行。4、试验前，应将被试验柜及电缆停电，验电。，放电，挂三相短路接地线，停电牌，确认无误后方可试验。5、各开关柜做试验前，应在开关柜上、隔离开关下方加隔离绝缘板，以防止试验人员触电。注意母线及上隔离开关电缆侧带电。6、登高作业时，应先检查好登高用具的安全可靠性，确认无误后方可使用，登高作业人员应保持身体平衡，登高作业人员严禁登到开关柜上作业。7、电气试验时应注意以下事项：（1）、高压试验工作不少于2人，试验负责人在开始前，应对全体试验人员详细布置，试验工作的范围，不应触及的部位及试验中的安全措施。（2）、高压试验应填写工作票（3）、高压试验现场应设工作范围，临时遮拦，并向外悬挂：“止步，高压危险”警示牌，必要时设专人监护，被试设备、供电线路两端不在同一地点时，另一端应有遮拦或封挡，必要时应设专人看护，以防触电。11、各类高压电器设备绝缘和特性试验按《煤矿电气试验规程》的规定执行。12、耐压试验前，必须认真检查试验接线，表计倍数，调压器零位及仪表起始状态，均正确无误，通知与试验无关人员离开被试设备，在取得试验负责人的许可后，方可加压。13、试验电容器、电缆或其他电容性、电感性电气设备，试验前后应多次接地放电，短路放电，对有静电感应的设备接地后方可接触。14、高压试验工作人员在全部加压过程中，应集中精力，传达口令要清楚，准确，操作人员必须穿绝缘靴并站在绝缘台上。1
