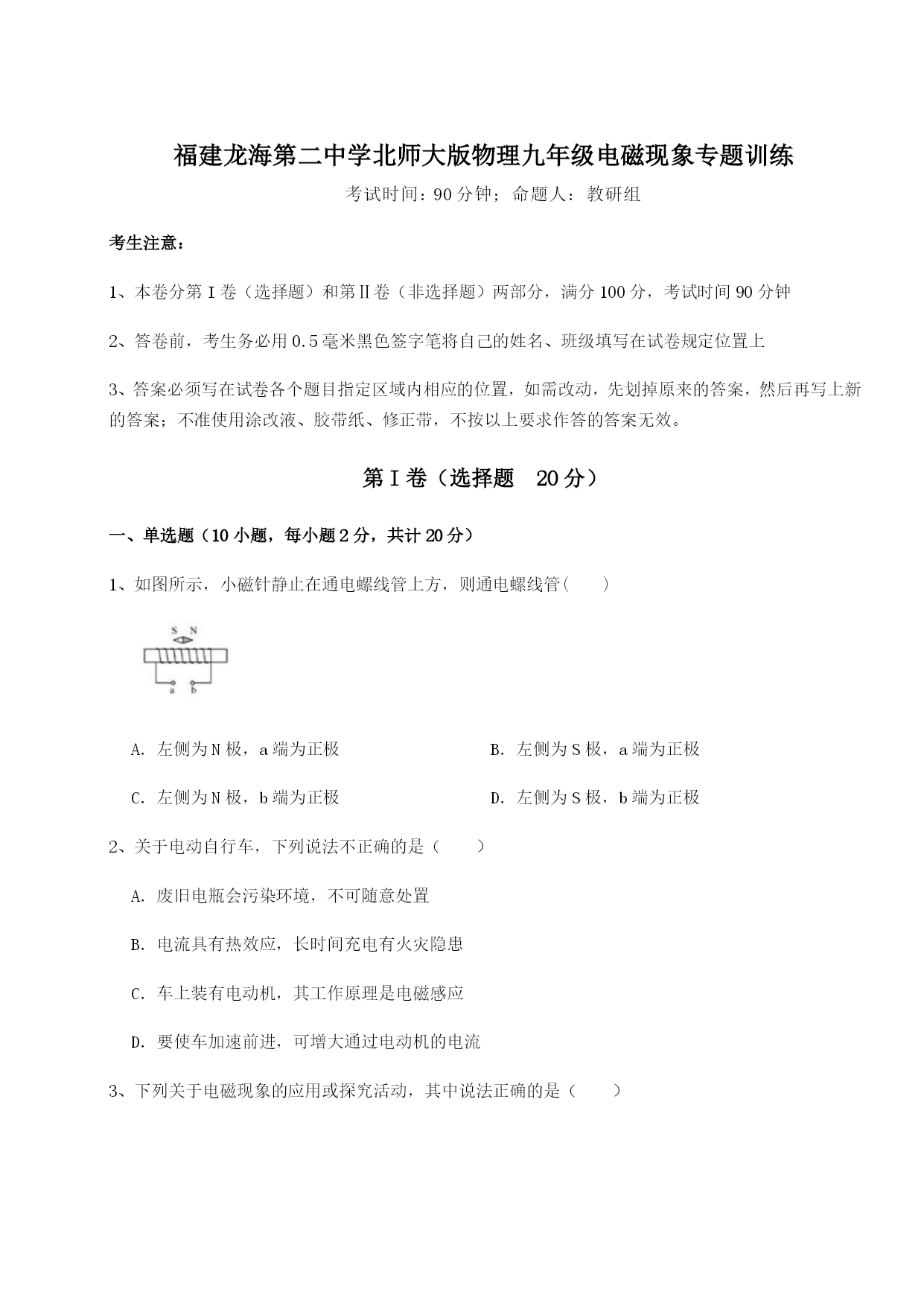

福建龙海第二中学北师大版物理九年级电磁现象专题训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，小磁针静止在通电螺线管上方，则通电螺线管()A．左侧为N极，a端为正极B．左侧为S极，a端为正极C．左侧为N极，b端为正极D．左侧为S极，b端为正极2、关于电动自行车，下列说法不正确的是（）A．废旧电瓶会污染环境，不可随意处置B．电流具有热效应，长时间充电有火灾隐患C．车上装有电动机，其工作原理是电磁感应D．要使车加速前进，可增大通过电动机的电流3、下列关于电磁现象的应用或探究活动，其中说法正确的是（）A．动圈式话筒应用了磁场对电流的作用B．演示电磁感应现象C．奥斯特通过实验说明磁场能产生电流D．探究发电机的工作原理4、在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示。铁屑静止时的分布情况如图乙所示。图中能正确用磁感线描述这两个实验现象的是（）A．B．C．D．5、如图所示，闭合开关S，下列说法正确的是（）A．如果电源的a端是正极，则通电螺线管的左端是N极B．如果电源的a端是正极，则小磁针的B端是S极C．如果滑动变阻器的滑片向右移动，通电螺线管的磁性会增强D．如果滑动变阻器的滑片向左调节，电流表示数会变小6、如图中展示了我国古代劳动人民的智慧成果，对其所涉及的物理知识表述正确的是（）A．日晷：光的折射B．司南：摩擦起电C．紫砂壶：连通器D．水车：内能的利用7、如图所示，是一款能发电的魔方充电器。转动魔方时它能发电，其原理是（）A．同种电荷相互排斥B．磁场对电流有力的作用C．电磁感应D．电流周围存在磁场8、下列有关电和磁的四幅图，其中描述正确的是（）A．如图，奥斯特实验证实了磁能产生电B．如图，由小磁针静止时N极的指向可以判断a端与电源正极连接C．如图，扬声器与发电机工作原理相同D．如图，话筒与电动机工作原理相同9、关于图中的四幅图，说法正确的是（）A．地磁场的南极就是地理的北极B．司南之杓，投之于地，其柢指北C．手摇发电机的工作原理与动圈式话筒的相同D．奥斯特实验证实通电导线在磁场中受力运动10、如图所示，小明自制了一个带有电磁铁的木船模型。将它放入水中漂浮，船头B指向东。闭合开关S，则小船将会在水平面内自由转动，当小船再次处于静止状态时，船头B指向（）A．东B．北C．西D．南第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、我国最早的指南针—司南静止时它的长柄指向（选填“南方”或“北方”），它是利用磁体受作用指向南北的；如图所示，磁悬浮地球仪应用了（选填“同”或“异”）名磁极相互排斥的规律。2、如图所示是一种水位自动报警器原理图，水位没有到达金属块A时，灯亮，水位到达金属块A时，灯亮。3、在“探究通电螺线管周围的磁场方向”的实验中，在螺线管附近放置了一枚小磁针，通电后小磁针静止时的指向如图所示。图1中小磁针的A端为极。请将图2中的“光控开关”声控开关”灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路。4、小英看到某小区车库积水造成大量财产损失的新闻后，设计了如图所示的车库积水自动报警器，图中A、B位置可以安装电铃或LED灯，车库没有积水时，LED灯亮；车库有积水时，左侧控制电路接通，电磁铁通电，具有性，把衔铁吸下，电铃发出声音。电铃应该安装在图中的位置。5、如图所示，根据通电螺线管的磁感线方向，可判断小磁针静止时的b端为极，a端为电源的极。6、如图所示，两个完全相同的金属框A、B，从同一高度处由静止释放，其中金属框A的下方有一均匀的磁场区域图中“”为垂直纸面的磁感线。设下落过程中金属框始终保持竖直状态，且不计空气阻力。（填“A”或“B”）金属框接触地面时的动能大，理由是。7、某导体两端的电压为2伏，通过该导体的电流为0.2安，其电阻为欧，10秒内电流做的功为焦；当该导体两端的电压为6伏时，其电阻为欧。图中，小针静止时，其A端为极（选填“N”或“S”）。8、如图所示是探究通电导体在磁场中受力情况的装置。闭合开关，观察到导体ab在导轨上向右运动
