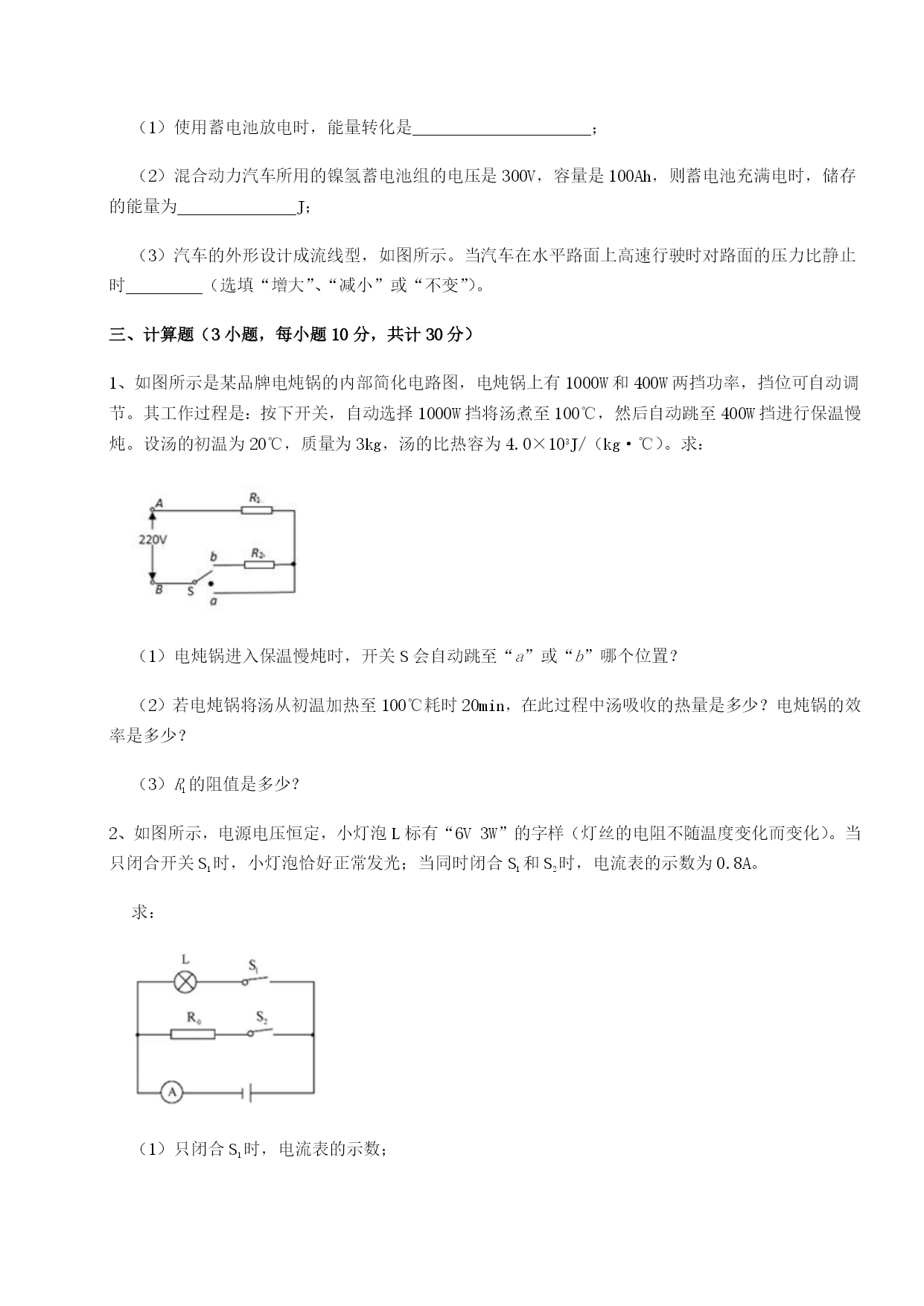

福建厦门市湖滨中学北师大版物理九年级电功和电功率综合测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图甲所示是小灯泡L和电阻R的I－U图象，将小灯泡L和电阻R接入图乙所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W，下列说法错误（）①只闭合开关S1时，小灯泡L的电阻为3Ω②再闭合开关S2时，电流表示数增加0.2A③再闭合开关S2时，电路总功率为1.4W④再闭合开关S2后，在1min内电阻R产生的热量为240JA．①③B．②④C．①④D．②③2、标有“220V40W”“110V40W”和“36V40W”的三盏灯并联在36V的电路中，则它们发光时的亮度（）A．“220V40W”最亮B．“110V40W”最亮C．“36V40W”最亮D．一样亮3、下列关于家庭电路和安全用电说法不正确的是（）A．当人的两只手分别接触火线和零线而发生后触电事故，家里的漏电保护器一定会自动断电B．通过火线的电流和通过零线的电流不同，漏电保护器会“跳闸”切断电路C．使用试电笔判断火线、零线时，手要按住笔尾金属帽D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连4、小美观察到家中的电能表如图所示，根据表盘的信息，下列选项中正确的是（）A．电能表此时的读数为2385.6JB．接在这个电能表上的用电器总功率最大为2200WC．电能表是测量电功率的仪表D．若家里只让电热水器正常工作10min，观察到电能表的圆盘转动了90转，则电热水器的功率为1500W5、如图所示是小明家的电能表。将一个标有“220V1210W”的用电器单独接入家庭电路中工作12min，电能表业的转盘转了500转，在此工作过程中，下列说法正确的是（）A．该电能表的示数表示家中已经消耗1123.4J的电能B．该用电器的实际功率为1200WC．该电路的实际电压为200VD．若小明家所有用电器同时工作，则总功率不得超过2.2kW6、如图所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是（）A．灯L亮度变暗B．电压表V与电流表A1，示数之比不变C．电路的总功率变小D．电压表示数变大7、如图甲所示，电源电压可调，定值电阻R与额定电压为6V的新型灯泡L串联，多次调节电源电压，读出电压表示数，画出小灯泡电压UL与电源电压U总的关系图像如图乙。下列描述电路中的电流I、电路总功率P总、R的功率PR和灯泡的功率PL分别随电压表示数UL和电源电压U总变化关系的图像中，可能正确的是（）A．B．C．D．8、下列关于安全用电的描述，不正确的是（）A．有金属外壳的电水壶应当连接三孔插座B．当家庭电路发生过载或短路时闸刀开关熔丝熔断C．白炽灯螺丝口灯座的螺丝套与相线相连D．人双手同时接触火线和零线会发生触电事故9、“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法，错误的是（）A．如果发生触电事故，应立即切断电源，然后施救B．雷雨天，人不能在高处打伞行走，否则可能会被雷击中C．使用验电笔时，手必须接触笔尾金属部分D．在没有三孔插座的情况下，可以把三脚插头（如图）上最长的插头去掉，插入二孔插座中使用用电器10、如图甲所示，小灯泡L的额定电压为5V，滑动变阻器R的最大阻值为60Ω，电流表量程为“0～0.6A”，电压表量程为“0～15V”，电源电压恒定。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，绘制了电流表示数与电压表示数关系图像如图乙所示，电流表示数与滑动变阻器R连入电路阻值的变化关系图像如图丙所示。则下列说法中正确的是（）A．电源电压为5VB．小灯泡正常发光时电阻为2.5ΩC．当电压表示数为1V时，滑动变阻器消耗的电功率为2.5WD．当电压表示数为2V时，小灯泡和变阻器消耗的功率之比为1：4第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是萍萍家里电热水器的工作原理图，热水器有高、中、低三挡加热功率，只合上开关S2，则热水器处于挡加热。一次，萍萍发现热水器高挡位不能工作，其他挡位能正常工作，造成故障的原因可能是（选填“a”、“b”或“c”）处接触不良。2、将标有“6V，3
