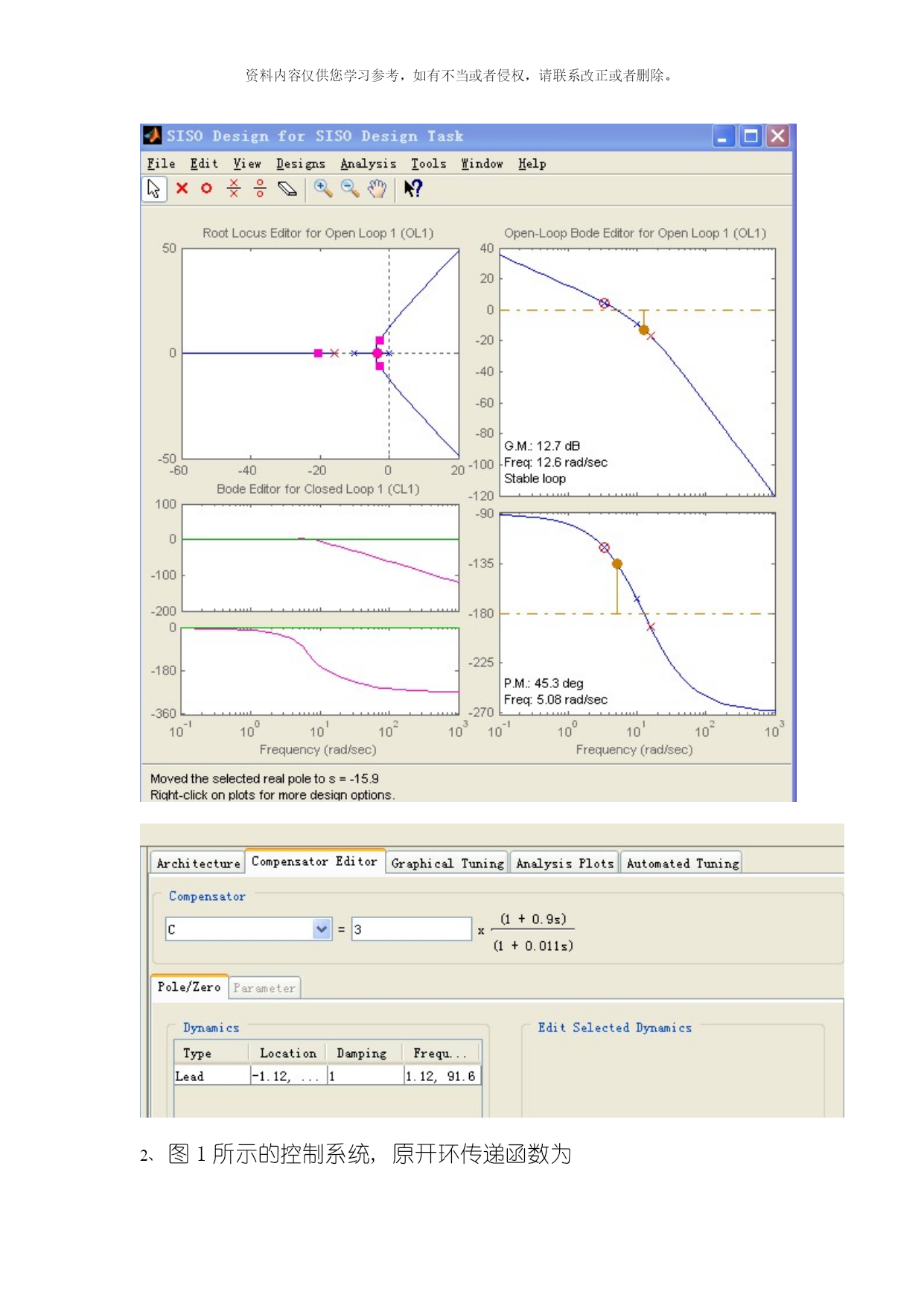

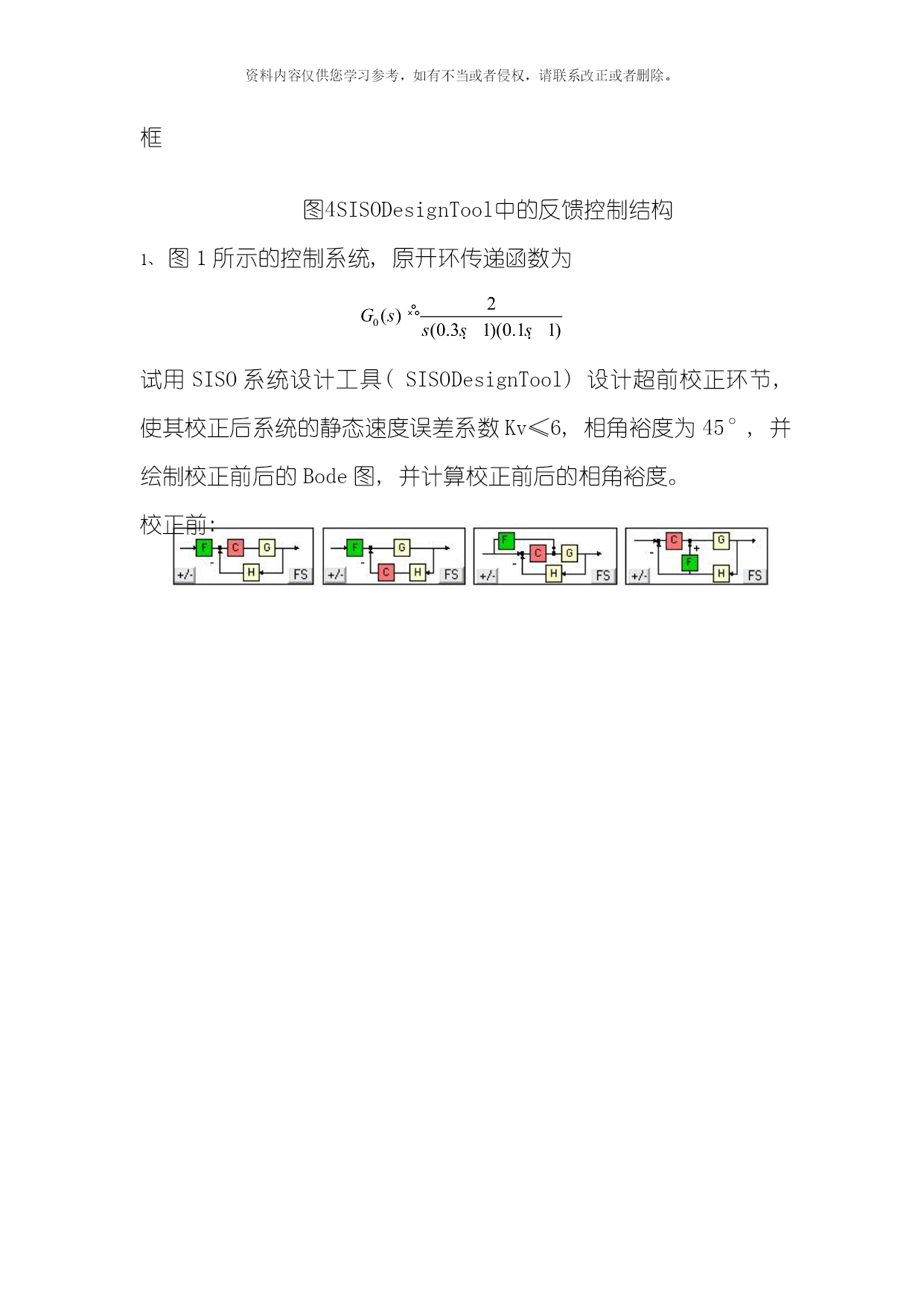

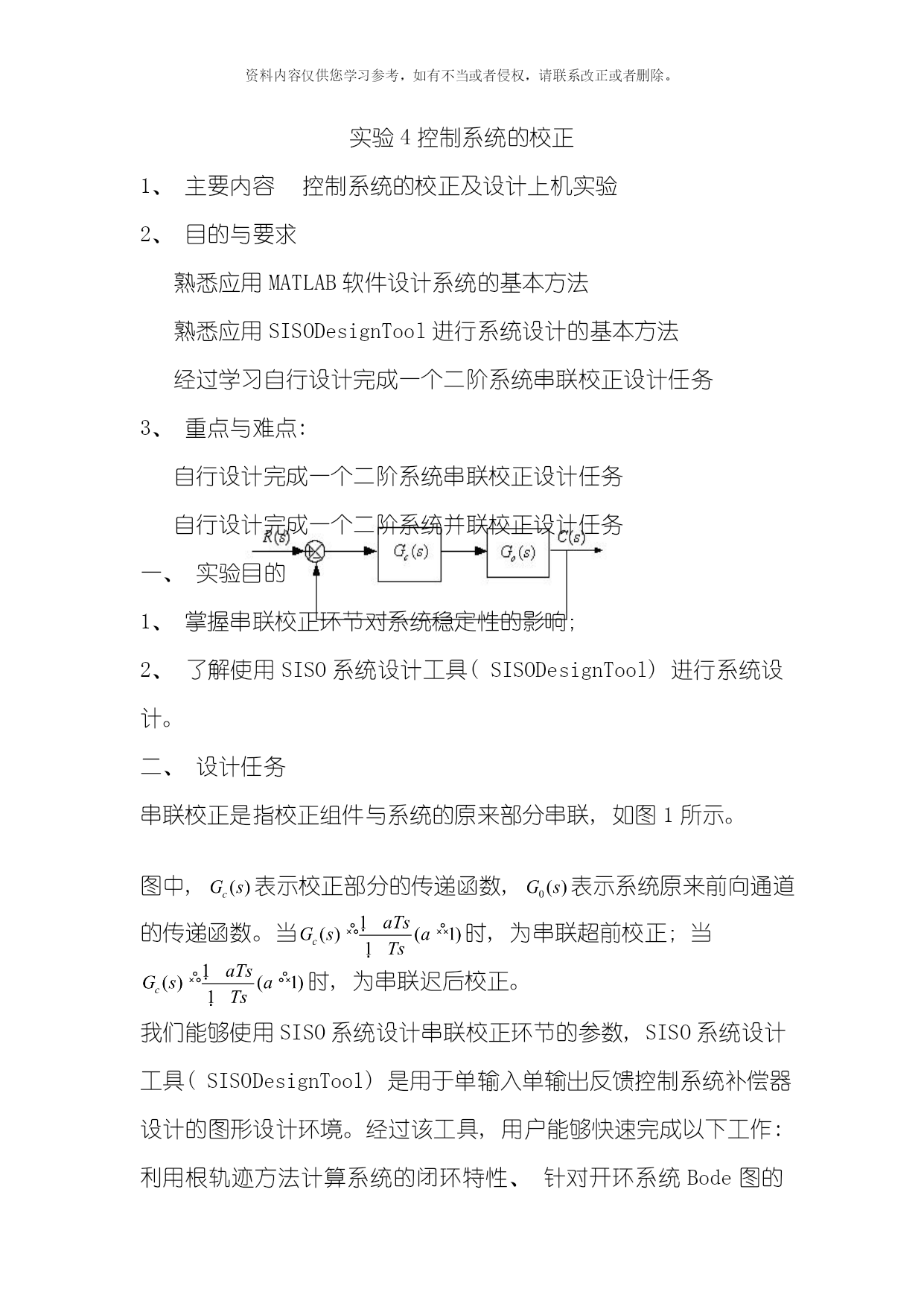

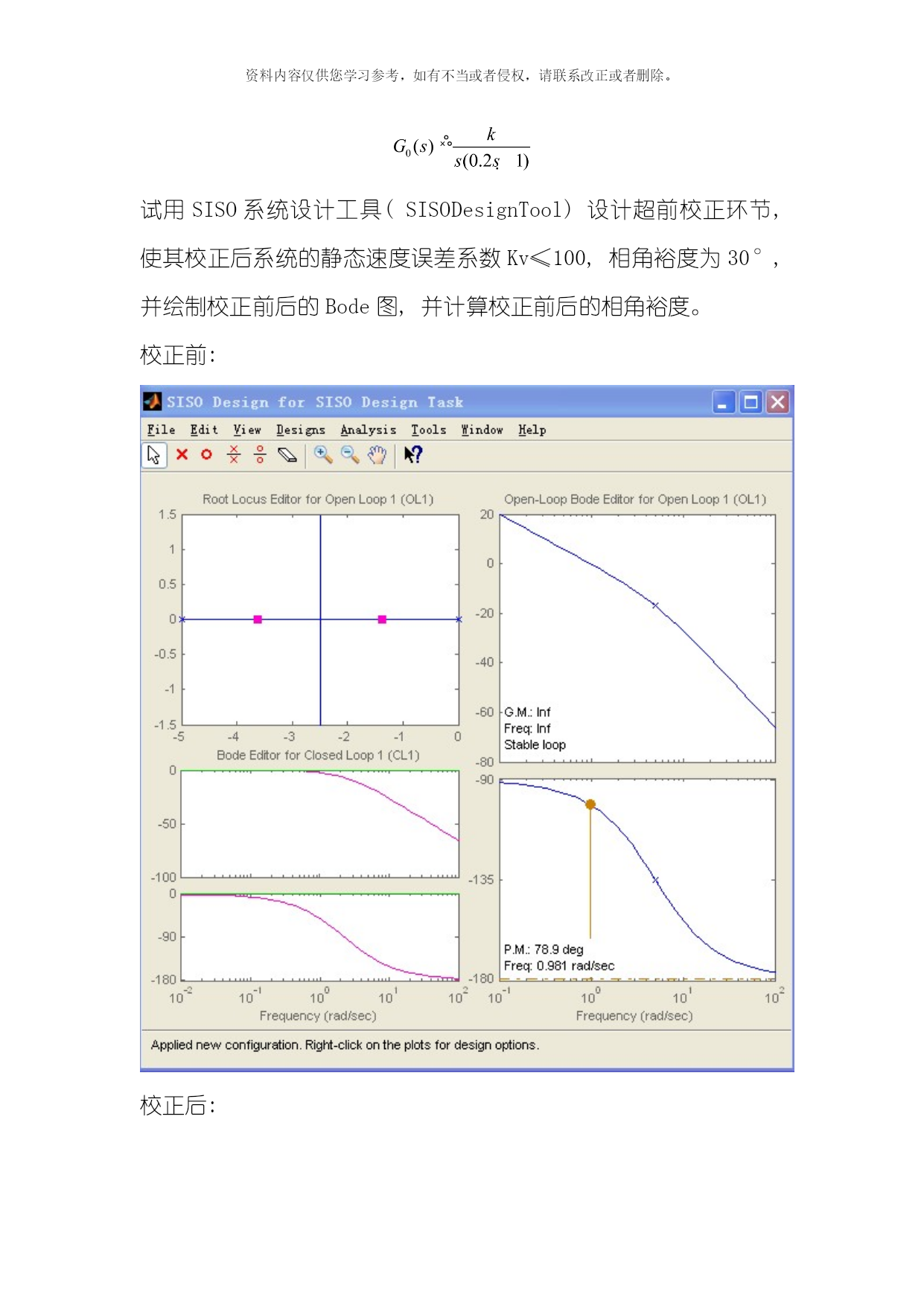

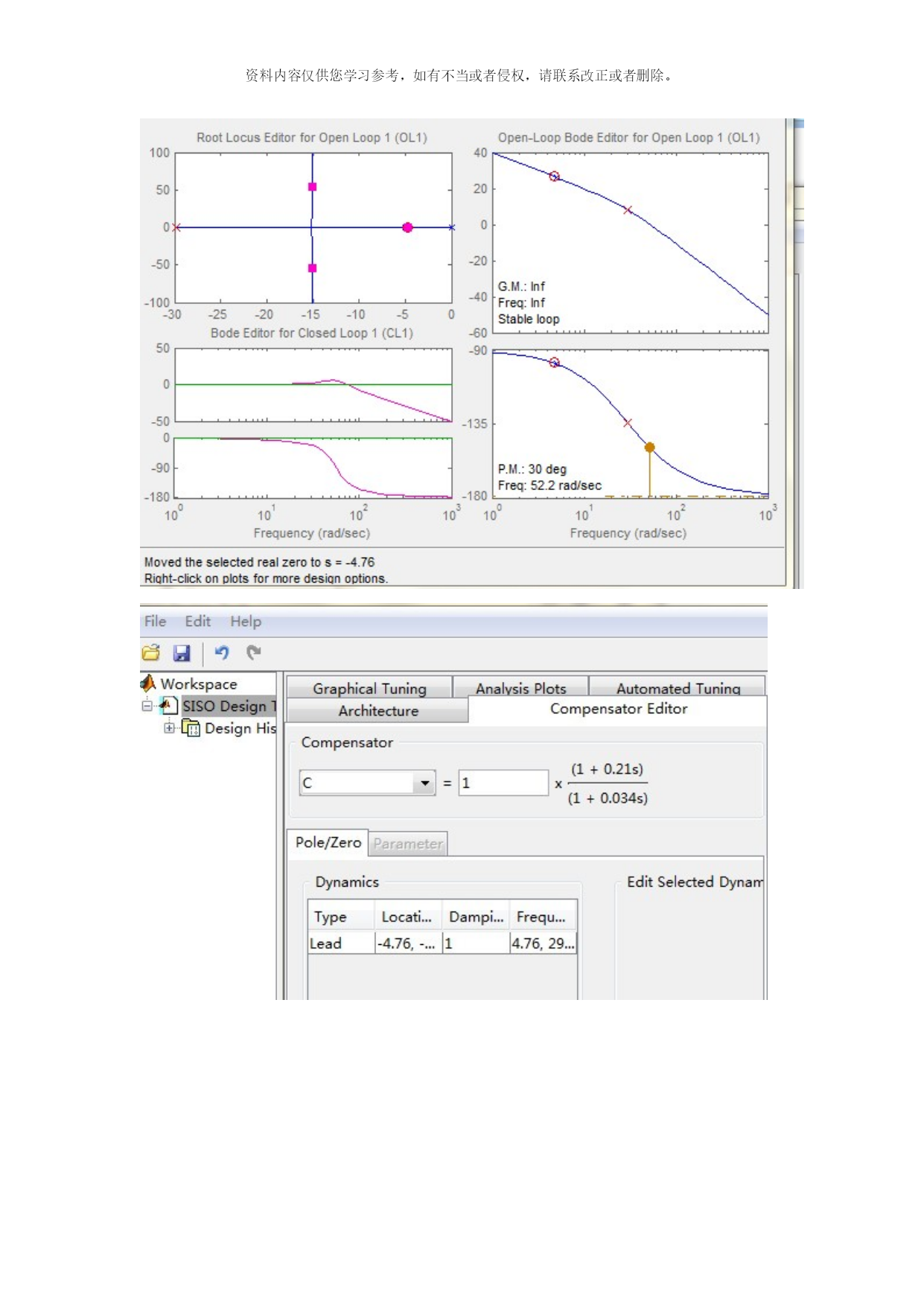

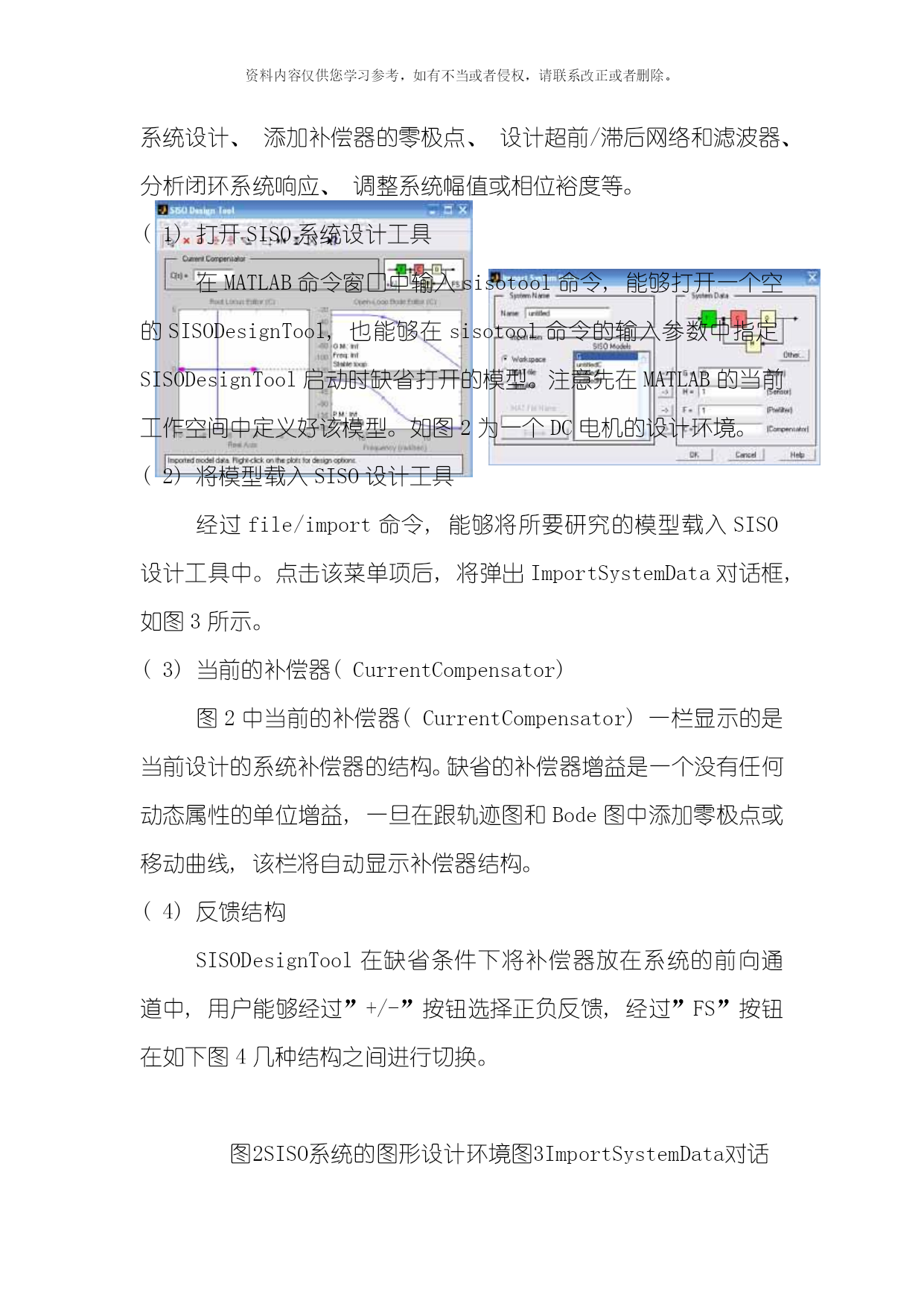

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。实验4控制系统的校正1、主要内容控制系统的校正及设计上机实验2、目的与要求熟悉应用MATLAB软件设计系统的基本方法熟悉应用SISODesignTool进行系统设计的基本方法经过学习自行设计完成一个二阶系统串联校正设计任务3、重点与难点:自行设计完成一个二阶系统串联校正设计任务自行设计完成一个二阶系统并联校正设计任务一、实验目的1、掌握串联校正环节对系统稳定性的影响;2、了解使用SISO系统设计工具(SISODesignTool)进行系统设计。二、设计任务串联校正是指校正组件与系统的原来部分串联,如图1所示。图中,表示校正部分的传递函数,表示系统原来前向通道的传递函数。当时,为串联超前校正;当时,为串联迟后校正。我们能够使用SISO系统设计串联校正环节的参数,SISO系统设计工具(SISODesignTool)是用于单输入单输出反馈控制系统补偿器设计的图形设计环境。经过该工具,用户能够快速完成以下工作:利用根轨迹方法计算系统的闭环特性、针对开环系统Bode图的系统设计、添加补偿器的零极点、设计超前/滞后网络和滤波器、分析闭环系统响应、调整系统幅值或相位裕度等。(1)打开SISO系统设计工具在MATLAB命令窗口中输入sisotool命令,能够打开一个空的SISODesignTool,也能够在sisotool命令的输入参数中指定SISODesignTool启动时缺省打开的模型。注意先在MATLAB的当前工作空间中定义好该模型。如图2为一个DC电机的设计环境。(2)将模型载入SISO设计工具经过file/import命令,能够将所要研究的模型载入SISO设计工具中。点击该菜单项后,将弹出ImportSystemData对话框,如图3所示。(3)当前的补偿器(CurrentCompensator)图2中当前的补偿器(CurrentCompensator)一栏显示的是当前设计的系统补偿器的结构。缺省的补偿器增益是一个没有任何动态属性的单位增益,一旦在跟轨迹图和Bode图中添加零极点或移动曲线,该栏将自动显示补偿器结构。(4)反馈结构SISODesignTool在缺省条件下将补偿器放在系统的前向通道中,用户能够经过”+/-”按钮选择正负反馈,经过”FS”按钮在如下图4几种结构之间进行切换。图2SISO系统的图形设计环境图3ImportSystemData对话框图4SISODesignTool中的反馈控制结构图1所示的控制系统,原开环传递函数为试用SISO系统设计工具(SISODesignTool)设计超前校正环节,使其校正后系统的静态速度误差系数Kv≤6,相角裕度为45°,并绘制校正前后的Bode图,并计算校正前后的相角裕度。校正前:校正后:图1所示的控制系统,原开环传递函数为试用SISO系统设计工具(SISODesignTool)设计超前校正环节,使其校正后系统的静态速度误差系数Kv≤100,相角裕度为30°,并绘制校正前后的Bode图,并计算校正前后的相角裕度。校正前:校正后:
