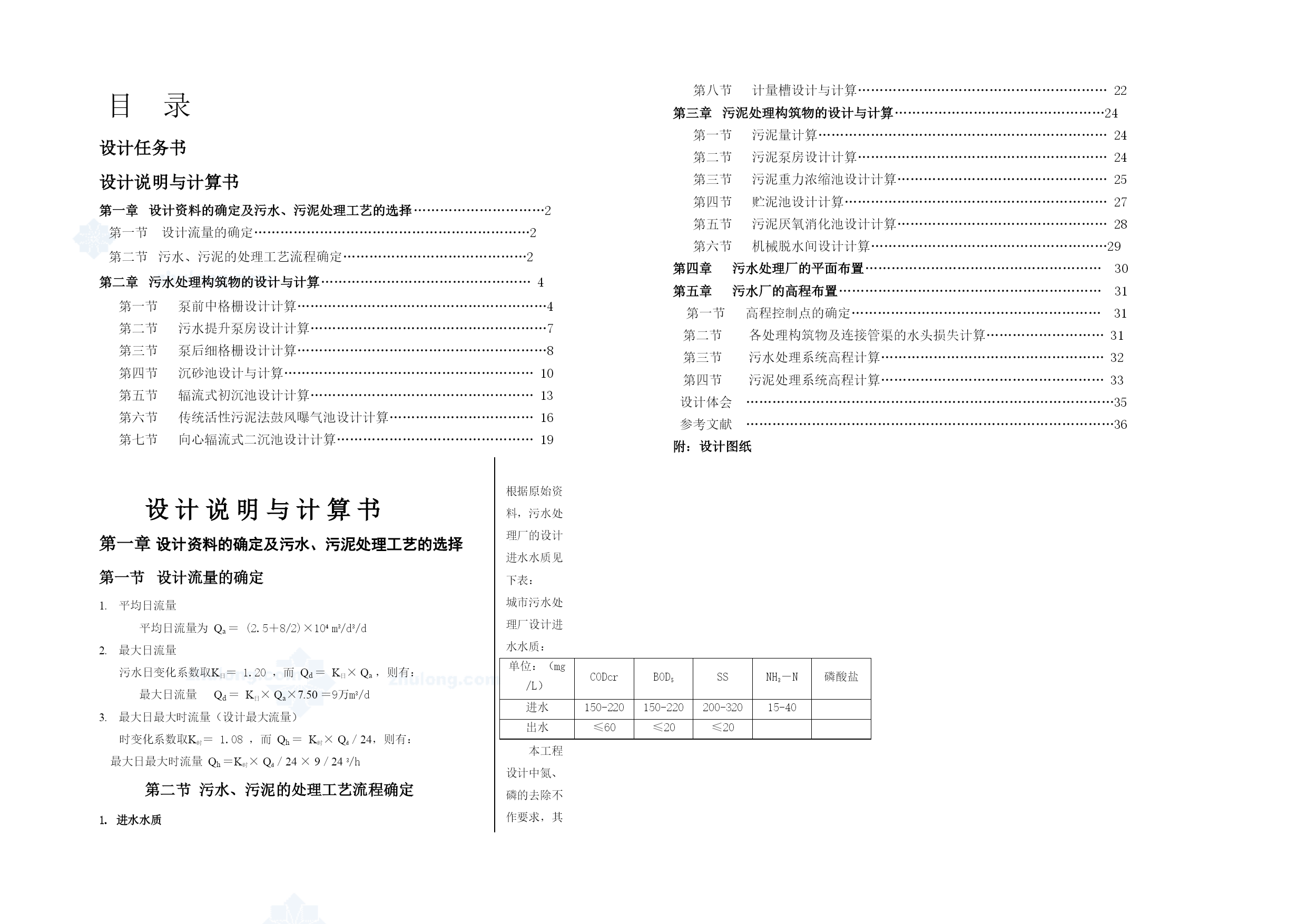

目录设计任务书设计说明与计算书第一章设计资料的确定及污水、污泥处理工艺的选择…………………………2第一节设计流量的确定………………………………………………………2第二节污水、污泥的处理工艺流程确定……………………………………2第二章污水处理构筑物的设计与计算…………………………………………4第一节泵前中格栅设计计算…………………………………………………4第二节污水提升泵房设计计算………………………………………………7第三节泵后细格栅设计计算…………………………………………………8第四节沉砂池设计与计算…………………………………………………10第五节辐流式初沉池设计计算……………………………………………13第六节传统活性污泥法鼓风曝气池设计计算……………………………16第七节向心辐流式二沉池设计计算………………………………………19第八节计量槽设计与计算…………………………………………………22第三章污泥处理构筑物的设计与计算…………………………………………24第一节污泥量计算…………………………………………………………24第二节污泥泵房设计计算…………………………………………………24第三节污泥重力浓缩池设计计算…………………………………………25第四节贮泥池设计计算……………………………………………………27第五节污泥厌氧消化池设计计算…………………………………………28第六节机械脱水间设计计算………………………………………………29第四章污水处理厂的平面布置………………………………………………30第五章污水厂的高程布置……………………………………………………31第一节高程控制点的确定…………………………………………………31各处理构筑物及连接管渠的水头损失计算………………………31污水处理系统高程计算……………………………………………32污泥处理系统高程计算……………………………………………33设计体会…………………………………………………………………………35参考文献…………………………………………………………………………36附：设计图纸设计说明与计算书第一章设计资料的确定及污水、污泥处理工艺的选择第一节设计流量的确定平均日流量平均日流量为Qa＝(2.5＋8/2)×104m3/d3/d最大日流量污水日变化系数取K日＝1.20，而Qd＝K日×Qa，则有：最大日流量Qd＝K日×Qa×7.50＝9万m3/d最大日最大时流量（设计最大流量）时变化系数取K时＝1.08，而Qh＝K时×Qd／24，则有：最大日最大时流量Qh＝K时×Qd／24×9／243/h第二节污水、污泥的处理工艺流程确定1.进水水质根据原始资料，污水处理厂的设计进水水质见下表：城市污水处理厂设计进水水质：单位：（mg/L）CODcrBOD5SSNH3－N磷酸盐进水150-220150-220200-32015-40出水≤60≤20≤20本工程设计中氮、磷的去除不作要求，其他各项指标均应达到《城镇污水处理厂污染物排放标准》GB18918—2002中的一级B标准，即要求出水BOD5降至20mg/L以下，CODCr降至60mg/L以下，SS降至20mg/L以下。经分析，原污水各项指标均不是很高，采用传统的城镇污水处理工艺即可达到处理要求。2.污水、污泥处理工艺的确定：教师批阅：根据该地区污水水质特征，污水处理工程没有脱氮除磷的特殊要求，主要的去除目的是BOD5，CODCr和SS，本设计采用传统活性污泥法生物处理，曝气池采用传统的推流式曝气池。细格栅中格栅进水污水提升泵房辐流式初沉池平流式沉砂池计量槽出水传统活性污泥曝气池向心辐流式二沉池工作原理：1）流入工序：原污水从曝气池首端进入，由二沉池回流的回流污泥也同步注入，2）曝气反应工序：压缩机通过管道输送到设在池底的空气扩散装置，成为气泡弥散逸出，在气液界面把氧气溶入水中，污水和回流污泥形成的混合溶液在池内呈推流形式流动至池的末端.3）沉淀工艺：处理后的污水和活性污泥在二沉池内分离，4）排放工序：处理后的部分污泥作为剩余污泥排除系统进行污泥处理，另一部份活性污泥则回流到进水端。特点：①污水处理效果好，BOD5去除率可达到90%以上；②通过对运行方式的调节，可进行除磷脱氮反应；③不易发生污泥膨胀；④曝气池容积大，占地规模大，基建费用高。2.2污泥处理工艺方案2.2.1污泥的处理要求污泥生物处理过程中将产生大量的生物污泥，有机物含量较高且不稳定，易腐化，并含有寄生虫卵，若不妥善处理和处置，将造成二次污染。污泥处理要求如下：☆减少有机物，使污泥稳定化；☆减
