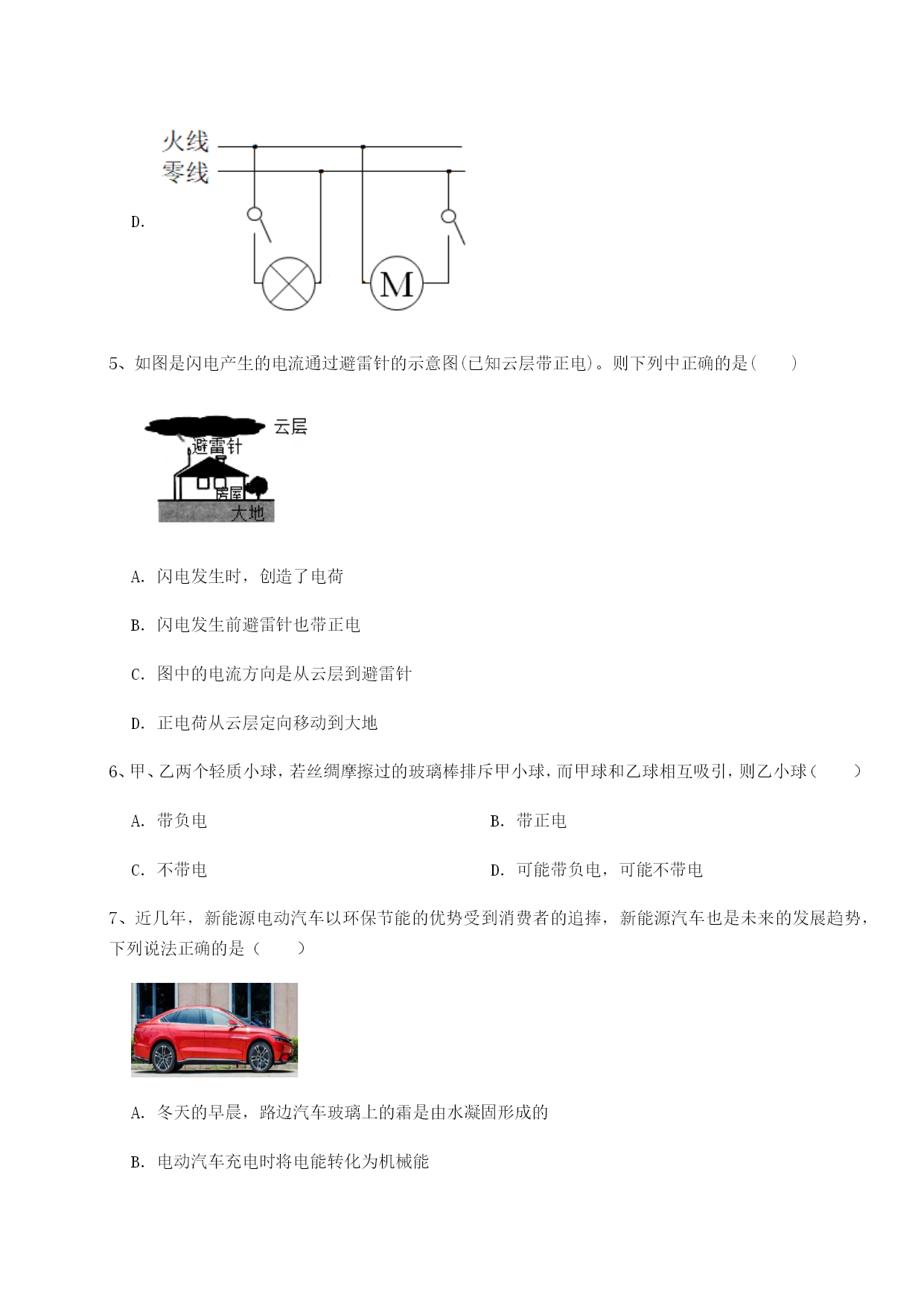

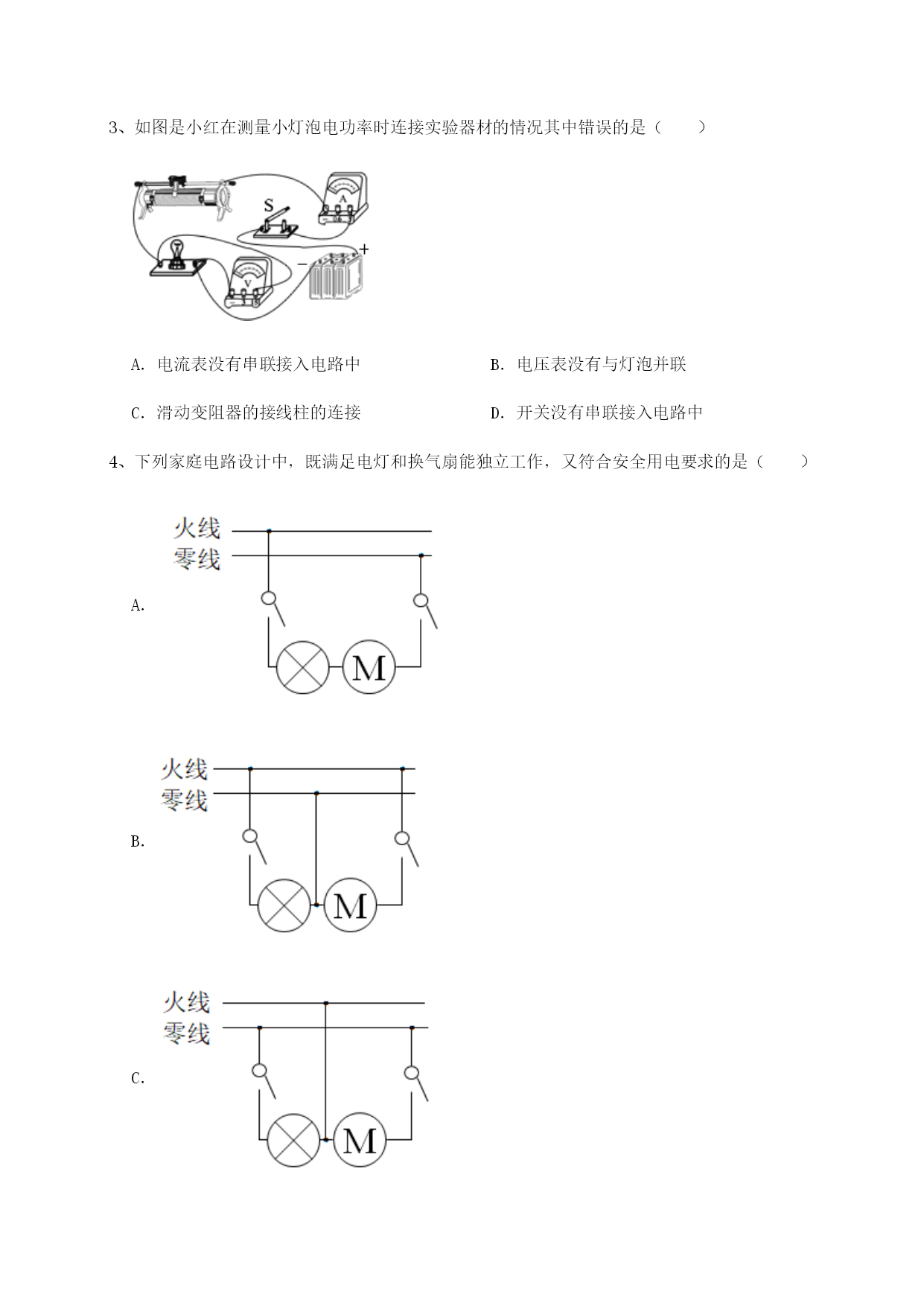

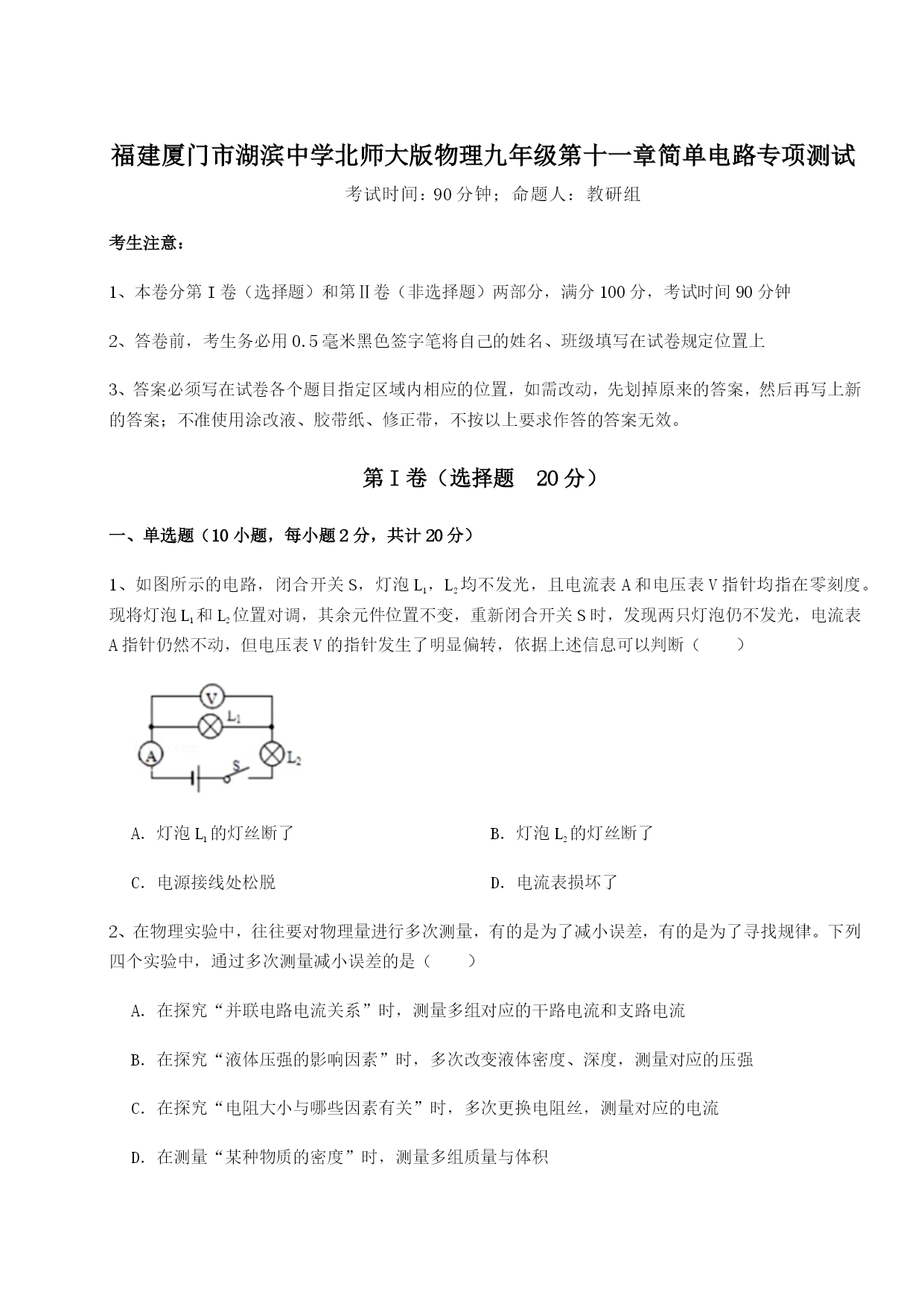

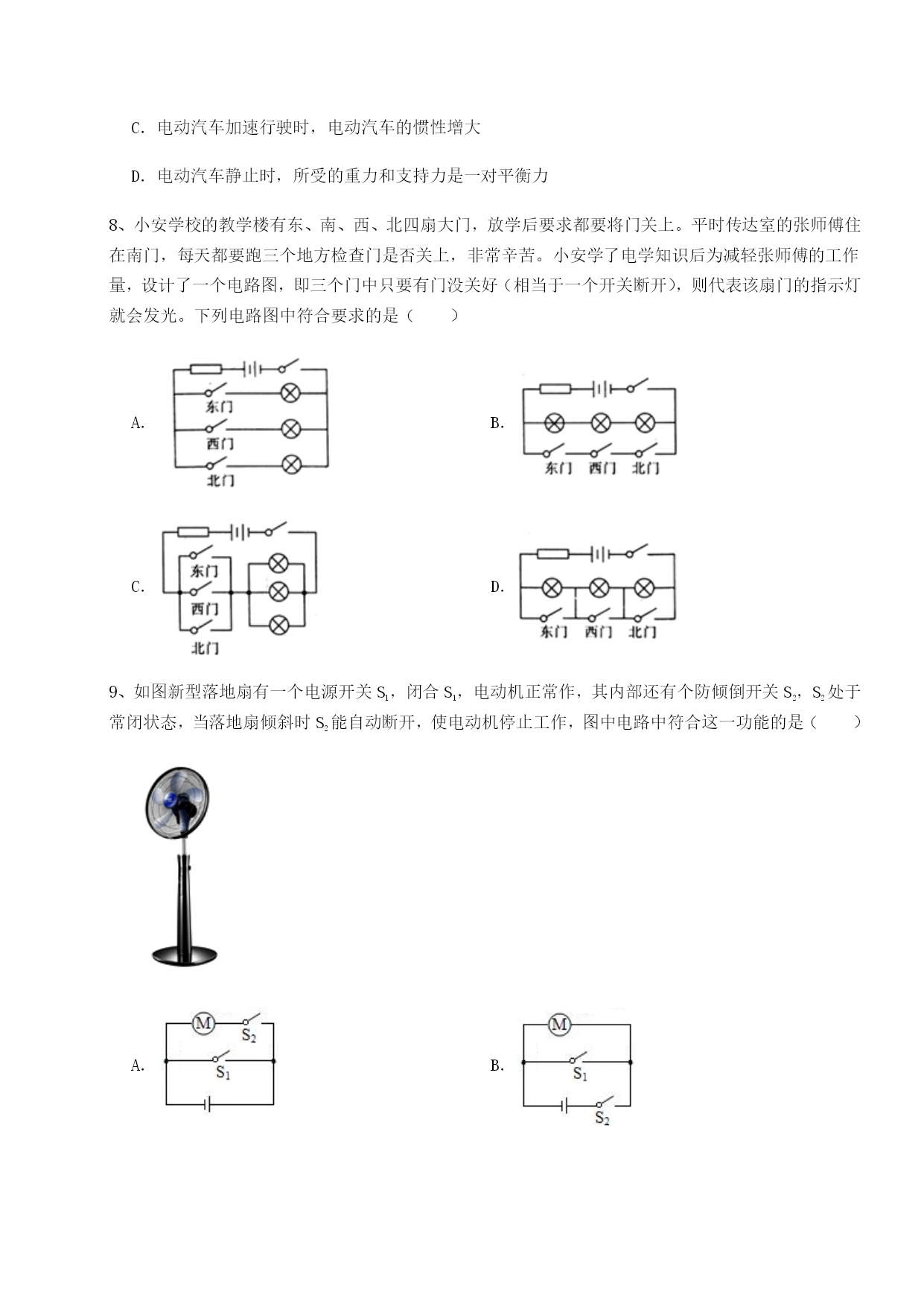

福建厦门市湖滨中学北师大版物理九年级第十一章简单电路专项测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表A和电压表V指针均指在零刻度。现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表A指针仍然不动，但电压表V的指针发生了明显偏转，依据上述信息可以判断（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电源接线处松脱D．电流表损坏了2、在物理实验中，往往要对物理量进行多次测量，有的是为了减小误差，有的是为了寻找规律。下列四个实验中，通过多次测量减小误差的是（）A．在探究“并联电路电流关系”时，测量多组对应的干路电流和支路电流B．在探究“液体压强的影响因素”时，多次改变液体密度、深度，测量对应的压强C．在探究“电阻大小与哪些因素有关”时，多次更换电阻丝，测量对应的电流D．在测量“某种物质的密度”时，测量多组质量与体积3、如图是小红在测量小灯泡电功率时连接实验器材的情况其中错误的是（）A．电流表没有串联接入电路中B．电压表没有与灯泡并联C．滑动变阻器的接线柱的连接D．开关没有串联接入电路中4、下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是（）A．B．C．D．5、如图是闪电产生的电流通过避雷针的示意图(已知云层带正电)。则下列中正确的是()A．闪电发生时，创造了电荷B．闪电发生前避雷针也带正电C．图中的电流方向是从云层到避雷针D．正电荷从云层定向移动到大地6、甲、乙两个轻质小球，若丝绸摩擦过的玻璃棒排斥甲小球，而甲球和乙球相互吸引，则乙小球（）A．带负电B．带正电C．不带电D．可能带负电，可能不带电7、近几年，新能源电动汽车以环保节能的优势受到消费者的追捧，新能源汽车也是未来的发展趋势，下列说法正确的是（）A．冬天的早晨，路边汽车玻璃上的霜是由水凝固形成的B．电动汽车充电时将电能转化为机械能C．电动汽车加速行驶时，电动汽车的惯性增大D．电动汽车静止时，所受的重力和支持力是一对平衡力8、小安学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的张师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小安学了电学知识后为减轻张师傅的工作量，设计了一个电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是（）A．B．C．D．9、如图新型落地扇有一个电源开关S1，闭合S1，电动机正常作，其内部还有个防倾倒开关S2，S2处于常闭状态，当落地扇倾斜时S2能自动断开，使电动机停止工作，图中电路中符合这一功能的是（）A．B．C．D．10、如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区。当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，L1和L2两个小灯泡接入电路中，电源电压为6V，当开关闭合时，电压表示数为4V，则L1两端电压是V，L2两端电压是V。当开关S断开时，电压表的示数为V。2、ipad的彩色液晶显示屏上面极易“落”满灰尘，是因为带电体具有轻小物体的性质；使用一段时间后，机壳会发烫，这是因为内部元件使用过程中将能转化为内能。3、如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知盐水电池的电压为V。4、如图所示，是小敏同学在某次实验探究中连接的电路，开关S2控制的是灯，电流表测量的是。5、如图所示电路，电源电压适当且不变，V1和V2为电压表，A为电流表，L1和L2为小灯泡，R为滑动变阻器，开关闭合前，滑动变阻器的滑片P处于最大阻值处。若闭合开关S、S1、S2，并将滑动变阻器的滑片P移至中点处，则灯L2（选填“亮”或“不亮”）；若闭合开关S、S2，断开开关S1，滑片P从中点向B端移动过程中，电压表V1示数。（选填“
