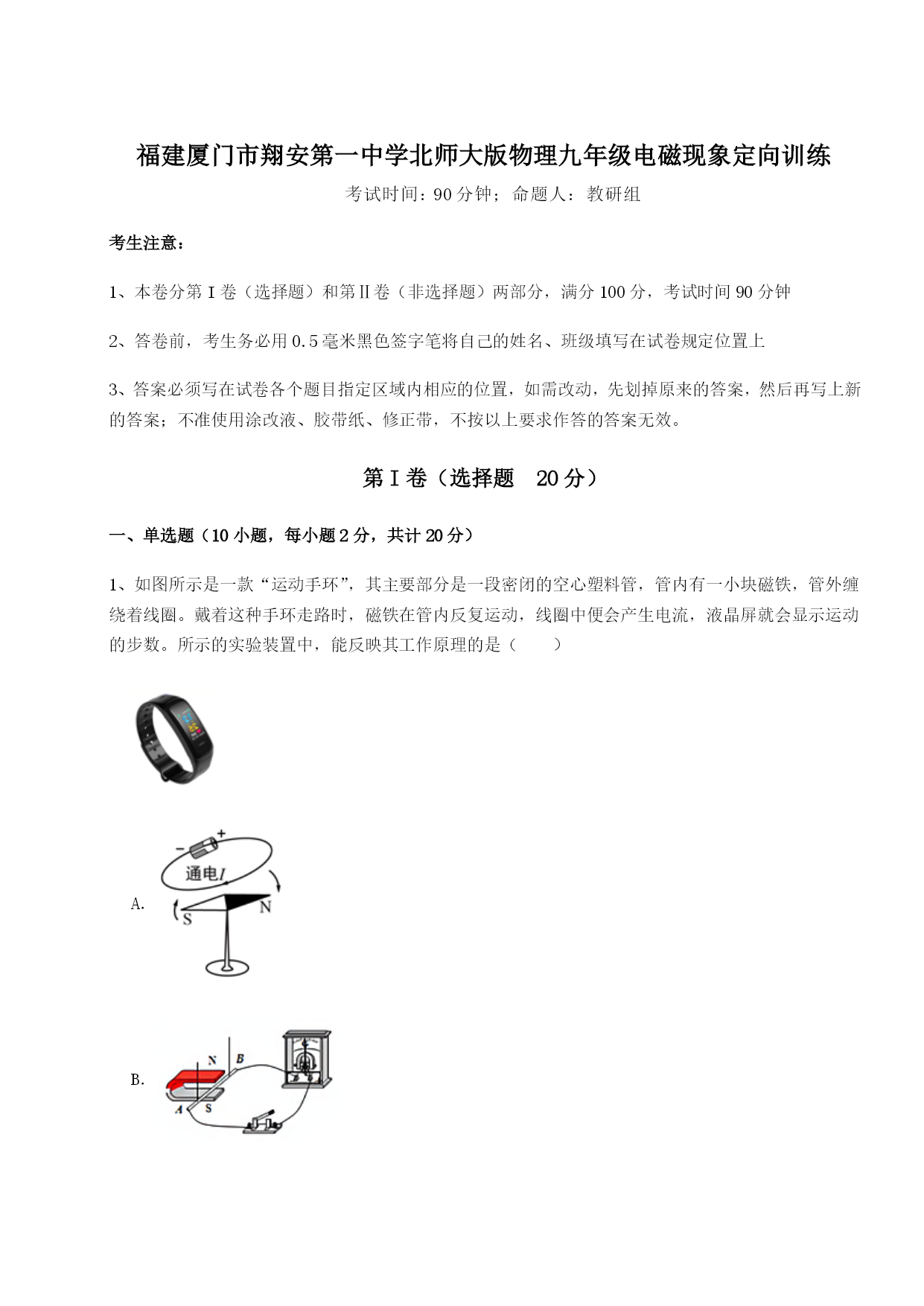

福建厦门市翔安第一中学北师大版物理九年级电磁现象定向训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示是一款“运动手环”，其主要部分是一段密闭的空心塑料管，管内有一小块磁铁，管外缠绕着线圈。戴着这种手环走路时，磁铁在管内反复运动，线圈中便会产生电流，液晶屏就会显示运动的步数。所示的实验装置中，能反映其工作原理的是（）A．B．C．D．2、关于如图所示的自动控制电路中，下列说法不正确的是（）A．是电动机的元件符号B．灯泡与电动机同时工作C．开关S闭合时，电铃响D．开光S断开时，灯泡亮3、如图所示，下列说法正确的是（）A．如图A，可探究通电直导线周围存在磁场B．如图B，可探究产生感应电流的条件C．如图C，地球是一个巨大的磁体，它的地磁两极与地理两极完全重合D．如图D，是电动机的原理图4、关于磁场，下列说法正确的是（）A．地磁场的N极在地理北极附近，S极在地理南极附近，地磁场的南北极与地理的南北极并不完全重合B．磁极间的相互作用是通过磁场发生的C．磁感线是磁场中真实存在的一些曲线D．磁体周围的磁感线从磁体的S极发出，回到磁体N极5、电磁炮是利用电磁技术制成一种新型武器，具有炮弹发射速度快、命中率高的特点。其基本原理与电动机相同。如图所示的实验符合电磁炮基本工作原理的是（）A．B．C．D．6、如图是一台正在工作的电扇。下图四个实验能反映其工作原理的是（）A．B．C．D．7、电与磁是紧密联系的，下列说法正确的是（）A．铁和铝都能够被磁体吸引B．磁感线是磁体周围真实存在的曲线C．奥斯特实验说明电流的周围存在着磁场D．电磁感应是将电能转化为机械能8、很多动物为了适应自身生存的环境，进化出了符合一定物理规律的身体部位，从物理学的角度给出的解释中错误的是（）A．骆驼的脚很大，可以减小压强，从而使其在沙漠中自如行走B．大部分鱼类体内有鳔，通过鳔的调节作用改变自身重力来实现下沉和上浮C．鸽子的上喙能感知地磁场的变化，从而确定位置的D．雄鹰翅膀有时不用抖动也能翱翔天空，是应用了流体压强与流速关系的原理9、下列装置中是电动机工作原理的是（）A．B．C．D．10、如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是()A．该装置探究的是电动机的原理B．该装置探究的是发电机的原理C．只改变电流方向时，通电导体的受力方向不变D．只改变磁场方向时，通电导体的受力方向不变第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、为了确定标示不清的铅蓄电池的正、负极，小光同学将该电池和一螺线管相连，闭合开关S后，小磁针静止时的指向如图所示，由此可以判断，c端是铅蓄电池的极。2、图中，静止在通电螺线管周围的小磁针，其中指向错误的是（填标号）｡3、如图a所示，通过观察和比较电磁铁A和B吸引大头针的多少，可以得出电磁铁磁性的强弱与线圈的（选填“匝数”或“电流”）有关；电磁铁B的下端是极。如图b所示，若只对U形管B上方的管口吹气，则（选填“A”或“B”）的液面会下降。4、如图所示是探究电磁铁磁性的电路图，则电磁铁的S极为（选填“A”或“B”）端。当滑动变阻器的滑片P向右移动时，电磁铁的磁性变（选填"强"或""弱"）。5、小明制作了一个水果电池，他用导线将带有铁芯的螺线管两端分别与铜片和锌片接在一起，并将铜片和锌片插入橙子中，螺线管右侧的小磁针静止后如图所示，说明片是水果电池的正极。如果仅把导线两端的铜片和锌片互换，小磁针偏转的方向将（选填“不变”或“反转”）。6、图甲为一个简易电动机，它由一节旧电池、小块钕磁铁和线框组成，磁铁吸在电池下端，线框由裸铜导线绕制。图乙为电动机工作原理图，箭头表示磁感线方向。根据图乙可知，磁铁上端为（填N或S）极；线框的ab段和cd段的电流方向（填相同或相反），磁场对ab段的作用力垂直于纸面向里，则cd段受到的磁场力垂直于纸面（填向外或向里），线框在转动过程中能的转化是：。7、用漆包线在笔杆上绕制成一只螺线管，接入如图所示的电路，闭合开关S后，要使螺线管吸引大头针的数量减少，变阻器的滑片P应向端移动（选填“a”或“b”）。此时通电螺线管的上端是极（选填“N”或“S”）。8
