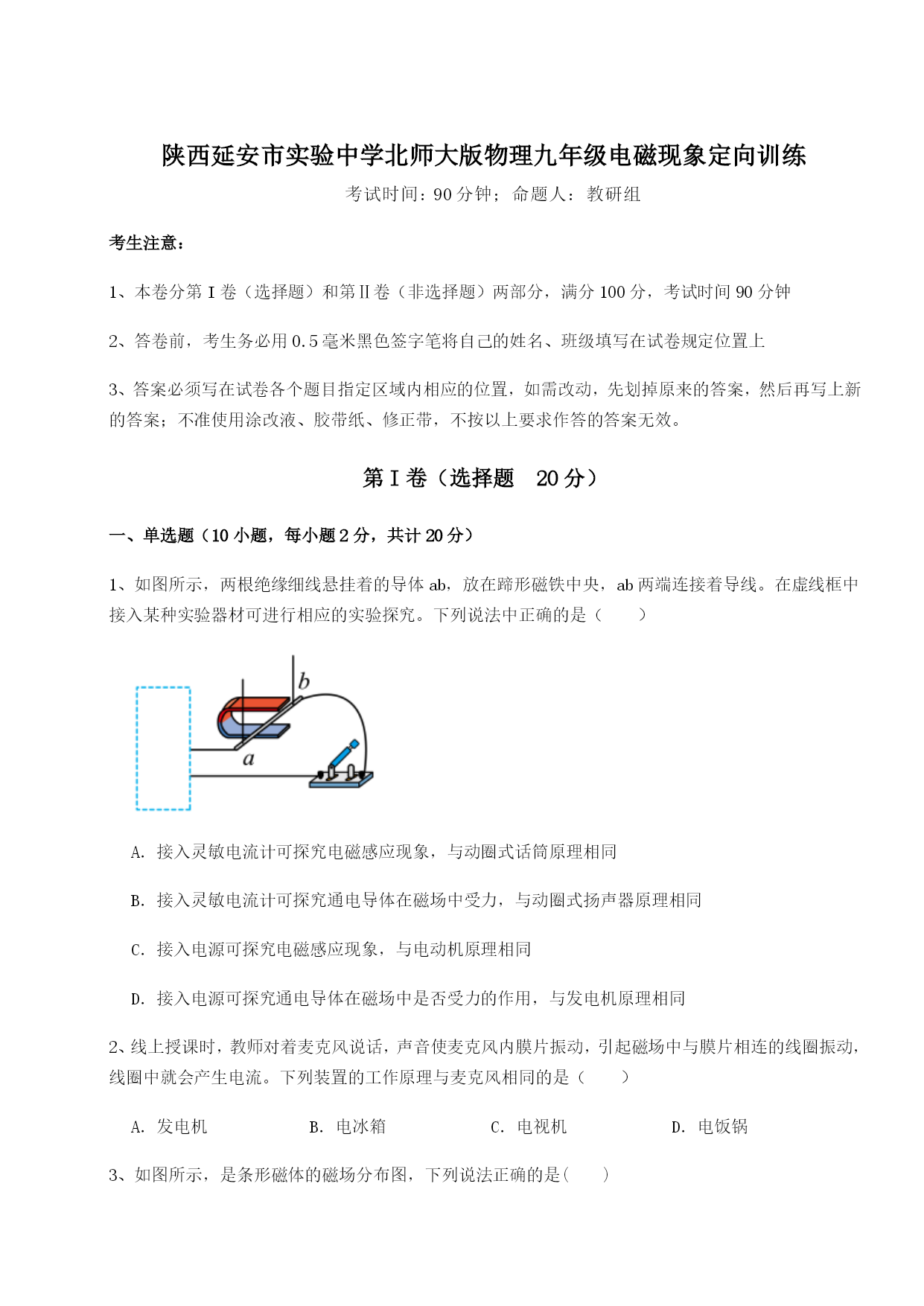

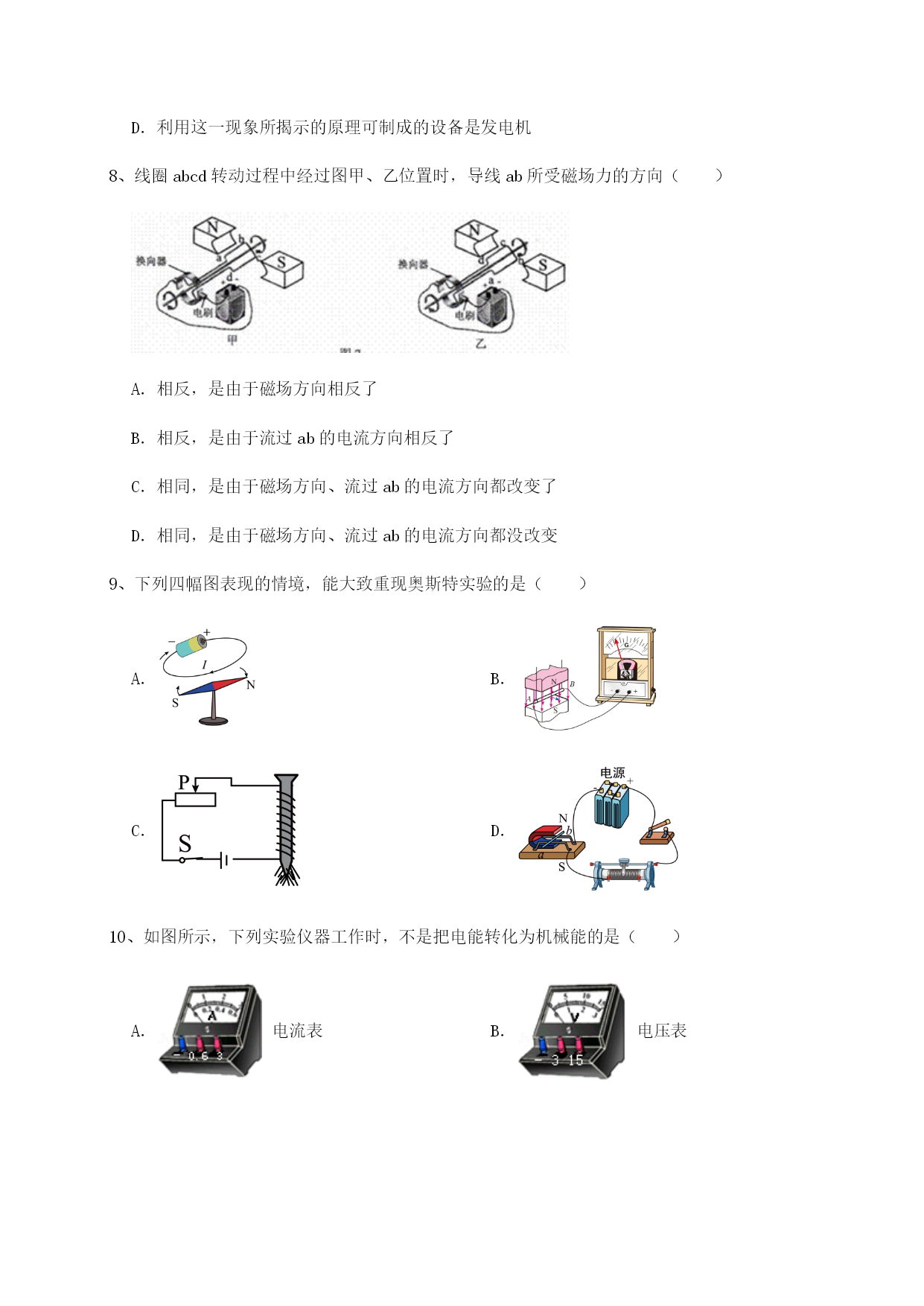

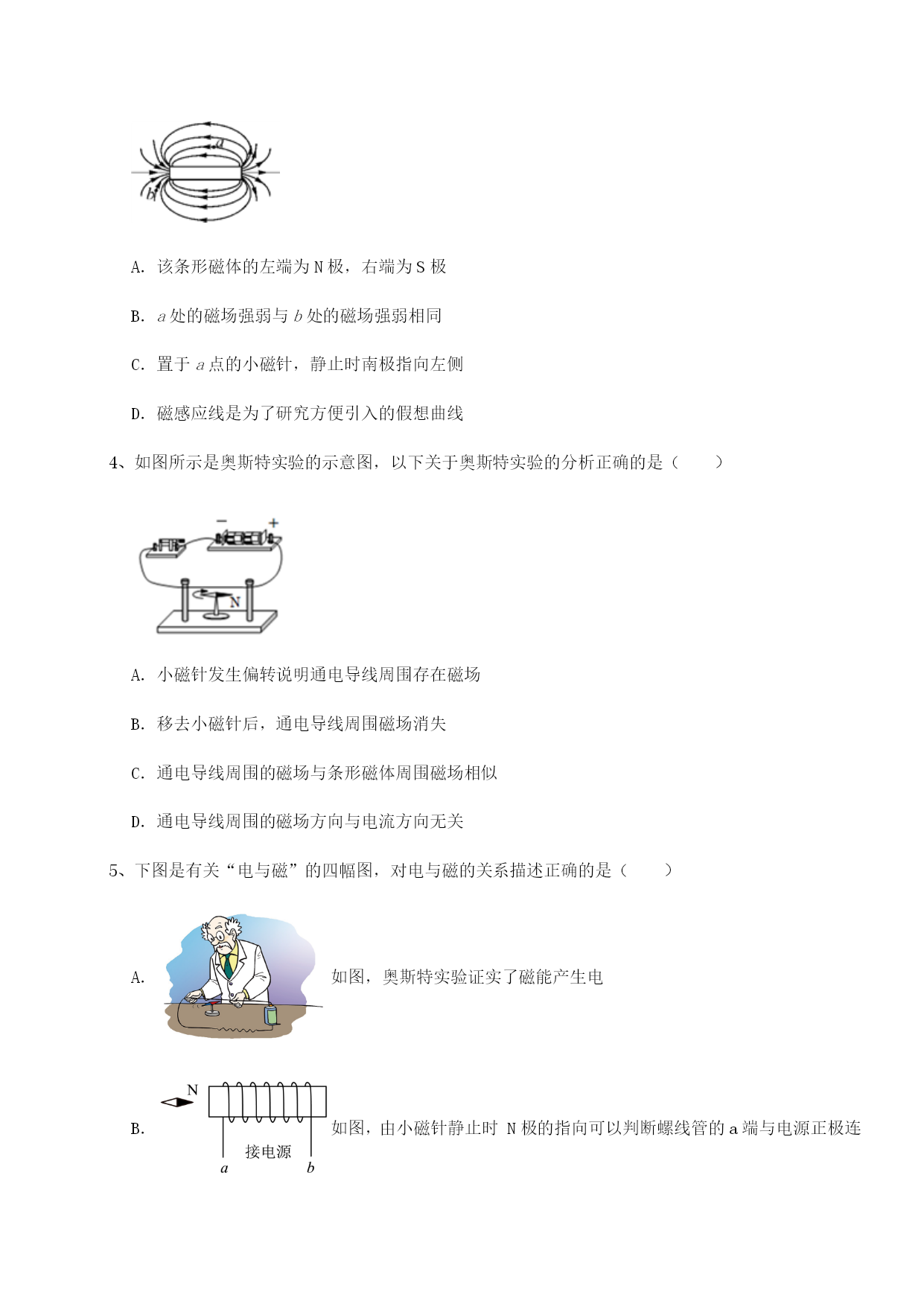

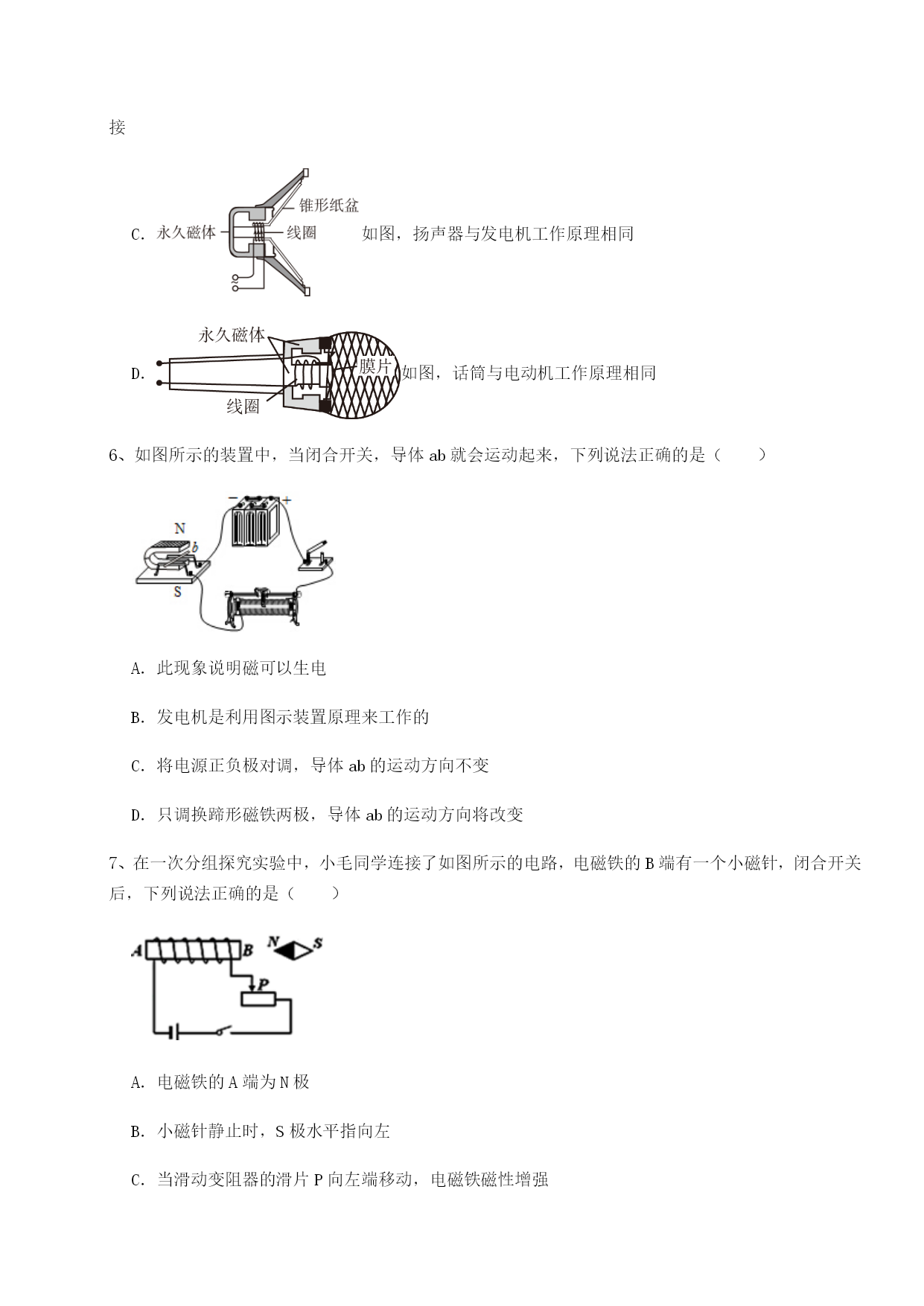

陕西延安市实验中学北师大版物理九年级电磁现象定向训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，两根绝缘细线悬挂着的导体ab，放在蹄形磁铁中央，ab两端连接着导线。在虚线框中接入某种实验器材可进行相应的实验探究。下列说法中正确的是（）A．接入灵敏电流计可探究电磁感应现象，与动圈式话筒原理相同B．接入灵敏电流计可探究通电导体在磁场中受力，与动圈式扬声器原理相同C．接入电源可探究电磁感应现象，与电动机原理相同D．接入电源可探究通电导体在磁场中是否受力的作用，与发电机原理相同2、线上授课时，教师对着麦克风说话，声音使麦克风内膜片振动，引起磁场中与膜片相连的线圈振动，线圈中就会产生电流。下列装置的工作原理与麦克风相同的是（）A．发电机B．电冰箱C．电视机D．电饭锅3、如图所示，是条形磁体的磁场分布图，下列说法正确的是()A．该条形磁体的左端为N极，右端为S极B．a处的磁场强弱与b处的磁场强弱相同C．置于a点的小磁针，静止时南极指向左侧D．磁感应线是为了研究方便引入的假想曲线4、如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A．小磁针发生偏转说明通电导线周围存在磁场B．移去小磁针后，通电导线周围磁场消失C．通电导线周围的磁场与条形磁体周围磁场相似D．通电导线周围的磁场方向与电流方向无关5、下图是有关“电与磁”的四幅图，对电与磁的关系描述正确的是（）A．如图，奥斯特实验证实了磁能产生电B．如图，由小磁针静止时N极的指向可以判断螺线管的a端与电源正极连接C．如图，扬声器与发电机工作原理相同D．如图，话筒与电动机工作原理相同6、如图所示的装置中，当闭合开关，导体ab就会运动起来，下列说法正确的是（）A．此现象说明磁可以生电B．发电机是利用图示装置原理来工作的C．将电源正负极对调，导体ab的运动方向不变D．只调换蹄形磁铁两极，导体ab的运动方向将改变7、在一次分组探究实验中，小毛同学连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（）A．电磁铁的A端为N极B．小磁针静止时，S极水平指向左C．当滑动变阻器的滑片P向左端移动，电磁铁磁性增强D．利用这一现象所揭示的原理可制成的设备是发电机8、线圈abcd转动过程中经过图甲、乙位置时，导线ab所受磁场力的方向（）A．相反，是由于磁场方向相反了B．相反，是由于流过ab的电流方向相反了C．相同，是由于磁场方向、流过ab的电流方向都改变了D．相同，是由于磁场方向、流过ab的电流方向都没改变9、下列四幅图表现的情境，能大致重现奥斯特实验的是（）A．B．C．D．10、如图所示，下列实验仪器工作时，不是把电能转化为机械能的是（）A．电流表B．电压表C．发电机D．电动机第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、实验发现，两条平行放置的直导线，当通以相同方向的电流时，通电导线产生的磁场对导线具有向右的作用力；通电导线产生的磁场对导线具有向左的作用力，如图甲所示。如果改变导线中的电流方向，如图乙所示。此时导线受到导线作用力的方向（选填“向左”或“向右”）。2、油电混合动力汽车的动力来源有（汽油、柴油）发动机和电动机两种模式，其中电动机不仅能驱动汽车，在刹车时又能回收汽车的动能储存在电池里，在汽车启动、加速时，这部分能量又用来驱动电动机。电力驱动时，每个车轮的转速可以单独控制，电动汽车可以做到原地转向，但电动机工作电流较大，电路中容易产生较多的热量，所以对车辆的电路有较高要求。请在以上文字中找出一个物理现象，并写出对应的物理知识，不得与示例重复。示例：物理现象：动力来源有（汽油、柴油）发动机。物理知识：燃料的内能转化为汽车的机械能。物理现象：；物理知识：。3、图甲是探究什么情况下磁可以生电的装置。在蹄形磁体的磁场中放置一根导线AB，导线的两端跟电流计连接。让AB竖直向上运动，电流计的指针（填“偏转”或“不偏转”）。闭合电路中的一部分导体在磁场中做运动时，导体中就产生电流。如图乙所示三幅图中实验或设备中应用了此原理的是（选填“A”、“B”或“C”）。4、如图所示是小明设计的温度自动报警器，他在水银
