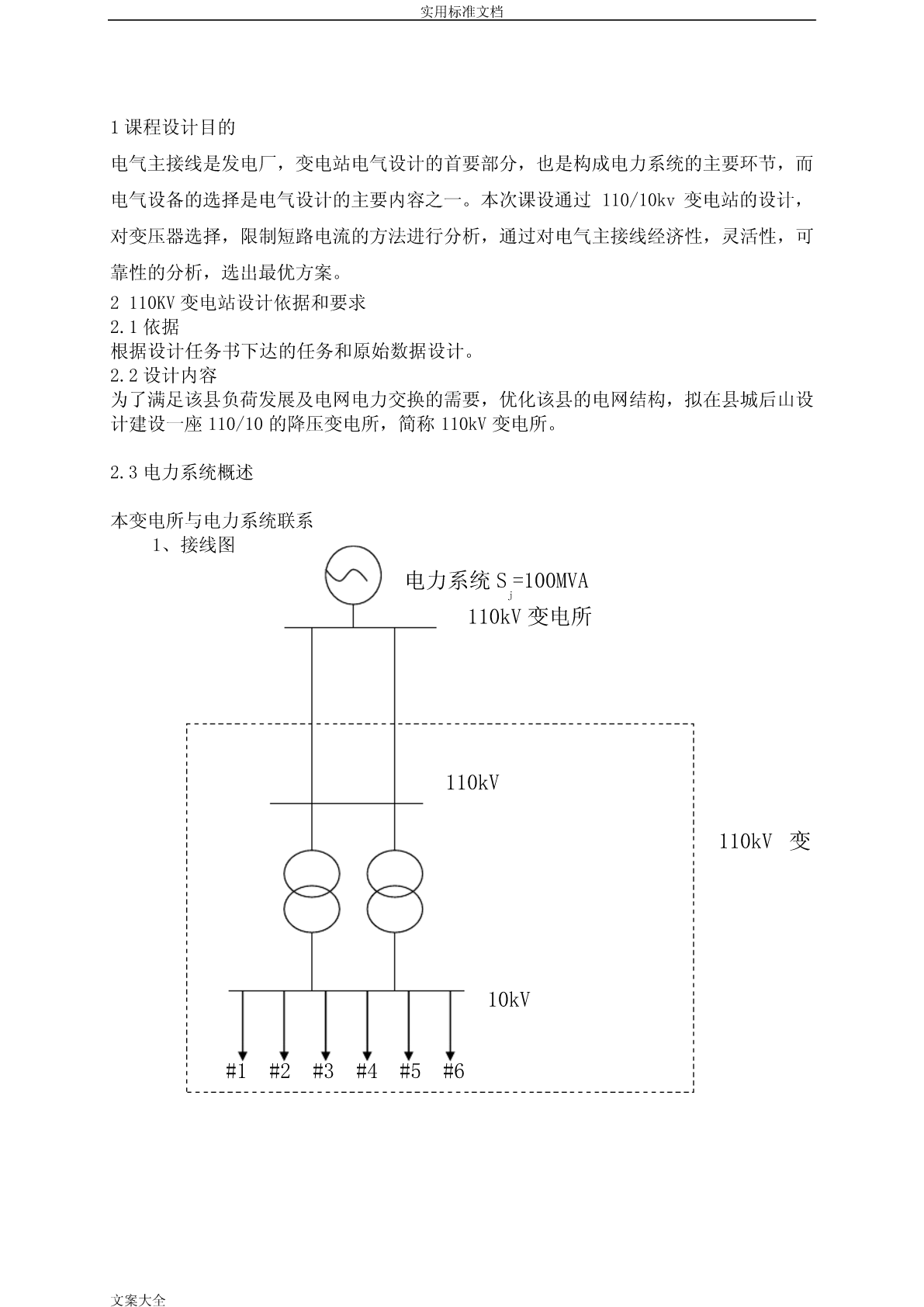

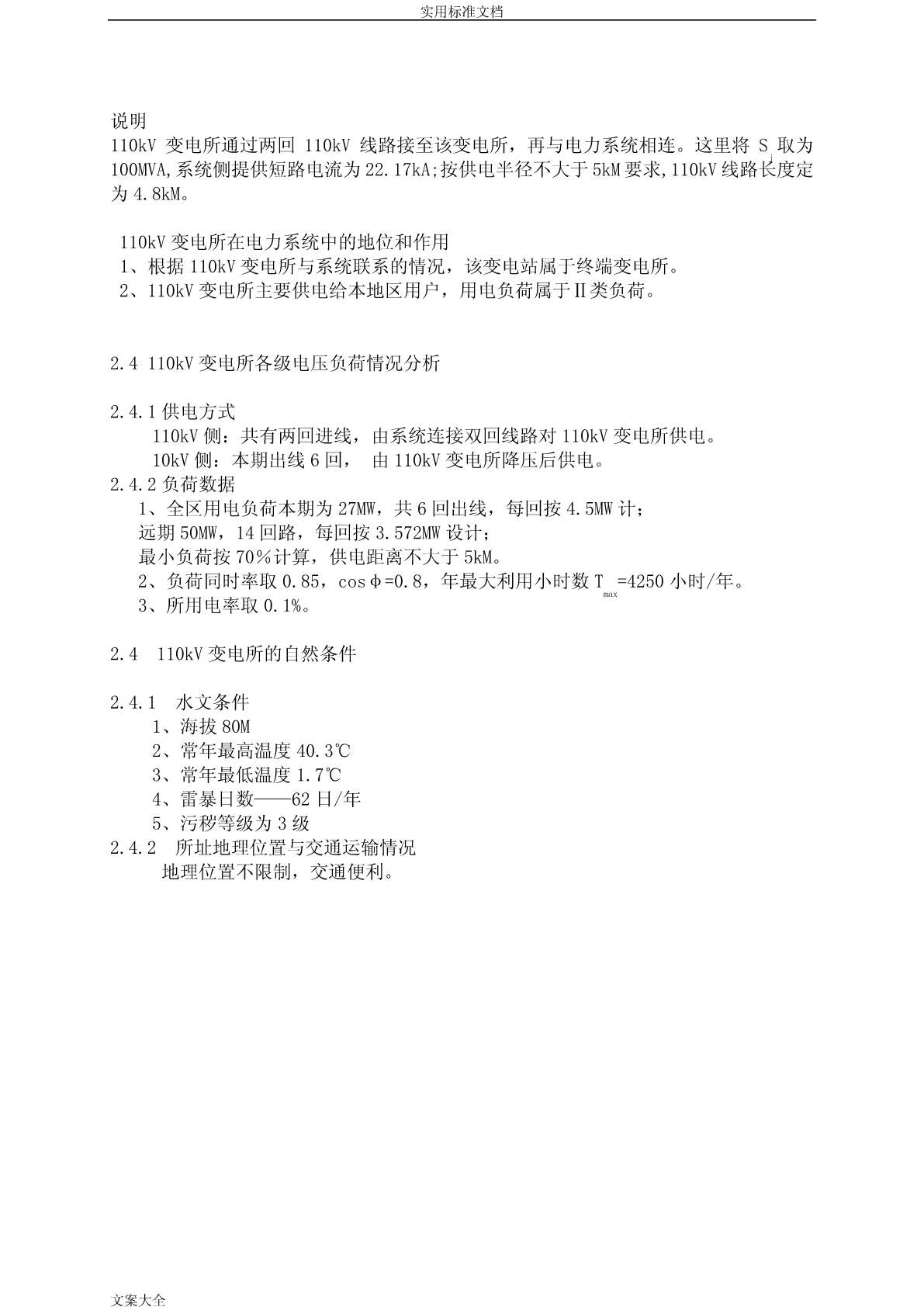

实用标准文档《发电厂电气部分》课程设计学生姓名：学号：专业班级：指导教师：二○年月日文案大全实用标准文档文案大全实用标准文档目录（二号字体）1.课程设计目的…………………………………………………22.110KV变电站设计题目和要求………………………………23主变压器台数、容量、型式的选择………………………34电气主接线方案的确定……………………………………45所用电设计…………………………………………………86短路电流的计算……………………………………………97电气设备的选择……………………………………………12文案大全实用标准文档文案大全实用标准文档1课程设计目的电气主接线是发电厂，变电站电气设计的首要部分，也是构成电力系统的主要环节，而电气设备的选择是电气设计的主要内容之一。本次课设通过110/10kv变电站的设计，对变压器选择，限制短路电流的方法进行分析，通过对电气主接线经济性，灵活性，可靠性的分析，选出最优方案。2110KV变电站设计依据和要求2.1依据根据设计任务书下达的任务和原始数据设计。2.2设计内容为了满足该县负荷发展及电网电力交换的需要，优化该县的电网结构，拟在县城后山设计建设一座110/10的降压变电所，简称110kV变电所。2.3电力系统概述本变电所与电力系统联系1、接线图电力系统S=100MVAj110kV变电所110kV110kV变10kV#1#2#3#4#5#6文案大全实用标准文档说明110kV变电所通过两回110kV线路接至该变电所，再与电力系统相连。这里将S取为j100MVA,系统侧提供短路电流为22.17kA;按供电半径不大于5kM要求,110kV线路长度定为4.8kM。110kV变电所在电力系统中的地位和作用1、根据110kV变电所与系统联系的情况，该变电站属于终端变电所。2、110kV变电所主要供电给本地区用户，用电负荷属于Ⅱ类负荷。2.4110kV变电所各级电压负荷情况分析2.4.1供电方式110kV侧：共有两回进线，由系统连接双回线路对110kV变电所供电。10kV侧：本期出线6回，由110kV变电所降压后供电。2.4.2负荷数据1、全区用电负荷本期为27MW，共6回出线，每回按4.5MW计；远期50MW，14回路，每回按3.572MW设计；最小负荷按70％计算，供电距离不大于5kM。2、负荷同时率取0.85，cosφ=0.8，年最大利用小时数T=4250小时/年。max3、所用电率取0.1%。2.4110kV变电所的自然条件2.4.1水文条件1、海拔80M2、常年最高温度40.3℃3、常年最低温度1.7℃4、雷暴日数——62日/年5、污秽等级为3级2.4.2所址地理位置与交通运输情况地理位置不限制，交通便利。文案大全
