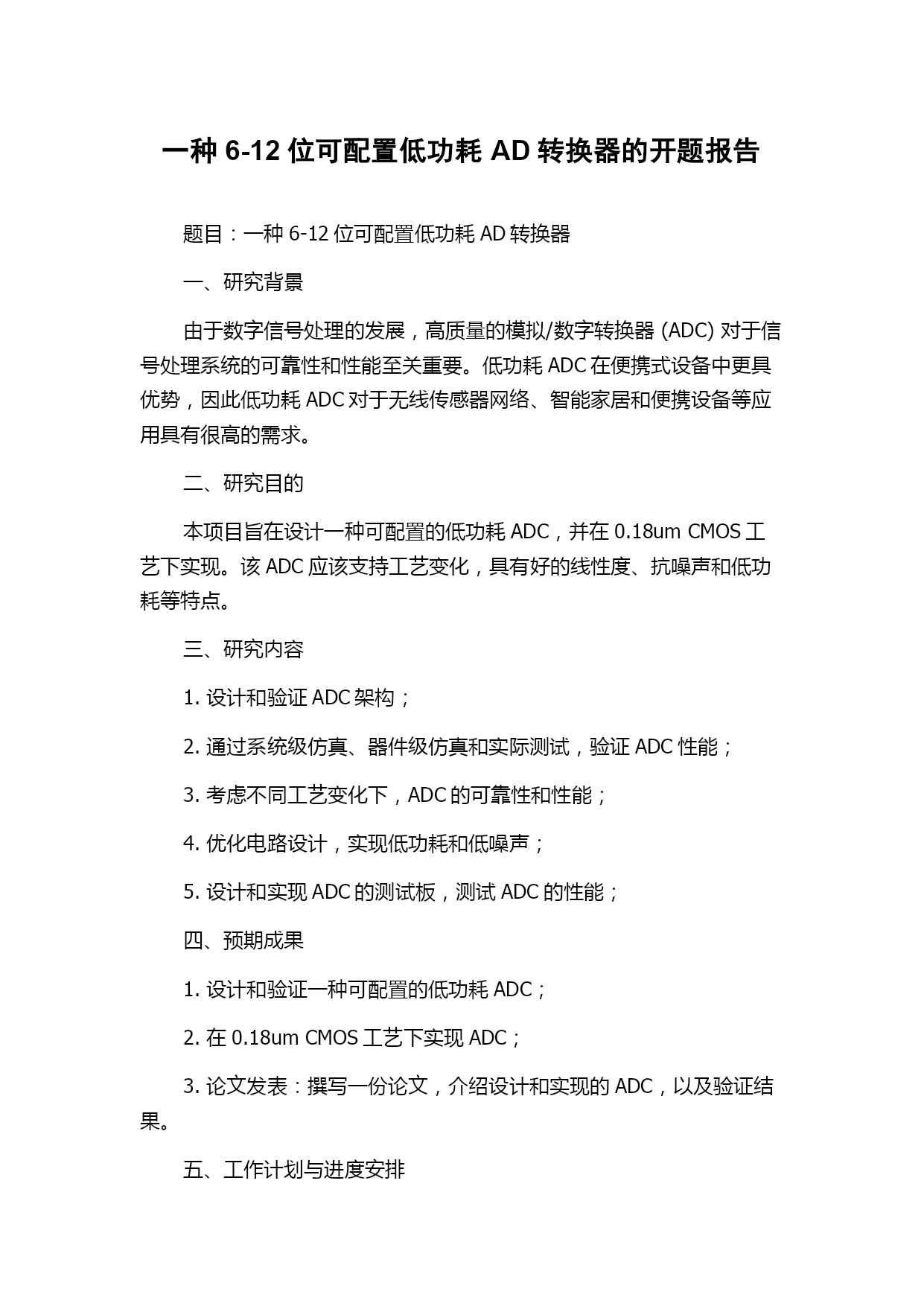

一种6-12位可配置低功耗AD转换器的开题报告题目：一种6-12位可配置低功耗AD转换器一、研究背景由于数字信号处理的发展，高质量的模拟/数字转换器(ADC)对于信号处理系统的可靠性和性能至关重要。低功耗ADC在便携式设备中更具优势，因此低功耗ADC对于无线传感器网络、智能家居和便携设备等应用具有很高的需求。二、研究目的本项目旨在设计一种可配置的低功耗ADC，并在0.18umCMOS工艺下实现。该ADC应该支持工艺变化，具有好的线性度、抗噪声和低功耗等特点。三、研究内容1.设计和验证ADC架构；2.通过系统级仿真、器件级仿真和实际测试，验证ADC性能；3.考虑不同工艺变化下，ADC的可靠性和性能；4.优化电路设计，实现低功耗和低噪声；5.设计和实现ADC的测试板，测试ADC的性能；四、预期成果1.设计和验证一种可配置的低功耗ADC；2.在0.18umCMOS工艺下实现ADC；3.论文发表：撰写一份论文，介绍设计和实现的ADC，以及验证结果。五、工作计划与进度安排1.了解ADC的基本原理和常用架构：4天；2.设计和验证ADC架构：15天；3.设计和仿真ADC电路：30天；4.实际测试ADC的性能：10天；5.撰写论文：30天。六、参考文献1.Gray,P.R.,&Meyer,R.G.(1993).Analysisanddesignofanalogintegratedcircuits.NewYork,NY:JohnWiley.2.Razavi,B.(2017).DesignofanalogCMOSintegratedcircuits.NewYork,NY:McGrawHillEducation.3.Johnson,R.C.,&Hexeter,W.(2011).High-speedADCs.NewYork,NY:McGrawHillEducation.4.Kang,S.M.,&Leblebici,Y.(2019).CMOSdigitalintegratedcircuits:analysisanddesign.NewYork,NY:McGrawHillEducation.
