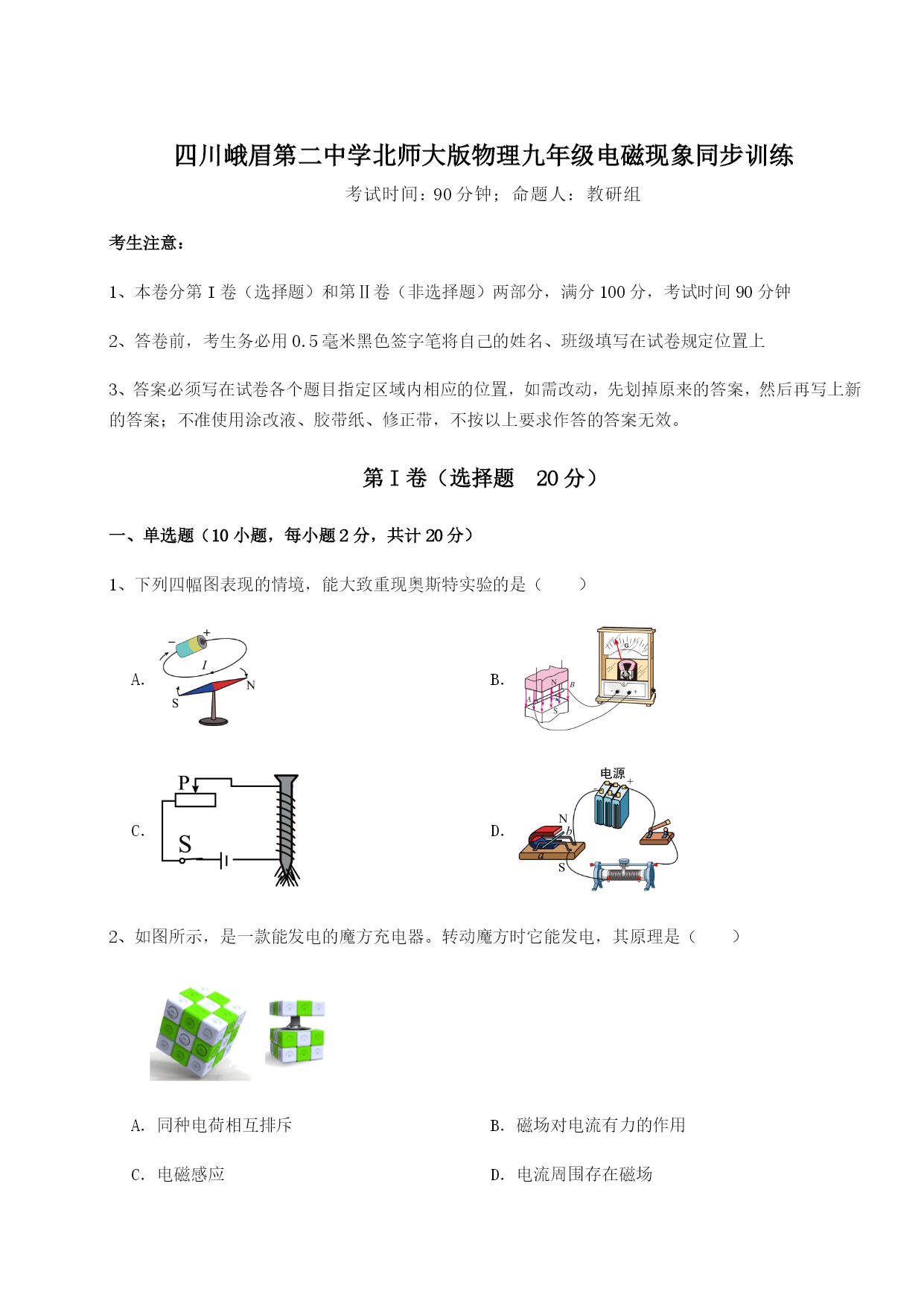

四川峨眉第二中学北师大版物理九年级电磁现象同步训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列四幅图表现的情境，能大致重现奥斯特实验的是（）A．B．C．D．2、如图所示，是一款能发电的魔方充电器。转动魔方时它能发电，其原理是（）A．同种电荷相互排斥B．磁场对电流有力的作用C．电磁感应D．电流周围存在磁场3、电磁炮是利用电磁技术制成一种新型武器，具有炮弹发射速度快、命中率高的特点。其基本原理与电动机相同。如图所示的实验符合电磁炮基本工作原理的是（）A．B．C．D．4、一位科学家在野外考察时，发现随身携带的能自由转动的小磁针静止时沿竖直方向，且N极向上，则该位置是()A．赤道附近B．地理南极附近C．某座山顶上D．地理北极附近5、如图所示，小磁针静止在通电螺线管上方，则通电螺线管()A．左侧为N极，a端为正极B．左侧为S极，a端为正极C．左侧为N极，b端为正极D．左侧为S极，b端为正极6、如图所示的装置中，当闭合开关，导体ab就会运动起来，下列说法正确的是（）A．此现象说明磁可以生电B．发电机是利用图示装置原理来工作的C．将电源正负极对调，导体ab的运动方向不变D．只调换蹄形磁铁两极，导体ab的运动方向将改变7、在物理学中，通常用小磁针静止时其N极的指向表示其所在位置的磁场方向，如图所示，下列四幅图中能正确表示出小磁针所处位置磁场方向的是（）A．B．C．D．8、如图所示，闭合开关S，下列说法正确的是（）A．如果电源的a端是正极，则通电螺线管的左端是N极B．如果电源的a端是正极，则小磁针的B端是S极C．如果滑动变阻器的滑片向右移动，通电螺线管的磁性会增强D．如果滑动变阻器的滑片向左调节，电流表示数会变小9、在一次分组探究实验中，小毛同学连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（）A．电磁铁的A端为N极B．小磁针静止时，S极水平指向左C．当滑动变阻器的滑片P向左端移动，电磁铁磁性增强D．利用这一现象所揭示的原理可制成的设备是发电机10、以下四幅图中能说明发电机工作原理的装置是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、某导体两端的电压为2伏，通过该导体的电流为0.2安，其电阻为欧，10秒内电流做的功为焦；当该导体两端的电压为6伏时，其电阻为欧。图中，小针静止时，其A端为极（选填“N”或“S”）。2、小丽在中国科技馆“会发电的衣服”的展台区，进行了如下探究实验∶用脚踩动踏步机踏板，带动发电纤维抖动，LED灯被点亮；增大踩动踏板的速度，发现被点亮的LED灯的数目增多。请你根据小丽的实验步骤及现象，写出她所探究的问题∶。3、如图所示是扬声器的构造示意图，当线圈中有电流通过时线圈受到磁场力的作用而运动，这与（选填“电动机”或“发电机”）的工作原理相同，由于通过线圈的电流是（选填“直流”或“交流”）电，线圈就不断的来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。4、图甲表示了汽油机的冲程；将螺线管接入电路闭合开关S后，小磁针N极指向如图乙所示，则a点应该连接电源的（选填“正极”或“负极”）；如图丙所示，将灯泡正确连接到家庭电路中，则连接火线的应该是（选填“A”或“B”）点。5、学习“电磁转换”这一章后，小明画出部分内容的思维导图，请你帮他补全空格处内容：①②③6、如图所示是一种水位自动报警器原理图，水位没有到达金属块A时，灯亮，水位到达金属块A时，灯亮。7、请按要求填空。（1）如图-1，用弹簧测力计测一物体所受重力，由图可知，被测物体的重力为N。（2）如图-2，小车和木块一起向右匀速运动，小车上的木块突然向左倾倒，发生这一现象的原因，可能是小车突然（选填“加速”或“减速”）。（3）如图-3，闭合开关，小磁针静止时N极指向螺线管的左侧，则螺线管的右端是（选填“N”或“S”）极，电源的右端是极（选填“正”或“负”）。8、如图所示，闭合开关，铁块、弹簧在图中位置静止，电磁铁的下端为极（选填“N”或“S”）；当滑动变阻器的滑片向左移动时，电流表示数将，弹簧的长度将。（选填“变大”、“变小”或“不变”）9、
