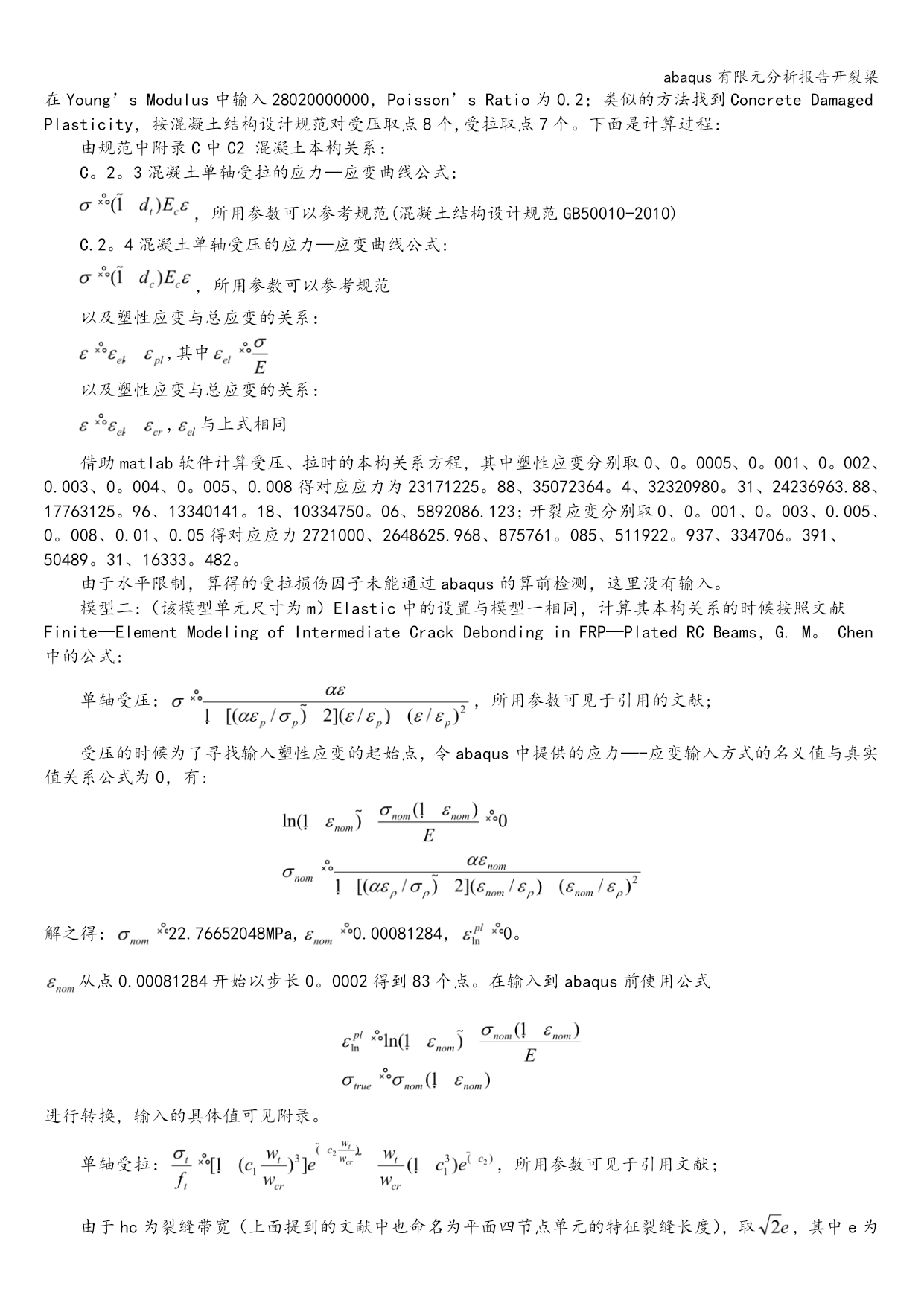

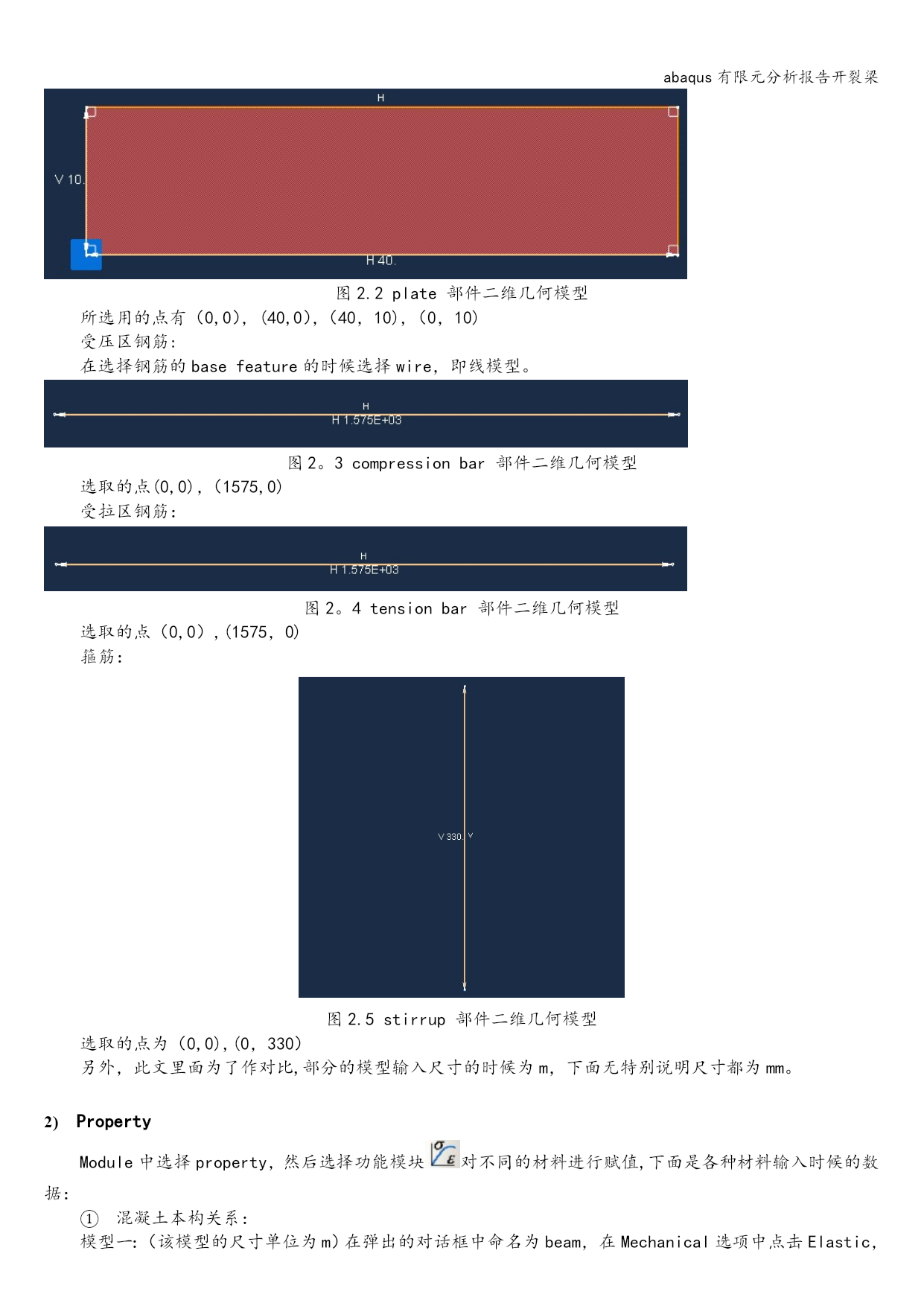

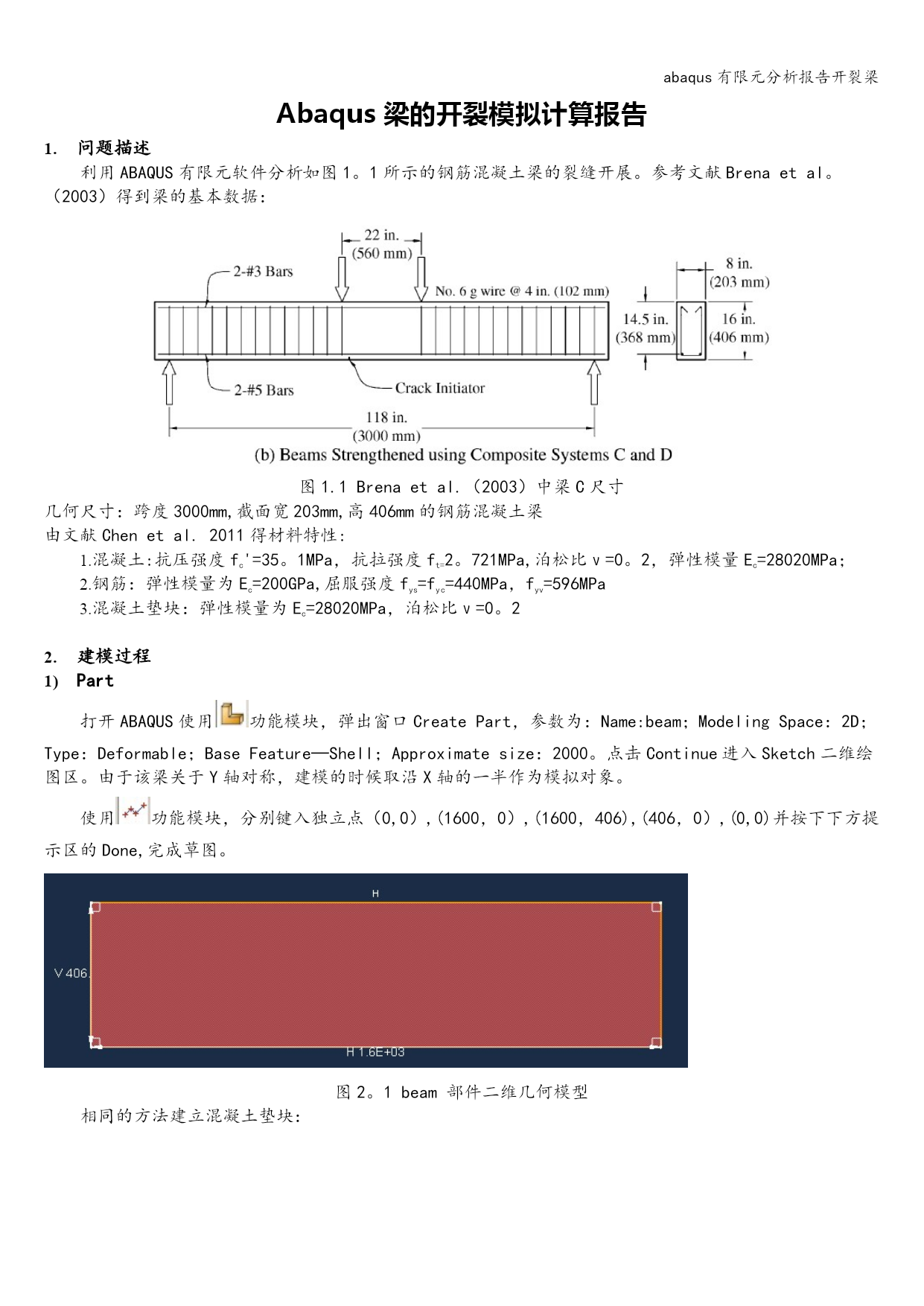

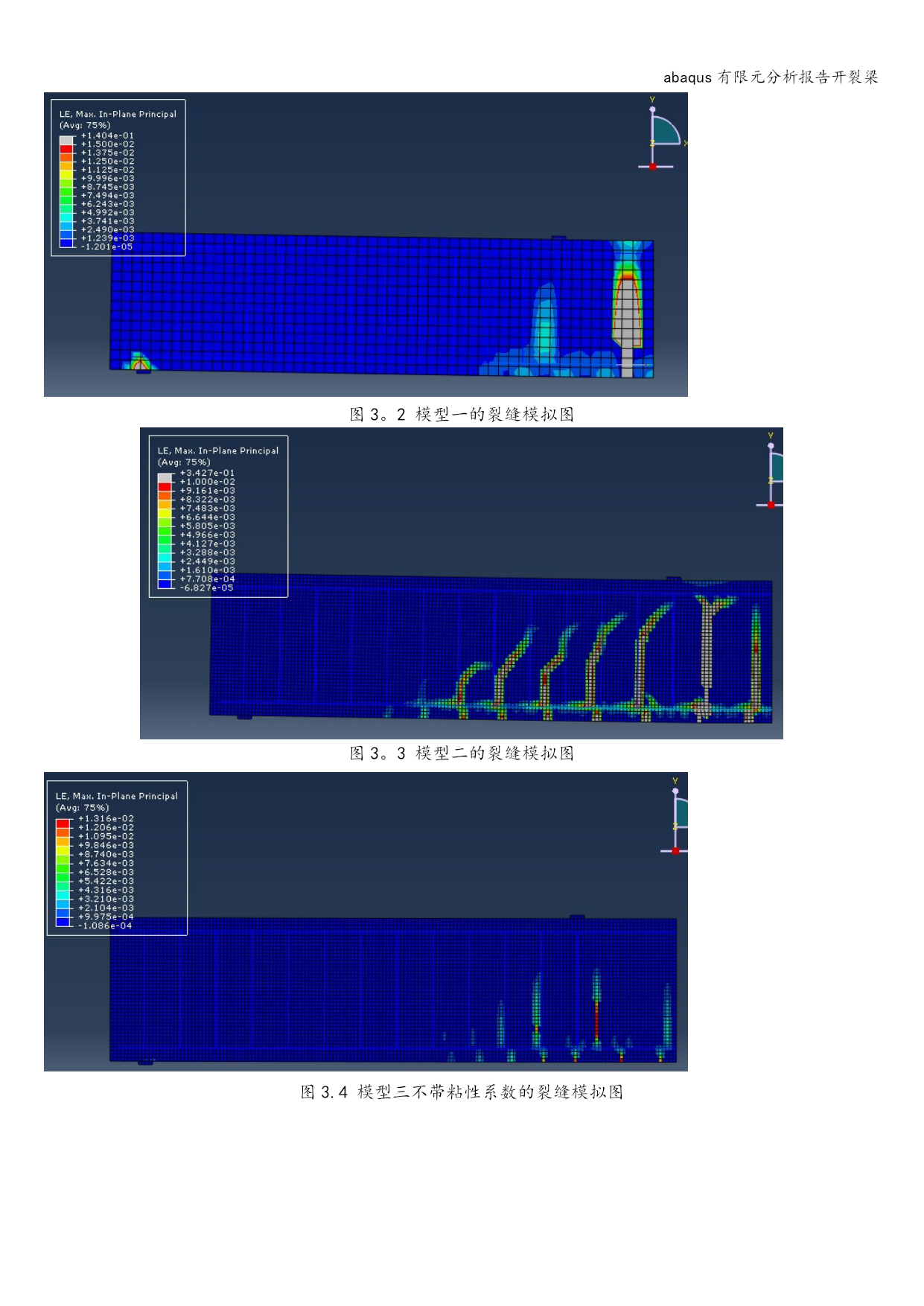

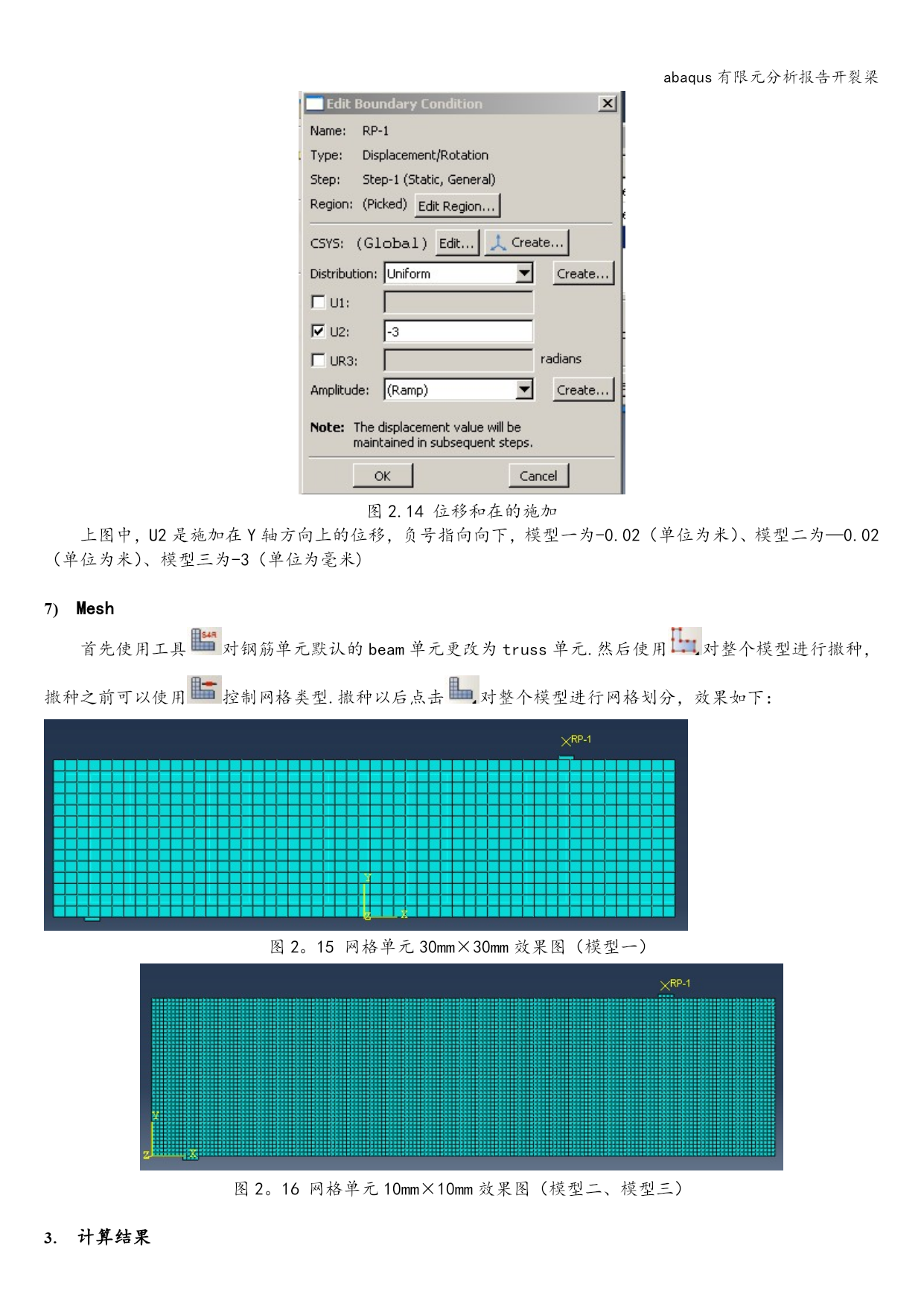

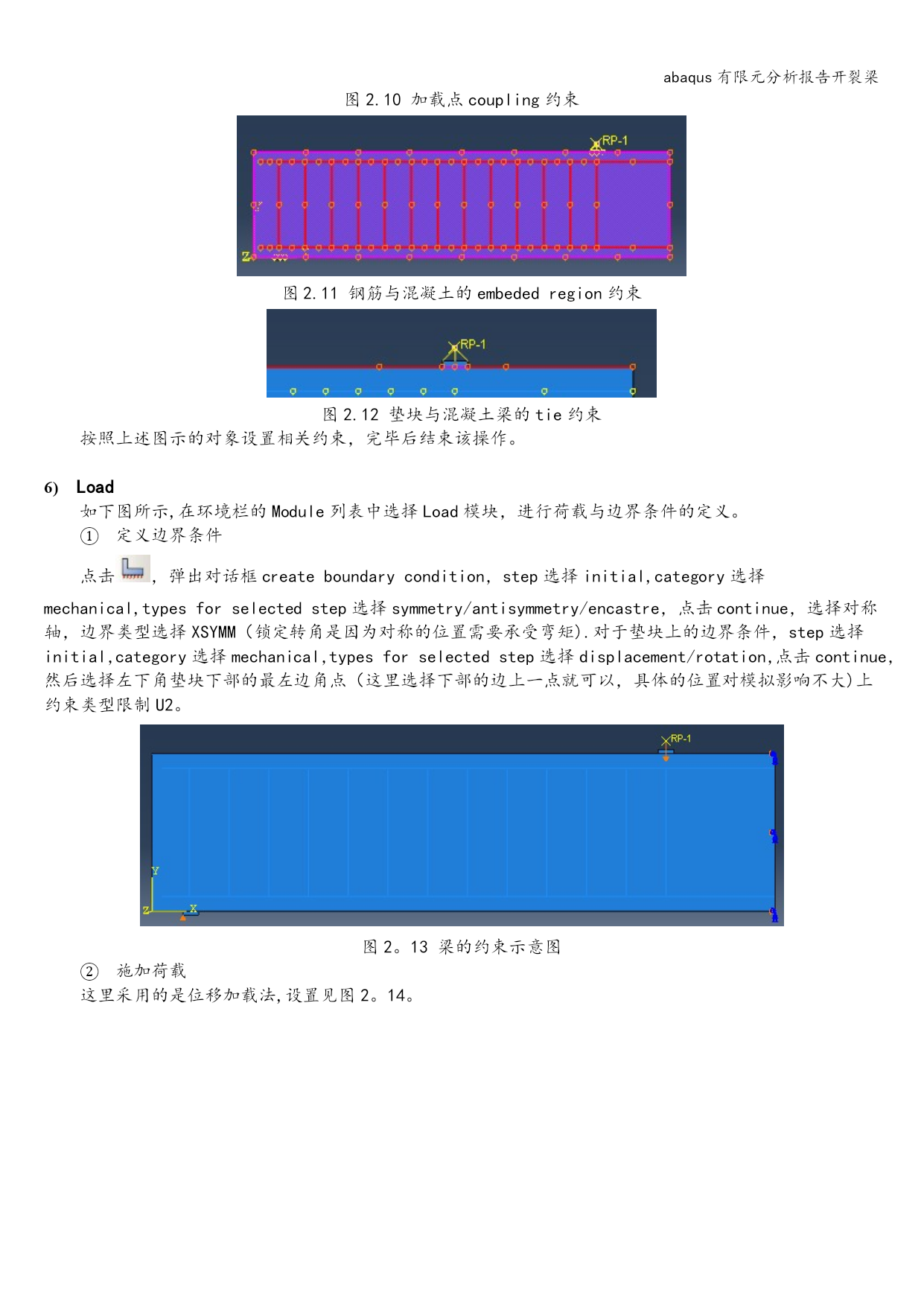

abaqus有限元分析报告开裂梁abaqus有限元分析报告开裂梁abaqus有限元分析报告开裂梁Abaqus梁的开裂模拟计算报告问题描述利用ABAQUS有限元软件分析如图1。1所示的钢筋混凝土梁的裂缝开展。参考文献Brenaetal。（2003）得到梁的基本数据：图1.1Brenaetal.（2003）中梁C尺寸几何尺寸：跨度3000mm,截面宽203mm,高406mm的钢筋混凝土梁由文献Chenetal.2011得材料特性:混凝土:抗压强度fc'=35。1MPa，抗拉强度ft=2。721MPa,泊松比ν=0。2，弹性模量Ec=28020MPa；钢筋：弹性模量为Ec=200GPa,屈服强度fys=fyc=440MPa，fyv=596MPa混凝土垫块：弹性模量为Ec=28020MPa，泊松比ν=0。2建模过程Part打开ABAQUS使用功能模块，弹出窗口CreatePart，参数为：Name:beam；ModelingSpace：2D；Type：Deformable；BaseFeature─Shell；Approximatesize：2000。点击Continue进入Sketch二维绘图区。由于该梁关于Y轴对称，建模的时候取沿X轴的一半作为模拟对象。使用功能模块，分别键入独立点（0,0）,(1600，0）,(1600，406),(406，0）,(0,0)并按下下方提示区的Done,完成草图。图2。1beam部件二维几何模型相同的方法建立混凝土垫块：图2.2plate部件二维几何模型所选用的点有（0,0），(40,0），（40，10),（0，10)受压区钢筋:在选择钢筋的basefeature的时候选择wire，即线模型。图2。3compressionbar部件二维几何模型选取的点(0,0)，（1575,0)受拉区钢筋：图2。4tensionbar部件二维几何模型选取的点（0,0）,(1575，0)箍筋：图2.5stirrup部件二维几何模型选取的点为（0,0),(0，330）另外，此文里面为了作对比,部分的模型输入尺寸的时候为m，下面无特别说明尺寸都为mm。PropertyModule中选择property，然后选择功能模块对不同的材料进行赋值,下面是各种材料输入时候的数据：混凝土本构关系：模型一：（该模型的尺寸单位为m）在弹出的对话框中命名为beam，在Mechanical选项中点击Elastic，在Young’sModulus中输入28020000000，Poisson’sRatio为0.2；类似的方法找到ConcreteDamagedPlasticity，按混凝土结构设计规范对受压取点8个,受拉取点7个。下面是计算过程：由规范中附录C中C2混凝土本构关系：C。2。3混凝土单轴受拉的应力—应变曲线公式：，所用参数可以参考规范(混凝土结构设计规范GB50010-2010)C.2。4混凝土单轴受压的应力—应变曲线公式:，所用参数可以参考规范以及塑性应变与总应变的关系：,其中以及塑性应变与总应变的关系：,与上式相同借助matlab软件计算受压、拉时的本构关系方程，其中塑性应变分别取0、0。0005、0。001、0。002、0.003、0。004、0。005、0.008得对应应力为23171225。88、35072364。4、32320980。31、24236963.88、17763125。96、13340141。18、10334750。06、5892086.123；开裂应变分别取0、0。001、0。003、0.005、0。008、0.01、0.05得对应应力2721000、2648625.968、875761。085、511922。937、334706。391、50489。31、16333。482。由于水平限制，算得的受拉损伤因子未能通过abaqus的算前检测，这里没有输入。模型二：（该模型单元尺寸为m）Elastic中的设置与模型一相同，计算其本构关系的时候按照文献Finite—ElementModelingofIntermediateCrackDebondinginFRP—PlatedRCBeams，G.M。Chen中的公式:单轴受压：，所用参数可见于引用的文献;受压的时候为了寻找输入塑性应变的起始点，令abaqus中提供的应力—-应变输入方式的名义值与真实值关系公式为0，有:解之得：22.76652048MPa,0.00081284，0。从点0.00081284开始以步长0。0002得到83个点。在输入到abaqus前使用公式进行转换，输入的具体值可见附录。单轴受拉：，所用参数可见于引用文献；由于hc
