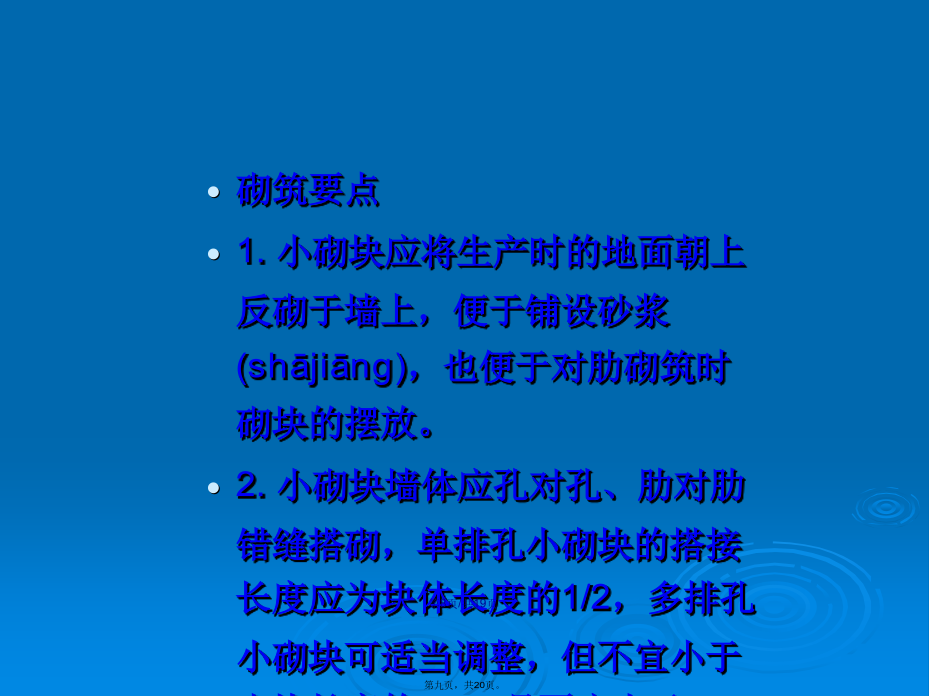

砌体结构工程施工混凝土小型空心(kōngxīn)砌块砌体施工工艺教学(jiāoxué)目标熟悉混凝土小型空心砌块排列设计的原则掌握混凝土小型空心砌块施工工艺要点重点混凝土小型空心砌块施工工艺要点难点砌块排列设计混凝土小型空心砌块的排列小砌块组合应尽量采用(cǎiyòng)390长的主砌块，少用辅助砌块。排列案例//混凝土小型空心砌块砌体施工工艺砌块准备1.砌块应按排列图的规格、数量、要求，运至每道墙的脚手架上2.承重墙严禁使用断裂砌块和壁肋中有凹形裂纹的砌块，且不得与烧结实心砖或其他材质的块材混合砌筑。但在墙底、墙顶及门窗洞口处局部采用烧结普通砖和多孔砖砌筑不视为混砌。3.龄期不足28d及潮湿的小砌块，不得进行砌筑。4.混凝土空心砌块一般不浇水、浸水湿润，当天气干热时，可稍微喷水湿润。轻集料混凝土空心砌块，宜提前2d以上适当浇水湿润。砂浆准备1.配置砂浆的水泥应优先采用42.5级的水泥，出厂日期超过三个月时，应进行复试，并按实验结果使用；砂宜选用中砂，应过筛，并应控制含泥量不超过5％，外加剂、掺和(chānhuo)料及水均应符合有关规定。2.砂浆应用机械搅拌，随拌随用，砂浆的存放时间不得超过3h，天气炎热（30以上）时，必须在2h内用完，隔夜砂浆未经处理不得使用。3.施工过程中，砌筑每一楼层墙体或250m3砌体，每一种强度等级的砂浆至少制作两组试块，经28d的标准养护，进行抗压强度试验。砌筑要点1.小砌块应将生产时的地面朝上反砌于墙上，便于铺设砂浆(shājiāng)，也便于对肋砌筑时砌块的摆放。2.小砌块墙体应孔对孔、肋对肋错缝搭砌，单排孔小砌块的搭接长度应为块体长度的1/2，多排孔小砌块可适当调整，但不宜小于砌块长度的1/3，且不应小于90mm。墙体个别部位不能满足上述要求时，应在灰缝中设置拉结钢筋或钢筋网片，但竖向通缝仍不得超过两皮小砌块。混凝土空心砌块墙灰缝中设置拉结钢筋或网片3.底层室内地面以下或防潮层以下的砌体，应采用强度等级不低于C20（或Cb20）的混凝土灌实小砌块的孔洞。4.水平灰缝应平直，按净面积计算的砂浆饱满度不应低于90％。竖缝的砂浆饱满度不应低于80％。5.水平灰缝厚度和竖向灰缝宽度一般为10mm，最小不小于8mm，最大不超过12mm。6.小砌块砌体内不应设置脚手架眼，如必须设置可用辅助规格190×190×190小砌块侧砌，利用其空洞作脚手眼，墙体完工后用不低于C15的混凝土填实。7.墙体转角处和纵横墙交界处应同时砌筑。临时间断处应砌成斜槎，斜槎水平投影长度不应小于斜槎高度。8.施工洞口可预留直槎，但在洞口砌筑和补砌时，应在直槎上下(shàngxià)搭砌的小砌块孔洞内用强度等级不低于C20（或Cb20）的混凝土灌实。砌块墙体尺寸、位置的允许偏差及检验标准芯柱施工1.为增加混凝土小型空心砌块砌体房屋的整体刚度，应在四大角和外墙转角等处设置构造芯柱。对有抗震要求的房屋，尚应在芯柱处沿墙高每隔400mm设焊钢筋网片与墙拉结。2.芯柱处小砌块墙体砌筑应符合下列规定：每一楼层芯柱处第一皮砌块侧面应预留孔洞(kǒngdòng)，开口朝室内，以便清理杂物和绑扎钢筋。砌筑时应随砌随清除小砌块孔内的毛边，并将灰缝中挤出的砂浆刮净。3.芯柱芯柱钢筋应与基础或圈梁下的钢筋搭接足够长度。4.芯柱宜选用专用小砌块灌孔混凝土（《混凝土小型空心砌块灌孔混凝土》JC861-2000），浇筑混凝土应符合下列规定：⑴每次连续浇筑的高度为半个楼层，但不应(bùyīnɡ)大于1.8m；⑵浇筑芯柱混凝土时，砌筑砂浆强度应大于1MPa；⑶清除孔内掉落的砂浆等物，并应用水冲淋孔壁；⑷浇筑芯柱混凝土前，应先注入适量与芯柱混凝土成分相同的去石砂浆；⑸每浇筑400-500mm高度捣实一次，边浇边捣实。小结熟悉混凝土小型空心砌块排列设计的原则掌握混凝土小型空心砌块施工工艺要点作业预习：其他砌块砌体施工。阅读：《普通混凝土小型空心砌块墙体建筑构造》05J102-1（GJBT-865）、《砌体结构工程施工质量验收(yànshōu)规范》（GB50203）等国家现行规范标准。思考题：7题、11题、13题。谢谢！感谢您的观看(guānkàn)！
