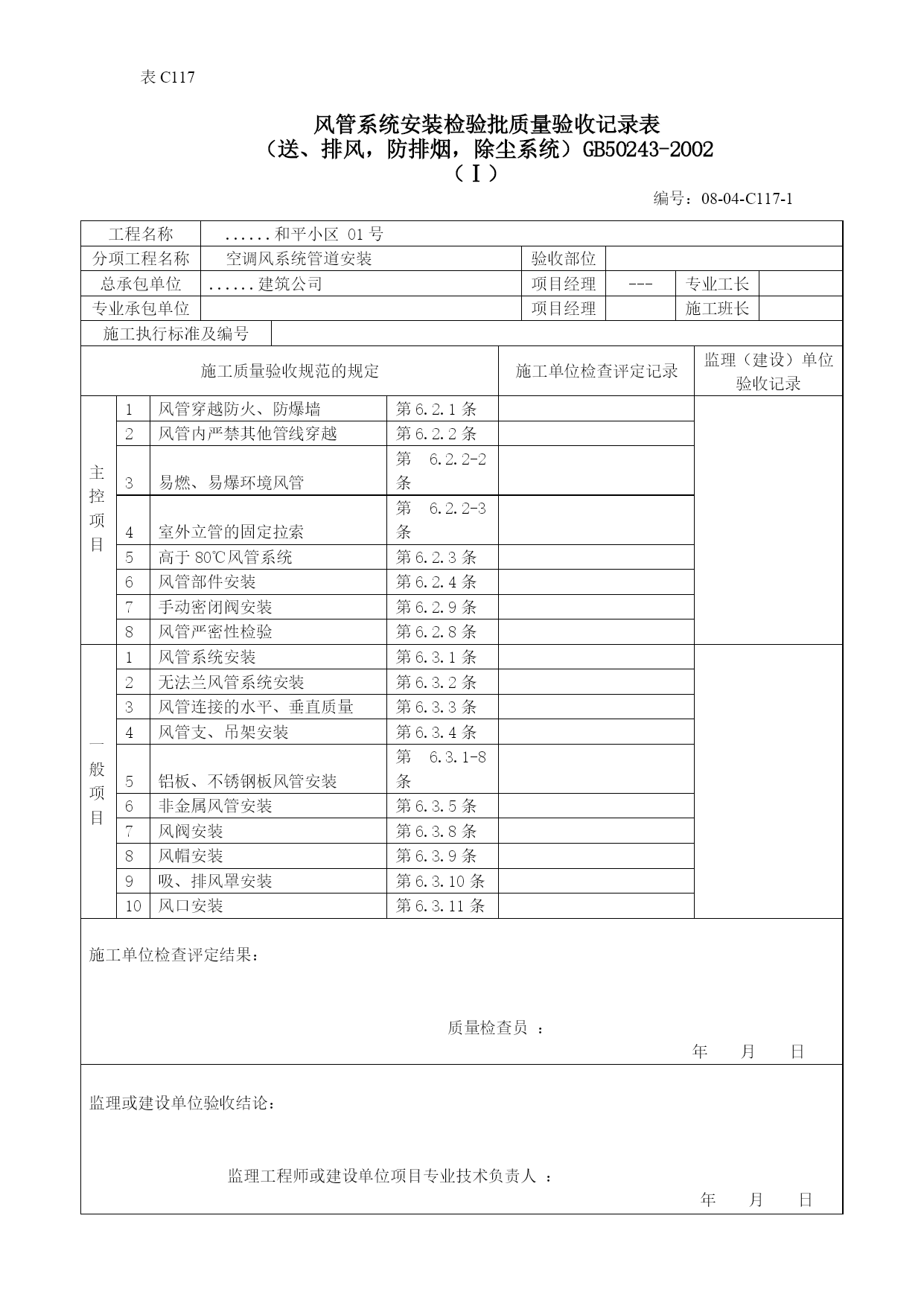

表C117风管系统安装检验批质量验收记录表（送、排风，防排烟，除尘系统）GB50243-2002（Ⅰ）工程名称......和平小区01号分项工程名称空调风系统管道安装验收部位总承包单位......建筑公司项目经理---专业工长专业承包单位项目经理施工班长施工执行标准及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1风管穿越防火、防爆墙第6.2.1条2风管内严禁其他管线穿越第6.2.2条3易燃、易爆环境风管第6.2.2-2条4室外立管的固定拉索第6.2.2-3条5高于80℃风管系统第6.2.3条6风管部件安装第6.2.4条7手动密闭阀安装第6.2.9条8风管严密性检验第6.2.8条一般项目1风管系统安装第6.3.1条2无法兰风管系统安装第6.3.2条3风管连接的水平、垂直质量第6.3.3条4风管支、吊架安装第6.3.4条5铝板、不锈钢板风管安装第6.3.1-8条6非金属风管安装第6.3.5条7风阀安装第6.3.8条8风帽安装第6.3.9条9吸、排风罩安装第6.3.10条10风口安装第6.3.11条施工单位检查评定结果：质量检查员：年月日监理或建设单位验收结论：监理工程师或建设单位项目专业技术负责人：年月日编号：08-04-C117-1空调风系统管道安装检验批质量验收记录填表说明：一、该表由施工单位专业技术员填写，自检合格后报监理机构验收，合格，签字盖名章。二、规范要点：6.2.1风管穿过需要封闭的防火、防爆墙体或楼板时应设预埋管或防护套管，其钢板厚度不应小于1.6mm风管与防护套管之间应该用不燃且对人体无害的材料封堵。（检查20%不少于一个系统）6.2.21风管内严禁其它管线穿越。2输送含有易燃、易爆气体或安装在易燃易爆环境的风管系统应有良好的接地，通过生活区或其他辅助生产车间时必须严密并不得设置接口。3室外立管的固定拉索严禁拉在避雷针或避雷网上。（检查20%不少于一个系统）6.2.3输送空气温度高于80度的风管应按设计要求采取防护措施。（检查20%不少于一个系统）6.2.41各类风管部件及操作机构的安装，应能保证正常的使用功能并便于操作。2斜插板风阀的安装，阀板必须向上拉起，水平安装时阀板还应顺气流方向插入。3止回风阀、自动排气活门的安装方向应正确。（检查20%不少于5件）6.2.5防火阀、排烟阀口的安装方向、位置应正确，防火分区隔墙两侧的防火阀距墙表面不应大于200mm。（检查20%不少于5件）6.2.8风管系统安装完成后，应按系统类别进行严密性检验，漏风量应符合设计与规范4.2.5条的规定，风管系统的严密性检验应符合下列规定：1低压系统风管的严密性检验应采用5%且不少于一个系统在加工工艺得到保证的前提下采用漏光检测，检测不合格时应按规定的抽检率做漏风量检测。2中压系统风管的严密性检验，应在漏过检测合格后，对系统漏风量测试进行抽检，抽检率为20%且不少于一个系统。3高压系统风管的严密性检验为全数进行漏风量测试。系统风管严密性检验的被抽检系统应全数合格，则视为通过。如有不合格时，则应再加倍抽检，直至全数合格。检验方法：观察、尺量、检查报告、查看实验记录。三、监督检查1同施工单位质检员共同检查。2检查穿防火、防爆墙体的墙体套管，防火阀不得安装在墙内（距离墙不大于200mm）且位置方向正确。3检查防火阀、调节阀的执行器操作应灵活、手柄齐全。4检查保温接口应严密。5风管安装前应清除内外杂物并做好清洁和保护工作。6检查防摆动吊架是否安装，距离不应大于20m且系统不少于1个。7直径或边长尺寸小于等于400mm时吊架间距不应大于4m；大于400mm时吊架距离不应大于3m。螺旋风管的支吊架间距可延长到5m和3.75m；对于薄钢板法兰的风管，其支吊架间距不应大于3m。8风管垂直安装，支吊架间距不应大于4m，单根直管至少有两个固定点。9支吊架不宜设在风口、阀门、检查口及自控机构处，离风口或插接管的距离不易小于200mm。10宜对风管安装检验批进行平行检查，填写评检记录，并将其情况记入监理日记。四、验收标准质量控制资料齐全，手续完整，主控项目全部合格，一般项目满足验收规范规定。
