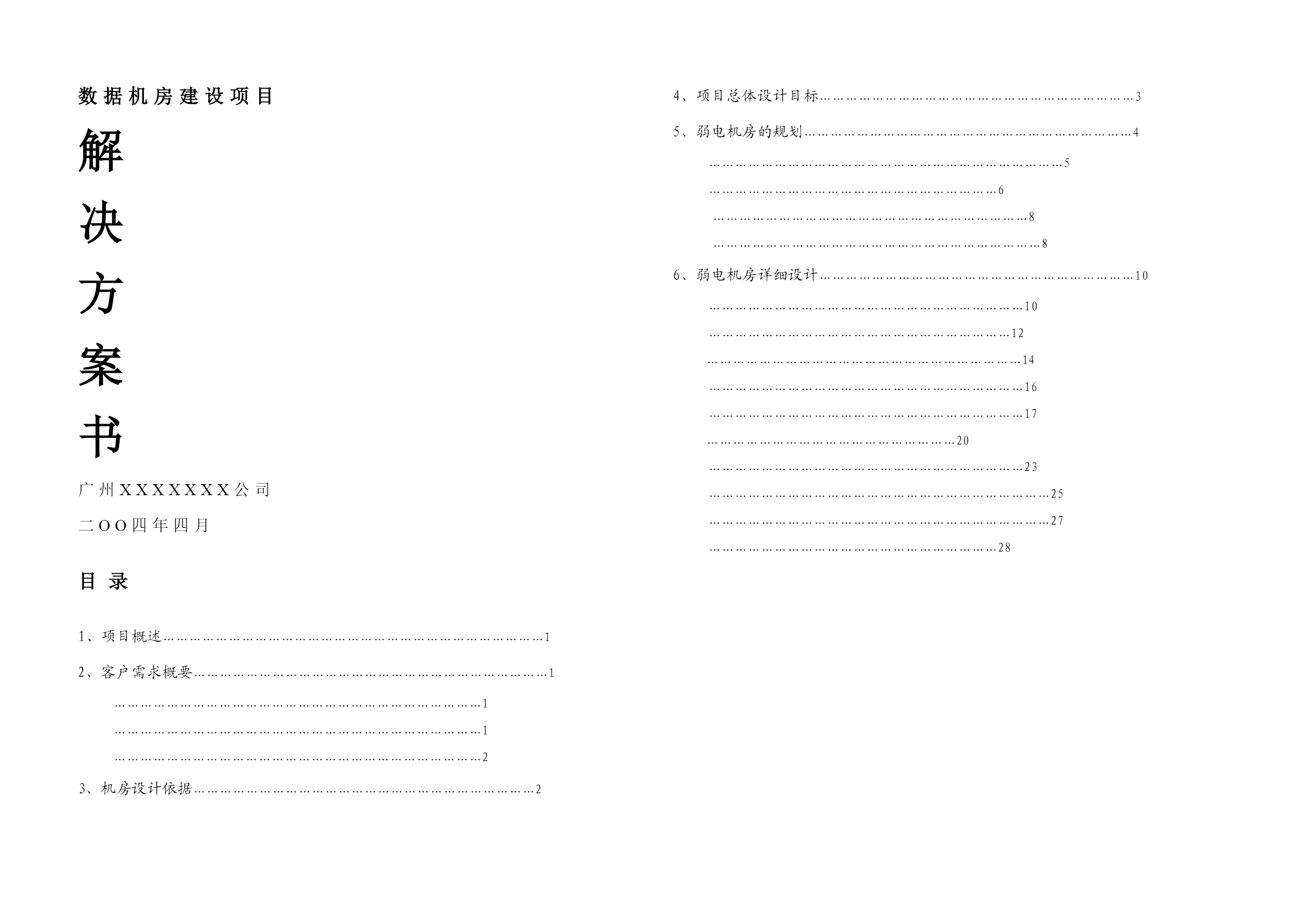

数据机房建设项目解决方案书广州XXXXXXX公司二OO四年四月目录1、项目概述……………………………………………………………………………12、客户需求概要………………………………………………………………………1…………………………………………………………………………1…………………………………………………………………………1…………………………………………………………………………23、机房设计依据……………………………………………………………………24、项目总体设计目标………………………………………………………………35、弱电机房的规划…………………………………………………………………4………………………………………………………………………5…………………………………………………………6………………………………………………………………8…………………………………………………………………86、弱电机房详细设计………………………………………………………………10………………………………………………………………10……………………………………………………………12………………………………………………………………14………………………………………………………………16………………………………………………………………17…………………………………………………20………………………………………………………………23……………………………………………………………………25……………………………………………………………………27…………………………………………………………28弱电机房工程项目概述银行数据机房是客户数据网络信息交换的中心，其计算机、网络设备的安全运行直接关系到客户业务的正常运作。由于计算机机房的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全、后备、防漏、电源质量、振动、防雷、的接地等的要求；所以，一个合格的现代计算机机房，应该是一个安全、可靠、实用、高效、不间断和具有可扩充性的机房。客户需求概要可靠性网络设备及出口数据链路通路，到机房电源及空调等关键环节，在数据机房中都将拥有相应的应急冗余系统来确保数据机房能够提供可靠的、7天24小时的不间断的对外服务能力。安全性从机房物理设施来讲，数据机房的设计将使其拥有统一的、非常完善的多层安全保卫设置，例如警卫、指纹认证等系统，来确保数据机房的正常运行。同时作为数据机房网络安全服务内容，数据机房可以为用户提供网络安全及保护方面服务。根据需要，数据机房客户的所有服务器状态都可通过设在数据机房内部网管控制中心的统一控制台来监控。可靠性XXX公司的数据机房解决方案充分考虑到对于数据机房管理的重要性。网络控制中心（ONC）所提供每周7天，每天24小时不间断网络监控、技术服务与支持，可以保证在出现问题的最短时间内，用户可以得到立即告警或数据机房在得到授权情况下的对于问题最佳最快处置。同时，高标准的机房控制中心确保提供恒温、恒湿的机房环境以及自动防火告警等项服务。机房设计依据计算机等电子高精密设备，档次越高，对外部环境条件要求越高。过去修建的简单机房普遍不能适应发展的需要，如何为高精密设备创造一个安全可靠的运行环境，保证系统的正常工作，是机房工程的核心任务。本设计方案针对系统的具体条件和需求，基于以下的事实依据和假定依据：1．事实依据甲方提供的设计要求说明书及有关图纸。《电子计算机机房设计规范》GB50174-93《计算机场地技术条件》GB2287-89《计算机场地安全要求》GB9361-88《计算机机房活动地板技术条件》GB6650-86《建筑物防雷设计规范》GB50057-94《高层民用建筑设计防火规范》GBJ45《电子计算机机房施工及验收规范》SJ/T30003-93《空调与通风工程施工及验收规范》《装修工程施工及验收规范》《建筑设计防火规范》TJ162．假定依据整个方案设计及施工的可行性讨论，均满足以下假定的条件。工程现场有足够的空间供施工设备及材料的存放；现场有电力足够的安全施工电源；有适当的垂直运输设备供材料，设备的搬运；机房专用空调的室外冷凝机组有足够的安装平台空间，与主机高度差不超过10米；机房的位置满足机房场地的技术要求：不受震动影响，不受外来电磁影响，不受渗水危险的影响等。项目总体设计目标性能指标全天24小时不间断运行全年故障累计时间小于4小时全年故障连续停机时间小于1小时抗灾害能力市政停水、停电时亦能正常运作符合计算站场地国家消防标准符合计算站场地国家防雷标准机房环境规范根据有关国家标准及
