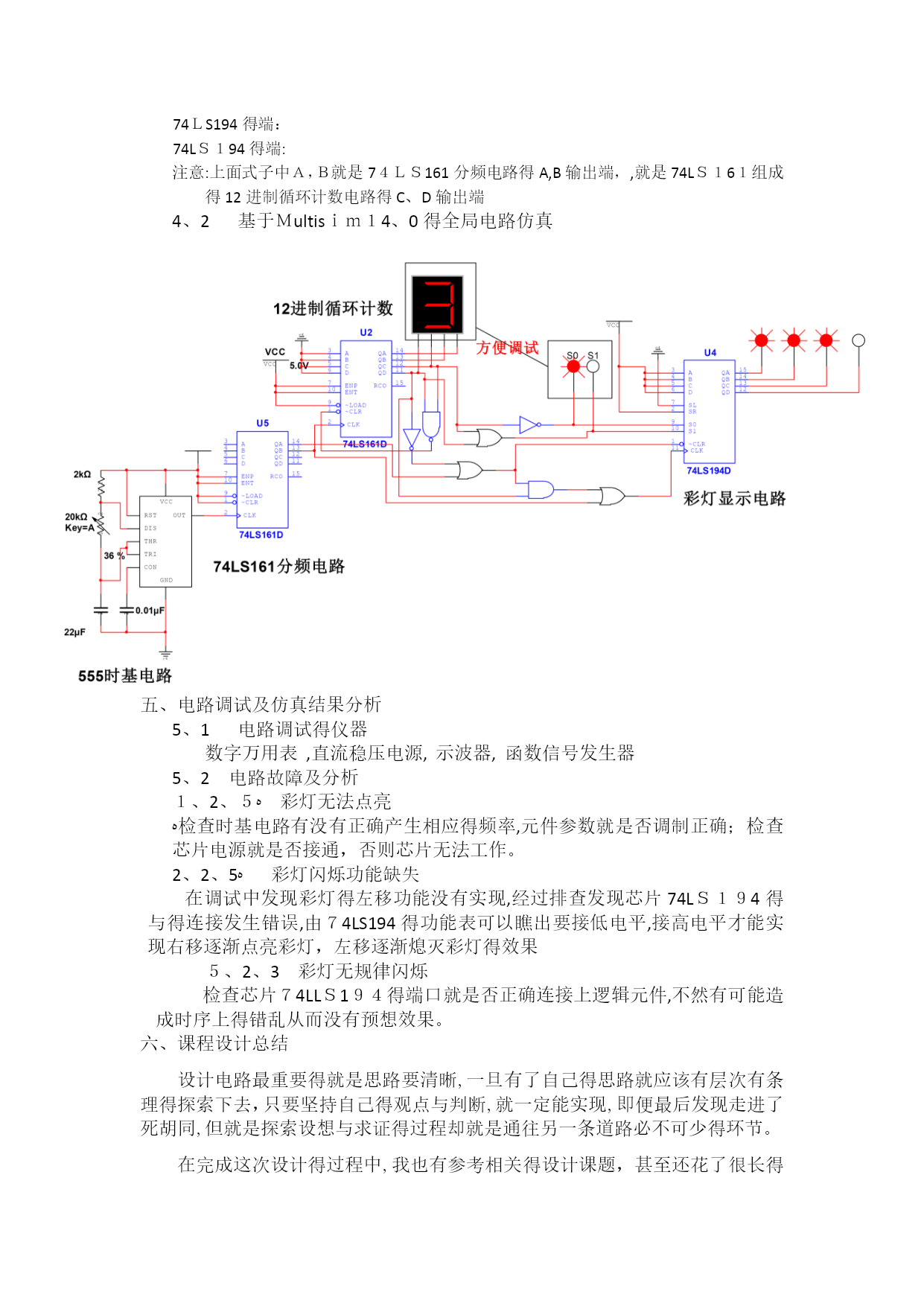

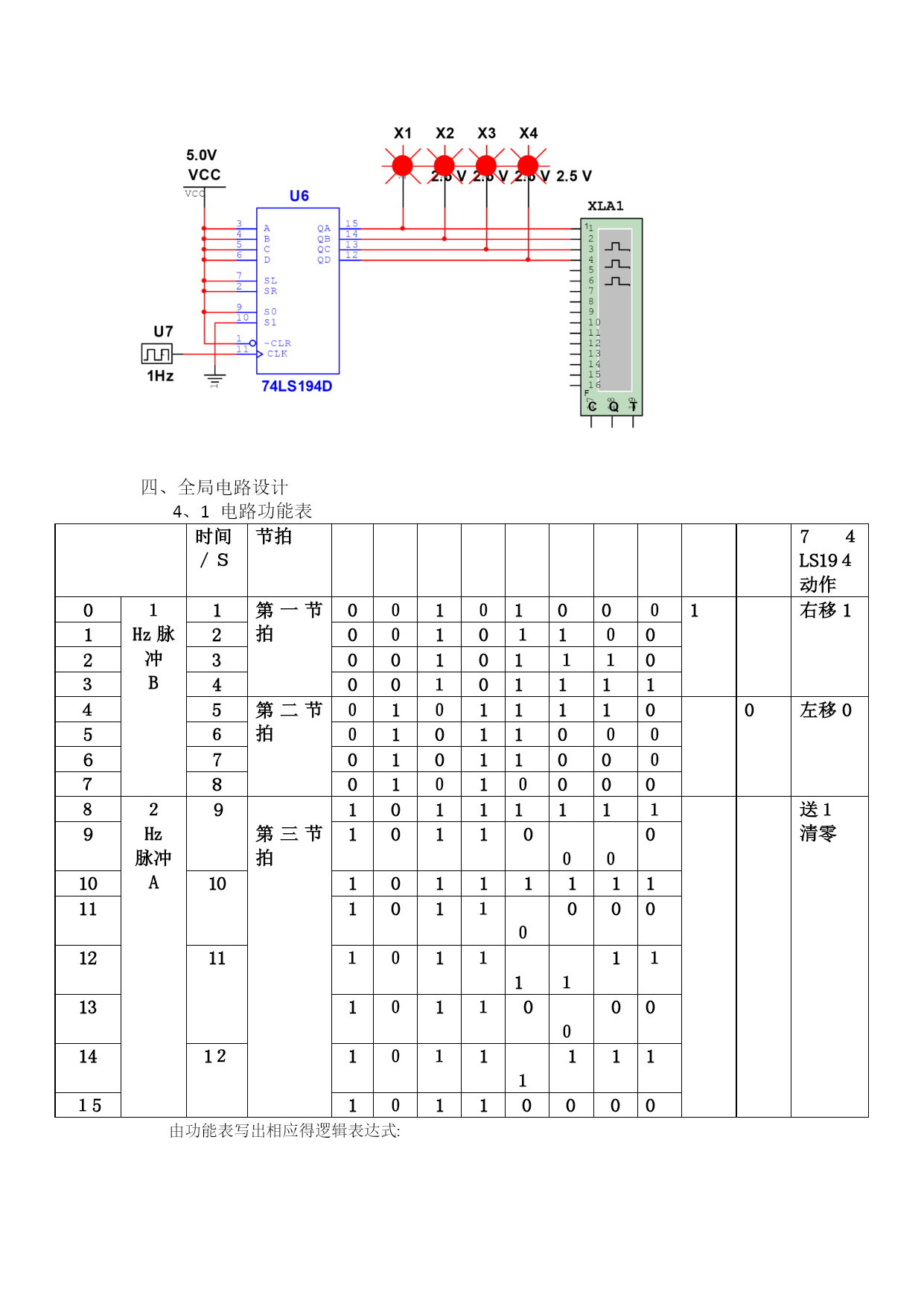

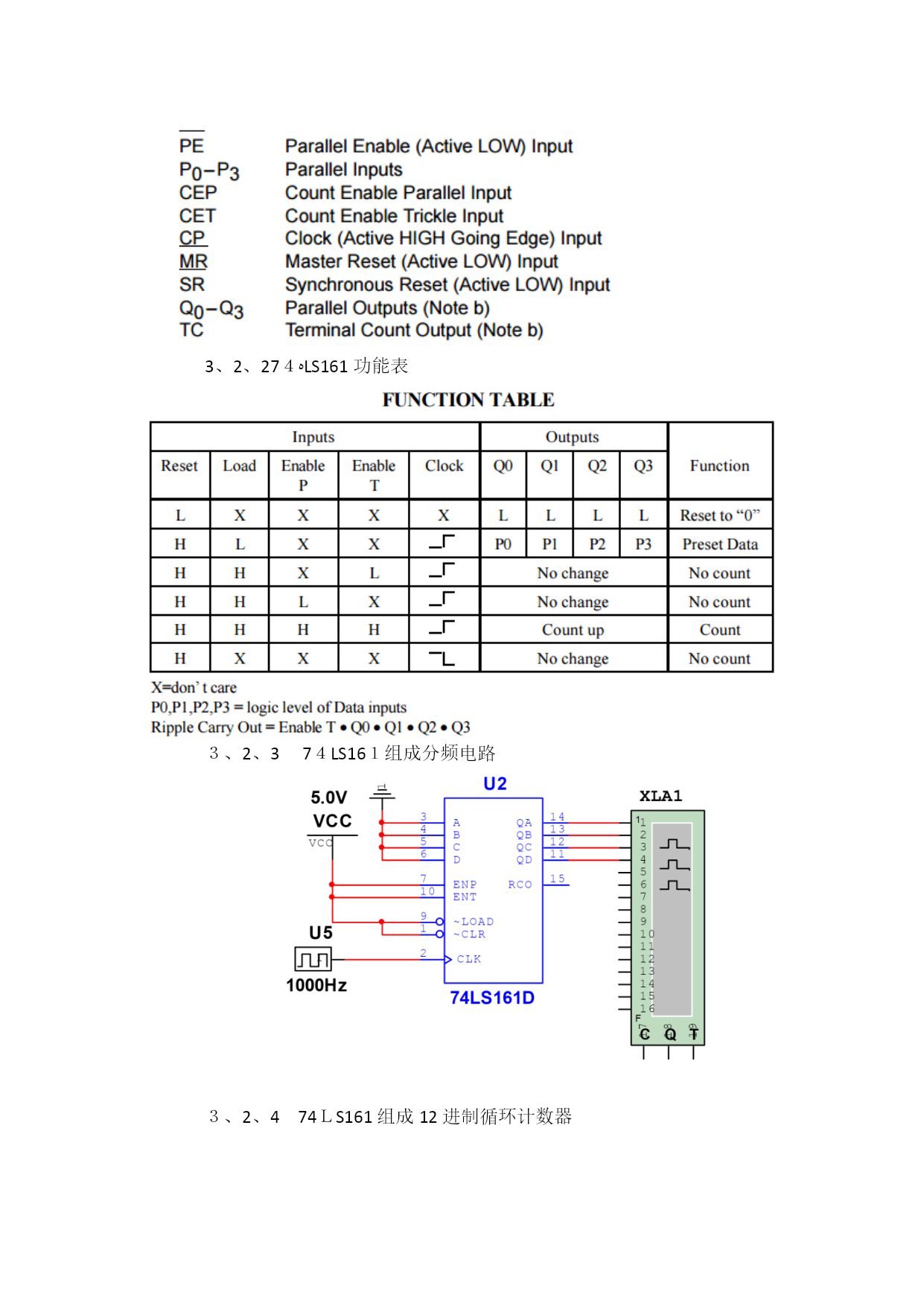

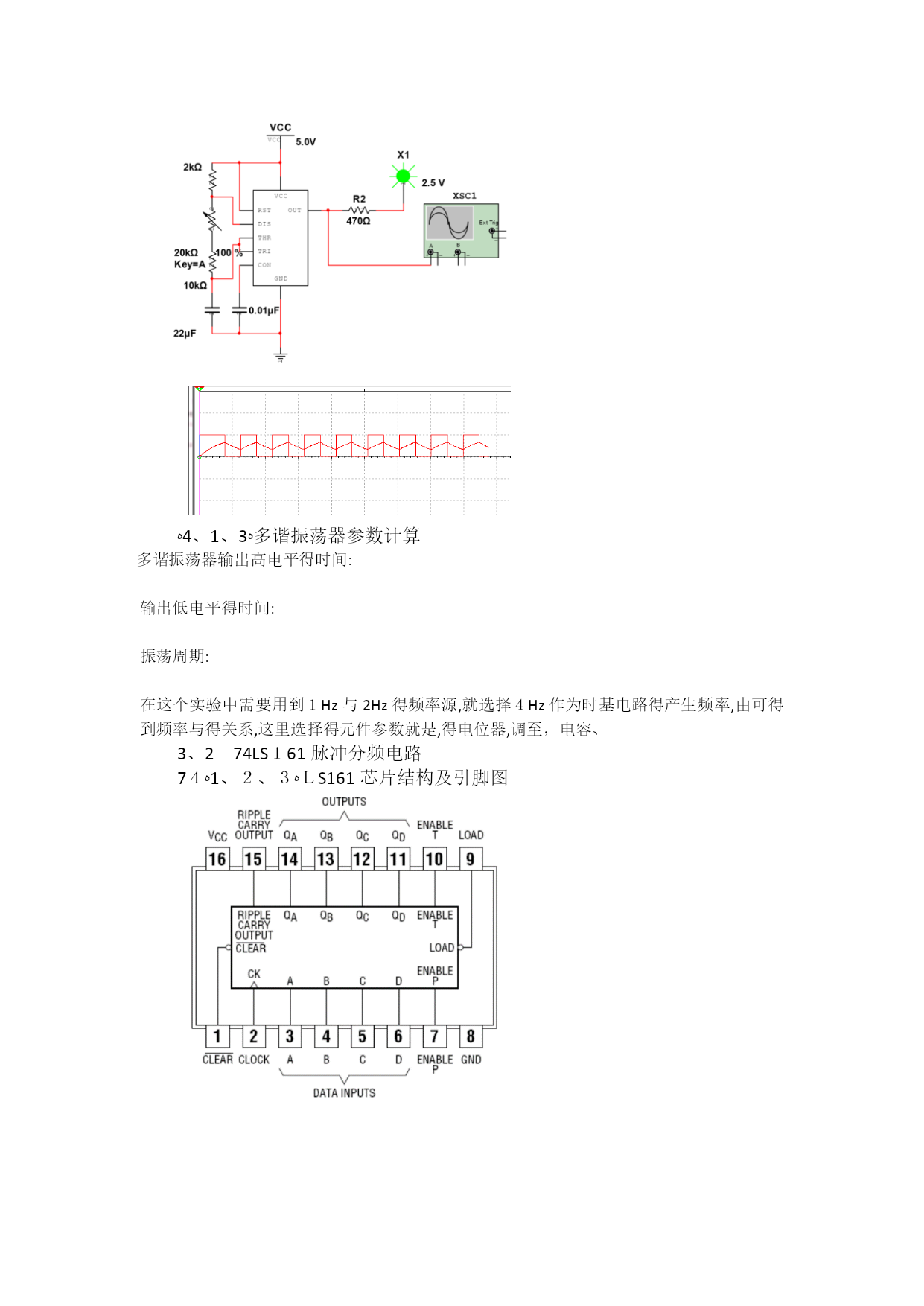

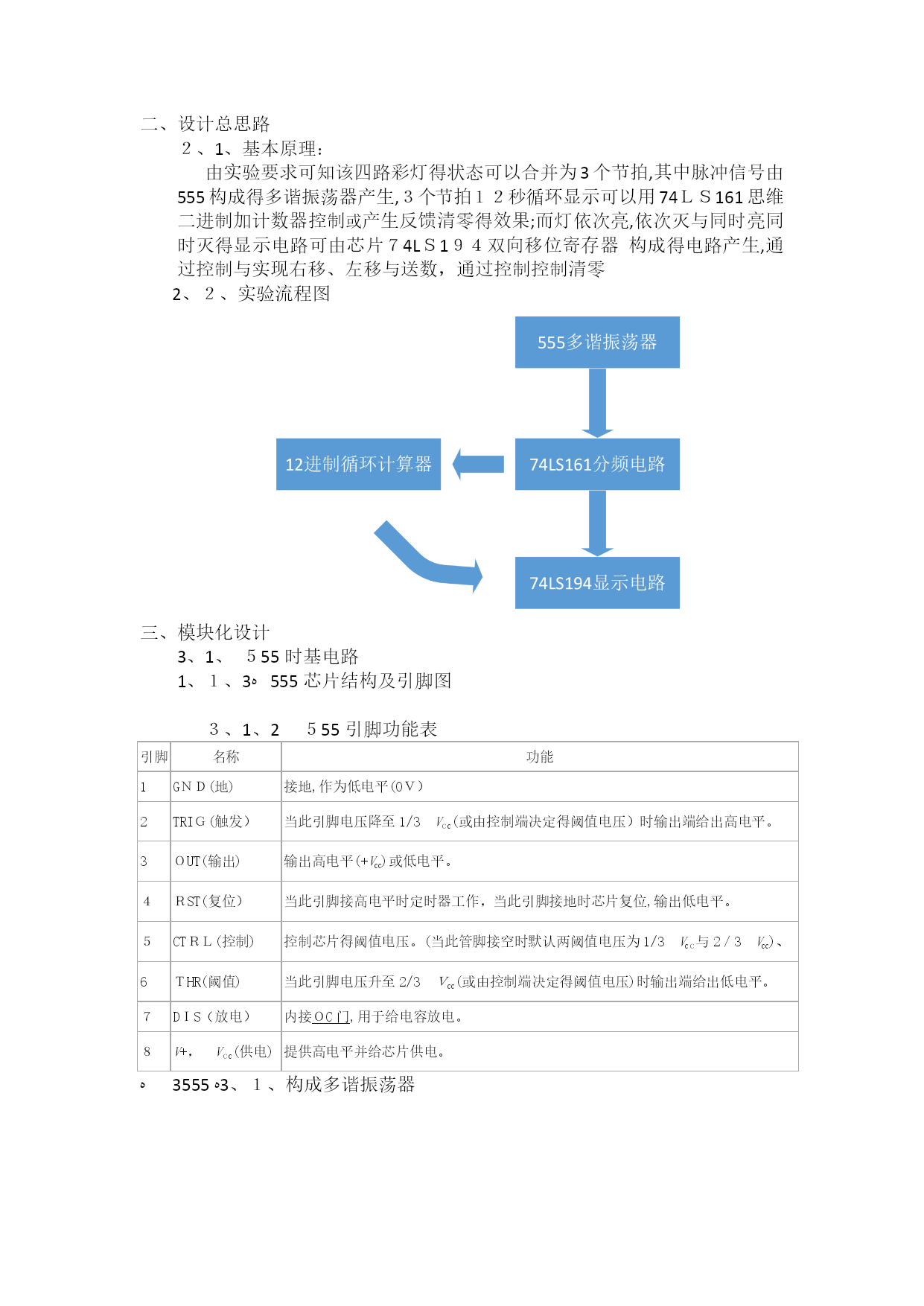

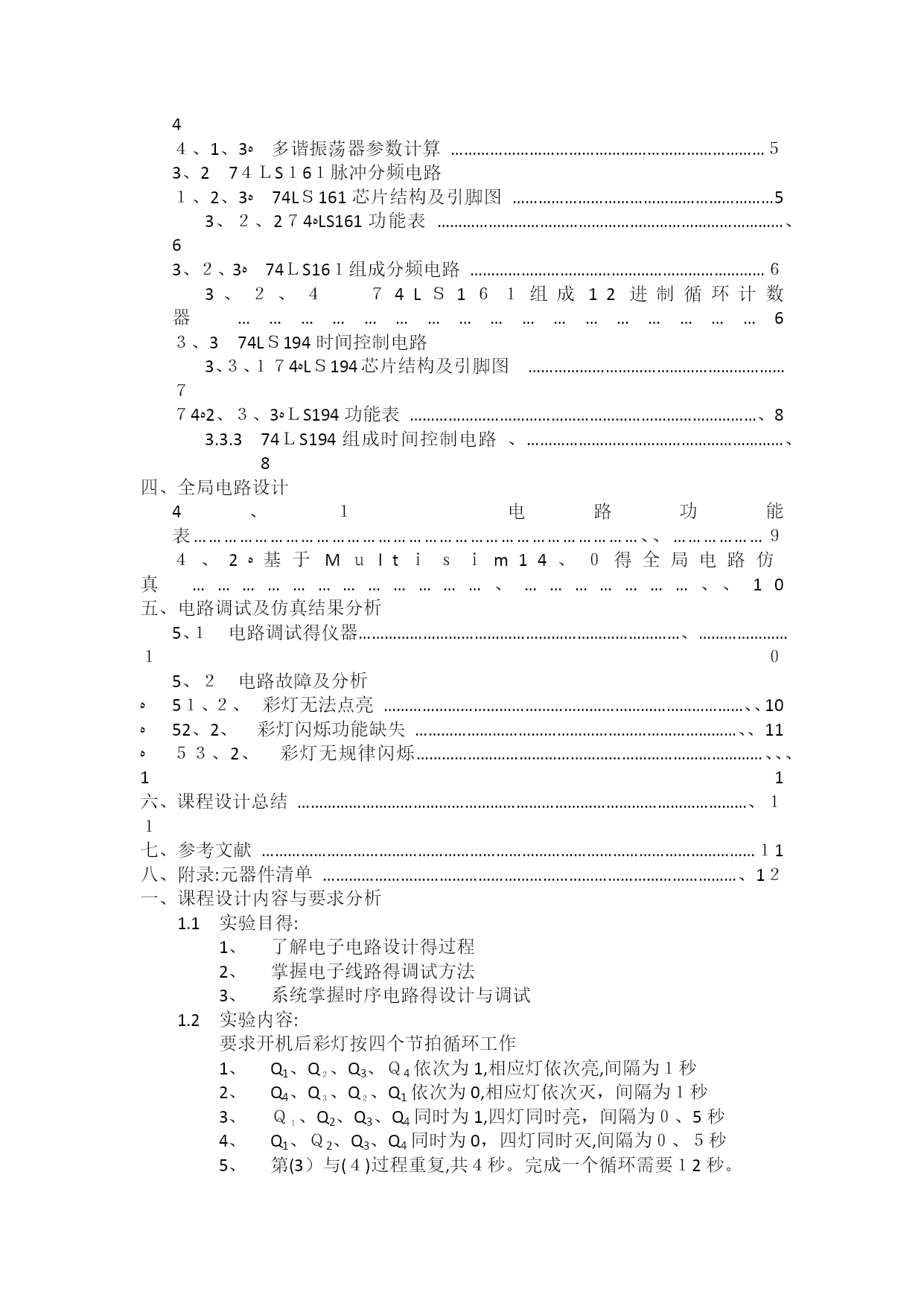

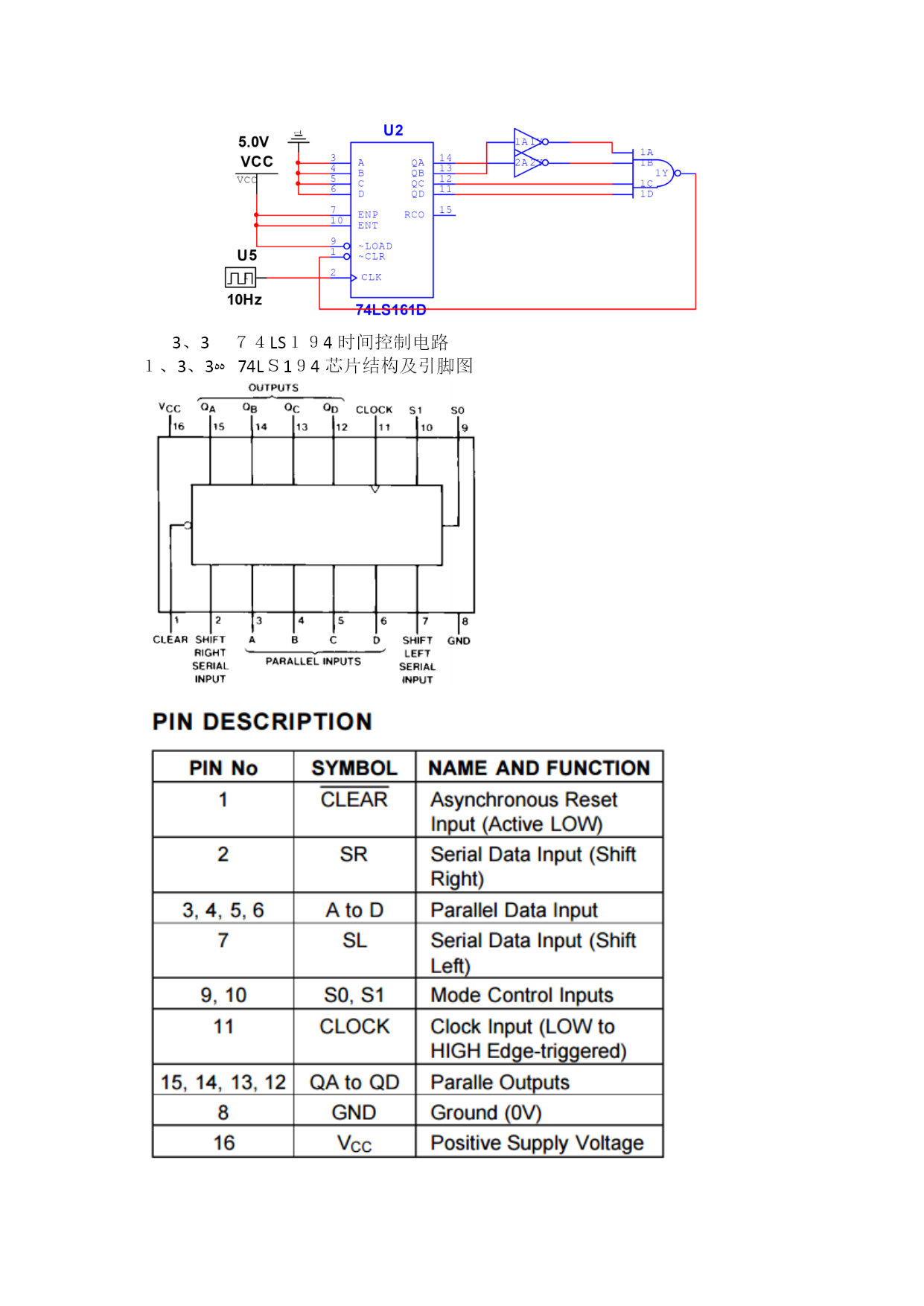

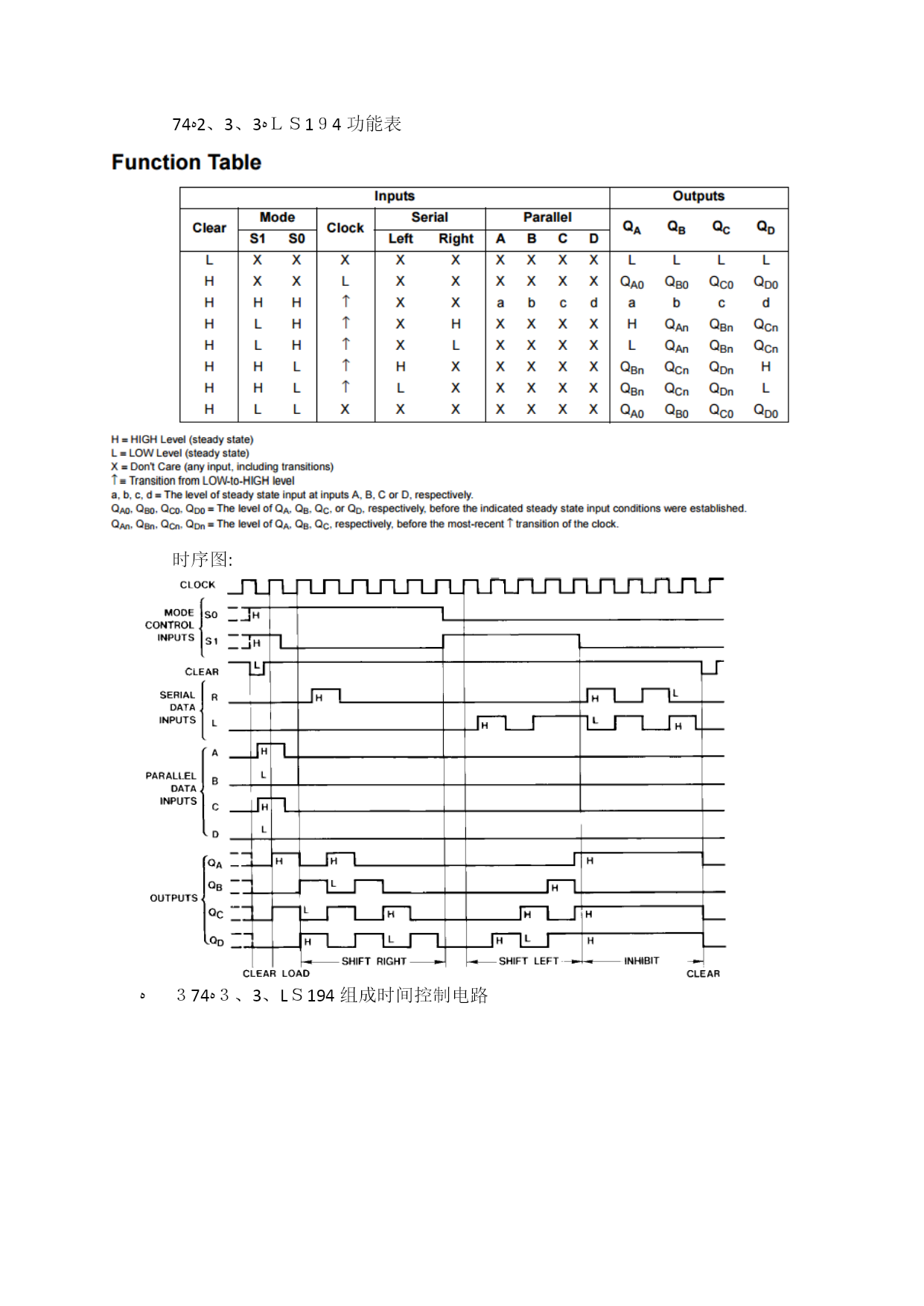

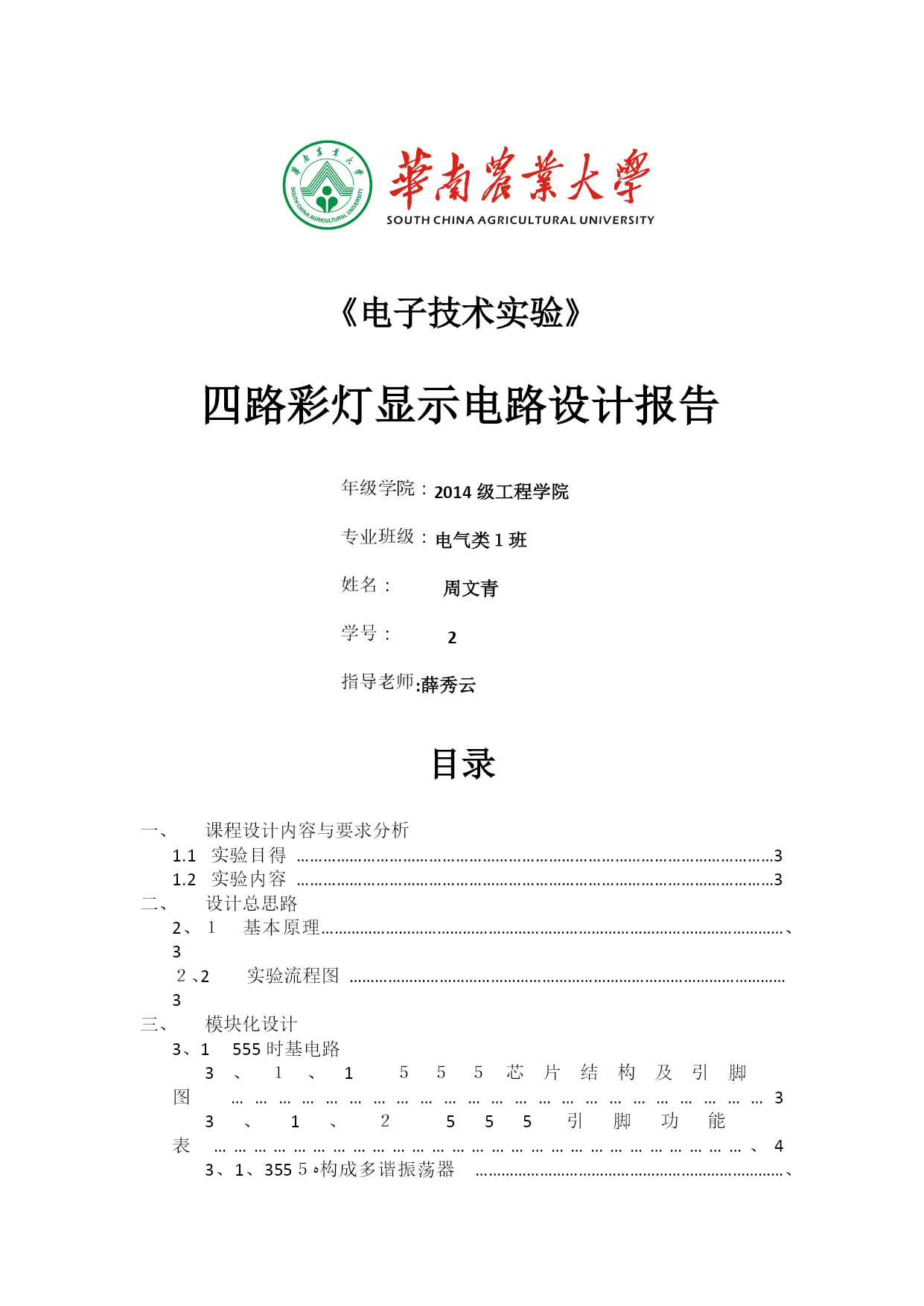

《电子技术实验》四路彩灯显示电路设计报告2014级工程学院电气类１班周文青2:薛秀云目录课程设计内容与要求分析实验目得………………………………………………………………………………………………3实验内容………………………………………………………………………………………………3设计总思路2、１基本原理………………………………………………………………………………………………、3２、2实验流程图…………………………………………………………………………………………3模块化设计3、1555时基电路3、１、1５５５芯片结构及引脚图……………………………………………………………33、1、２555引脚功能表………………………………………………………………………、43、1、3ﻩ55５构成多谐振荡器………………………………………………………………、4ﻩ3、1、４多谐振荡器参数计算………………………………………………………………５3、27４ＬS１6１脉冲分频电路ﻩ3、2、１74LＳ161芯片结构及引脚图……………………………………………………53、２、2ﻩ７4LS161功能表………………………………………………………………………、6ﻩ3、２、374ＬS16１组成分频电路……………………………………………………………６3、２、４７4LＳ1６１组成12进制循环计数器……………………………………………6３、374LＳ194时间控制电路3、３、１ﻩ７4LＳ194芯片结构及引脚图……………………………………………………７ﻩ3、３、2ﻩ７4ＬS194功能表………………………………………………………………………、874ＬS194组成时间控制电路、……………………………………………………、8四、全局电路设计4、１电路功能表……………………………………………………………………………、、………………９４、2ﻩ基于Mｕltｉｓｉm14、０得全局电路仿真………………………………、…………………、、10五、电路调试及仿真结果分析5、１电路调试得仪器…………………………………………………………………、…………………１０5、２电路故障及分析ﻩ5、２、１彩灯无法点亮…………………………………………………………………………、、10ﻩ5、2、2彩灯闪烁功能缺失…………………………………………………………………、、11ﻩ５、2、３彩灯无规律闪烁………………………………………………………………………、、、11六、课程设计总结……………………………………………………………………………………………、１１七、参考文献……………………………………………………………………………………………………１1八、附录:元器件清单……………………………………………………………………………………、1２课程设计内容与要求分析实验目得:了解电子电路设计得过程掌握电子线路得调试方法系统掌握时序电路得设计与调试实验内容:要求开机后彩灯按四个节拍循环工作Q1、Q２、Q3、Ｑ4依次为1,相应灯依次亮,间隔为１秒Q4、Q３、Q２、Q1依次为0,相应灯依次灭，间隔为１秒Ｑ１、Q2、Q3、Q4同时为1,四灯同时亮，间隔为０、5秒Q1、Ｑ2、Q3、Q4同时为0，四灯同时灭,间隔为０、５秒第(3）与(４)过程重复,共４秒。完成一个循环需要１2秒。设计总思路２、1、基本原理：由实验要求可知该四路彩灯得状态可以合并为3个节拍,其中脉冲信号由555构成得多谐振荡器产生,３个节拍１２秒循环显示可以用74ＬＳ161思维二进制加计数器控制或产生反馈清零得效果;而灯依次亮,依次灭与同时亮同时灭得显示电路可由芯片７4LＳ1９４双向移位寄存器构成得电路产生,通过控制与实现右移、左移与送数，通过控制控制清零2、２、实验流程图模块化设计3、1、５55时基电路ﻩ3、１、1555芯片结构及引脚图３、1、2５55引脚功能表引脚名称功能1GＮＤ(地)接地,作为低电平(0Ｖ）2TRIＧ(触发）当此引脚电压降至1/3VＣC(或由控制端决定得阈值电压）时输出端给出高电平。3ＯUT(输出)输出高电平(+VCC)或低电平。４ＲST(复位）当此引脚接高电平时定时器工作，当此引脚接地时芯片复位,输出低电平。５CTＲＬ(控制)控制芯片得阈值电压。(当此管脚接空时默认两阈值电压为1/3VCＣ与2／3VCC)、6ＴHR(阈值)当此引脚电压升至2/3ＶCC(或由控制端决定得阈值电压)时输出端给出低电平。７DＩS（放电）内接HＹPＥRＬINK""\ｏ"集电极开路"ＯC门,用于给电容放电。８V+，VＣC(供电)提供高电平
