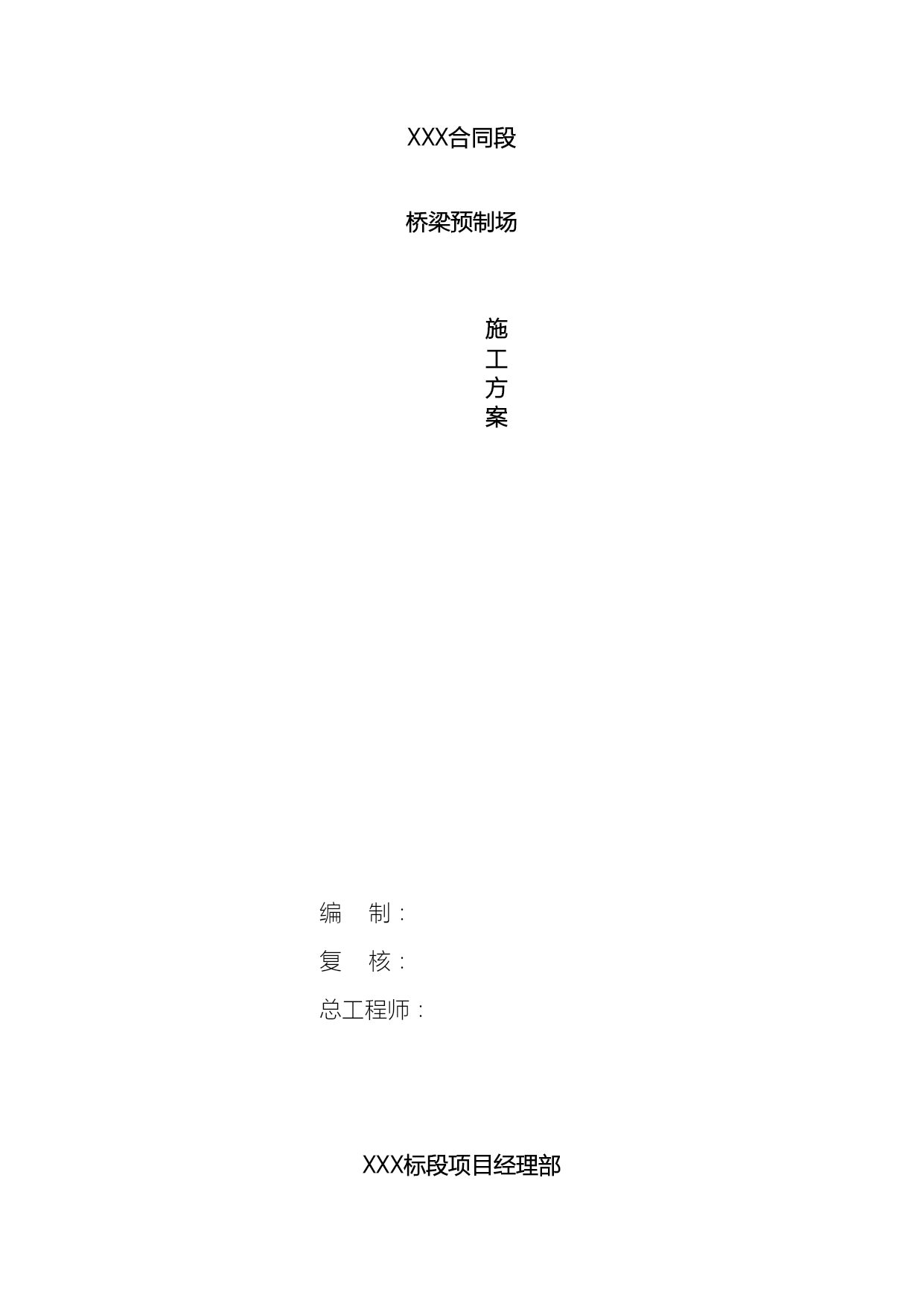

PAGE\*MERGEFORMAT282020年4月19日30米预制T梁施工方案文档仅供参考，不当之处，请联系改正。XXX合同段桥梁预制场施工方案编制：复核：总工程师：XXX标段项目经理部二零XX年XX月XX日目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc"一、工程概况：PAGEREF_Toc\h1HYPERLINK\l"_Toc"二、预制场平面布置及建设方案PAGEREF_Toc\h1HYPERLINK\l"_Toc"1、场地布设PAGEREF_Toc\h1HYPERLINK\l"_Toc"2、场地建设PAGEREF_Toc\h1HYPERLINK\l"_Toc"3、T梁台座制作PAGEREF_Toc\h2HYPERLINK\l"_Toc"三、预制施工技术方案PAGEREF_Toc\h2HYPERLINK\l"_Toc"1、模板制作PAGEREF_Toc\h2HYPERLINK\l"_Toc"2、钢筋制作与预应力孔道制作PAGEREF_Toc\h3HYPERLINK\l"_Toc"3、模板、混凝土施工PAGEREF_Toc\h5HYPERLINK\l"_Toc"4、钢束制作、孔道穿束PAGEREF_Toc\h7HYPERLINK\l"_Toc"5、预应力施工PAGEREF_Toc\h9HYPERLINK\l"_Toc"四、预制梁外观、内在质量验收及改进砼外观质量的措施PAGEREF_Toc\h15HYPERLINK\l"_Toc"五、工程质量通病防治措施PAGEREF_Toc\h18HYPERLINK\l"_Toc"1、钢筋工程PAGEREF_Toc\h18HYPERLINK\l"_Toc"2、混凝土工程PAGEREF_Toc\h18HYPERLINK\l"_Toc"六、预制T梁移梁和存梁：PAGEREF_Toc\h2030米预制T梁施工方案一、工程概况：XX大桥。起点桩号为KXX+XXX，终点桩号为KXX+XXX。桥面净宽为XXXm。上部结构采用30米预应力砼连续小T梁，单幅每孔由XX片T梁组成，小T梁梁高XXX米，中梁梁顶宽XXX米，边梁梁顶宽XXX米，梁高、梁宽一致，跨中腹板厚XX厘米，支点附近腹板厚XX厘米，桥梁横向经过梁跨中横梁及翼缘板的湿接缝连接成整体。二、预制场平面布置及建设方案XX大桥共有30米预制T梁800片，为方便管理，集中在一个预制场进行预制施工。1、场地布设预制场设置在桩号KXX+XX～KXX+XXX的桥头路基上，预制场内设置60t龙门吊2台，场内设办公生活区、制梁区、存梁区、钢筋加工区域、施工便道和搅拌站等。根据总体施工进度计划预制T梁工期为8个月，预制场设置32个T梁底模，4套T梁侧模，4套内模，可适工期和进度情况适当增加。预制场内T梁底模按顺桥向布置。场地内设置2台60T龙门吊，用于移梁，2台5T龙门吊用于立模和浇筑混凝土，张拉、压浆设备各2套，运梁平车1辆。计划设两个存梁区，计划存梁能力为50片。建设好的预制场日生产能力为4片。见预制场平面布置图。2、场地建设预制场场地范围内，路基填至预设的标高整平压实后，铺设10cm厚级配砂砾垫层，场地全部采用C20砼进行硬化，砼厚度不小于10cm。场地硬化按照四周低、中心高的原则进行。场地四周设置排水沟，做到雨天不泥泞、不积水，晴天不扬尘。在预制场适当位置设置接线电箱，同时安装触电保护装置并由专门电工负责管理，布线时充分考虑预制梁施工时机械的影响，做到安全合理布线，并做到文明施工、文明用电。场地内根据梁体养生时间设置自动喷淋设施，喷淋水压加压泵保证提供足够的水压，确保梁体每个部位养护到位。3、T梁台座制作沿路基方向布设台座，用钢筋混凝土修建固定台座，台座宽比梁底宰10mm长度按30.5设计。30米T梁台座两端基坑三米范围内深60cm，基坑底部充分夯实。在基坑中布置钢筋网后，浇筑基础内和地面以上30cm的C30砼。施工台座砼时，注意预埋5cm宽槽钢于底座4周，槽钢与底座砼高度一致。槽钢下部每隔0.5m预埋一直径为4cm的PVC管，加固T梁侧模板时用来对穿拉筋。5mm厚钢板直接焊于槽钢上。为了防止预制梁上拱过大，预制梁应设置向下的二次抛物线反拱，反拱值的设计原则是使梁体在二期恒载施加前上拱度不超过20mm；在施工台座时，在台座中间设置17mm反拱度。在吊装孔位置处留30
