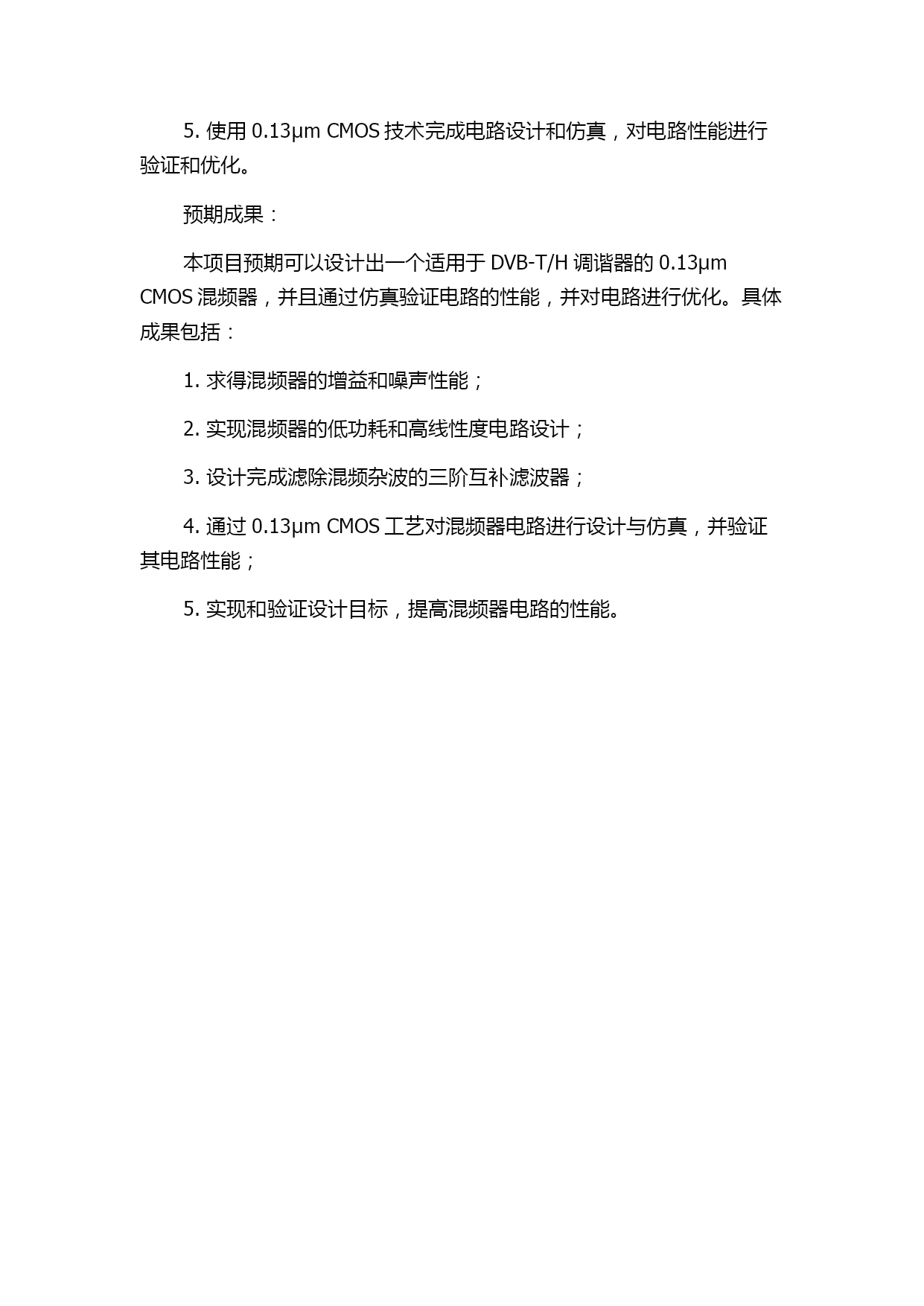

应用于DVB-T/H调谐器的0.13μmCMOS混频器设计的开题报告项目背景:随着数字电视技术的飞速发展,数字电视广播技术(DVB-T)已经成为了国际上最通行的数字电视广播标准之一。DVB-T调谐器是数字电视广播接收器中非常重要的一个组成部分,而混频器则是其中必不可少的关键器件之一。本项目旨在设计一款适用于DVB-T/H调谐器的0.13μmCMOS混频器。项目目标:本项目的主要目标是设计一款适用于DVB-T/H调谐器的0.13μmCMOS混频器。具体目标包括:1.设计具有高增益和低噪声的混频器电路;2.设计使用三阶互补滤波器来滤除混频器产生的混频杂波;3.实现低功耗和高线性度混频器电路;4.在0.13μmCMOS技术上完成混频器电路的设计与仿真。技术路线:1.选取合适的混频器拓扑结构,根据设计要求和电路特性进行电路设计;2.分析混频器电路的噪声和增益特性,并根据分析结果对电路进行优化;3.设计三阶互补滤波器,用于滤除混频器产生的混频杂波;4.采用低功耗和高线性度的电路设计技术,优化混频器电路的性能;5.使用0.13μmCMOS技术完成电路设计和仿真,对电路性能进行验证和优化。预期成果:本项目预期可以设计出一个适用于DVB-T/H调谐器的0.13μmCMOS混频器,并且通过仿真验证电路的性能,并对电路进行优化。具体成果包括:1.求得混频器的增益和噪声性能;2.实现混频器的低功耗和高线性度电路设计;3.设计完成滤除混频杂波的三阶互补滤波器;4.通过0.13μmCMOS工艺对混频器电路进行设计与仿真,并验证其电路性能;5.实现和验证设计目标,提高混频器电路的性能。
