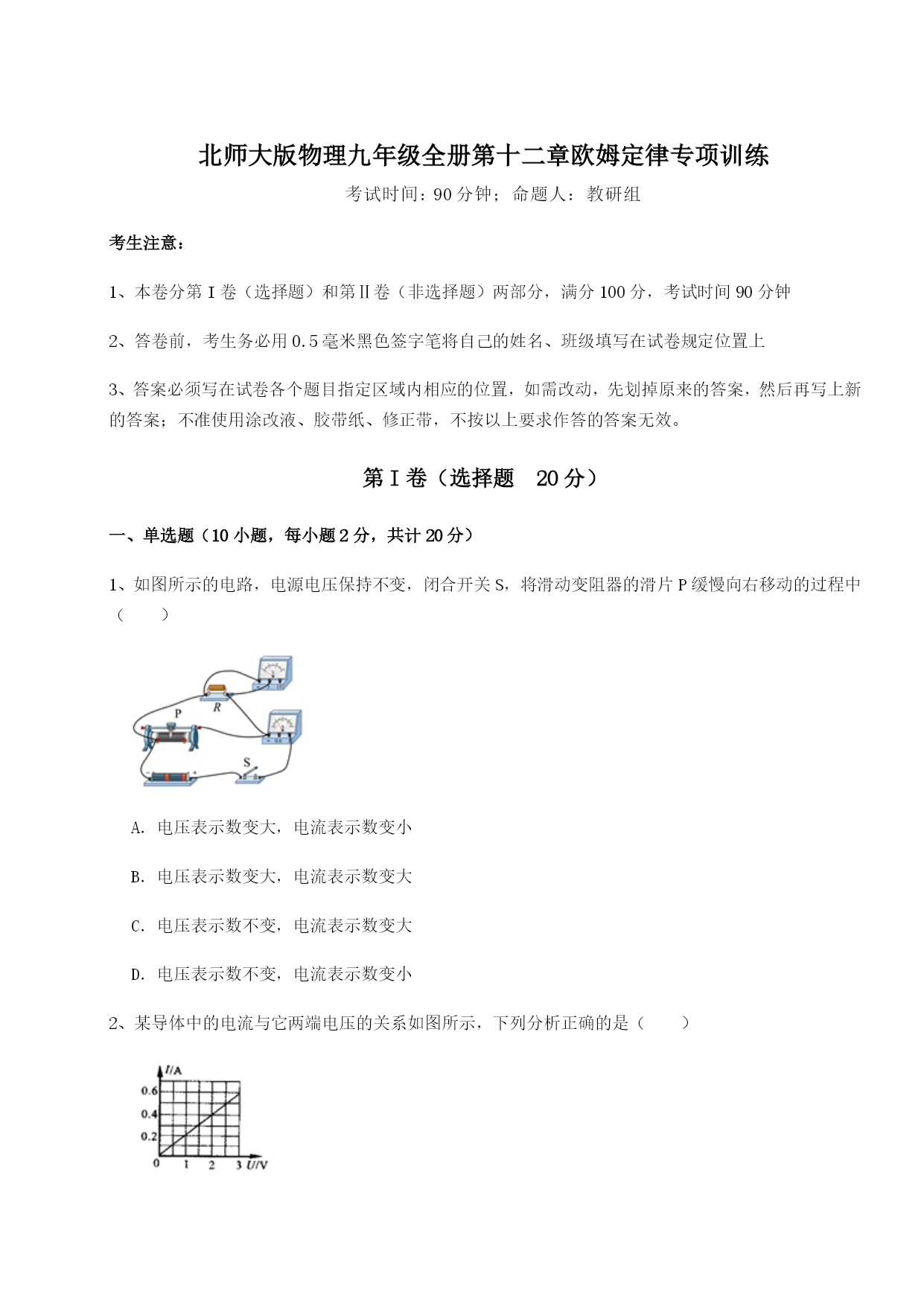

北师大版物理九年级全册第十二章欧姆定律专项训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（）A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数不变，电流表示数变大D．电压表示数不变，电流表示数变小2、某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（）A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．该导体的电阻为5ΩD．当导体两端的电压为2V时，电流为0.6A3、如图所示电路，电源两端电压不变，R1、R2和R3为三个定值电阻。R1的阻值为10Ω。当开关S1闭合、开关S接1时，电流表的示数为0.9A。当开关S1闭合、开关S接2时，电流表的示数为0.6A，电阻R1两端的电压为U1。当开关S1断开、开关S接2时，电流表的示数为0.15A，电阻R1两端的电压为U1′。下列判断正确的是（）A．U1∶U1′=4∶3B．R2的阻值为5ΩC．R3的阻值为30ΩD．电源两端电压为9V4、将定值电阻和，串联后接入如图甲所示的电路中，已知电源电压恒定不变，闭合开关，。将定值电阻和改为并联后接在原电源的两端，如图乙所示，闭合开关S，两电阻仍正常工作。下列判断中正确的是（）A．B．C．D．5、如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴转动，另一端固定着一个浮子。下列说法正确的是()A．油量变少，电流表示数不变B．油量越少，电流表示数越大C．油量越多，电流表示数越小D．油量越多，电流表示数越大6、法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于巨磁电阻(GMR)效应而荣获2007年诺贝尔物理学奖。如图4是研究巨磁电阻特性的原理示意图。实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，这说明()A．电磁铁的左端为S极B．通过灯泡的电流增大C．巨磁电阻的阻值随磁场的减弱而明显增强D．巨磁电阻的阻值与磁场的强弱没有关系7、如图所示，小阳同学做电学实验时误把电流表和电压表的位置接反了。闭合开关，会出现的现象是（）A．电流表被烧坏B．小灯泡发光C．电流表无示数，电压表有示数D．电流表有示数，电压表无示数8、下列说法正确的是（）A．验电器工作的原理是异种电荷相互吸B．塑料，陶瓷，铅笔芯，大地都是绝缘体C．毛皮摩擦橡胶棒起电的过程中，电子从毛皮转移到橡胶棒D．根据R=可知，导体电阻与导体两端电压成正比，与通过导体的电流成反比9、如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（）A．A示数变大，V1示数变小，V2示数变大B．V1示数的变化量与A示数的变化量之比不变C．A示数不变，V1示数与A示数之比变大D．A示数变大，V2示数与A示数之比不变10、如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了∆U和∆I。下列分析正确的是（）A．变大B．变小C．不变D．先变小后变大第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，闭合开关S，灯L1、L2都能发光，则甲是表、乙是表，此时甲、乙两表的示数之比为3:4，则L1、L2电阻之比为。2、如图所示，电源电压保持不变，闭合开关S后，两灯均发光（假设灯丝电阻不变），电压表示数为U，过一段时间后，突然两灯均熄灭，且有一个电表的示数变大，已知两灯中仅有一个出现了故障，请你判断故障情况是。若此时电压表的示数为4U，则小灯泡、的电阻之比为排除故障后，将小灯泡和的位置互换，闭合开关S后电表示数一定不发生变化的是表。3、如图是关于电阻A、B的I﹣U图象。由图可知，电阻值较大的电阻是Ω，若将电阻A、B并联在电压为2V的电源两端，则电路中干路电流是A4、如图所示为通过A和B的两个电路元件中的电流与两端电压的关系的图像，由此可知元件是定值电阻，它的阻值为Ω。5、如图所示电路，电阻R1＝3Ω，R2＝
