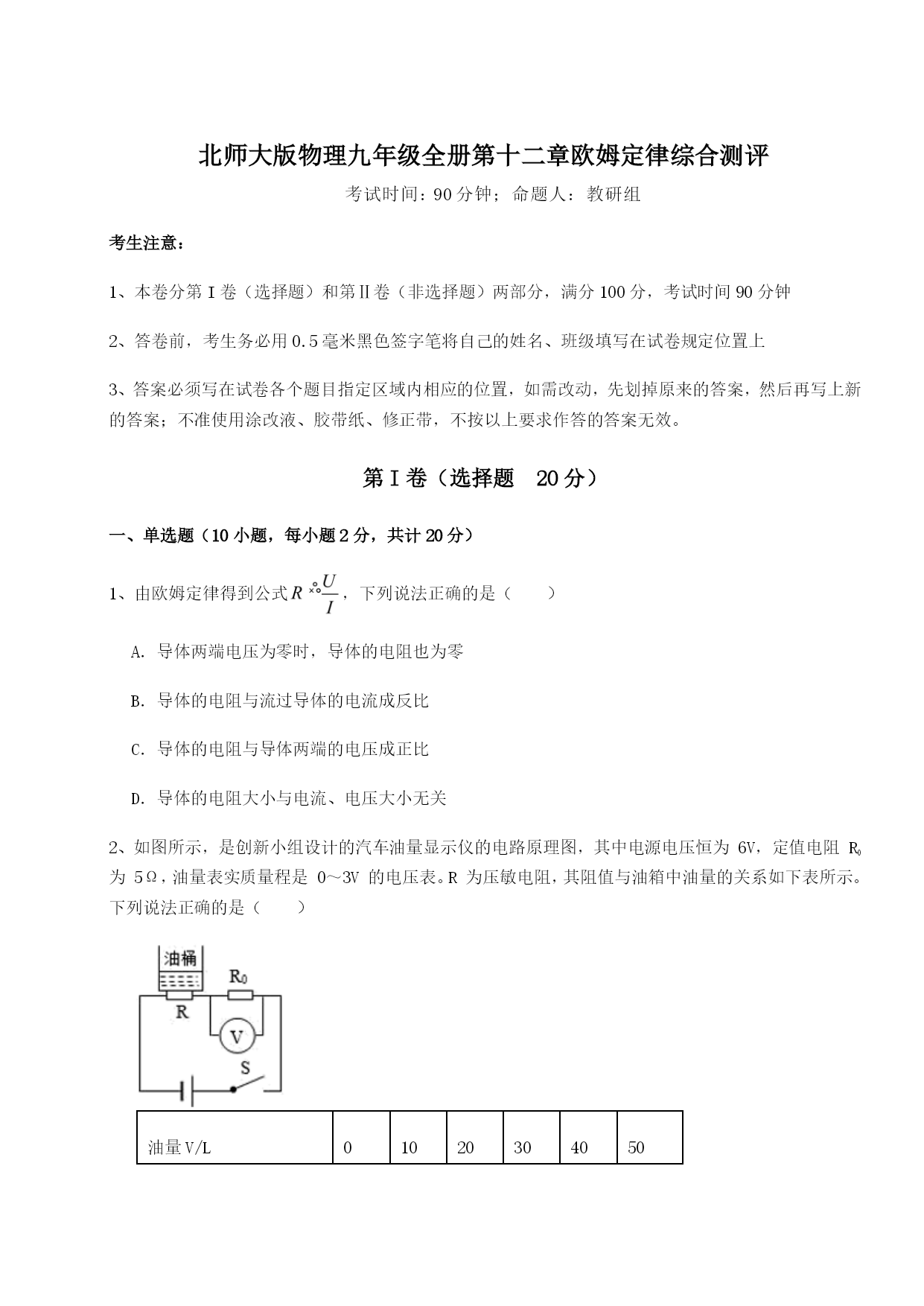

北师大版物理九年级全册第十二章欧姆定律综合测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、由欧姆定律得到公式，下列说法正确的是（）A．导体两端电压为零时，导体的电阻也为零B．导体的电阻与流过导体的电流成反比C．导体的电阻与导体两端的电压成正比D．导体的电阻大小与电流、电压大小无关2、如图所示，是创新小组设计的汽车油量显示仪的电路原理图，其中电源电压恒为6V，定值电阻R0为5Ω，油量表实质量程是0～3V的电压表。R为压敏电阻，其阻值与油箱中油量的关系如下表所示。下列说法正确的是（）油量V/L01020304050压敏电阻R/Ω2520151052.5A．油箱油量增多时，压敏电阻R的阻值变大B．电压表示数为3V时，油箱中的油量为50LC．油箱中的油量为20L时，R0两端的电压为1.5VD．油箱中油量减少时，电路消耗电能的总功率变大3、如图所示，闭合开关，两灯都正常发光，电流表和电压表都有示数。若灯L2断路，则电流表和电压表的读数将（）A．变大；变大B．不变；变大C．变小；不变D．都变为零4、某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述错误的是（）A．该同学研究的是电流和电阻的关系B．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小C．实验中电压表的示数保持2.5V不变D．将Rx从5Ω换成10Ω后，应将滑片P向左移5、小红将酒精气体传感器、电阻R与电压表组成如图所示电路。闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐减小。此过程中（）A．电阻R的功率在逐渐减小B．传感器的电阻逐渐减小C．传感器的电阻可能不变D．电阻R的电压与传感器的电压之和逐渐减小6、如图所示的电路中，电阻R2的阻值为15Ω。当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。下列说法正确的是（）A．电阻R1的阻值为10ΩB．当开关S1、S2闭合时，通过电阻R1的电流为0.5AC．当开关S1、S2闭合时，电流表A1测量的是通过R2的电流D．当开关S1闭合、S2断开时，电流表A2的示数为0.5A7、如图甲所示的电路中，R1是定值电阻，电流表量程为0~0.6A，图乙是电阻箱R2的电功率与其电阻大小变化关系的部分图像，则下列说法正确的是（）A．电源电压为6VB．R1的阻值为20ΩC．R2能安全连入电路中的最小电阻值为10ΩD．R2为20Ω时，整个电路通电10s耗电32J8、如图所示，当开关S闭合时，电流表A1、A2的示数之比为3∶5，灯L1、L2灯丝的电阻、之比为（）A．2∶3B．3∶2C．3∶5D．5∶39、如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是（）A．B．C．D．10、如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。下列判断正确的是（）A．电子秤的刻度表可能是由电流表或电压表改装而成的B．秤盘里放的东西越重，电路中的电流越小C．秤盘里放的东西越重，AB电阻两端的电压越小D．R0电阻去掉后，也能保证电路安全工作第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、有两个电路元件A和B，流经各元件的电流I与其两端电压U的关系如图所示。把A、B两元件串联起来接在某一电源两端，测得电路中电流为0.2A，则此时RA：RB＝；若把A、B元件并联起来接在1V电源两端，电路中的总电流为A，此时RB＝Ω。2、如图所示的电路中，电压U保持不变，其中R1＝40Ω、R2＝60Ω。当开关S断开时，电流表示数为0.9A，则当开关S闭合时，电流表示数为A。3、如图所示电路中，闭合开关S后，电流表的示数为0.5A，电流表的示数为0.4A．则通过电阻R2的电流为A，电阻R1与R2的阻值之比为．4、家庭电路中的电视机与空调是连接的（选填“串联”或“并联”
