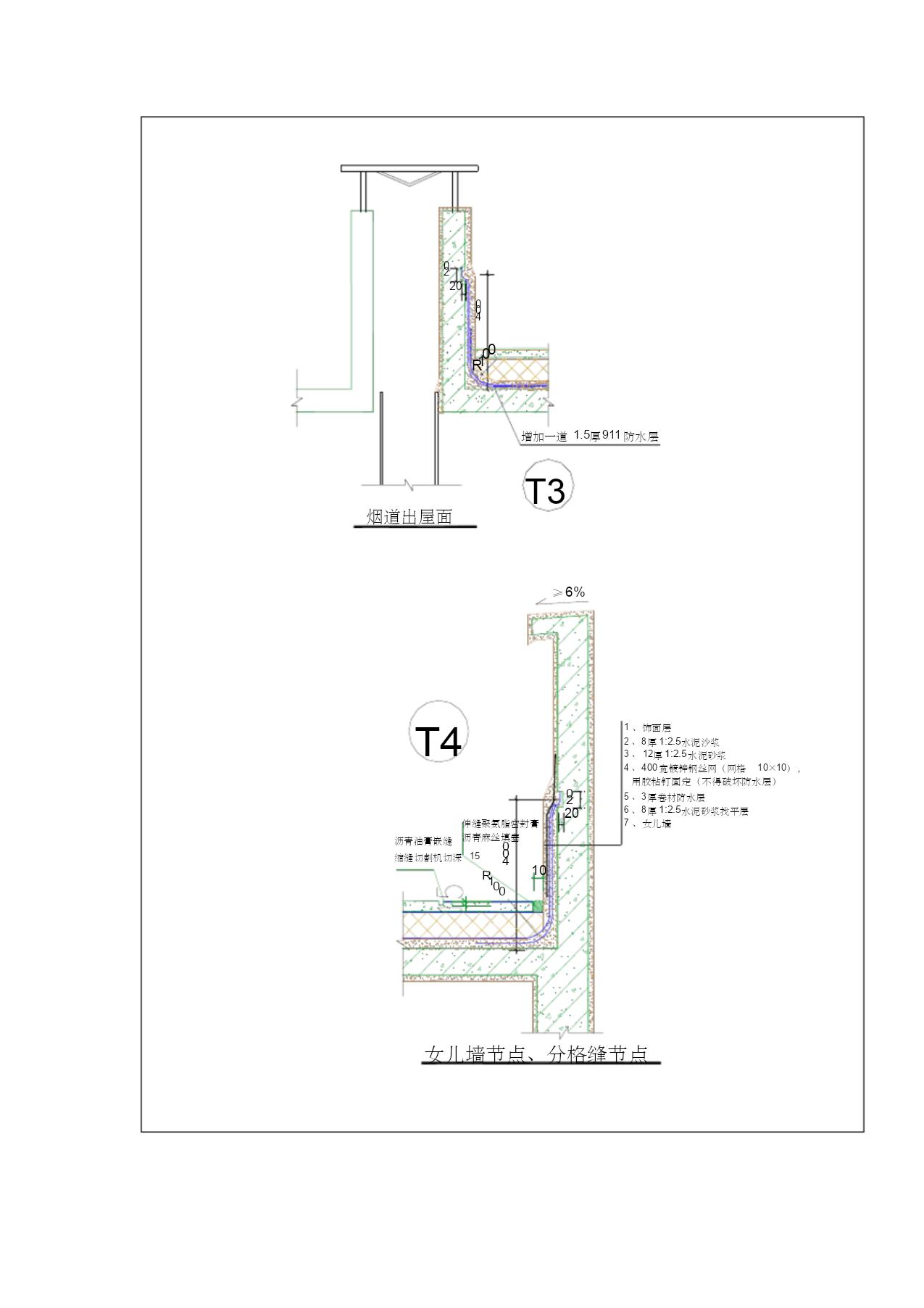

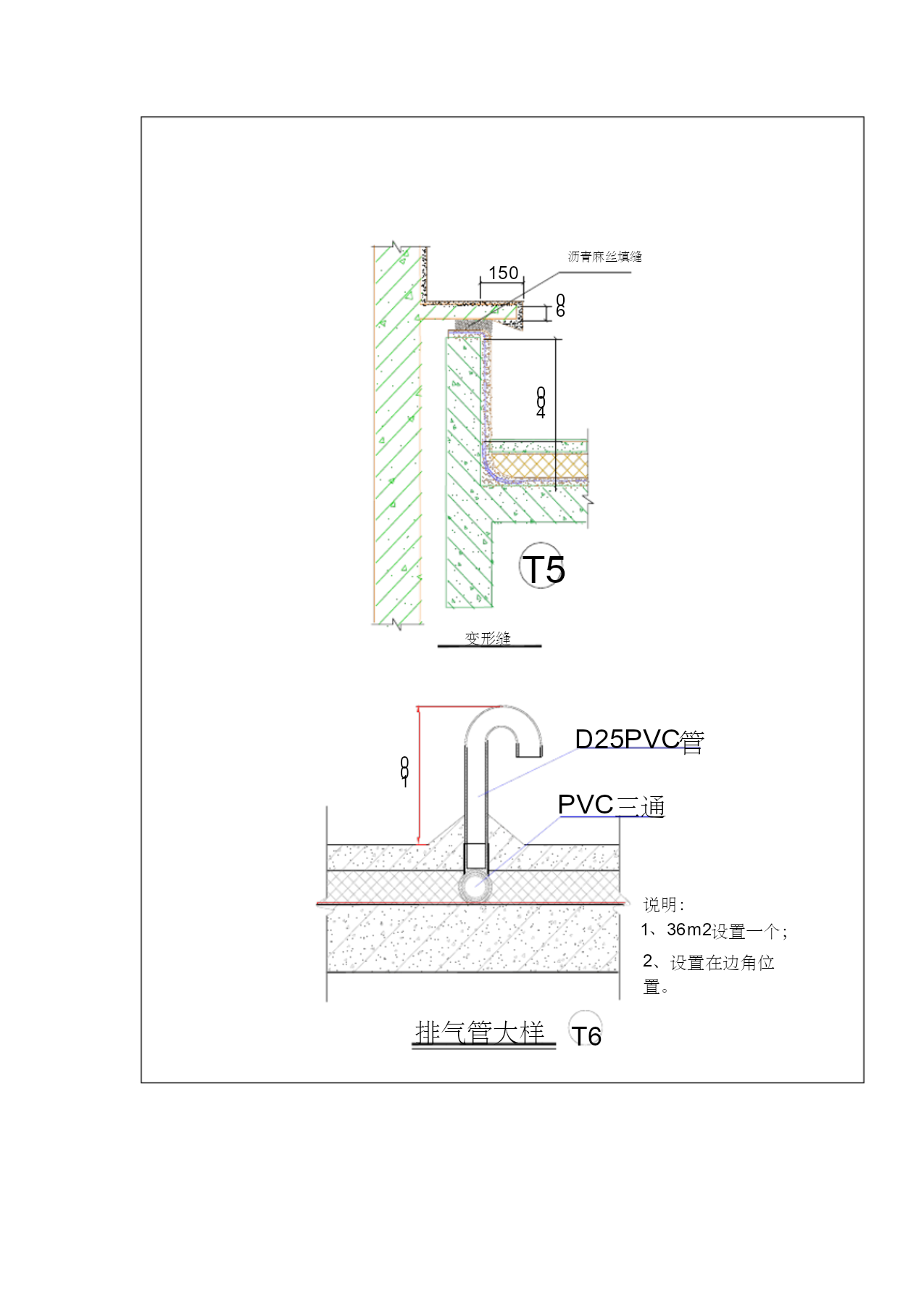

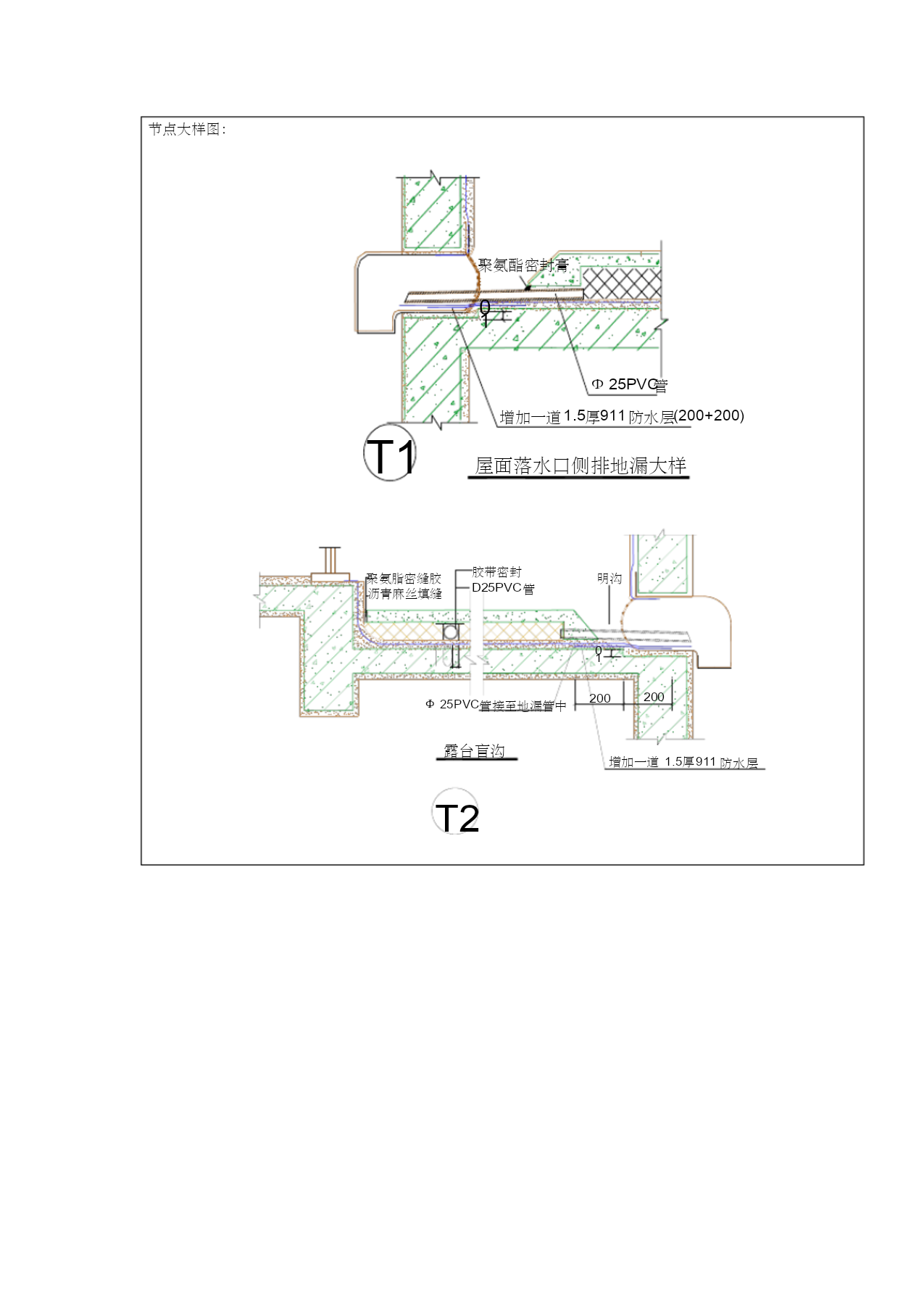

上人平保温屋面防水建筑做法通用说明：1、此做法适用于下部为非公共空间的上人平屋面、露台。2、排水体系是找坡、明沟、排气有机的结合，明沟设置根据屋面形状及图纸，保证排水通畅、迅速。下方为楼梯间、开放空间（车库、架空层）无需隔热，取消保温层，4改为点粘一层350#石油沥青油毡隔离层。小于10平方的私家露台不设置明沟。构造做法：1、8-10厚地砖铺平拍实，1:1水泥砂浆填缝（住户自理）2、25厚1:4干硬性水泥砂浆，面撒素水泥（住户自理）3、40厚C30UEA补偿收缩砼防水层，表面压光，内配φ4双向15；平面四周（沿墙和水沟边）设伸缝，缝宽10mm，缝内嵌聚氨酯密封膏；平面内间距≤3000mm设缩缝，用切割机切深15mm；4、25厚挤塑聚苯板保温层（FM250），设排气管（25PVC管打梅花孔），3000mm×3000mm横纵布置，相互连接汇集到地漏里，并在边角位设置排气孔，36平方米内设置一个；5、3厚聚脂胎改性沥青防水卷材，反上结构面400，(2.0厚双组分聚氨酯防水涂料加强地漏、管道周围，反上结构面不少于400mm，水平面不少于200mm）如果女儿墙低于400，防水层在女儿墙檐口收头；6、刷基层处理剂一道7、20厚C20细石砼（最薄处）找2%坡，原浆压光8、钢筋砼板关键质量控制点：1、坡度地、坡向：找坡层的坡度必须满足不小于2%，坡向排水口；2、结构板48小时淋水检查渗漏；3、防水材料、配比、厚度必须验收和检查；高层建筑为3厚聚胺胎SBS，多层建筑为3厚聚乙烯胎SBS；4、防水层、吊洞完成后48小时蓄水检查渗漏；5、防水材料的上反高度不小于400mm（自找坡层面算起）；6、排气管的设置（要求排气管伸入排水口，并下弯100mm）；7、分隔缝的施工；8、屋面落水口应比防水层低10-15mm，且做成喇叭口。对立管洞口要洒水湿润洞壁和管面，在粘结面刷一度108胶水泥浆，先灌10-15mm厚1:2水泥砂浆，再灌砼，用铁棒捣实，刮平表面，第二天刷嵌一层防水材料，再补10-15mm厚1:2水泥砂浆，凹10mm左右。待修补料终凝后进行蓄水48h试验，做到不渗水。节点大样图：聚氨酯密封膏01Φ25PVC管增加一道1.5厚911防水层(200+200)T1屋面落水口侧排地漏大样胶带密封聚氨脂密缝胶明沟沥青麻丝填缝D25PVC管01200200Ф25PVC管接至地漏管中露台盲沟增加一道1.5厚911防水层T220200400R1增加一道1.5厚911防水层T3烟道出屋面≥6%1、饰面层2、8厚1:2.5水泥沙浆T43、12厚1:2.5水泥砂浆4、400宽镀锌钢丝网（网格10×10），用胶粘钉固定（不得破坏防水层）025、3厚卷材防水层206、8厚1:2.5水泥砂浆找平层伸缝聚氨脂密封膏7、女儿墙沥青麻丝填塞沥青油膏嵌缝00缩缝切割机切深15410R100女儿墙节点、分格缝节点沥青麻丝填缝15006004T5变形缝D25PVC管001PVC三通说明：1、36m2设置一个；2、设置在边角位置。排气管大样T6防水油膏填缝嵌沥青麻丝，高度不少于30屋面楼面预埋镀锌套管翼环3厚,宽度30管道穿越楼板、屋面板预埋套管作法预制砼槽50厚2001501003厚防水卷材3厚防水卷材051金属板（0.8厚不锈钢板）情景洋房露台变形缝（结构施工单位施工）
