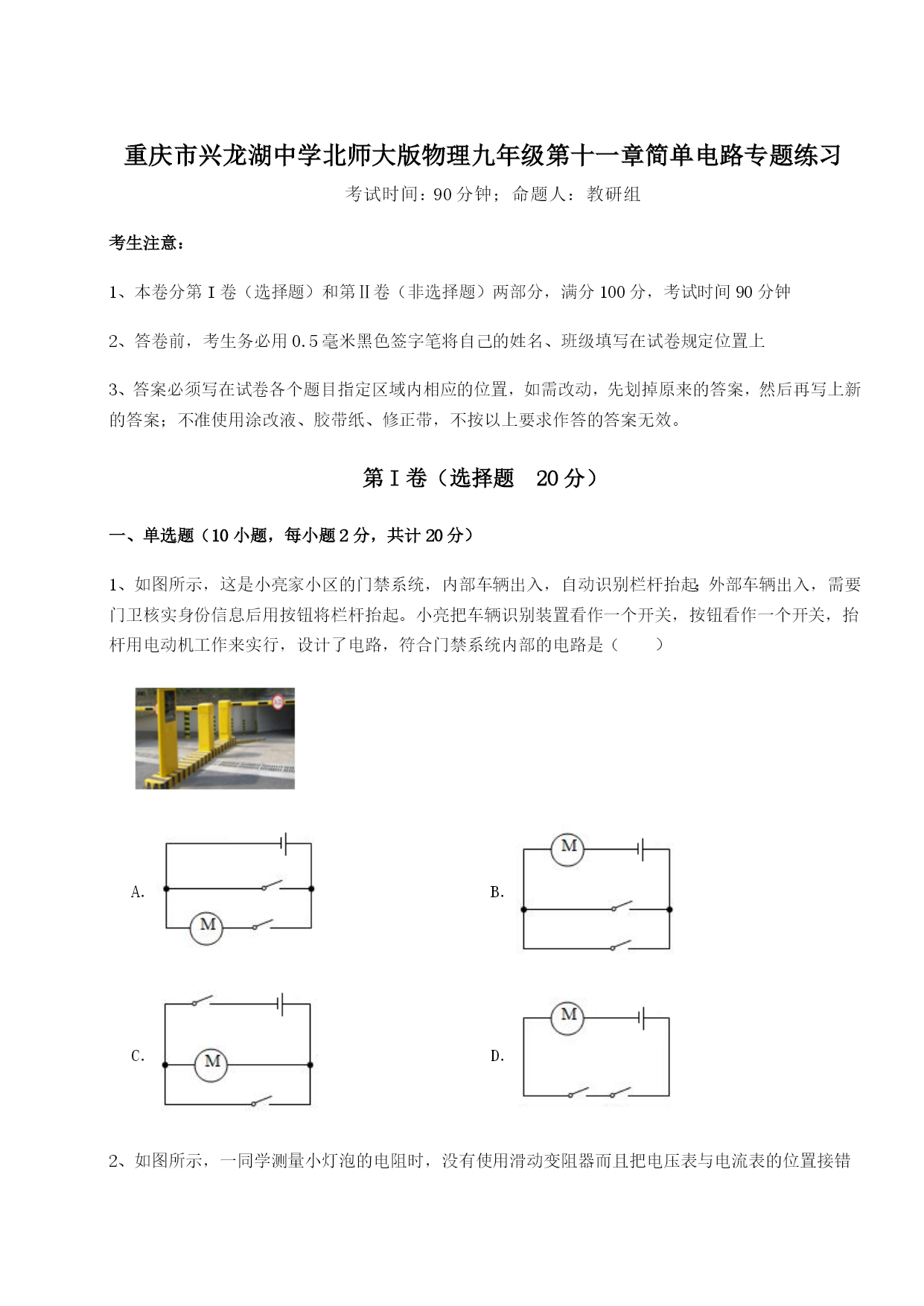

重庆市兴龙湖中学北师大版物理九年级第十一章简单电路专题练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，这是小亮家小区的门禁系统，内部车辆出入，自动识别栏杆抬起；外部车辆出入，需要门卫核实身份信息后用按钮将栏杆抬起。小亮把车辆识别装置看作一个开关，按钮看作一个开关，抬杆用电动机工作来实行，设计了电路，符合门禁系统内部的电路是（）A．B．C．D．2、如图所示，一同学测量小灯泡的电阻时，没有使用滑动变阻器而且把电压表与电流表的位置接错了．闭合开关后，电路可能发生的现象是（）A．电流表和电压表都烧坏B．电流表和电压表都不烧坏C．电流表烧坏，电压表正常D．电压表烧坏，电流表正常3、某家庭用投影的主要元件由投影灯泡和用来散热的风扇〔电动机）组成，工作时要求合开关S1，散热风扇先工作：再闭合开关S2，灯泡才能发光。下列符合要求的电路（）A．B．C．D．4、如图所示，若使L1和L2两灯组成串联电路，则开关的开、闭情况是（）A．S1、S2断开，S3闭合B．S3断开，S1、S2闭C．S1、S3断开，S2闭合D．S2断开，S1、S3闭合5、下列描述符合实际的是（）A．手机正常工作的电流约为10AB．家用电冰箱正常工作电流约10mAC．对人体的安全电压为36VD．一节干电池的电压为1.5V6、在如图所示的电路中，电流表测量的是（）A．通过灯L1和灯L2的电流之和B．通过灯L1和灯L2的电流之差C．通过灯L1的电流D．通过灯L2的电流7、下列的说法中正确的是()A．导体中的电荷只要移动就会形成电流B．电路中只要有电源就一定会有电流C．绝缘体不能导电的原因是绝缘体内没有电子D．无论正负电荷，只要它们定向移动就能形成电流8、如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（）A．2：1B．1：2C．3：2D．2：39、小明家所在的小区安装了自动售水机，售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。以下如图简化电路符合要求的是（）A．B．C．D．10、如图所示电路，闭合开关后，可能发生的现象是（）A．电流表和电压表都烧坏B．电流表烧坏，电压表正常C．电压表烧坏，电流表正常D．先烧坏电流表，再烧坏电压表第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图甲所示是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是Ω；如图乙是旋盘式电阻箱的面板示意图，此时电阻箱的读数是Ω。2、导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和；将质量为3kg的木块放在盛有水的容器中，木块漂浮时有的体积露出水面，则木块的体积为cm3。3、分析图1实物的连接关系，在答题卡方框内画出电路图，并在图中用箭头标出电流的方向（要求用尺画线并标出元件对应的符号）；如图2是电吹风的电路图，吹冷风时要闭合开关；电热丝B（选填“能”或“不能”）独立工作。4、如图所示，小灯泡L和电阻R中电流I随电压U变化图像，若将它们并联接在电压为2V的电源两端时，电路中的总电流为A；若将它们串联接在电压为4V的电源两端时，电路中的总电流为A。5、滑动变阻器是靠改变电阻丝在电路中的，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的大小的；如图，是某一电位器的结构示意图。当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变。6、如图所示，要使灯L1和灯L2并联在电路中，应闭合的开关是（A．S1B．S2C．S3）；要使灯L1和灯L2串联在电路中，应闭合的开关是（A．S1B．S2C．S3）；开关（A．S1B．S2C．S3）不能同时闭合，否则会发生短路。7、在图所示的电路中，电源电压为U．闭合开关S，发现至少有一个电表的示数为零。向右移动滑动变阻器的滑片P，观察到三个电表的示数均不变。已知电阻R1、滑动变阻器R2中有一个出现了故障。请写出两个电压表的示数及对应的故障，。8、某串彩灯串联着15只小灯泡，通过插头处电流是150mA，
