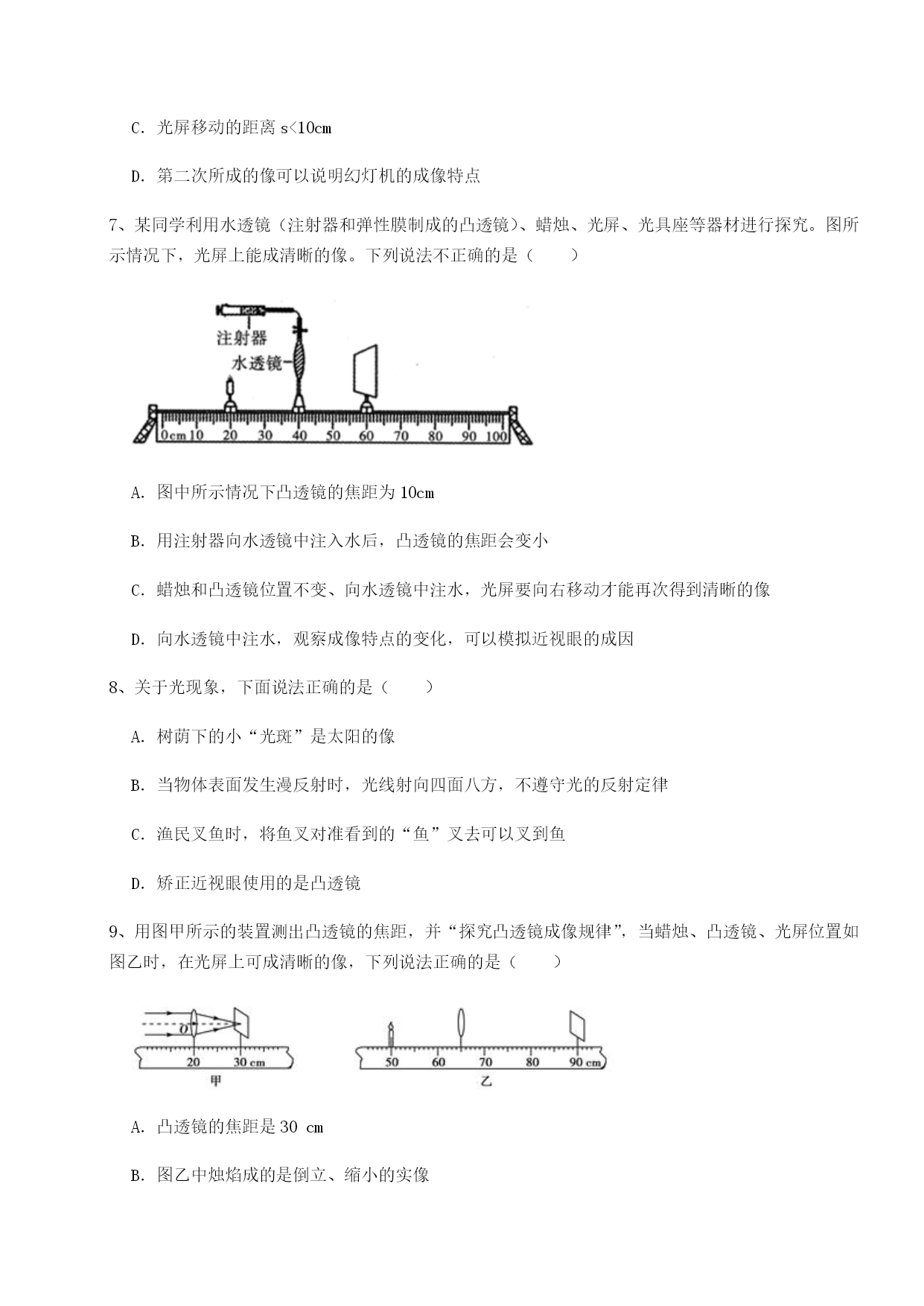

四川内江市第六中学物理北师大版八年级（下册）常见的光学仪器难点解析考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、学完凸透镜成像后，老师设计了一个游戏，同学们分为两队，红队充当物体，蓝队充当像。如图所示，红队队员在A处正举起②号牌子做物体，那么蓝队队员应当（）A．在B点正举起④号牌子B．在C点倒举起②号牌子C．在D点倒举起③号牌子D．在E点倒举起①号牌子2、如图的光学现象中，下列描述或解释不正确的是（）A．图（a）中，小孔成的是倒立的虚像B．图（b）中，凹透镜对光线有发散作用C．图（c）中，白光通过三棱镜可以分解成红、橙、黄、绿、蓝、靛、紫七色光D．图（d）中，漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定件3、爷爷的眼睛是远视眼，需要戴眼镜来矫正，当爷爷戴上眼镜时，小明通过镜片看到爷爷的“眼睛”是通过镜片形成的（）A．正立、等大的实像B．正立、等大的虚像C．倒立、放大的实像D．正立、放大的虚像4、光通过透镜的光路如图所示，正确的图是（）A．B．C．D．5、在做凸透镜成像实验时，把物体从2倍焦距外沿主光轴移向焦点的过程中，像及像距的变化情况是（）A．像逐渐变小，像距逐渐变小B．像逐渐变小，像距逐渐变大C．像逐渐变大，像距逐渐变大D．像逐渐变大，像距逐渐变小6、当蜡烛、透镜甲和光屏放置在如图所示位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，方可在光屏上再次成清晰的像，则（）A．光屏应选用较光滑的玻璃板以方便从不同角度观察光屏上的像B．透镜甲的焦距为10cm，透镜甲的焦距比透镜乙的大C．光屏移动的距离s<10cmD．第二次所成的像可以说明幻灯机的成像特点7、某同学利用水透镜（注射器和弹性膜制成的凸透镜）、蜡烛、光屏、光具座等器材进行探究。图所示情况下，光屏上能成清晰的像。下列说法不正确的是（）A．图中所示情况下凸透镜的焦距为10cmB．用注射器向水透镜中注入水后，凸透镜的焦距会变小C．蜡烛和凸透镜位置不变、向水透镜中注水，光屏要向右移动才能再次得到清晰的像D．向水透镜中注水，观察成像特点的变化，可以模拟近视眼的成因8、关于光现象，下面说法正确的是（）A．树荫下的小“光斑”是太阳的像B．当物体表面发生漫反射时，光线射向四面八方，不遵守光的反射定律C．渔民叉鱼时，将鱼叉对准看到的“鱼”叉去可以叉到鱼D．矫正近视眼使用的是凸透镜9、用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、凸透镜、光屏位置如图乙时，在光屏上可成清晰的像，下列说法正确的是（）A．凸透镜的焦距是30cmB．图乙中烛焰成的是倒立、缩小的实像C．投影仪成像特点与图乙中所成像的特点相同D．将图乙蜡烛放在尺上60cm处，光屏上可成正立、放大的实像10、下列关于图中所示光学现象的描述或解释正确的是（）A．图甲中，小孔成的是倒立的虚像B．图乙中，人配戴的凹透镜可以矫正远视眼C．图丙中，太阳光通过三棱镜会分解成红、橙、黄、绿、蓝、靛、紫七色光D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小明由于经常玩手机，经检查眼睛有些近视，应利用透镜矫正；手机之间利用传递信息（选填“电磁波”或“声波”）．2、如图所示，属于凸透镜的是；属于凹透镜的是3、如图所示,在“探究凸透镜成像的规律”实验中,调整实验装置时,要使凸透镜和光屏的中心跟烛焰的中心大致在。若凸透镜焦距为12厘米,将凸透镜置于光具座上A点处,在距B点5厘米的光屏上能找到清晰的像,则这个像一定是的(选填“放大”或“缩小"),此时蜡烛位于光具座厘米的刻度线之间:若要得到烛焰的虚像,应使蜡烛位于光具座厘米的刻度线之间。(选填“0-26”、“26-38”或“38-50″)4、全国中学生体质健康调研数据表明：中学生近视发生率约为55.22%，且急剧低龄化．如下图所示，（选填“甲”或“乙”）图表示近视眼的光路示意图，矫正近视眼应佩带（选填“凸”或“凹”）透镜制成的眼镜片5、调节眼睛的晶状体，可以使不同远近的物体在视网膜上成清晰的像．眼睛调节的两极限点叫做远
