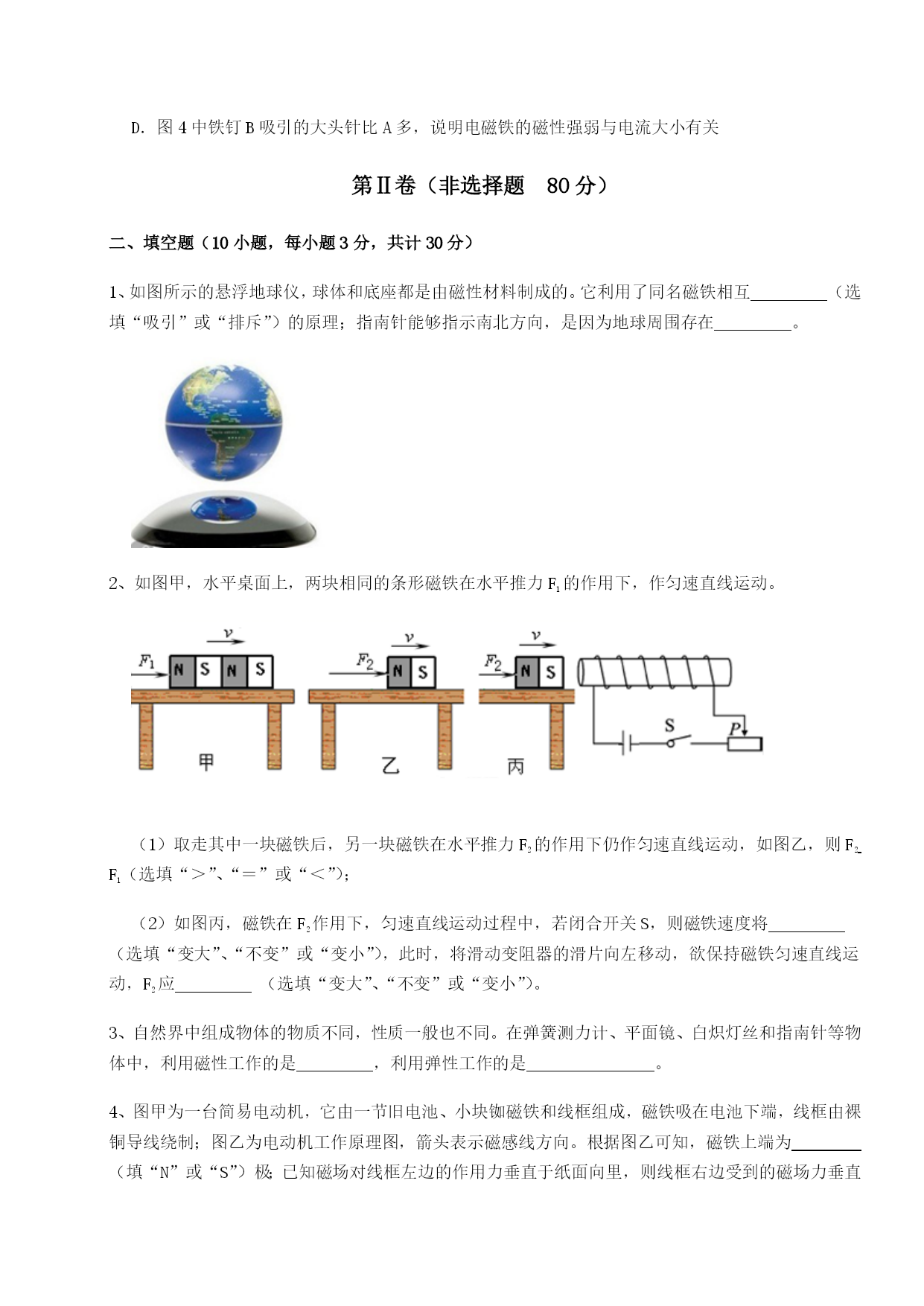

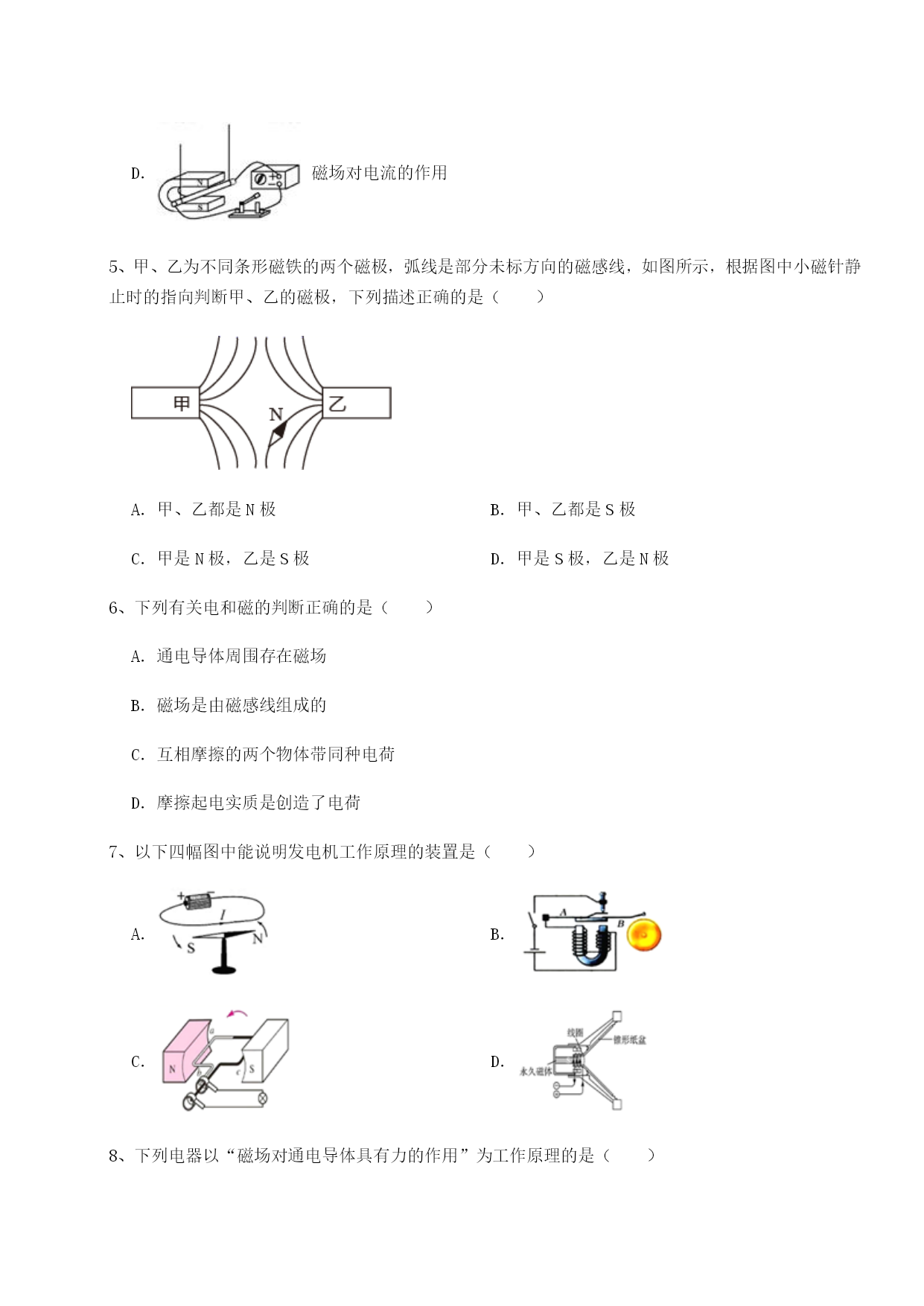

陕西延安市实验中学北师大版物理九年级电磁现象同步练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，一般大型超市出口处都装有报警器，一般是由防盗天线，检测门，检测器构成。使用时只要在商品上贴上具有磁性的软标签，即可达到保护商品的目的。正常购买时，营业员在结帐后，会将具有磁性的软标签消磁，如果商品的软标签未经消磁，当经过检测通道后，检测天线便检测到商品上的标签信号，从而转化为电信号，发出报警声，及时提醒保安人员，从而达到防盗目的。根据上述信息可以判断报警器的原理与下列哪个实验相同()A．B．C．D．2、如图所示，小磁针静止在通电螺线管上方，则通电螺线管()A．左侧为N极，a端为正极B．左侧为S极，a端为正极C．左侧为N极，b端为正极D．左侧为S极，b端为正极3、一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是（）A．B．C．D．4、下列实验与手摇发电机工作原理相同的是（）A．电磁铁B．通电线圈在磁场中扭转C．电磁感应D．磁场对电流的作用5、甲、乙为不同条形磁铁的两个磁极，弧线是部分未标方向的磁感线，如图所示，根据图中小磁针静止时的指向判断甲、乙的磁极，下列描述正确的是（）A．甲、乙都是N极B．甲、乙都是S极C．甲是N极，乙是S极D．甲是S极，乙是N极6、下列有关电和磁的判断正确的是（）A．通电导体周围存在磁场B．磁场是由磁感线组成的C．互相摩擦的两个物体带同种电荷D．摩擦起电实质是创造了电荷7、以下四幅图中能说明发电机工作原理的装置是（）A．B．C．D．8、下列电器以“磁场对通电导体具有力的作用”为工作原理的是（）A．电动机B．电饭锅C．电热水器D．电磁铁9、下列有关电和磁的四幅图，其中描述正确的是（）A．如图，奥斯特实验证实了磁能产生电B．如图，由小磁针静止时N极的指向可以判断a端与电源正极连接C．如图，扬声器与发电机工作原理相同D．如图，话筒与电动机工作原理相同10、如图是一些研究电现象和磁现象的实验。下列关于这些实验的叙述正确的是（）A．图1中小磁针被铁棒吸引，说明铁棒本身具有磁性B．图2中小磁针发生偏转，说明电流周围存在磁场中C．图3中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的南极D．图4中铁钉B吸引的大头针比A多，说明电磁铁的磁性强弱与电流大小有关第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示的悬浮地球仪，球体和底座都是由磁性材料制成的。它利用了同名磁铁相互（选填“吸引”或“排斥”）的原理；指南针能够指示南北方向，是因为地球周围存在。2、如图甲，水平桌面上，两块相同的条形磁铁在水平推力F1的作用下，作匀速直线运动。（1）取走其中一块磁铁后，另一块磁铁在水平推力F2的作用下仍作匀速直线运动，如图乙，则F2F1（选填“＞”、“＝”或“＜”）；（2）如图丙，磁铁在F2作用下，匀速直线运动过程中，若闭合开关S，则磁铁速度将（选填“变大”、“不变”或“变小”），此时，将滑动变阻器的滑片向左移动，欲保持磁铁匀速直线运动，F2应（选填“变大”、“不变”或“变小”）。3、自然界中组成物体的物质不同，性质一般也不同。在弹簧测力计、平面镜、白炽灯丝和指南针等物体中，利用磁性工作的是，利用弹性工作的是。4、图甲为一台简易电动机，它由一节旧电池、小块铷磁铁和线框组成，磁铁吸在电池下端，线框由裸铜导线绕制；图乙为电动机工作原理图，箭头表示磁感线方向。根据图乙可知，磁铁上端为（填“N”或“S”）极；已知磁场对线框左边的作用力垂直于纸面向里，则线框右边受到的磁场力垂直于纸面（填“向外”或“向里”），线框在转动过程中将能转化为能。5、如图所示，在电磁铁正上方用弹簧挂一条形磁铁，当开关S闭合后，且滑片P从a端向b端滑动的过程中，会出现的现象是小灯泡亮度（选填“增强”或“减弱”），弹簧长度（选填“变长”或“变短”）。6、如图所示，闭合开关，铁块、弹簧在图中位置静止，电磁铁的下端为极（选填“N”或“S”）；当滑动变阻器的滑片向左移动时，电流表示数将，弹簧的长度将。（选填“变大”、“变小”或“不变”）7、科学家的每次重大发现，都有力地推动了人类文明的进程
