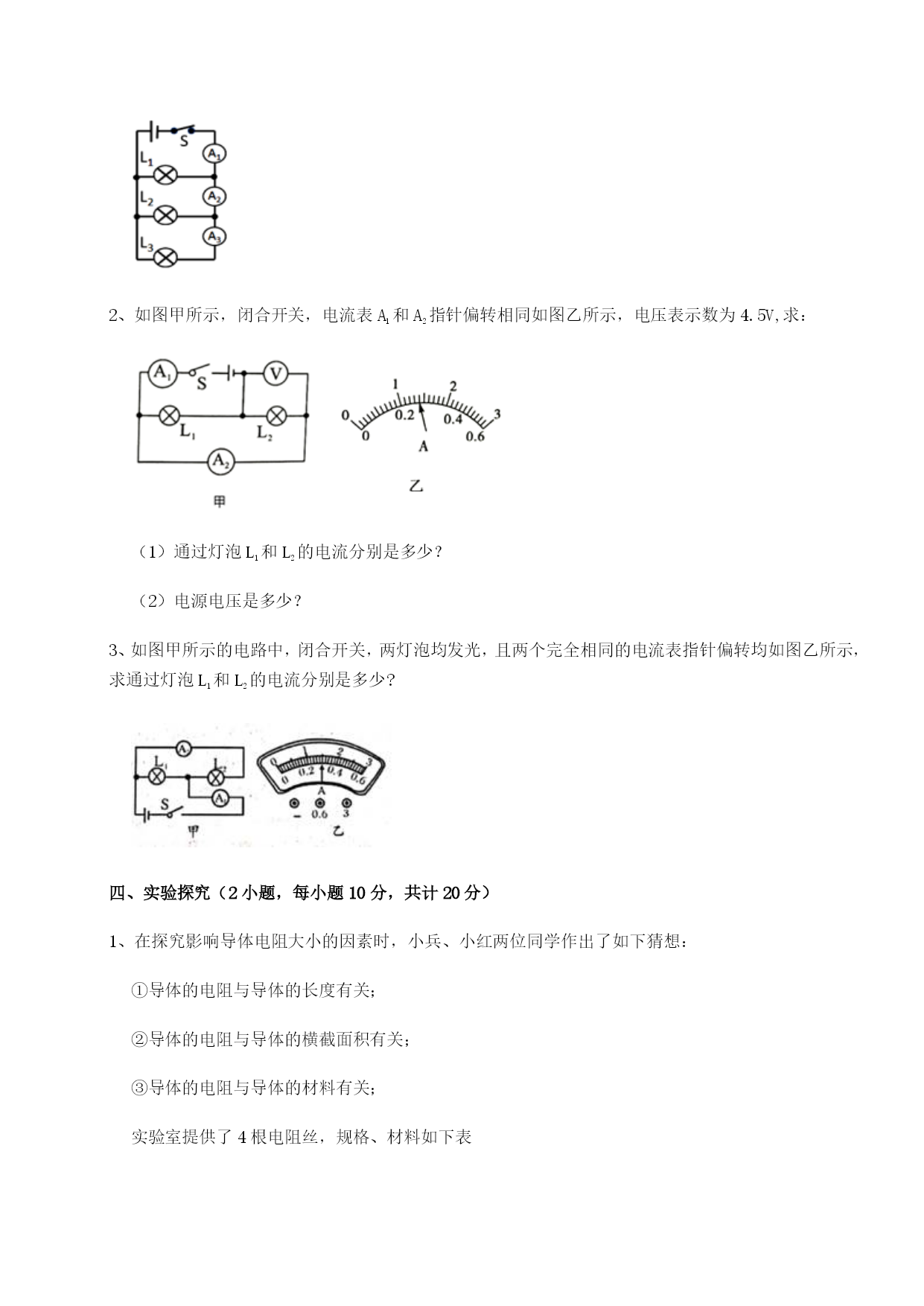

福建惠安惠南中学北师大版物理九年级第十一章简单电路章节测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（）A．2：1B．1：2C．3：2D．2：32、高铁车厢内两个相邻的洗手间如果同时使用时，红灯亮；如果两洗手间都不使用或者只使用一个时，红灯不亮。下列电路图能实现上述功能的是（）A．B．C．D．3、如图所示的电路中，闭合开关后，两灯均不亮，电压表指针偏转了较大的角度。若电路中只有一处发生故障，则故障的原因可能是（）A．L1处发生断路B．L1被短接C．L2处发生断路D．L2被短接4、小亮发现骑车上学的同学们，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他设计了提醒收支架和锁车的电路。当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上好锁抽出钥匙（开关S2断开）后，蜂鸣器停止发声。如下图所示的四个电路设计，其中符合要求的是（）A．B．C．D．5、图是李老师在研究静电现象时所做的三组实验，其中甲图是两根用毛皮摩擦过的硬橡胶棒相互靠近时的情景，乙图是两根用丝绸摩擦过的玻璃棒相互靠近时的情景，丙图是用丝绸摩擦过的玻璃棒和用毛皮摩擦过的硬橡胶棒相互靠近时的情景，下列说法中正确的是（）A．甲图中两个橡胶棒带有异种电荷B．乙图中的现象可以说明异种电荷相互吸引C．丙图中的现象可以说明同种电荷相互排斥D．该实验现象可以说明玻璃棒上的电荷和橡胶棒上的电荷是不同的6、如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（）A．同时闭合两个开关，通过两只灯泡的电流一定相同B．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏C．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大D．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏7、如图所示的电路中，L1、L2是两个完全相同的灯泡，在开关闭合时，下列说法中正确的是()A．可能L1亮，L2不亮B．可能L1不亮，L2亮C．L1、L2不可能同时亮D．L1断路，则L2一定不亮8、如图所示电路，闭合开关S后，小灯泡L1、L2均发光，则下列说法正确的是（）A．通过两灯的电流相等B．通过灯L2的电流小于通过电源的电流C．灯L1和灯L2两端的电压一定相等D．灯L1的电压与电源电压相等9、如图所示电路，闭合开关后，可能发生的现象是（）A．电流表和电压表都烧坏B．电流表烧坏，电压表正常C．电压表烧坏，电流表正常D．先烧坏电流表，再烧坏电压表10、在柠檬上相隔一定距离分别插入铜片和锌片，即为柠檬电池．将铜片、锌片与电压表相连，如图所示．下列说法正确的是（）A．柠檬电池可将化学能转化为电能B．锌电极是柠檬电池的正极C．柠檬电池形成通路后，电子将从铜电极流出D．将电压表直接接在该柠檬电池上会损坏电压表第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示电路，电流表A1测量的是通过灯的电流，如果A1、A2的示数分别是0.1A、0.5A，则通过灯L2的电流大小为A．2、如图甲所示是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是Ω；如图乙是旋盘式电阻箱的面板示意图，此时电阻箱的读数是Ω。3、验电器的工作原理是。如图所示，A验电器带负电荷，B验电器不带电，当用一个金属棒C将这两个验电器相连接瞬间，金属棒中电流的方向是（选填“从A到B”或“从B到A”）。4、旋转式风扇调速器及其结构如图所示，金属滑片ab可以绕中心O转动，转动过程中a端分别接触“0~5”挡位的金属片，另一端b与“0”挡位的金属片或与弧形铜片紧密接触，不同挡位接入电路的电阻不同，与电动机串联的电阻越大，电动机转速越慢。当滑片a端转到“”挡位时，风扇处于关闭状态；滑片转到“”挡位时，风扇转速最快（以上两空均选填“0~5”中的挡位数字）。5、在如图所示的遥控器电池盒中，应安装节干电池，其正常工作电压为V。6、如图所示电路，若甲、乙均为电流表时，断开开关S，两电流表读数之比，此时、的电压之比；
