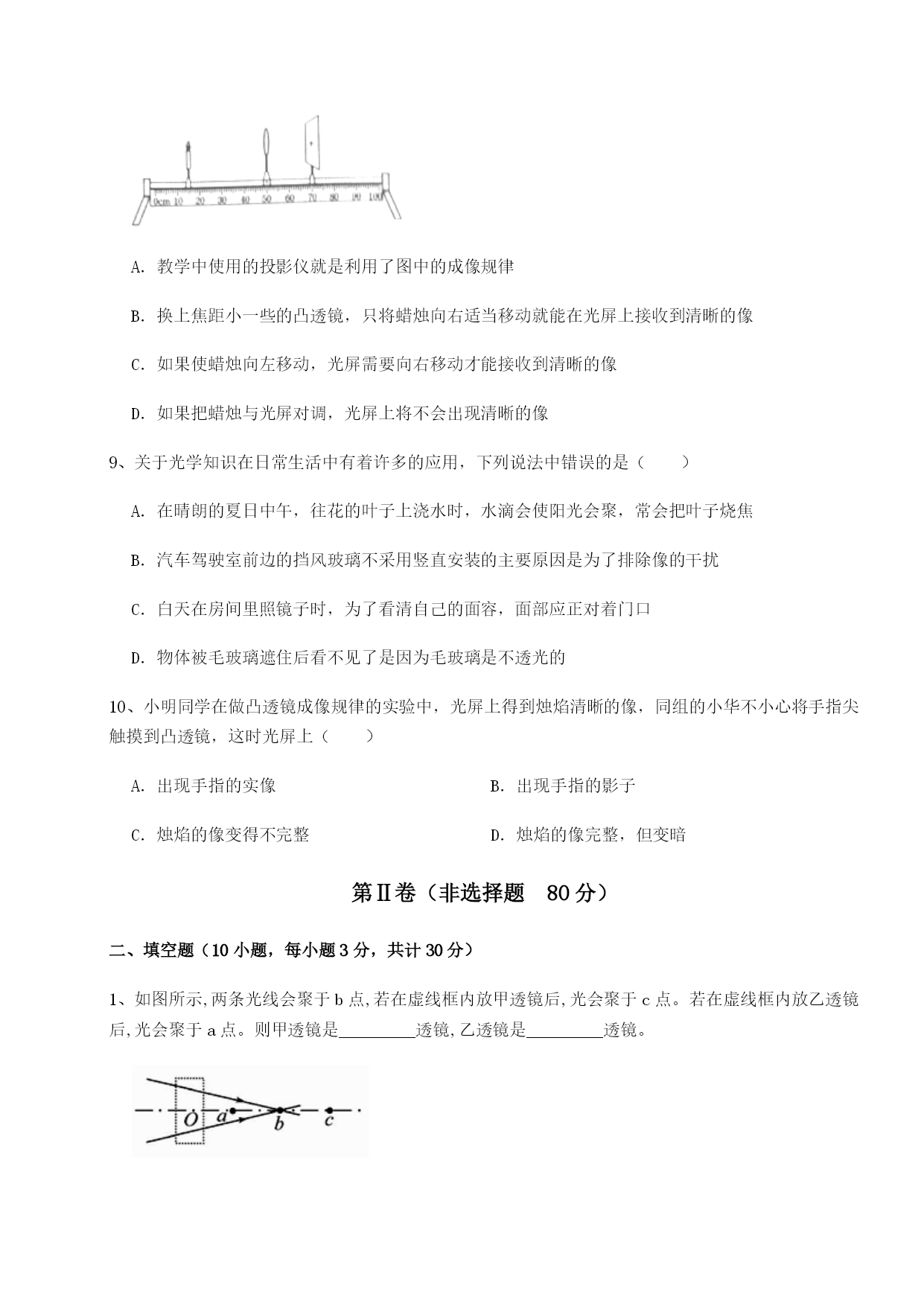

江苏南通市田家炳中学物理北师大版八年级（下册）常见的光学仪器专项测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、放电影时，电影胶片上的图案经凸透镜在银幕上成的是（）A．倒立、放大的虚像B．正立、放大的实像C．正立、放大的虚像D．倒立、放大的实像2、如图所示，图甲是“测凸透镜焦距”的装置图。图乙是“探究凸透镜成像规律”的装置图，在图乙所示的位置烛焰能在光屏上成完整清晰的像。下列说法正确的是（）A．由图甲可知凸透镜的焦距是40cmB．图乙的成像特点与投影仪的成像特点相同C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现烛焰下半部分的像D．图乙中若将蜡烛与光屏的位置互换，光屏上仍能成清晰的像3、凸透镜焦距为10cm，当物体在主光轴上距焦点5cm时，所成的像一定是（）A．倒立的B．放大的C．正立的D．缩小的4、小明的爷爷和爸爸都是老花眼（远视眼）爷爷的老花眼更重一些，小明的妈妈是近视眼，则下例说法正确的是（）A．小明的爷爷和爸爸的眼镜是用凹透镜做的B．小明的爷爷和爸爸的眼镜是用凸透镜做的，爷爷的老花镜度数比爸爸的大C．小明的爷爷和爸爸的眼镜是用凸透镜做的爷爷的老花镜度数比爸爸的小D．小明妈妈的眼镜是用凸透镜做的5、当把物体放在距离凸透镜30cm处时，在光屏上得到一个倒立缩小的实像，则该凸透镜的焦距可能是（）A．10cmB．20cmC．30cmD．40cm6、把蜡烛放在距离凸透镜50cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像．那么凸透镜的焦距不可能是（）A．30cmB．20cmC．10cmD．5cm7、如图是去年6月20日，“神舟十号”航天员王亚平，在天宫一号内为我们上了一节充满奇幻的太空课．如图所示，是她拿着制作的一个太空水球，根据这张图片的情景可以判断，下列说法正确的（）A．相当于凸透镜，焦距可为0.2mB．相当于凸透镜，焦距可为0.6mC．相当于凹透镜，焦距可为0.2mD．相当于凹透镜，焦距可为0.5m8、在“探究凸透镜成像规律的实验”中，小红调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是（）A．教学中使用的投影仪就是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将不会出现清晰的像9、关于光学知识在日常生活中有着许多的应用，下列说法中错误的是（）A．在晴朗的夏日中午，往花的叶子上浇水时，水滴会使阳光会聚，常会把叶子烧焦B．汽车驾驶室前边的挡风玻璃不采用竖直安装的主要原因是为了排除像的干扰C．白天在房间里照镜子时，为了看清自己的面容，面部应正对着门口D．物体被毛玻璃遮住后看不见了是因为毛玻璃是不透光的10、小明同学在做凸透镜成像规律的实验中，光屏上得到烛焰清晰的像，同组的小华不小心将手指尖触摸到凸透镜，这时光屏上（）A．出现手指的实像B．出现手指的影子C．烛焰的像变得不完整D．烛焰的像完整，但变暗第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示,两条光线会聚于b点,若在虚线框内放甲透镜后,光会聚于c点。若在虚线框内放乙透镜后,光会聚于a点。则甲透镜是透镜,乙透镜是透镜。2、我们都做过“探究凸透镜成像规律”的实验，图示为该实验的装置图。【测量凸透镜的焦距】将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则可确定此凸透镜焦距约是10cm。【评估实验的方案】方案甲：分别把点燃的蜡烛放在一倍焦距f和二倍焦距2f处，调整光屏到凸透镜的距离，观察并记录在屏上能否成像以及所成像的特点，分析总结得出凸透镜成像的规律。方案乙：除甲中的做法外，还应该把蜡烛放在大于2f的某一位置，大于f小于2f的某一位置，观察并记录对应的成像情况，才能总结得出凸透镜成像的规律。方案丙：把点燃的蜡烛从距凸透镜较远的位置逐渐移近，通过不断调整光屏到凸透镜的距离，观察并记录在屏上能否成像，以及所成像的特点，包括观察所成像随蜡烛位置变化而变化的趋势，尤其是在f和2f处所成像的情况，从而总结得出凸透镜
