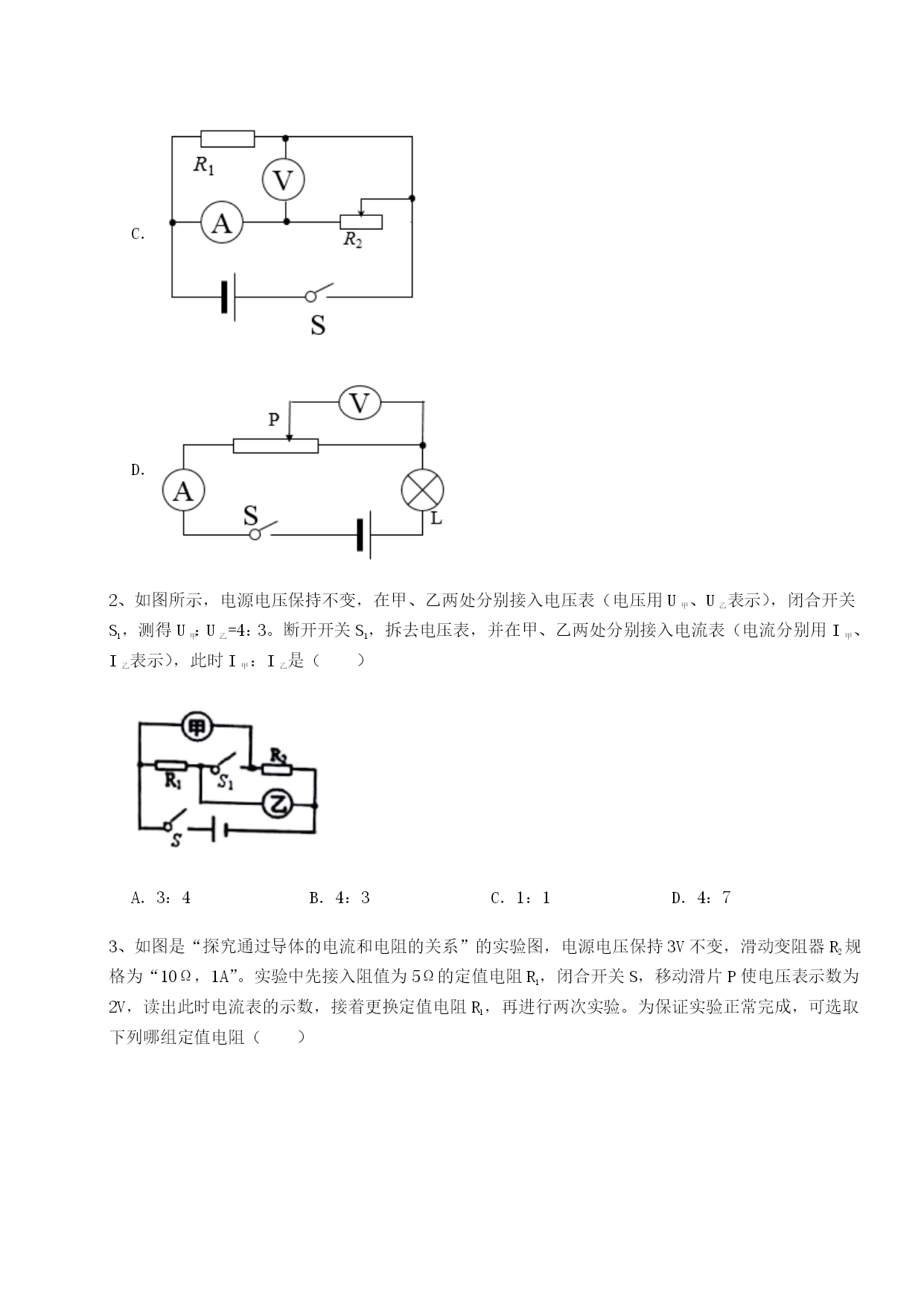

北师大版物理九年级全册第十二章欧姆定律章节训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列四个电路中，当滑动变阻器的滑片向右移动时，电压表与电流表示数的比值变小的是（）A．B．C．D．2、如图所示，电源电压保持不变，在甲、乙两处分别接入电压表（电压用U甲、U乙表示），闭合开关S1，测得U甲：U乙=4：3。断开开关S1，拆去电压表，并在甲、乙两处分别接入电流表（电流分别用I甲、I乙表示），此时I甲：I乙是（）A．3：4B．4：3C．1：1D．4：73、如图是“探究通过导体的电流和电阻的关系”的实验图，电源电压保持3V不变，滑动变阻器R2规格为“10Ω，1A”。实验中先接入阻值为5Ω的定值电阻R1，闭合开关S，移动滑片P使电压表示数为2V，读出此时电流表的示数，接着更换定值电阻R1，再进行两次实验。为保证实验正常完成，可选取下列哪组定值电阻（）A．10Ω和20ΩB．20Ω和30ΩC．10Ω和40ΩD．30Ω和40Ω4、某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定值电阻R1，R2，通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示，若将R1，R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（）A．0.5AB．1AC．2AD．3A5、如图所示的电路中，电源电压和的阻值均保持不变，闭合开关S后，将滑动变阻器的滑片P从中点向左移动的过程中，下列说法正确的是（）A．电流表A1的示数变小，电压表V的示数变小B．电流表A2的示数不变，电压表V的示数不变C．电压表V的示数与电流表A1的示数比值不变D．电路的总功率变大6、如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（）A．电流表示数变小B．电压表无示数C．电压表示数不变D．电压表示数变大7、安全无小事，任何时候都要有安全意识。下图是一种厨房天然气安全报警装置内部的简化电路原理图。电源电压不变，R0为定值电阻，R是用半导体材料制成的气敏电阻；R的阻值会随天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是（）A．电压表的示数变大B．气敏电阻R的阻值变大C．通过电阻R0的电流变小D．气敏电阻R两端电压变大8、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（）A．B．C．D．9、如图甲所示，电阻R＝10Ω，闭合开关，滑动变阻器的滑片从a端移动到b端的过程中，电流表示数变化范围为0.6A～0.1A。在图甲电路的基础上，增加一根导线改装成如图乙所示的电路。下列说法正确的是（）A．电源电压为10VB．滑动变阻器的最大阻值是60ΩC．图乙中，滑片在a端时电流表的示数是0.6AD．图乙中，滑片在b端时电流表的示数是0.12A10、在电阻一定的情况下，通过导体的电流与导体两端的电压关系的图象正确的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω0.5A”字样。当电路中电流最大时，滑动变阻器的阻值为Ω。2、如图所示的电路，电源电压为U且不变，R2标有“20Ω1A”字样。闭合开关S，电流表示数为0.3安，10秒内电流对R1所做的功为18焦，通过R1横截面的电荷量为库，R1两端的电压为伏；移动滑片到某位置时，电压表示数等于0.6U，则电压表并联接在两端。3、小宇对物理现象很好奇，学习了电压表后，他很想知道为什么同一个表盘只要连接不同的接线柱，就可以实现量程的转换。于是，他将电学盒里的电压表如图甲的后盖打开，看到了如图乙所示的电路连接情况。小宇发现电压表其实是由一个小量程的电流表改装而成，“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻联而成，电阻越大，量程越大，这里的电阻起到了作用。
