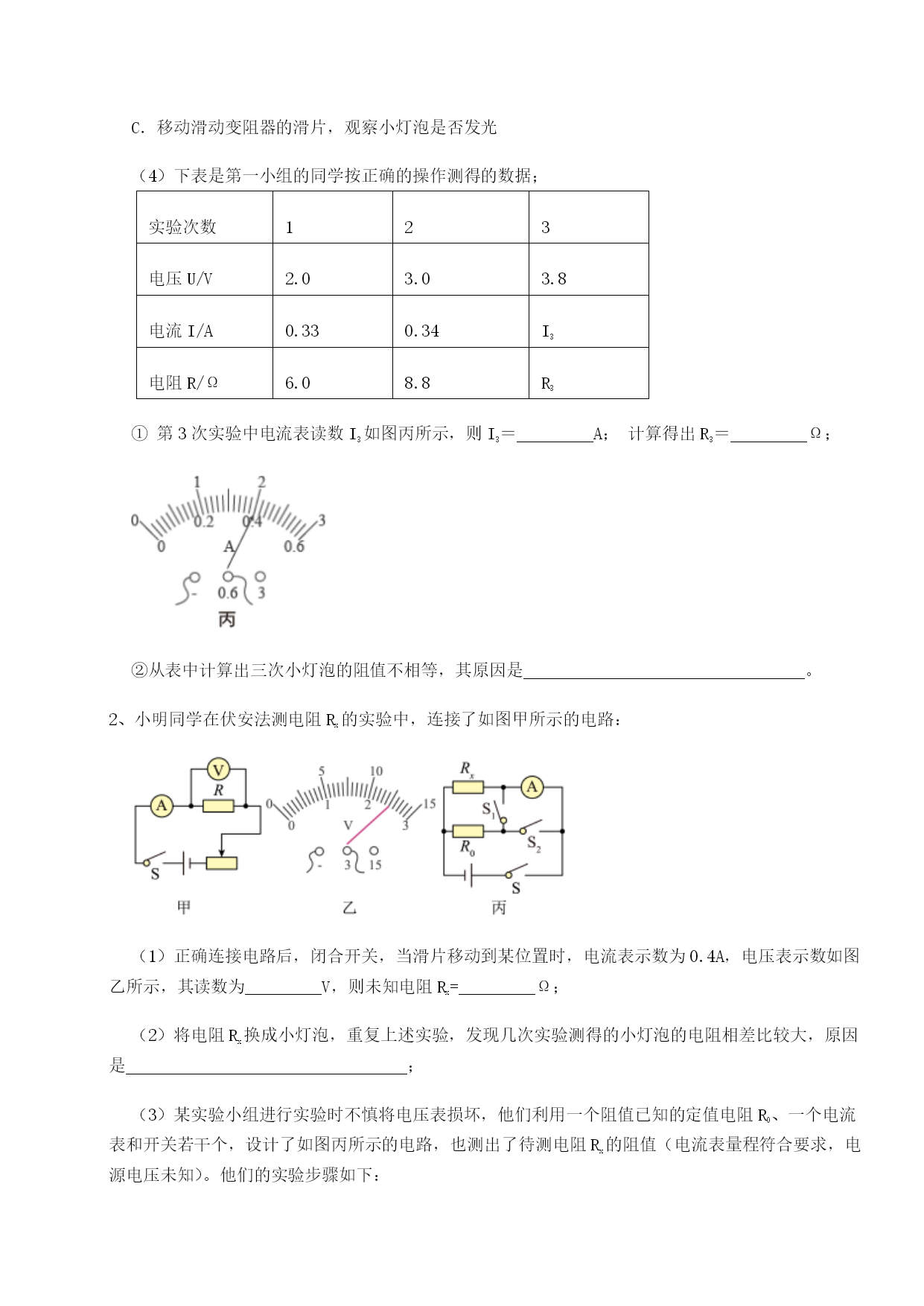

北师大版物理九年级全册第十二章欧姆定律定向测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，在“探究电流与电压关系”的实验中，得出电流与电压的关系图像正确的是（）A．B．C．D．2、某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述错误的是（）A．该同学研究的是电流和电阻的关系B．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小C．实验中电压表的示数保持2.5V不变D．将Rx从5Ω换成10Ω后，应将滑片P向左移3、对于我们所学的电学知识，下列说法正确的是（）A．电风扇工作时只将电能转化为机械能B．通过导体的电流跟电压成正比C．某一盏路灯坏了，其它灯还能照常工作表明它们是并联的D．电流的方向是从电源的负极经过导线、用电器到电源的正极4、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（）A．B．C．D．5、如图是“探究通过导体的电流和电阻的关系”的实验图，电源电压保持3V不变，滑动变阻器R2规格为“10Ω，1A”。实验中先接入阻值为5Ω的定值电阻R1，闭合开关S，移动滑片P使电压表示数为2V，读出此时电流表的示数，接着更换定值电阻R1，再进行两次实验。为保证实验正常完成，可选取下列哪组定值电阻（）A．10Ω和20ΩB．20Ω和30ΩC．10Ω和40ΩD．30Ω和40Ω6、如图所示，电源电压恒为6V，定值电阻R1的阻值为10Ω，滑动变阻器R3的最大阻值为20Ω，下列说法正确的是（）A．S1闭合，S2断开，滑片从a端移到b端过程中，电压表的示数逐渐减小B．S1闭合，S2断开，滑片从a端移到b端过程中，电流表的示数最小值为0.3AC．S1、S2都闭合，滑片位于a端，电流表的示数为0.9A，则电阻R2的阻值为6.67ΩD．S1、S2都闭合，滑片位于a端，电流表的示数为0.9A，则电阻R1、R2消耗的电功率之比为2∶17、如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表A和电压表V示数变化的说法正确的是（）A．电流表A示数变小，电压表V示数变大B．电流表A示数变小，电压表V示数不变C．电流表A示数变大，电压表V示数变小D．电流表A示数变大，电压表V示数不变8、如图所示的坐标图，如果可以给这个坐标图的横纵坐标加上一些适当的物理量及单位，可以用来说明（）A．物质的比热容与物体质量的关系B．燃料完全燃烧放出的热量与质量的关系C．导体的电阻与其两端的电压的关系D．燃料的热值与燃料的质量的关系9、某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定值电阻R1，R2，通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示，若将R1，R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（）A．0.5AB．1AC．2AD．3A10、在电阻一定的情况下，通过导体的电流与导体两端的电压关系的图象正确的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、将阻值为的均匀导线对折后的阻值为，将此时的导线两端加电压时，通过导线的电流为A。2、如图所示电路中，闭合开关S后，电流表的示数为0.5A，电流表的示数为0.4A．则通过电阻R2的电流为A，电阻R1与R2的阻值之比为．3、将R1＝5Ω、R2＝10Ω两个电阻并联在电路中，则R1与R2两端电压之比为；通过R1与R2的电流之比为。4、当电阻两端电压为时，通过的电流为，该电阻的阻值为；若它两端电压变为0V，则该电阻中电流为，此时电阻为。5、如图是一种电子体重秤的工作原理图。其中电源电压U是6V，R0是10Ω的定值电阻，R是压力传感器，其阻值随压力变化关系如图所示。如果小李同学称后显示为50kg，此时电路中的电流是A；如果被测者体重变大时，R0消耗的电功率会（选填“变大”、“不变”或“变小”）。（g取10N
