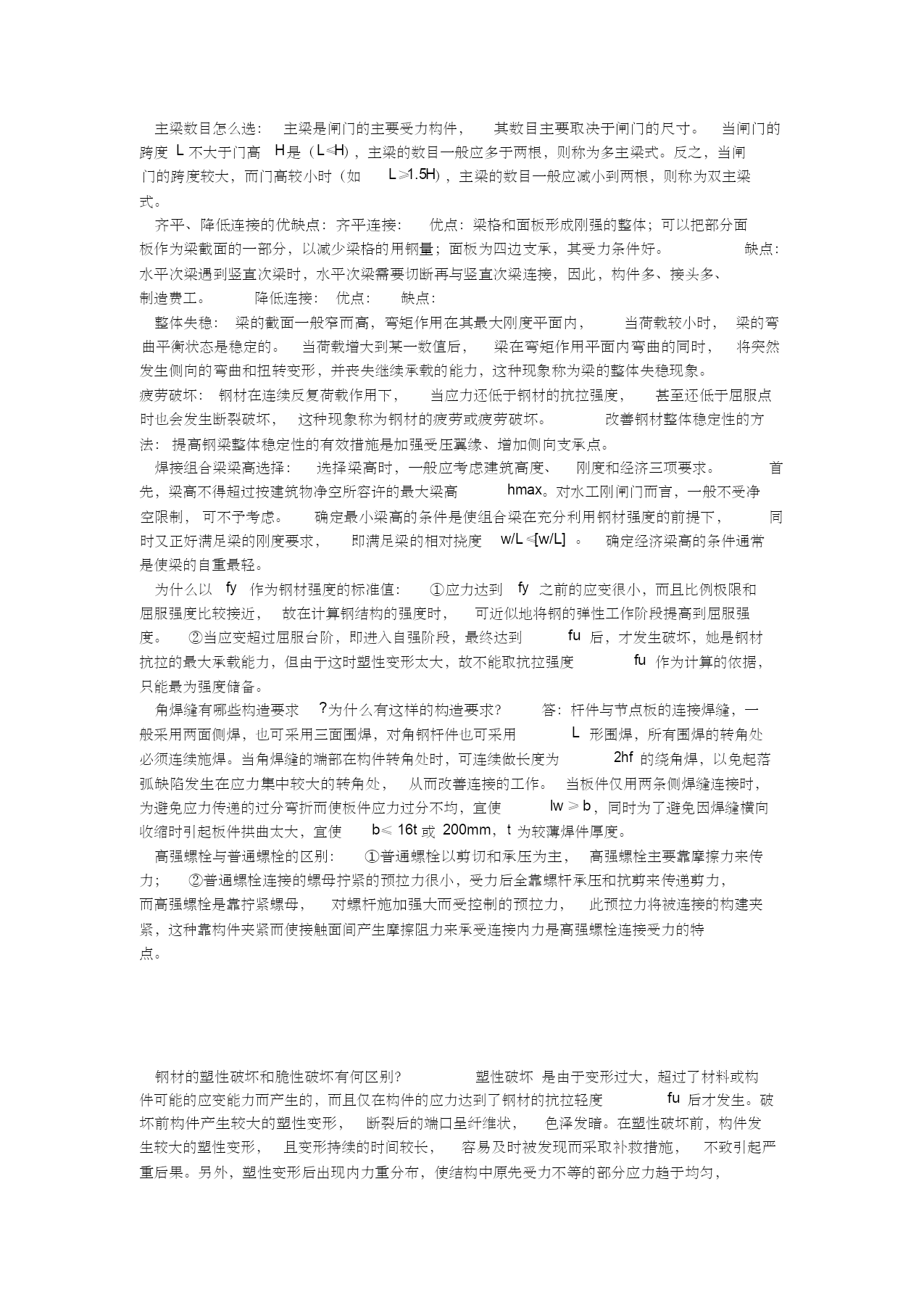

主梁数目怎么选：主梁是闸门的主要受力构件，其数目主要取决于闸门的尺寸。当闸门的跨度L不大于门高H是（L≤H），主梁的数目一般应多于两根，则称为多主梁式。反之，当闸门的跨度较大，而门高较小时（如L≥1.5H），主梁的数目一般应减小到两根，则称为双主梁式。齐平、降低连接的优缺点：齐平连接：优点：梁格和面板形成刚强的整体；可以把部分面板作为梁截面的一部分，以减少梁格的用钢量；面板为四边支承，其受力条件好。缺点：水平次梁遇到竖直次梁时，水平次梁需要切断再与竖直次梁连接，因此，构件多、接头多、制造费工。降低连接：优点：缺点：整体失稳：梁的截面一般窄而高，弯矩作用在其最大刚度平面内，当荷载较小时，梁的弯曲平衡状态是稳定的。当荷载增大到某一数值后，梁在弯矩作用平面内弯曲的同时，将突然发生侧向的弯曲和扭转变形，并丧失继续承载的能力，这种现象称为梁的整体失稳现象。疲劳破坏：钢材在连续反复荷载作用下，当应力还低于钢材的抗拉强度，甚至还低于屈服点时也会发生断裂破坏，这种现象称为钢材的疲劳或疲劳破坏。改善钢材整体稳定性的方法：提高钢梁整体稳定性的有效措施是加强受压翼缘、增加侧向支承点。焊接组合梁梁高选择：选择梁高时，一般应考虑建筑高度、刚度和经济三项要求。首先，梁高不得超过按建筑物净空所容许的最大梁高hmax。对水工刚闸门而言，一般不受净空限制，可不予考虑。确定最小梁高的条件是使组合梁在充分利用钢材强度的前提下，同时又正好满足梁的刚度要求，即满足梁的相对挠度w/L≤[w/L]。确定经济梁高的条件通常是使梁的自重最轻。为什么以fy作为钢材强度的标准值：①应力达到fy之前的应变很小，而且比例极限和屈服强度比较接近，故在计算钢结构的强度时，可近似地将钢的弹性工作阶段提高到屈服强度。②当应变超过屈服台阶，即进入自强阶段，最终达到fu后，才发生破坏，她是钢材抗拉的最大承载能力，但由于这时塑性变形太大，故不能取抗拉强度fu作为计算的依据，只能最为强度储备。角焊缝有哪些构造要求?为什么有这样的构造要求？答：杆件与节点板的连接焊缝，一般采用两面侧焊，也可采用三面围焊，对角钢杆件也可采用L形围焊，所有围焊的转角处必须连续施焊。当角焊缝的端部在构件转角处时，可连续做长度为2hf的绕角焊，以免起落弧缺陷发生在应力集中较大的转角处，从而改善连接的工作。当板件仅用两条侧焊缝连接时，为避免应力传递的过分弯折而使板件应力过分不均，宜使lw≥b，同时为了避免因焊缝横向收缩时引起板件拱曲太大，宜使b≤16t或200mm，t为较薄焊件厚度。高强螺栓与普通螺栓的区别：①普通螺栓以剪切和承压为主，高强螺栓主要靠摩擦力来传力；②普通螺栓连接的螺母拧紧的预拉力很小，受力后全靠螺杆承压和抗剪来传递剪力，而高强螺栓是靠拧紧螺母，对螺杆施加强大而受控制的预拉力，此预拉力将被连接的构建夹紧，这种靠构件夹紧而使接触面间产生摩擦阻力来承受连接内力是高强螺栓连接受力的特点。钢材的塑性破坏和脆性破坏有何区别？塑性破坏是由于变形过大，超过了材料或构件可能的应变能力而产生的，而且仅在构件的应力达到了钢材的抗拉轻度fu后才发生。破坏前构件产生较大的塑性变形，断裂后的端口呈纤维状，色泽发暗。在塑性破坏前，构件发生较大的塑性变形，且变形持续的时间较长，容易及时被发现而采取补救措施，不致引起严重后果。另外，塑性变形后出现内力重分布，使结构中原先受力不等的部分应力趋于均匀，因而提高了结构的承载能力。脆性破坏前塑性变形很小，甚至没有塑性变形，计算应力可能小于钢才的屈服点fy，断裂从应力集中处开始。冶金和机械加工过程中产生的缺陷，特别是缺口和裂纹，常是断裂的发源地。破坏前没有任何预兆，无法及时察觉和采取补救措施，而且个别构件的断裂常会引起整体结构塌毁，后果严重，损失较大。简述化学元素对钢材性能有哪些影响？碳直接影响钢材的强度、塑性、韧性和可焊性等。硫和磷降低钢材的塑性、韧性、可焊性和疲劳强度。氧使钢热脆，氮使钢冷脆。硅和锰是脱氧剂，使钢材的强度提高。钒和钛是提高钢的强度和抗腐蚀性又不显著降低钢的塑性。铜能提高钢的强度和抗腐蚀性能，但对可焊性不利。什么叫钢材的疲劳？影响钢材疲劳破坏的主要因素有哪些？根据试验，钢材在直接的。连续反复的动力荷载作用下，钢材的强度将会降低，即低于一次静力荷载作用下的拉伸试验的极限强度fu，这种现象称为钢材的疲劳。影响因素：应力集中的程度、应力循环次数、应力大小。普通螺栓中A、B级螺栓与C级螺栓有何主要区别？A、B级螺栓一般用45号钢和35号钢制成，需要机械加工，尺寸精细。C级螺栓一般用Q235钢制成，加工粗糙，尺寸不够精确。粗制螺栓受剪时易产生滑移，工作性能差，主要用于承受拉力的连接中，也
