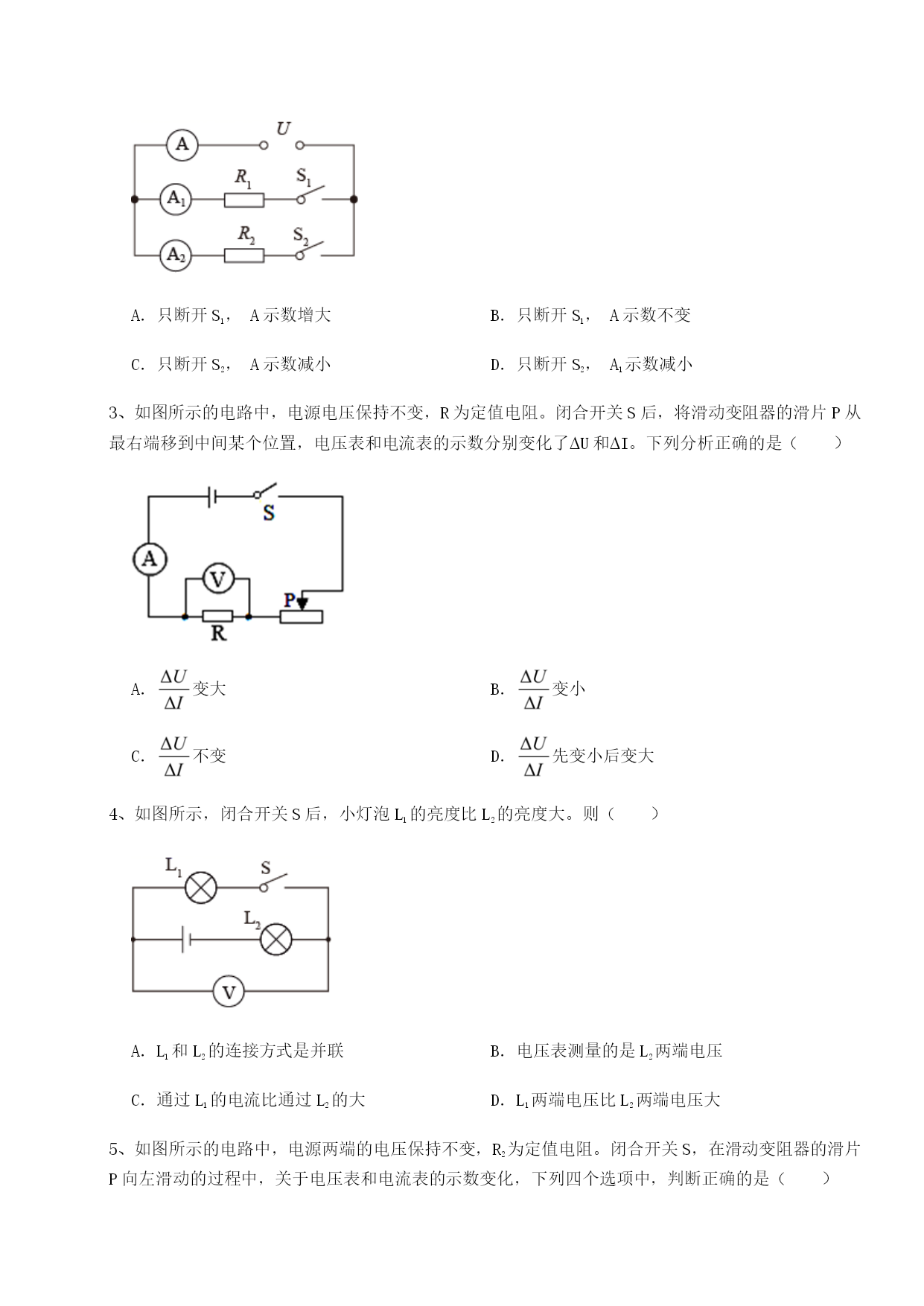

北师大版物理九年级全册第十二章欧姆定律同步训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图甲所示，电阻R＝10Ω，闭合开关，滑动变阻器的滑片从a端移动到b端的过程中，电流表示数变化范围为0.6A～0.1A。在图甲电路的基础上，增加一根导线改装成如图乙所示的电路。下列说法正确的是（）A．电源电压为10VB．滑动变阻器的最大阻值是60ΩC．图乙中，滑片在a端时电流表的示数是0.6AD．图乙中，滑片在b端时电流表的示数是0.12A2、如图所示，电阻R1与R2并联，电源电压恒定不变，闭合开关S1、S2，以下说法正确的是（）A．只断开S1，A示数增大B．只断开S1，A示数不变C．只断开S2，A示数减小D．只断开S2，A1示数减小3、如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了∆U和∆I。下列分析正确的是（）A．变大B．变小C．不变D．先变小后变大4、如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大。则（）A．L1和L2的连接方式是并联B．电压表测量的是L2两端电压C．通过L1的电流比通过L2的大D．L1两端电压比L2两端电压大5、如图所示的电路中，电源两端的电压保持不变，R2为定值电阻。闭合开关S，在滑动变阻器的滑片P向左滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（）A．电压表、电流表示数均变大B．电压表、电流表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大6、如图所示，保证、间的电阻不变，通过移动滑动变阻器的滑片，分别使电压表的示数为、、，这是为了研究（）A．通过电阻的电流与电阻的阻值的关系B．通过电阻的电流与电阻两端的电压的关系C．电阻的阻值与流过电阻的电流的关系D．电阻两端的电压与电阻的阻值的关系7、如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（）A．开关S1、S2都闭合，灯泡L1和L2串联B．只闭合开关S1，电源外部电流流向为a→b→c→dC．开关S1、S2都闭合，灯泡L1与L2的亮度一定相同D．先闭合S1，再闭合开关S2，电流表示数变大8、如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是（）A．电流表A的示数变小，电压表V1的示数变大B．电流表A的示数变小，电压表V1的示数不变C．电压表V2与电流表A的示数之比不变D．电压表V1与电压表V2的示数之和不变9、如图所示电路，电源电压恒定，开关闭合后，各电表量程合适且均有示数，现将滑动变阻器R2的滑片P向右滑动的过程中，下列说法中正确的是（）A．电流表A1和A2示数都变小B．电压表V的示数变大C．电压表V与电流表A1的示数之比变大D．电压表V与电流表A2的示数之比变大10、如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（）A．电流表A示数变小B．电压表V1示数不变C．电压表V2示数与电流表A示数乘积变小D．电压表V1示数与电流表A示数比值变小第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图是小灯泡L和电阻R中电流随电压变化的图像。由图像可知，若将它们串联在电路中，电流为0.25A，则电源电压为V。2、如下图所示电路，闭合开关S，当滑动变阻器滑片向右移动时，电流表示数，(填“变大”、“变小”或“不变”)，小灯泡亮度(填“变亮”、“变暗”或“不变”)．3、如图所示，电路中电源电压恒定，定值电阻R1＝20Ω，只闭合开关S1，电流表示数为0.3A，同时闭合开关S1、S2，电流表示数为0.5A，则R2的阻值为Ω。4、某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是Ω；当它两端电压为0V时，该导体的电阻为Ω；当通过它的电流为0.3A时，它两端的电压为V。5、将一段电阻丝接入电路中，测得其两端电压为12V，通过的电流为3A，则该电阻丝电阻为Ω；若将该电阻丝两端电压由12V降到6V，则电流变化了A。6、如图所示
