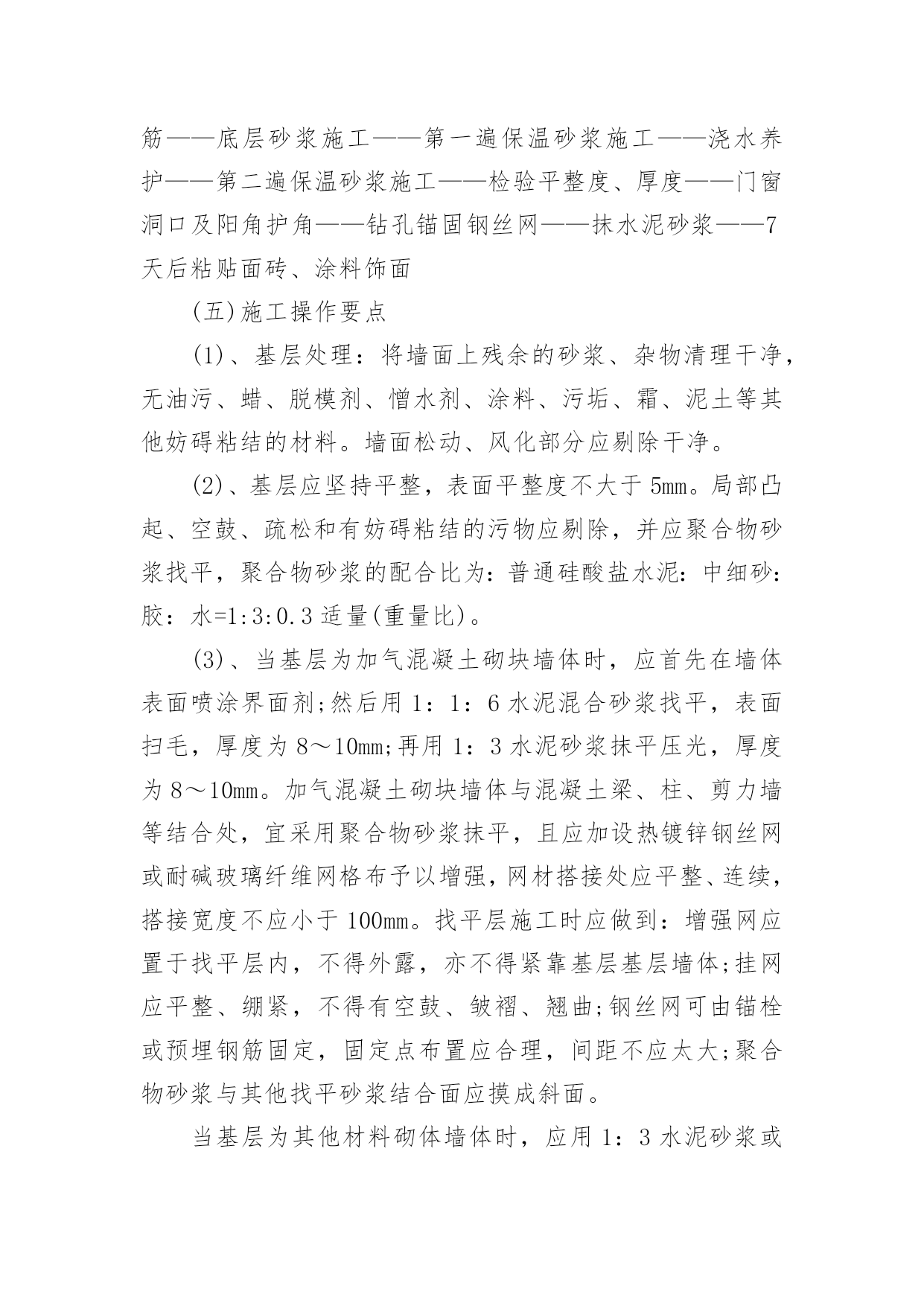

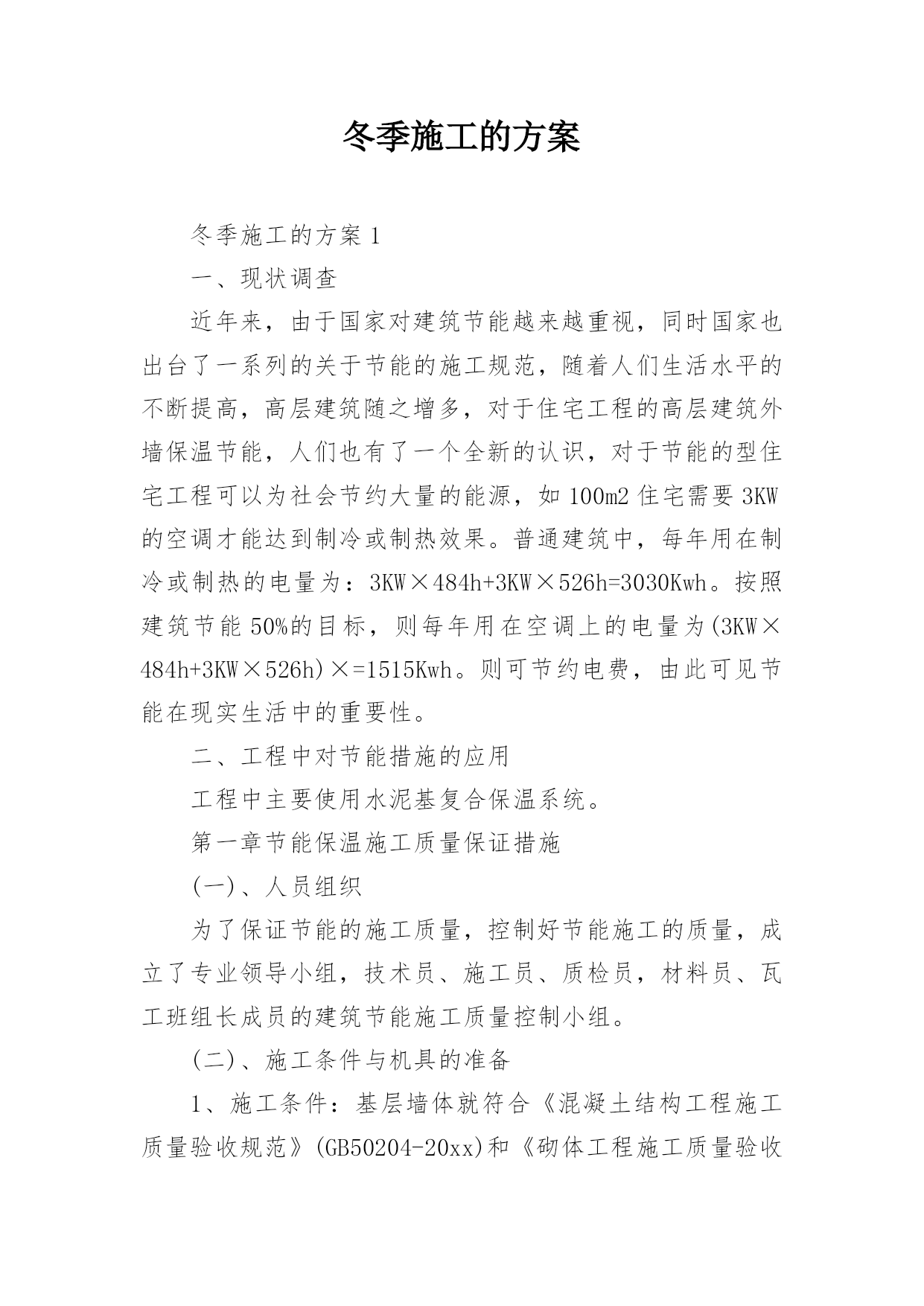

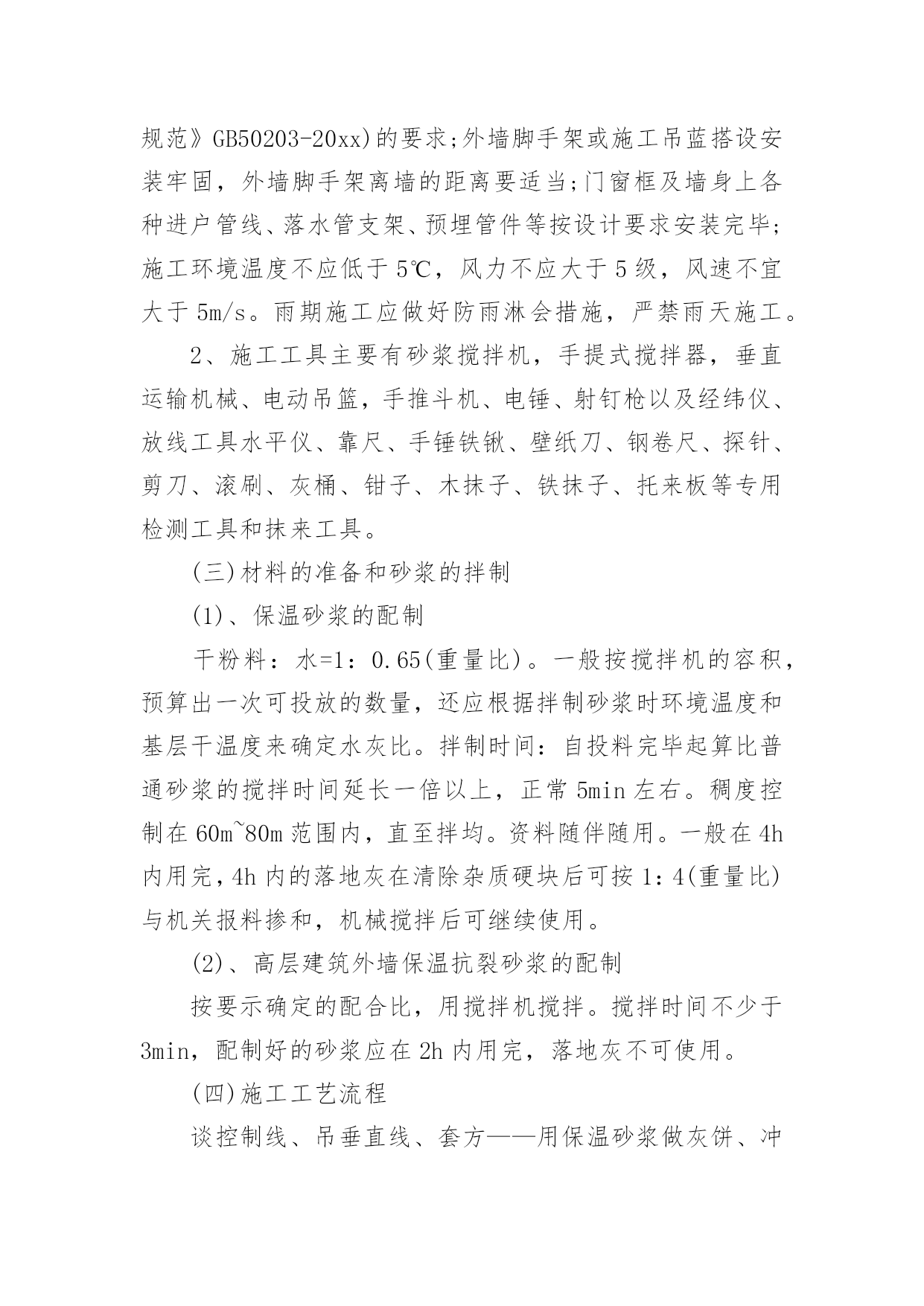

冬季施工的方案冬季施工的方案1一、现状调查近年来，由于国家对建筑节能越来越重视，同时国家也出台了一系列的关于节能的施工规范，随着人们生活水平的不断提高，高层建筑随之增多，对于住宅工程的高层建筑外墙保温节能，人们也有了一个全新的认识，对于节能的型住宅工程可以为社会节约大量的能源，如100m2住宅需要3KW的空调才能达到制冷或制热效果。普通建筑中，每年用在制冷或制热的电量为：3KW×484h+3KW×526h=3030Kwh。按照建筑节能50%的目标，则每年用在空调上的电量为(3KW×484h+3KW×526h)×=1515Kwh。则可节约电费，由此可见节能在现实生活中的重要性。二、工程中对节能措施的应用工程中主要使用水泥基复合保温系统。第一章节能保温施工质量保证措施(一)、人员组织为了保证节能的施工质量，控制好节能施工的质量，成立了专业领导小组，技术员、施工员、质检员，材料员、瓦工班组长成员的建筑节能施工质量控制小组。(二)、施工条件与机具的准备1、施工条件：基层墙体就符合《混凝土结构工程施工质量验收规范》(GB50204-20xx)和《砌体工程施工质量验收规范》GB50203-20xx)的要求;外墙脚手架或施工吊蓝搭设安装牢固，外墙脚手架离墙的距离要适当;门窗框及墙身上各种进户管线、落水管支架、预埋管件等按设计要求安装完毕;施工环境温度不应低于5℃，风力不应大于5级，风速不宜大于5m/s。雨期施工应做好防雨淋会措施，严禁雨天施工。2、施工工具主要有砂浆搅拌机，手提式搅拌器，垂直运输机械、电动吊篮，手推斗机、电锤、射钉枪以及经纬仪、放线工具水平仪、靠尺、手锤铁锹、壁纸刀、钢卷尺、探针、剪刀、滚刷、灰桶、钳子、木抹子、铁抹子、托来板等专用检测工具和抹来工具。(三)材料的准备和砂浆的拌制(1)、保温砂浆的配制干粉料：水=1：0.65(重量比)。一般按搅拌机的容积，预算出一次可投放的数量，还应根据拌制砂浆时环境温度和基层干温度来确定水灰比。拌制时间：自投料完毕起算比普通砂浆的搅拌时间延长一倍以上，正常5min左右。稠度控制在60m~80m范围内，直至拌均。资料随伴随用。一般在4h内用完，4h内的落地灰在清除杂质硬块后可按1：4(重量比)与机关报料掺和，机械搅拌后可继续使用。(2)、高层建筑外墙保温抗裂砂浆的配制按要示确定的配合比，用搅拌机搅拌。搅拌时间不少于3min，配制好的砂浆应在2h内用完，落地灰不可使用。(四)施工工艺流程谈控制线、吊垂直线、套方——用保温砂浆做灰饼、冲筋——底层砂浆施工——第一遍保温砂浆施工——浇水养护——第二遍保温砂浆施工——检验平整度、厚度——门窗洞口及阳角护角——钻孔锚固钢丝网——抹水泥砂浆——7天后粘贴面砖、涂料饰面(五)施工操作要点(1)、基层处理：将墙面上残余的砂浆、杂物清理干净，无油污、蜡、脱模剂、憎水剂、涂料、污垢、霜、泥土等其他妨碍粘结的材料。墙面松动、风化部分应剔除干净。(2)、基层应坚持平整，表面平整度不大于5mm。局部凸起、空鼓、疏松和有妨碍粘结的污物应剔除，并应聚合物砂浆找平，聚合物砂浆的配合比为：普通硅酸盐水泥：中细砂：胶：水=1:3:0.3适量(重量比)。(3)、当基层为加气混凝土砌块墙体时，应首先在墙体表面喷涂界面剂;然后用1：1：6水泥混合砂浆找平，表面扫毛，厚度为8～10mm;再用1：3水泥砂浆抹平压光，厚度为8～10mm。加气混凝土砌块墙体与混凝土梁、柱、剪力墙等结合处，宜采用聚合物砂浆抹平，且应加设热镀锌钢丝网或耐碱玻璃纤维网格布予以增强，网材搭接处应平整、连续，搭接宽度不应小于100mm。找平层施工时应做到：增强网应置于找平层内，不得外露，亦不得紧靠基层基层墙体;挂网应平整、绷紧，不得有空鼓、皱褶、翘曲;钢丝网可由锚栓或预埋钢筋固定，固定点布置应合理，间距不应太大;聚合物砂浆与其他找平砂浆结合面应摸成斜面。当基层为其他材料砌体墙体时，应用1：3水泥砂浆或聚合物砂浆整体找平。当基层为钢筋混凝土墙体时，如果墙体表面平整度不大于5mm，可不进行找平;否则，应用1：3水泥砂浆或聚合物砂浆整体找平。(4)、在外墙大角及其他必须要处吊基准垂直钢线和水平线。弹厚度控制线及伸缩线、装饰线：拉垂址、水平控制线，套方做口等;(5)、用保温砂外交浆根据保温砂浆的厚度做灰饼冲筋。(6)、进行底层砂浆的粉刷，用拉毛法，将底层砂浆用扫帚闰成粗糙面，表面平整方式、立面垂直度偏差不大于4mm，待硬功夫化后再抹保温材料。(7)、保温层施工：应分遍施工，每遍的厚度10mm，粉刷时，应抹平压实，待保持温材料初凝后浇水润湿，以备下遍抹灰。分层抹灰时间间隔一般在24h以上(视天气情况而定)，待厚度达到冲筋面时，先用大刮尺刮平，再用铁抹用力压平，墙面、六窗洞口平整度达到标准要求。施工进适当用力，要顺同一个方向
