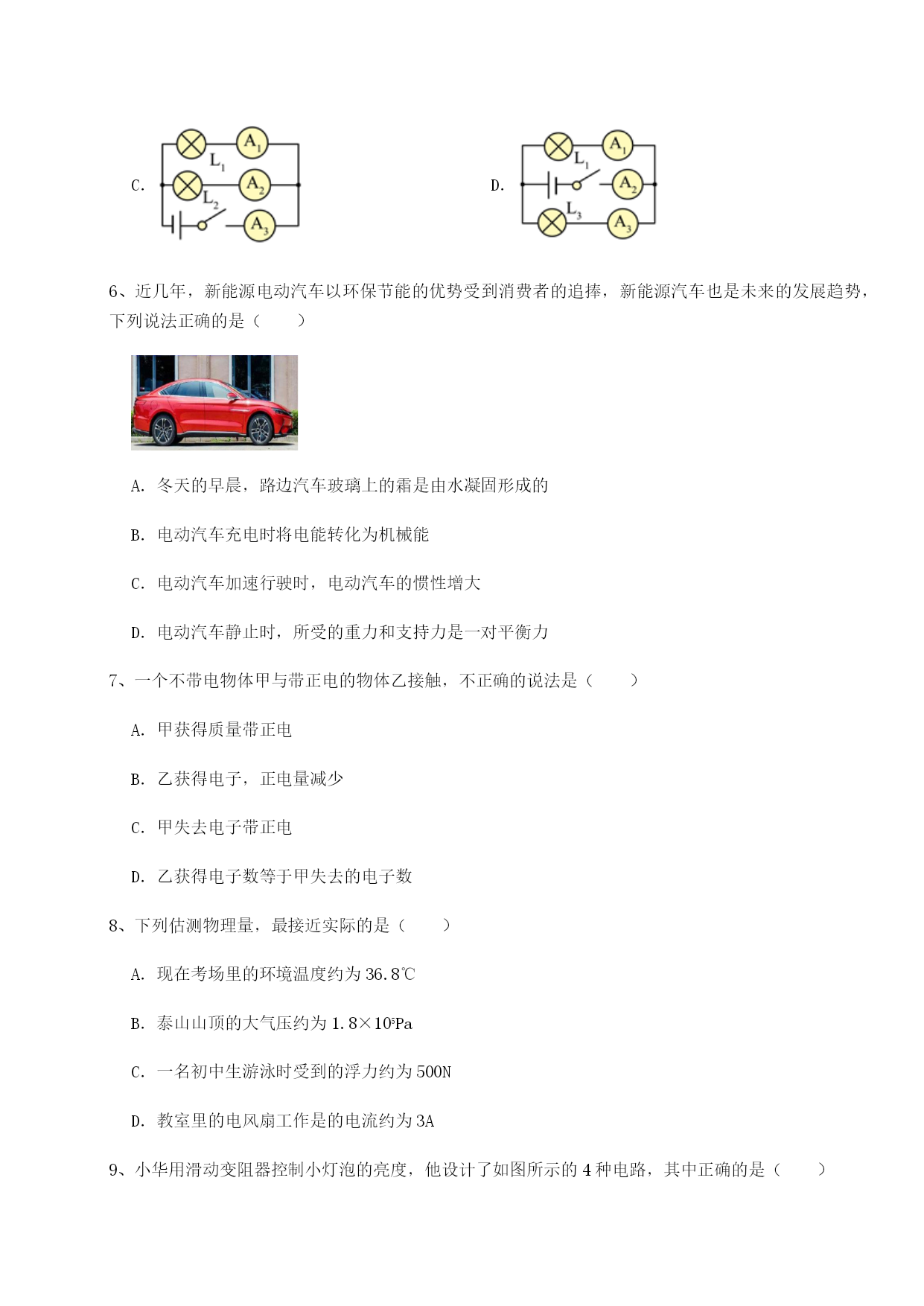

四川泸县四中北师大版物理九年级第十一章简单电路专项练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、取两个相同的验电器A和B，用毛皮摩擦过的橡胶棒接触验电器A的金属球，使A带上电荷，可以看到A的金属箔张开，B的金属箔闭合(如图所示甲)。用带有绝缘柄的金属棒把A和B连接起来(如图所示乙)，观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。下列描述正确的是()A．用毛皮摩擦过的橡胶棒接触验电器A的金属球，图甲中验电器A带正电B．图乙实验中金属棒和金属球接触的一瞬间，金属棒中电流方向是自A向BC．图乙实验中金属棒和金属球接触的一瞬间，金属棒中电子运动方向是自A向BD．图乙实验中将金属棒换成玻璃棒，实验现象与金属棒的现象相同2、考试试卷保密至关重要，为确保试卷万无一失，存放试卷的保密室有厚厚的大门，要想开门，需要主考用钥匙闭合开关S，或者两名副主考同时使用钥匙闭合开关S1、S2，使电动机工作拉开大门。为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。下列电路图符合设计要求的是（）A．B．C．D．3、图所示的电路中，通过闭合、断开开关，能使小灯泡L1和L2组成并联电路的是（）A．闭合开关S1、S2，断开S3B．闭合开关S1和S3，断开S2C．闭合开关S2和S3，断开S1D．闭合开关S2，断开开关S1和S34、在用电流表分别测两个灯泡中的电流时，发现电流表的示数总是相等的，则这两个灯泡的连接方式（）A．一定串联B．一定并联C．可能并联D．以上说法均不对5、在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（）A．B．C．D．6、近几年，新能源电动汽车以环保节能的优势受到消费者的追捧，新能源汽车也是未来的发展趋势，下列说法正确的是（）A．冬天的早晨，路边汽车玻璃上的霜是由水凝固形成的B．电动汽车充电时将电能转化为机械能C．电动汽车加速行驶时，电动汽车的惯性增大D．电动汽车静止时，所受的重力和支持力是一对平衡力7、一个不带电物体甲与带正电的物体乙接触，不正确的说法是（）A．甲获得质量带正电B．乙获得电子，正电量减少C．甲失去电子带正电D．乙获得电子数等于甲失去的电子数8、下列估测物理量，最接近实际的是（）A．现在考场里的环境温度约为36.8℃B．泰山山顶的大气压约为1.8×105PaC．一名初中生游泳时受到的浮力约为500ND．教室里的电风扇工作是的电流约为3A9、小华用滑动变阻器控制小灯泡的亮度，他设计了如图所示的4种电路，其中正确的是（）A．①④B．②④C．③②D．④②10、下列选项中，正确的是（）A．人体安全电压为36VB．手电筒正常工作时电流约10AC．新能源汽车的效率可达100%D．10个电子所带电荷量为1.6×10-18C第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小灯泡的结构如图甲所示，按图乙中图连接能让完好的灯泡点亮。在“怎样两个小灯泡都亮起来”的活动中，小明采用如图丙所示的方法连接，结果两个灯泡都亮了。这时，灯的连接方式是2、有一种节日彩灯上串联着30只小灯泡，如果电源插头处的电流为300mA，那么，通过每只小灯泡的电流是A；如图所示是一种LED手电筒，由6个LED并联组成。若通过每只LED的电流为15mA．则这种LED手电简正常工作时的总电流为mA。3、如图所示，把两个灯泡串联后接到电源上，闭合开关S后，发现L1比L2亮．设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，则I1I2（选填“>”、“<”或“=”）；若工作过程中灯泡L1突然烧坏，则灯泡L2（选填“仍亮”或“不亮”）4、如图所示为建筑物轮廓灯，根据图中的现象，可知建筑物轮廓灯的连接方式为联，你所判断的依据是。5、如图所示电路，闭合开关后，电压表有示数且接近电源电压，电流表无示数，则故障可能是（选填“灯泡断路”、“电流表断路”或“变阻器短路”）。故障排除后，重新闭合开关，电压表的指针位置如图所示，则电压
