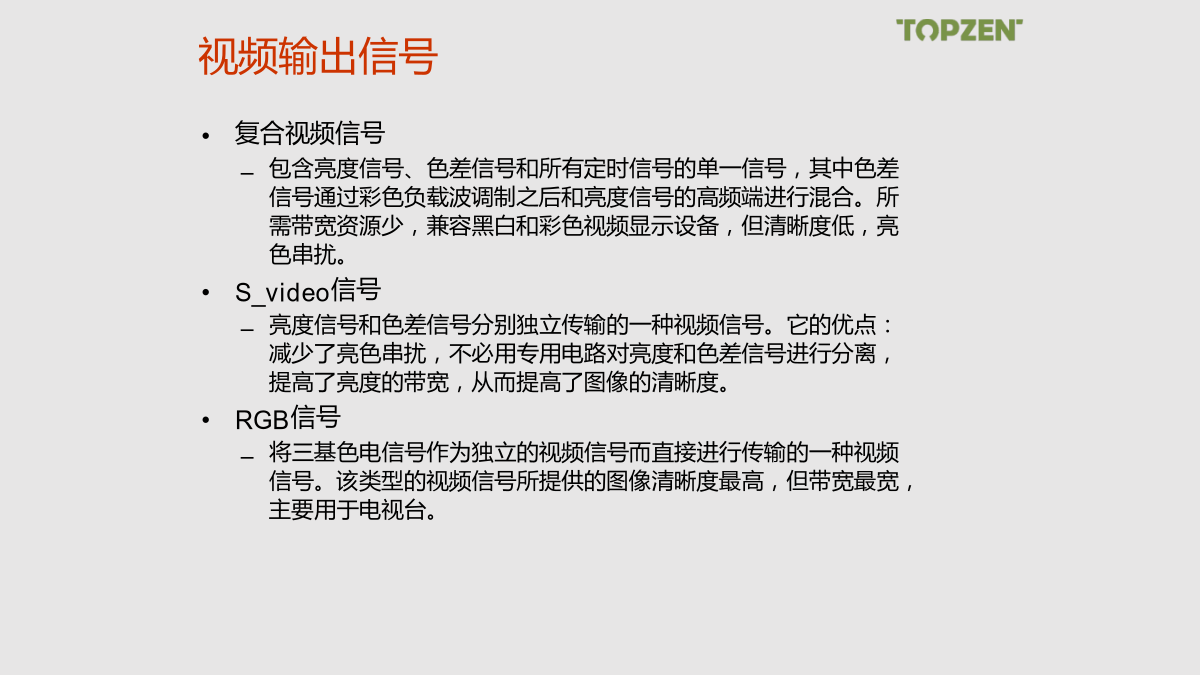

汇报提纲视频监控利用视频探测手段对目标进行监视、控制和信息记录。组成一般由前端、传输、控制及显示记录四个主要部分组成。视频监控系统原理视频图像扫描方式电视制式各种图像分辨率介绍媒体数字化复合视频信号包含亮度信号、色差信号和所有定时信号的单一信号，其中色差信号通过彩色负载波调制之后和亮度信号的高频端进行混合。所需带宽资源少，兼容黑白和彩色视频显示设备，但清晰度低，亮色串扰。S_video信号亮度信号和色差信号分别独立传输的一种视频信号。它的优点：减少了亮色串扰，不必用专用电路对亮度和色差信号进行分离，提高了亮度的带宽，从而提高了图像的清晰度。RGB信号将三基色电信号作为独立的视频信号而直接进行传输的一种视频信号。该类型的视频信号所提供的图像清晰度最高，但带宽最宽，主要用于电视台。视频采集部分-摄像机（Camera）摄像机：将光信号转变为视频信号镜头：可选用固定镜头或二可变镜头，三可镜头（调焦距、调聚焦、调光圈）云台：用于承载摄像机上下左右移动，可不选用摄像机主要由镜头、影像传感器（主要是CCD器件）、DSP等组成，被摄物体反射光线经过镜头聚焦至CCD上，CCD由多个X-Y纵横排列的像素点组成，每个像素都由一个光电二极管及相关电路组成，光电二极管将光线转变成电荷，收集到的电荷总量与光线强度成比例，所积累的电荷在相关电路的控制下，逐点移出，经滤波、放大，再经过DSP处理后形成视频信号输出。摄像机组成CCD摄像机参数点MAP摄像机主要参数清晰度、分辨率摄像机分辨率和像素对比：摄像机分辨率和像素对比摄像机分辨率和像素对比最低照度参考值摄像机可调整功能摄像机可调整功能宽动态范围(WDR)背光补偿VS宽动态自动白平衡（AWB）类比于照像机的机械快门功能提出的一个术语，相当于控制CCD图像传感受器的感光时间，感光时间越长，电荷积累时间也就越长，输出信号电流的强度也就越大。在照度较高的地方，感光时间要求短些，否则画面会偏白；在照度较低的地方，感光时间要求长些，这样画面会积累较多的电荷，从而使图像变得清晰。合理控制CCD摄像机的电子快门，还可以有效的防止高速移动物体的拖影现象。摄像机可调参数日夜切换镜头（LENS）镜头参数镜头配置焦距镜头参数变倍镜头概念的误区镜头参数选配镜头原则按外形功能分类摄像机分类扫描系统摄像机分类摄像机特点类别红外一体化摄像机红外灯什么是球机？球机全称为一体化球形摄像机，水平方向可以360度连续旋转，没有监控盲区，垂直方向可以在90度范围内旋转，在90度位置上能够自动翻转，实现180度连续监控。一体化：集成防护罩、云台、解码器和成像模块球形：产品外观接近球形或椭球形球型摄像机的构成球型摄像机内部结构按照使用环境不同分为室内球机和室外球机按照安装方式不同分为壁挂，悬吊，表面吸顶，表面嵌入等按照驱动云台的电机特性不同分为直流球机和步进球机按照云台是否可变速分为变速球机和恒速球机按照变速球机旋转速度不同分为高速球机，中速球机，低速球机球机的功能和特性高速球精度汇报提纲控制设备-解码器视频矩阵视频矩阵分类矩阵功能介绍电视墙系统控制键盘图像显示设备把从现场传来的电信号转换成图像并显示。如早期的CRT监视器；后期的LCD监视器、等离子（PDP）拼接大屏等。作用：用于显示摄像机所观测之图像。按显像原理分：CRT管和液晶LCD注：LCD在文本表现以及环保方面比CRT强得多，但其色彩、反应速度等问题也是远不如CRT。摄像机配件支架配置注意事项：1.室内/室外2.安装方式3.最大承载重量4.安装尺寸普通摄像机支架种类繁多。根据不同的要求选择不同的型号。室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上……，现有的支架可能难以满足要求，需要另外加工或改进。防护罩配置注意事项：1.防护罩尺寸(mm)2.室内/室外3.摄像机最大尺寸(mm)，摄像机及镜头组合的最大尺寸（包括BNC接头）4.输入电压5.工作温度6.防护等级7.建议使用安装支架和云台防护罩主要分为室内和室外两种。室内防护罩主要区别是体积大小，外形是否美观，表面处理是否合格。功能主要是防尘、防破坏。室外防护罩密封性能一定要好，保证雨水不能进入防护罩内部侵蚀摄像机。有的室外防护罩还带有排风扇、加热板、雨刮器，可以更好的保护设备。各种图像分辨率介绍摄像机分辨率和像素对比摄像机可调整功能镜头配置概念的误区扫描系统高速球精度支架配置注意事项：1.室内/室外2.安装方式3.最大承载重量4.安装尺寸普通摄像机支架种类繁多。根据不同的要求选择不同的型号。室外支架主要考虑
