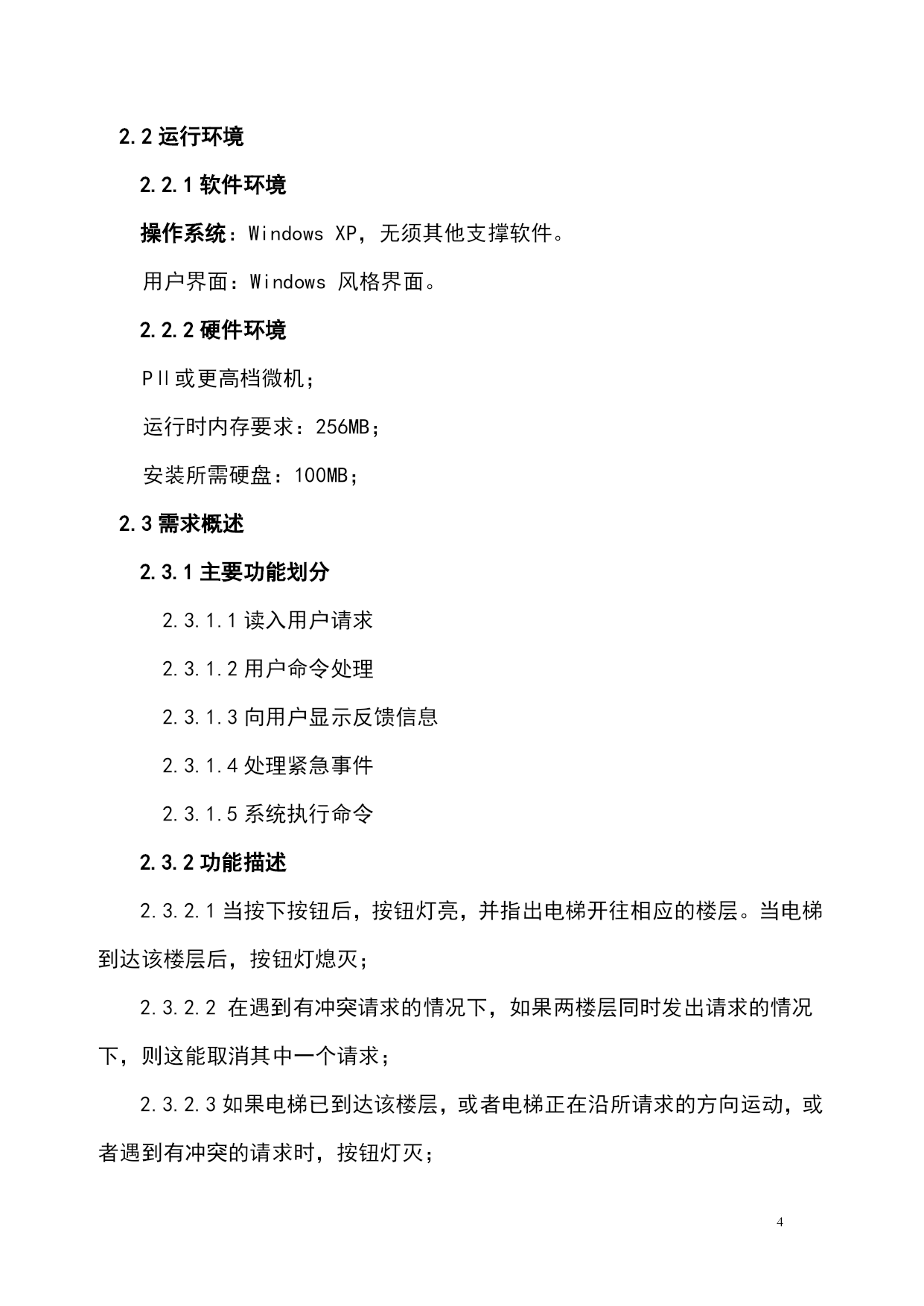

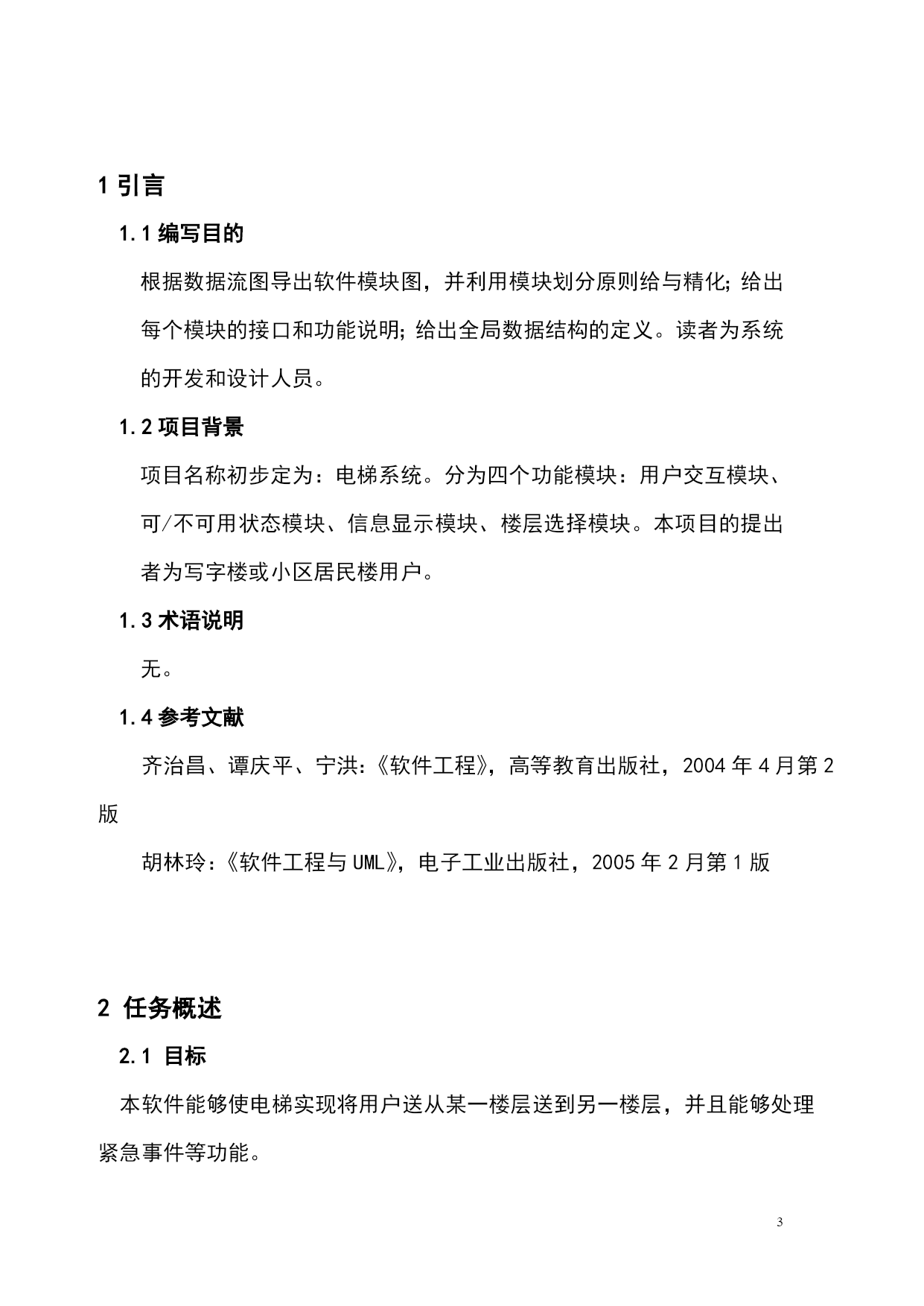

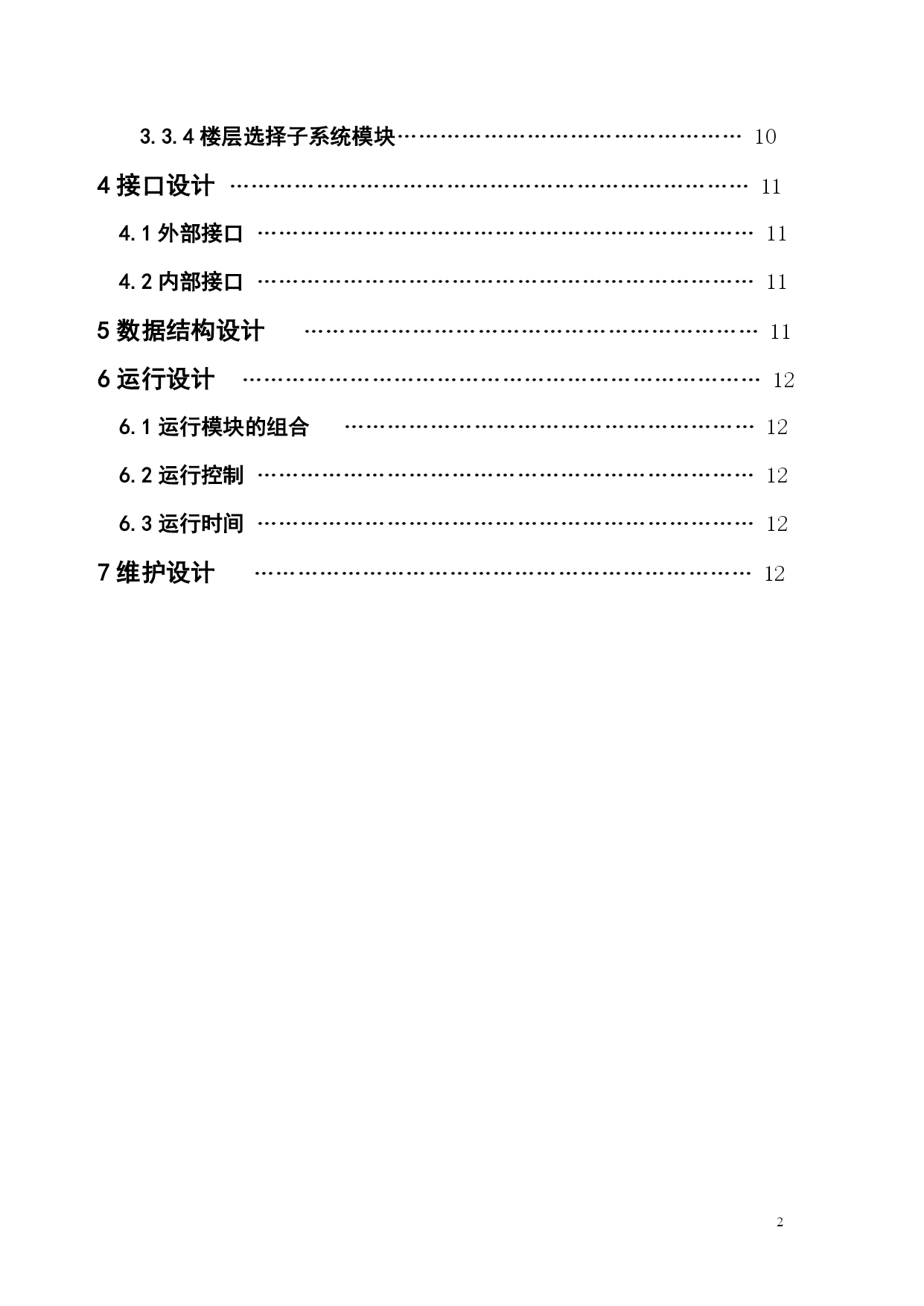

电梯系统概要设计说明书完成时间：2009年12月1日目录1引言……………………………………………………………………31.1编写目的…………………………………………………………31.2项目背景…………………………………………………………31.3术语说明…………………………………………………………31.4参考文献…………………………………………………………32任务概述………………………………………………………………32.1目标………………………………………………………………32.2运行环境……………………………………………………………42.2.1软件环境………………………………………………………42.2.2硬件环境………………………………………………………42.3需求概述…………………………………………………………42.3.1主要功能划分…………………………………………………42.3.2功能描述………………………………………………………42.4限制与约束………………………………………………………53总体设计……………………………………………………………53.1处理流程…………………………………………………………53.2总体结构和模块外部设计…………………………………………63.3功能分配……………………………………………………………63.3.1用户交互子系统模块…………………………………………63.3.2可/不可用状态模块…………………………………………73.3.3信息显示子系统模块…………………………………………83.3.4楼层选择子系统模块…………………………………………104接口设计………………………………………………………………114.1外部接口……………………………………………………………114.2内部接口……………………………………………………………115数据结构设计………………………………………………………116运行设计………………………………………………………………126.1运行模块的组合…………………………………………………126.2运行控制……………………………………………………………126.3运行时间……………………………………………………………127维护设计……………………………………………………………121引言1.1编写目的根据数据流图导出软件模块图，并利用模块划分原则给与精化；给出每个模块的接口和功能说明；给出全局数据结构的定义。读者为系统的开发和设计人员。1.2项目背景项目名称初步定为：电梯系统。分为四个功能模块：用户交互模块、可/不可用状态模块、信息显示模块、楼层选择模块。本项目的提出者为写字楼或小区居民楼用户。1.3术语说明无。1.4参考文献齐治昌、谭庆平、宁洪：《软件工程》，高等教育出版社，2004年4月第2版胡林玲：《软件工程与UML》，电子工业出版社，2005年2月第1版2任务概述2.1目标本软件能够使电梯实现将用户送从某一楼层送到另一楼层，并且能够处理紧急事件等功能。2.2运行环境2.2.1软件环境操作系统：WindowsXP，无须其他支撑软件。用户界面：Windows风格界面。2.2.2硬件环境PⅡ或更高档微机；运行时内存要求：256MB；安装所需硬盘：100MB；2.3需求概述2.3.1主要功能划分2.3.1.1读入用户请求2.3.1.2用户命令处理2.3.1.3向用户显示反馈信息2.3.1.4处理紧急事件2.3.1.5系统执行命令2.3.2功能描述2.3.2.1当按下按钮后，按钮灯亮，并指出电梯开往相应的楼层。当电梯到达该楼层后，按钮灯熄灭；2.3.2.2在遇到有冲突请求的情况下，如果两楼层同时发出请求的情况下，则这能取消其中一个请求；2.3.2.3如果电梯已到达该楼层，或者电梯正在沿所请求的方向运动，或者遇到有冲突的请求时，按钮灯灭；2.3.2.4当没有服务请求时，电梯保持在最后一个目地楼层，电梯门关闭；2.3.2.5系统以事件驱动方式响应楼层对电梯的请求，所有楼层的优先权是相同的；2.3.2.6系统以事件驱动方式响应电梯内部对到达楼层的要求，并按照电梯运动方向一次完成这些要求；2.3.2.7每个电梯都有一个紧急按钮，按下后向管理人员发出报警信号，然后电梯被置为“不可用”状态。每个电梯都有取消“不可用”状态的机制。2.4限制与约束本电梯系统软件是应用于中小型电梯的。考虑到本软件载重范围：1000kg——1500kg3总体设计3.1处理流程3.1.1管理
