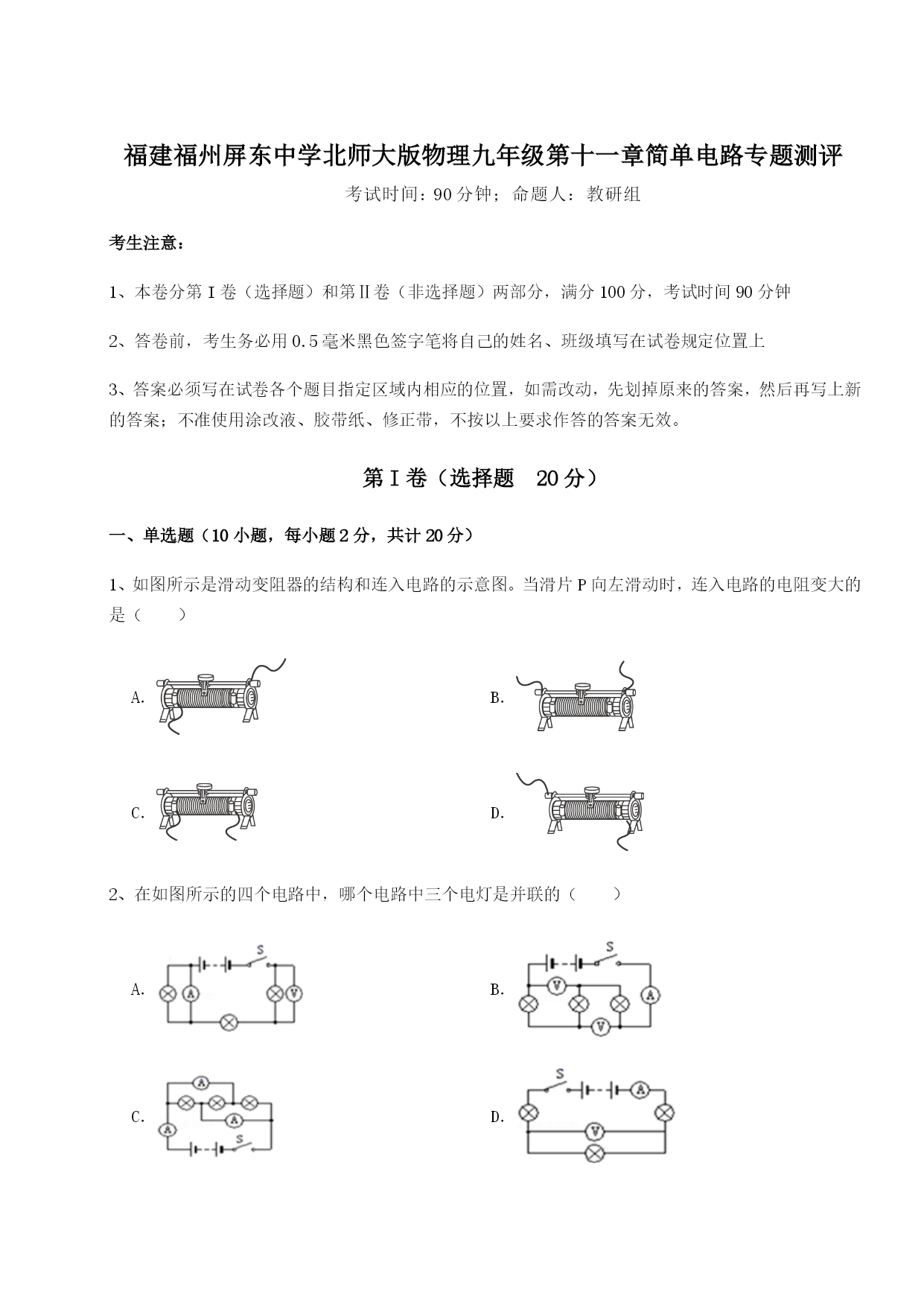

福建福州屏东中学北师大版物理九年级第十一章简单电路专题测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示是滑动变阻器的结构和连入电路的示意图。当滑片P向左滑动时，连入电路的电阻变大的是（）A．B．C．D．2、在如图所示的四个电路中，哪个电路中三个电灯是并联的（）A．B．C．D．3、质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较（）A．铜丝电阻较大B．铝丝电阻较大C．铜丝和铝丝电阻可能一样大D．无法判断谁的电阻较大4、如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（）A．B．C．D．5、关于静电现象，下列说法中确的是（）A．因为带电体有吸引轻小物体的性质，摩擦后的梳子能吸引细水流B．细线悬挂的两个泡沫小球互相吸引，则两小球一定带有异种电荷C．用毛皮摩擦过的橡胶棒会带上负电，在这过程中橡胶棒失去了电子D．验电器是利用异种电荷互相吸引的原理制成6、某家庭用投影的主要元件由投影灯泡和用来散热的风扇〔电动机）组成，工作时要求合开关S1，散热风扇先工作：再闭合开关S2，灯泡才能发光。下列符合要求的电路（）A．B．C．D．7、下列图中，要使滑动变阻器的滑片向右滑动时接入电路的电阻变大，则接线方法正确的是（）A．B．C．D．8、在相同温度下,关于导体的电阻，下列说法正确的是（）A．铜线的电阻一定比铝线的小B．长度相同粗细也相同的铜线和铝线电阻相等C．长度相同的两根铜线,粗的那根电阻较大D．粗细相同的两根铜线,长的那根电阻较大9、下列说法正确的是（）A．橡胶棒不易导电，因为它缺少电荷B．铜导线导电过程中，自由电子定向移动的方向不是电流的方向C．三个轻质小球靠近后如图甲所示，则a、b定带同种电荷，b、c一定带异种电荷D．如图乙所示，将带正电的玻璃棒接触验电器的金属球，正电荷会从玻璃棒传递到金属箔10、如图，小明同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧。关于该实验的分析正确的是（）A．实验时干电池的正极与另一个干电池的正极相连B．该实验能说明短路带来的危害C．用普通纸代替铝箔纸也能燃烧D．实验中铝箔是绝缘体第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，两个相同的验电器A和B，A带负电，B不带电。用金属棒把A和B连接起来的瞬间，金属棒中的电流方向从（选填“A到B”成“B到A”）。2、如图所示，是小敏同学在某次实验探究中连接的电路，开关S2控制的是灯，电流表测量的是。3、如图所示的电路中，要使L1、L2并联在电路中，只能闭合开关。要使L1、L2串联在电路中，只能闭合开关。为了防止电路出现短路，不能同时闭合开关。4、如图所示为建筑物轮廓灯，根据图中的现象，可知建筑物轮廓灯的连接方式为联，你所判断的依据是。5、如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个（填电路元件名称）接在干路上。房间里有电灯、电视等用电器，它们是联的。6、小明在学习了相关电学知识后，做了一个小实验。他连接了如图（a）所示的电路，将A、B两个金属夹接触时，闭合开关S灯泡正常发光。接着他将C、D两个完全相同的石墨棒放置在装有纯净水的烧杯中，如图（b）所示，并把A、B两个金属夹分别夹在石墨棒上端，闭合开关S发现小灯泡不发光。当在装有适量纯净水的烧杯中放入少量盐并轻轻搅拌后灯泡发出微弱的光，请你分析：①没有放盐时，灯泡不发光说明：；②写出增加灯泡亮度的方法并说明理由：。7、华为自主研发了先进的麒麟990芯片，其制造工艺达到7nm，等于m，“芯片”所用的主要材料是（选填“半导体”或“超导体”），利用该材料制成的二极管具有导电性。8、如图所示，灯L1与L2串联在由三节蓄电池组成的电源上，先用电压表测灯L1两端的电压为2.6V，则选用电压表的量程是．再测电源电压时，只将电压表接B的一端改接C，这种接法（正确/不正确），理由是9、铅笔芯是石墨和黏土混合制成的。不同类型的铅笔的笔芯软硬程度不同，其中6H的铅笔芯最硬，6B的铅笔芯最软，H的铅笔芯软硬居中。铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度是否有关呢？小明用如图
