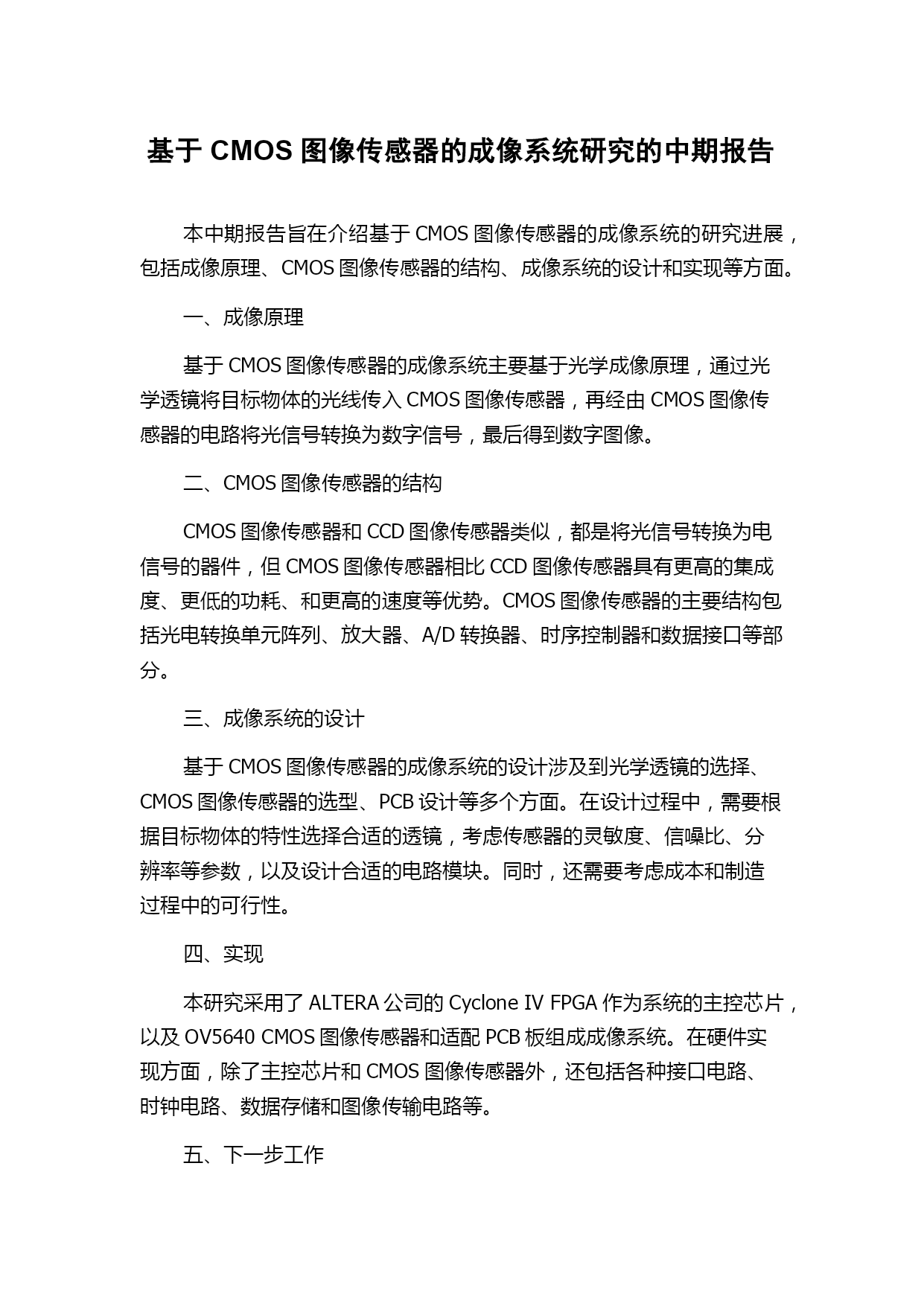

基于CMOS图像传感器的成像系统研究的中期报告本中期报告旨在介绍基于CMOS图像传感器的成像系统的研究进展，包括成像原理、CMOS图像传感器的结构、成像系统的设计和实现等方面。一、成像原理基于CMOS图像传感器的成像系统主要基于光学成像原理，通过光学透镜将目标物体的光线传入CMOS图像传感器，再经由CMOS图像传感器的电路将光信号转换为数字信号，最后得到数字图像。二、CMOS图像传感器的结构CMOS图像传感器和CCD图像传感器类似，都是将光信号转换为电信号的器件，但CMOS图像传感器相比CCD图像传感器具有更高的集成度、更低的功耗、和更高的速度等优势。CMOS图像传感器的主要结构包括光电转换单元阵列、放大器、A/D转换器、时序控制器和数据接口等部分。三、成像系统的设计基于CMOS图像传感器的成像系统的设计涉及到光学透镜的选择、CMOS图像传感器的选型、PCB设计等多个方面。在设计过程中，需要根据目标物体的特性选择合适的透镜，考虑传感器的灵敏度、信噪比、分辨率等参数，以及设计合适的电路模块。同时，还需要考虑成本和制造过程中的可行性。四、实现本研究采用了ALTERA公司的CycloneIVFPGA作为系统的主控芯片，以及OV5640CMOS图像传感器和适配PCB板组成成像系统。在硬件实现方面，除了主控芯片和CMOS图像传感器外，还包括各种接口电路、时钟电路、数据存储和图像传输电路等。五、下一步工作下一步工作将主要探讨成像系统的优化和性能提升。包括利用DSP进行图像处理、优化系统电路、提高传感器的灵敏度和分辨率等方面的探讨。同时，还将结合应用场景，进行成像系统的实际应用测试，验证系统的性能和可靠性。
