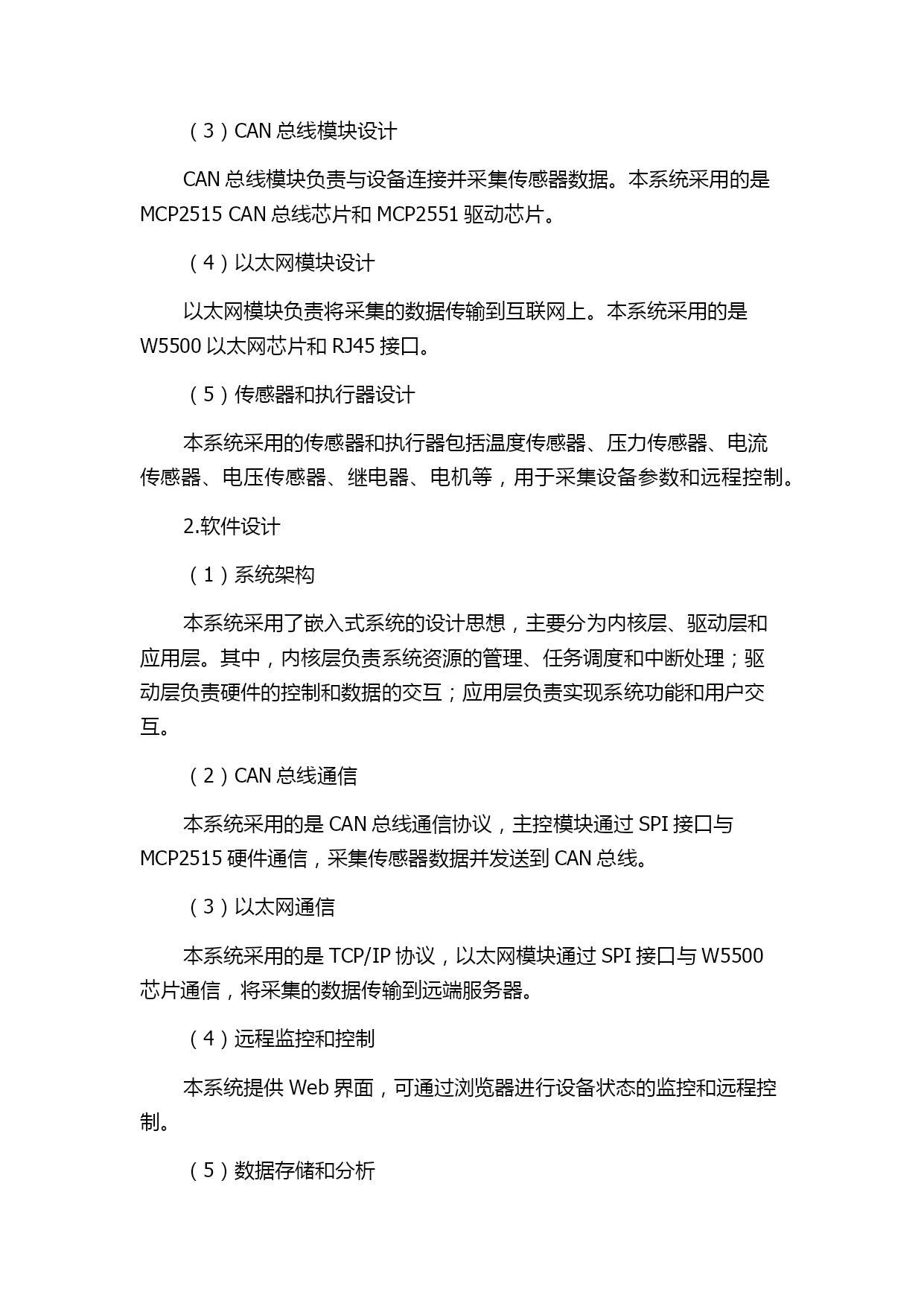

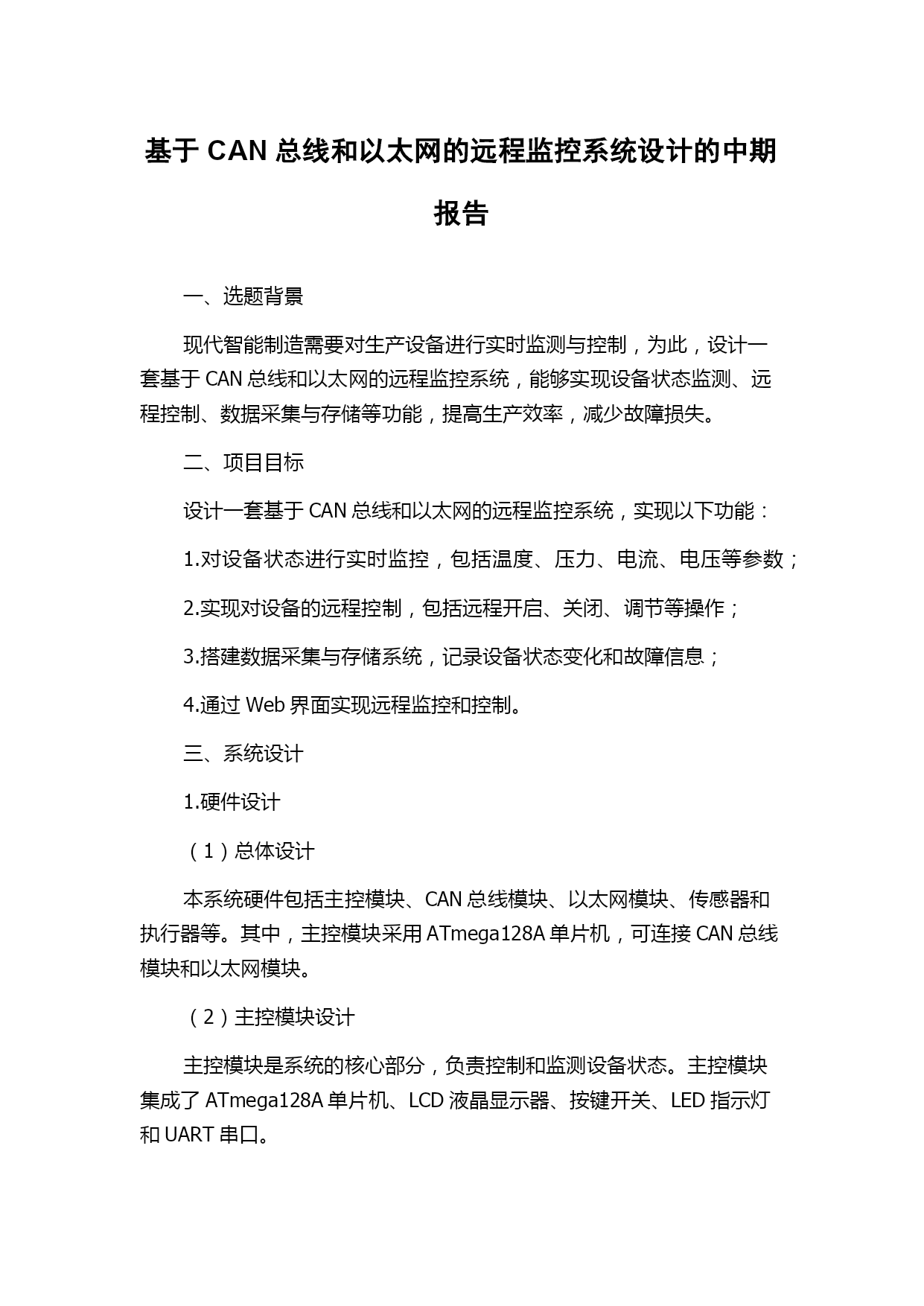

基于CAN总线和以太网的远程监控系统设计的中期报告一、选题背景现代智能制造需要对生产设备进行实时监测与控制，为此，设计一套基于CAN总线和以太网的远程监控系统，能够实现设备状态监测、远程控制、数据采集与存储等功能，提高生产效率，减少故障损失。二、项目目标设计一套基于CAN总线和以太网的远程监控系统，实现以下功能：1.对设备状态进行实时监控，包括温度、压力、电流、电压等参数；2.实现对设备的远程控制，包括远程开启、关闭、调节等操作；3.搭建数据采集与存储系统，记录设备状态变化和故障信息；4.通过Web界面实现远程监控和控制。三、系统设计1.硬件设计（1）总体设计本系统硬件包括主控模块、CAN总线模块、以太网模块、传感器和执行器等。其中，主控模块采用ATmega128A单片机，可连接CAN总线模块和以太网模块。（2）主控模块设计主控模块是系统的核心部分，负责控制和监测设备状态。主控模块集成了ATmega128A单片机、LCD液晶显示器、按键开关、LED指示灯和UART串口。（3）CAN总线模块设计CAN总线模块负责与设备连接并采集传感器数据。本系统采用的是MCP2515CAN总线芯片和MCP2551驱动芯片。（4）以太网模块设计以太网模块负责将采集的数据传输到互联网上。本系统采用的是W5500以太网芯片和RJ45接口。（5）传感器和执行器设计本系统采用的传感器和执行器包括温度传感器、压力传感器、电流传感器、电压传感器、继电器、电机等，用于采集设备参数和远程控制。2.软件设计（1）系统架构本系统采用了嵌入式系统的设计思想，主要分为内核层、驱动层和应用层。其中，内核层负责系统资源的管理、任务调度和中断处理；驱动层负责硬件的控制和数据的交互；应用层负责实现系统功能和用户交互。（2）CAN总线通信本系统采用的是CAN总线通信协议，主控模块通过SPI接口与MCP2515硬件通信，采集传感器数据并发送到CAN总线。（3）以太网通信本系统采用的是TCP/IP协议，以太网模块通过SPI接口与W5500芯片通信，将采集的数据传输到远端服务器。（4）远程监控和控制本系统提供Web界面，可通过浏览器进行设备状态的监控和远程控制。（5）数据存储和分析本系统采用MySQL数据库，将采集的数据存储到数据库中，并通过SQL语句进行分析和查询。四、项目进展本项目已完成了硬件电路设计，完成了主控模块、CAN总线模块和以太网模块的PCB设计和焊接。目前正在进行软件系统开发，已完成了CAN总线通信和以太网通信的程序编写，正在进行远程监控和控制界面的设计。五、项目展望本系统的设计将有助于提高制造业的生产效率和产品质量，可以实现设备状态的实时监控、远程控制和数据分析，在未来有广泛的应用前景。
