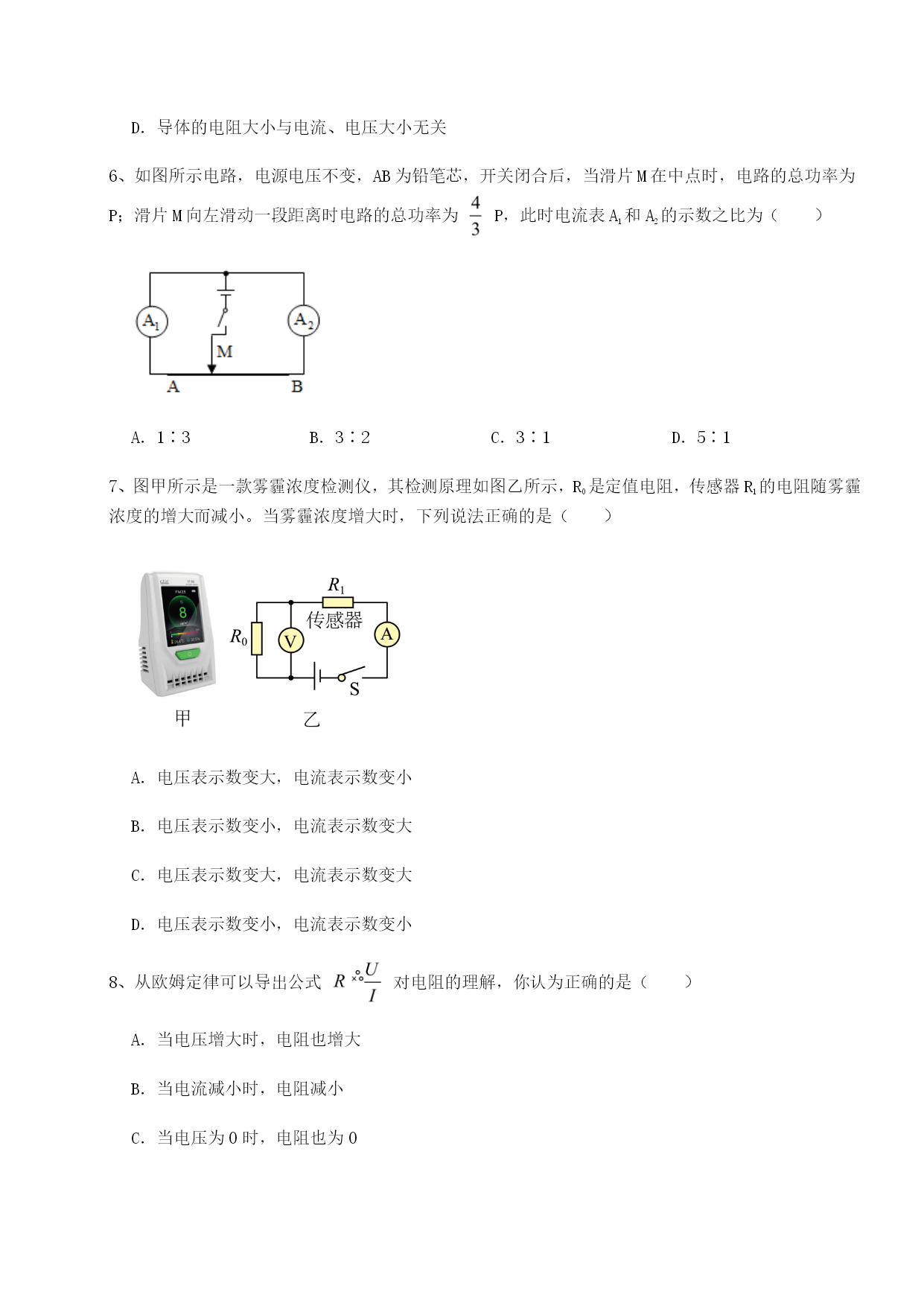

北师大版物理九年级全册第十二章欧姆定律专项训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图是导体甲和乙的U﹣I图象，小阳对图象信息作出的判断中正确的是（）A．导体乙中的电流跟它两端的电压成正比B．当导体甲两端电压为0时，其电阻值为0C．将甲和乙串联，若电流为0.4A，则它们两端的总电压为3VD．将甲和乙并联，若电压为1V，则它们的干路电流为0.4A2、关于公式，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流共同决定B．通过导体的电流，与导体两端的电压和导体的电阻均无关C．导体两端的电压一定时，导体的电阻跟通过它的电流成正比D．导体的电阻一定时，通过导体的电流与导体两端的电压成正比3、计算机鼠标内装有自动控制传感器，其工作原理电路如图所示，物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P移动，通过电压表示数可反映物体M移动的距离，当物体M向右移动时，观察到的现象应该是（）A．电流表示数不变，电压表示数变大B．电流表示数变大，电压表示数变大C．电压表示数和电流表示数比值变小D．电压表示数和电流表示数比值不变4、公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是（）A．电压表改成大量程B．增大激光强度C．减小R0阻值D．减小电源电压5、由欧姆定律得到公式，下列说法正确的是（）A．导体两端电压为零时，导体的电阻也为零B．导体的电阻与流过导体的电流成反比C．导体的电阻与导体两端的电压成正比D．导体的电阻大小与电流、电压大小无关6、如图所示电路，电源电压不变，AB为铅笔芯，开关闭合后，当滑片M在中点时，电路的总功率为P；滑片M向左滑动一段距离时电路的总功率为P，此时电流表A1和A2的示数之比为（）A．1∶3B．3∶2C．3∶1D．5∶17、图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器R1的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是（）A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小8、从欧姆定律可以导出公式对电阻的理解，你认为正确的是（）A．当电压增大时，电阻也增大B．当电流减小时，电阻减小C．当电压为0时，电阻也为0D．导体两端的电压越大，这段导体中的电流就越大9、A、B两个用电器分别接入图甲的电路中，经测量，用电器A、B的I与U关系如图乙所示，则从图乙中获得信息不正确的是（）A．用电器的电阻RA＝10ΩB．B用电器的电阻RB随电压的增大而增大C．A用电器的电阻RA随电压的增大而增大D．A，B用电器的电阻在U＝3V时相等10、如图所示的电路，闭合开关，滑动变阻器的滑片P向左滑动的过程中，电流表和电压表的示数变化是()A．电流表示数变小，电压表示数变大B．电流表，电压表示数都变大C．电流表示数变大，电压表示数变小D．电流表，电压表示数都变小第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示的电路，电源电压保持不变，R1、R2为定值电阻，其中R1=10Ω。当只闭合开关S1时，电流表示数为0.6A，则电源电压为V；当同时闭合开关S1、S2时，电流表的示数增大了0.5A，则R2的阻值是Ω。2、小宇对物理现象很好奇，学习了电压表后，他很想知道为什么同一个表盘只要连接不同的接线柱，就可以实现量程的转换。于是，他将电学盒里的电压表如图甲的后盖打开，看到了如图乙所示的电路连接情况。小宇发现电压表其实是由一个小量程的电流表改装而成，“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻联而成，电阻越大，量程越大，这里的电阻起到了作用。3、如图所示的电路中，要使电阻R1与电阻R2组成并联电路，应闭合开关，此时电流表A1与A2的示数之比为3：2，则R1与R2的电阻之比为，R1与R2的电功率之比为。4、如图所示，电源电压保持不变，R1为滑动变阻器，R
