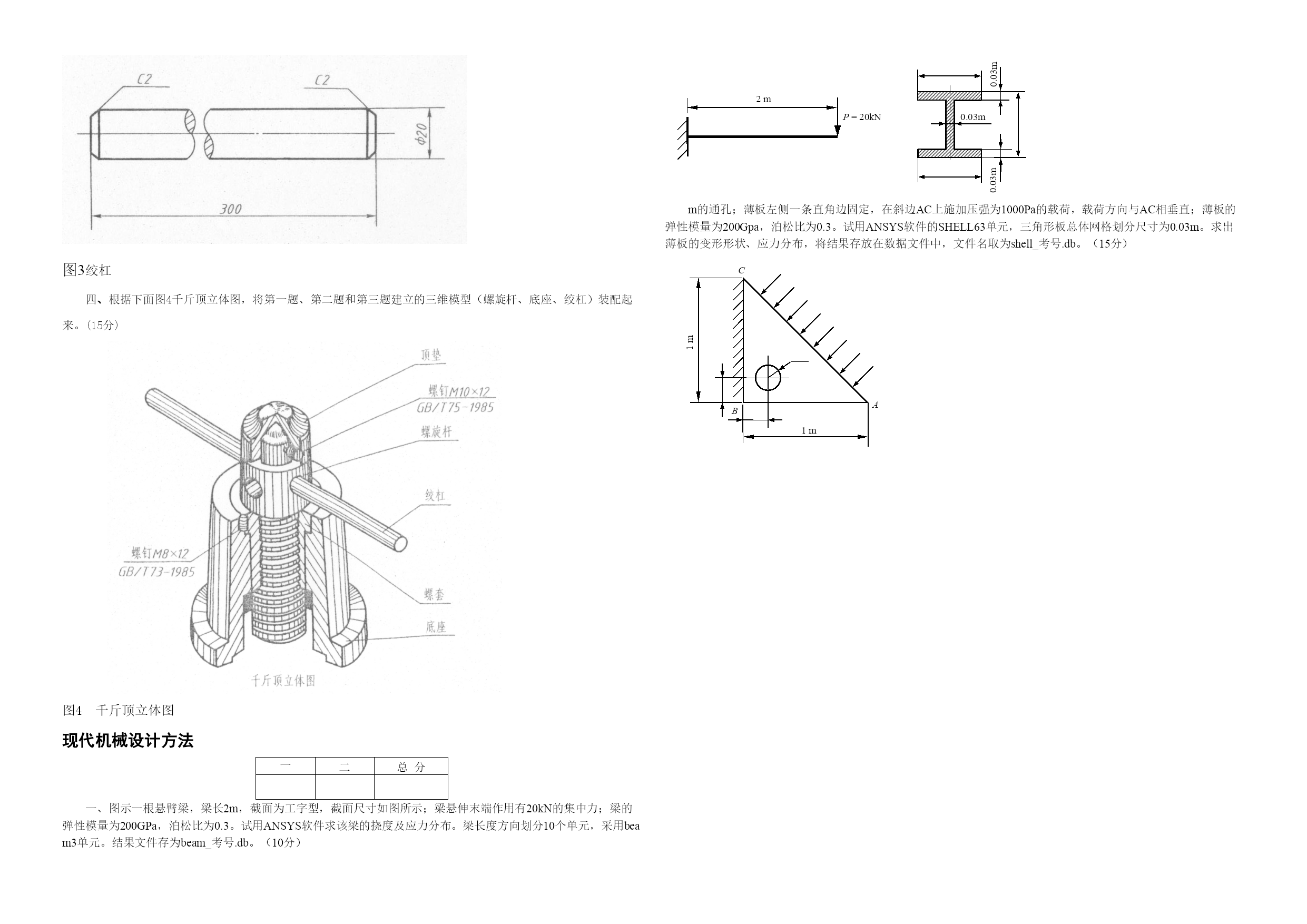

“计算机辅助设计与制造技术”试卷（机考部分50分）“现代机械设计方法”试卷（机考部分25分）2006年4月8日姓名___________准考证号__________计算机辅助设计与制造技术一二三四总分一、根据下面图1给出的视图和千斤顶立体图(图4)，在计算机上应用CAD软件创建千斤顶装配体中螺旋杆零件的三维模型。(15分)图1螺旋杆二、根据下面图2给出的视图和千斤顶立体图(图4)，在计算机上应用CAD软件创建千斤顶装配体中底座零件的三维模型。(15分)图2底座三、根据图3给出的视图，在计算机上应用CAD软件创建千斤顶装配体中绞杠零件的三维模型。(5分)图3绞杠四、根据下面图4千斤顶立体图，将第一题、第二题和第三题建立的三维模型（螺旋杆、底座、绞杠）装配起来。(15分)图4千斤顶立体图现代机械设计方法一二总分一、图示一根悬臂梁，梁长2m，截面为工字型，截面尺寸如图所示；梁悬伸末端作用有20kN的集中力；梁的弹性模量为200GPa，泊松比为0.3。试用ANSYS软件求该梁的挠度及应力分布。梁长度方向划分10个单元，采用beam3单元。结果文件存为beam_考号.db。（10分）P=20kN2m0.03m0.03m0.03mm的通孔；薄板左侧一条直角边固定，在斜边AC上施加压强为1000Pa的载荷，载荷方向与AC相垂直；薄板的弹性模量为200Gpa，泊松比为0.3。试用ANSYS软件的SHELL63单元，三角形板总体网格划分尺寸为0.03m。求出薄板的变形形状、应力分布，将结果存放在数据文件中，文件名取为shell_考号.db。（15分）ABC1m1m
