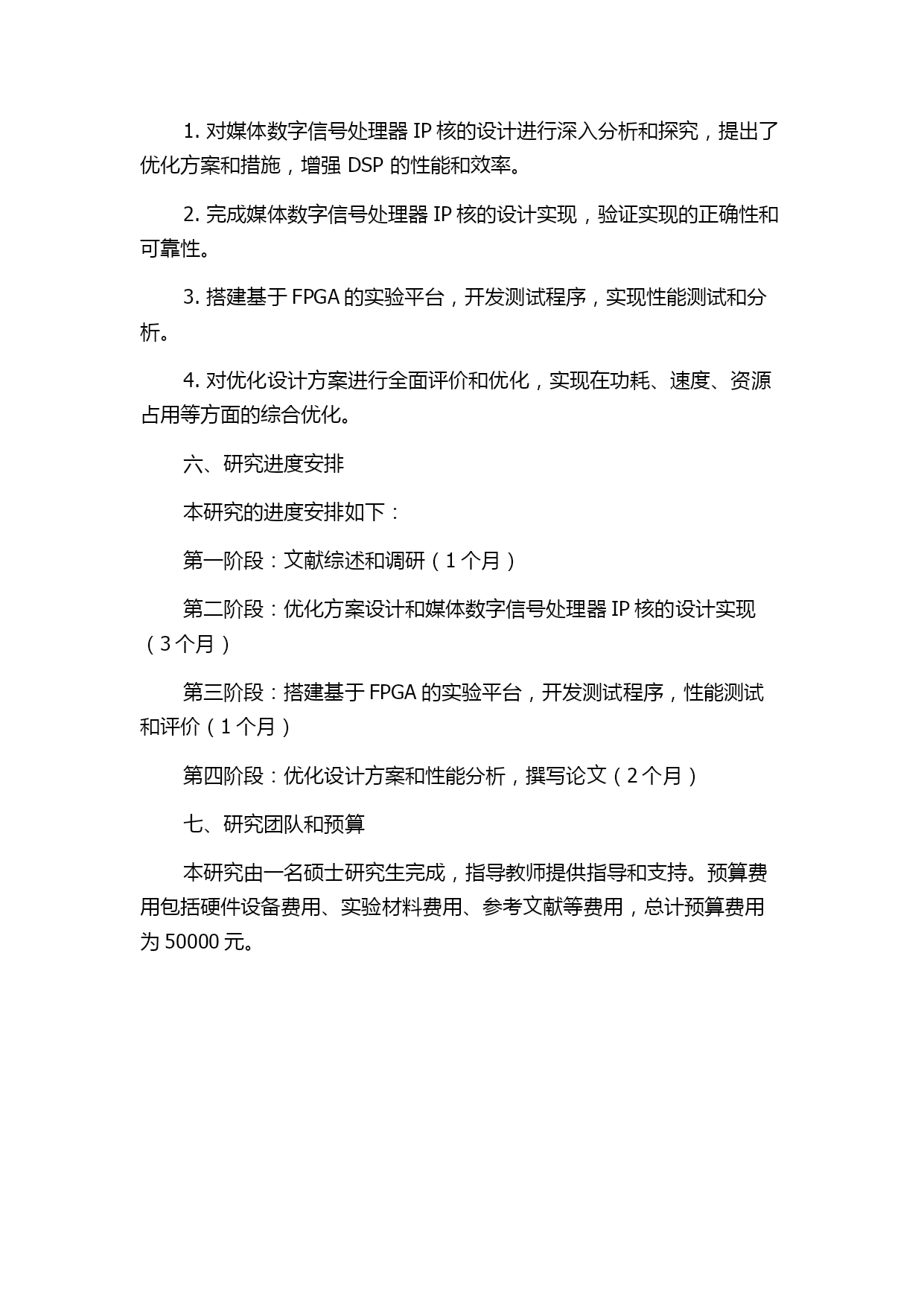

媒体数字信号处理器IP核优化设计研究的开题报告一、选题背景随着现代媒体技术的发展，多媒体芯片和处理器的应用越来越广泛。在实现媒体数据的高效处理和传输时，数字信号处理器（DSP）已经成为了很多媒体设备的重要组成部分。DSP被广泛应用于音频、视频、图像等媒体数据的处理，具有处理速度快、功耗低、功能强大的特点，对于现代媒体技术的发展具有重要的意义。在DSP的设计中，IP核的优化设计可以大幅提高DSP的性能，加速媒体数据的处理速度，提升系统的整体性能。但是，当前的IP核设计存在一些问题，例如设计复杂、功耗较高、数据传输效率低等，需要在此基础上进行深入研究和优化。因此，本研究拟针对媒体数字信号处理器IP核进行优化设计，提高其性能和效率，推动现代媒体技术的发展。二、研究内容本研究旨在对媒体数字信号处理器IP核进行优化设计，具体研究内容包括：1.分析现有媒体数字信号处理器IP核的设计缺陷，探究其性能瓶颈和优化空间。2.提出媒体数字信号处理器IP核的优化设计方案，包括算法优化、电路设计优化、指令集设计优化等。3.实现并验证设计方案，包括搭建基于FPGA的实验平台、开发测试程序和进行性能测试等。4.对设计方案进行性能评价和优化，实现在功耗、速度、资源占用等方面的全面优化。三、研究意义和创新性本研究的意义和创新性体现在以下几个方面：1.对现有的媒体数字信号处理器IP核进行深入分析和优化设计，为推动现代媒体技术的发展提供了重要的技术支持。2.探究了算法优化、电路设计优化、指令集设计优化等方面的优化策略，提高了媒体数字信号处理器IP核的性能和效率。3.开发了基于FPGA的实验平台，为实现媒体数字信号处理器IP核的验证和性能测试提供了良好的技术条件。4.对媒体数字信号处理器IP核的优化设计进行了全面评价和优化，实现了在功耗、速度、资源占用等方面的综合优化，具有很高的实用价值。四、研究方法和技术路线本研究采用以下方法和技术路线：1.文献综述和调研，对现有的媒体数字信号处理器IP核进行深入分析和研究，并探索其设计缺陷和优化空间。2.设计媒体数字信号处理器IP核的优化方案，包括算法优化、电路设计优化、指令集设计优化等。3.在Vivado环境下，利用VerilogHDL进行媒体数字信号处理器IP核的设计实现，并验证实现的正确性。4.搭建基于FPGA的实验平台，开发测试程序并进行性能测试和分析，对设计方案进行调整和优化。5.对优化设计方案进行全面评价和分析，实现在功耗、速度、资源占用等方面的全面优化。五、预期研究成果本研究预期获得以下成果：1.对媒体数字信号处理器IP核的设计进行深入分析和探究，提出了优化方案和措施，增强DSP的性能和效率。2.完成媒体数字信号处理器IP核的设计实现，验证实现的正确性和可靠性。3.搭建基于FPGA的实验平台，开发测试程序，实现性能测试和分析。4.对优化设计方案进行全面评价和优化，实现在功耗、速度、资源占用等方面的综合优化。六、研究进度安排本研究的进度安排如下：第一阶段：文献综述和调研（1个月）第二阶段：优化方案设计和媒体数字信号处理器IP核的设计实现（3个月）第三阶段：搭建基于FPGA的实验平台，开发测试程序，性能测试和评价（1个月）第四阶段：优化设计方案和性能分析，撰写论文（2个月）七、研究团队和预算本研究由一名硕士研究生完成，指导教师提供指导和支持。预算费用包括硬件设备费用、实验材料费用、参考文献等费用，总计预算费用为50000元。
