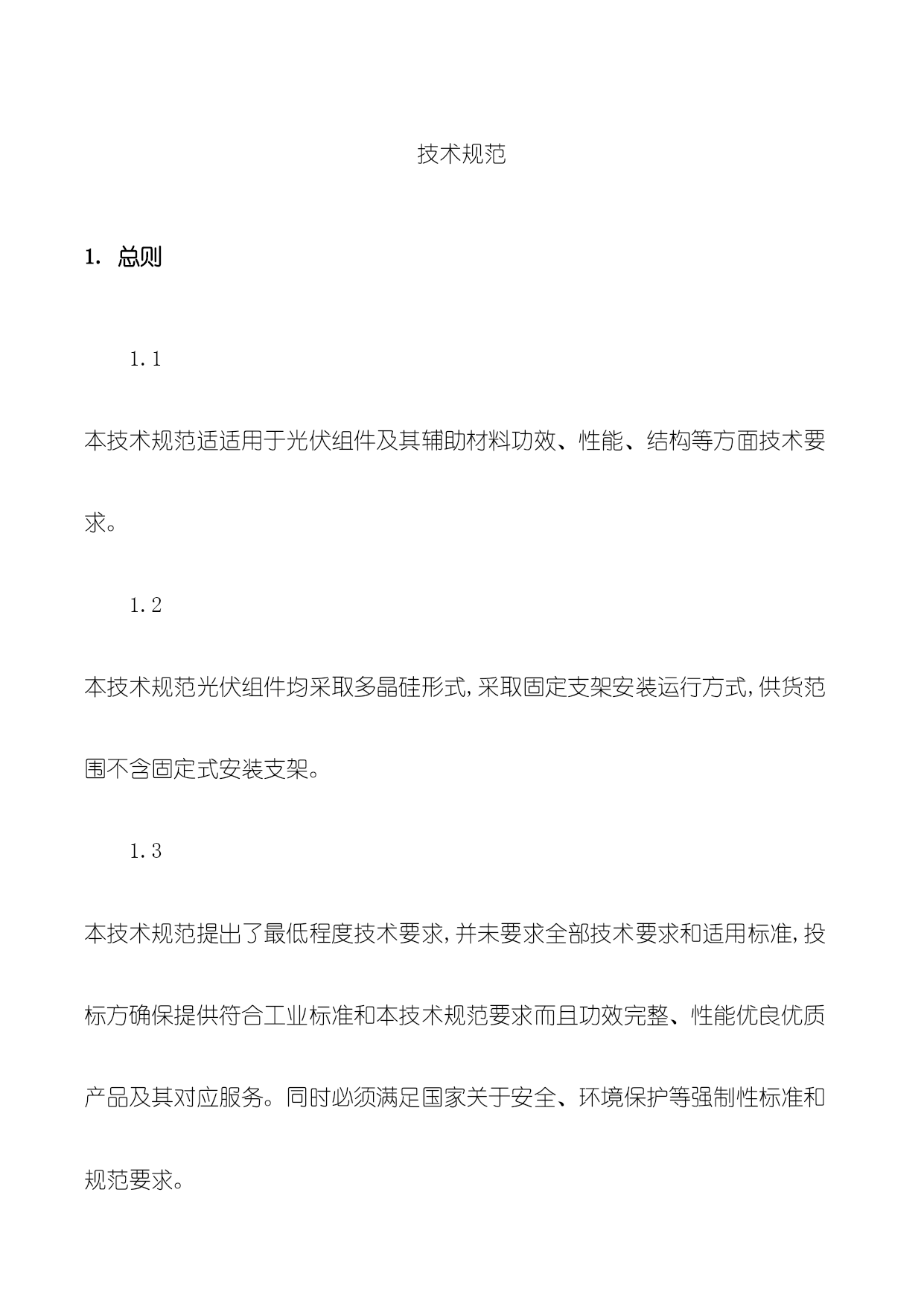

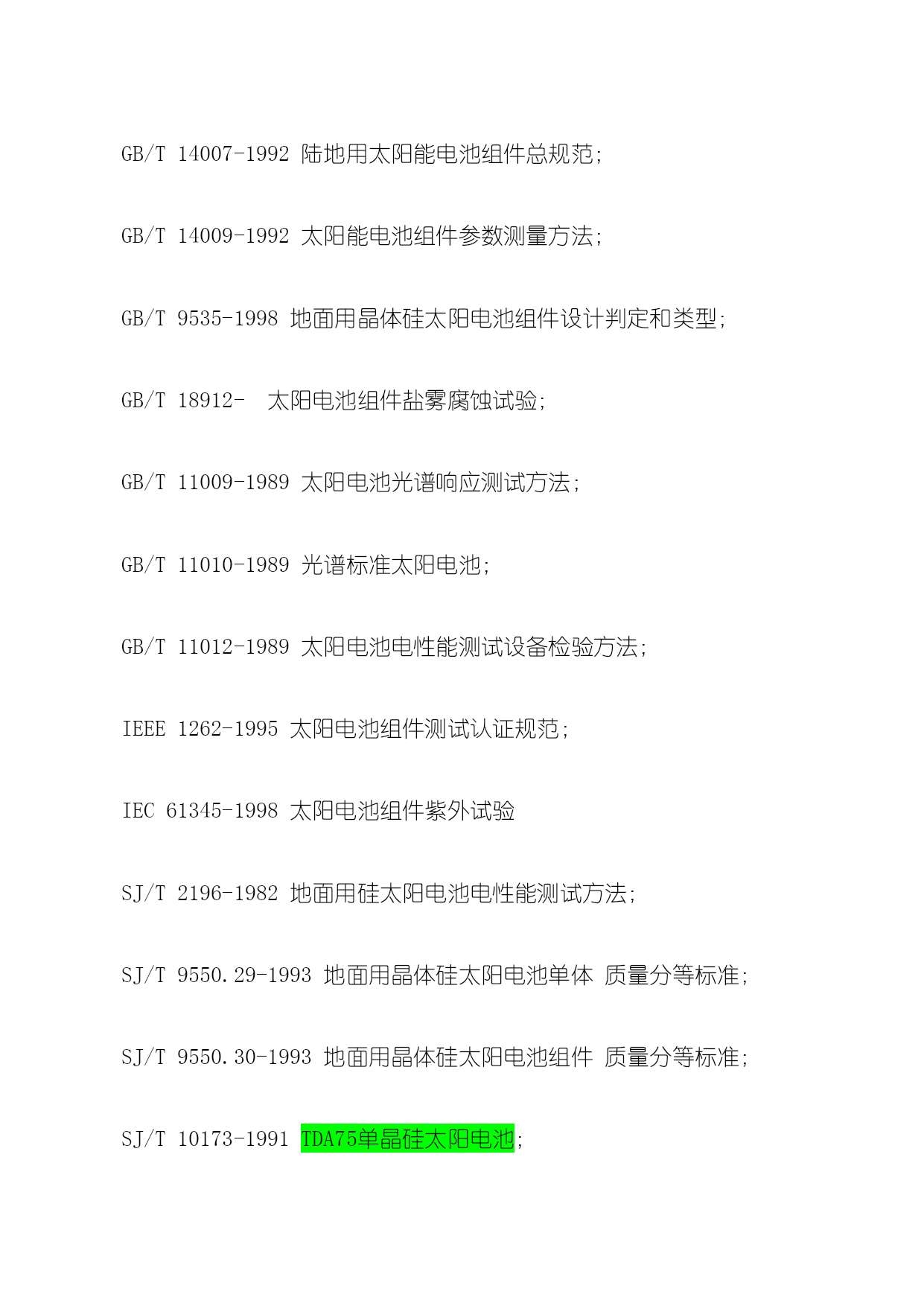

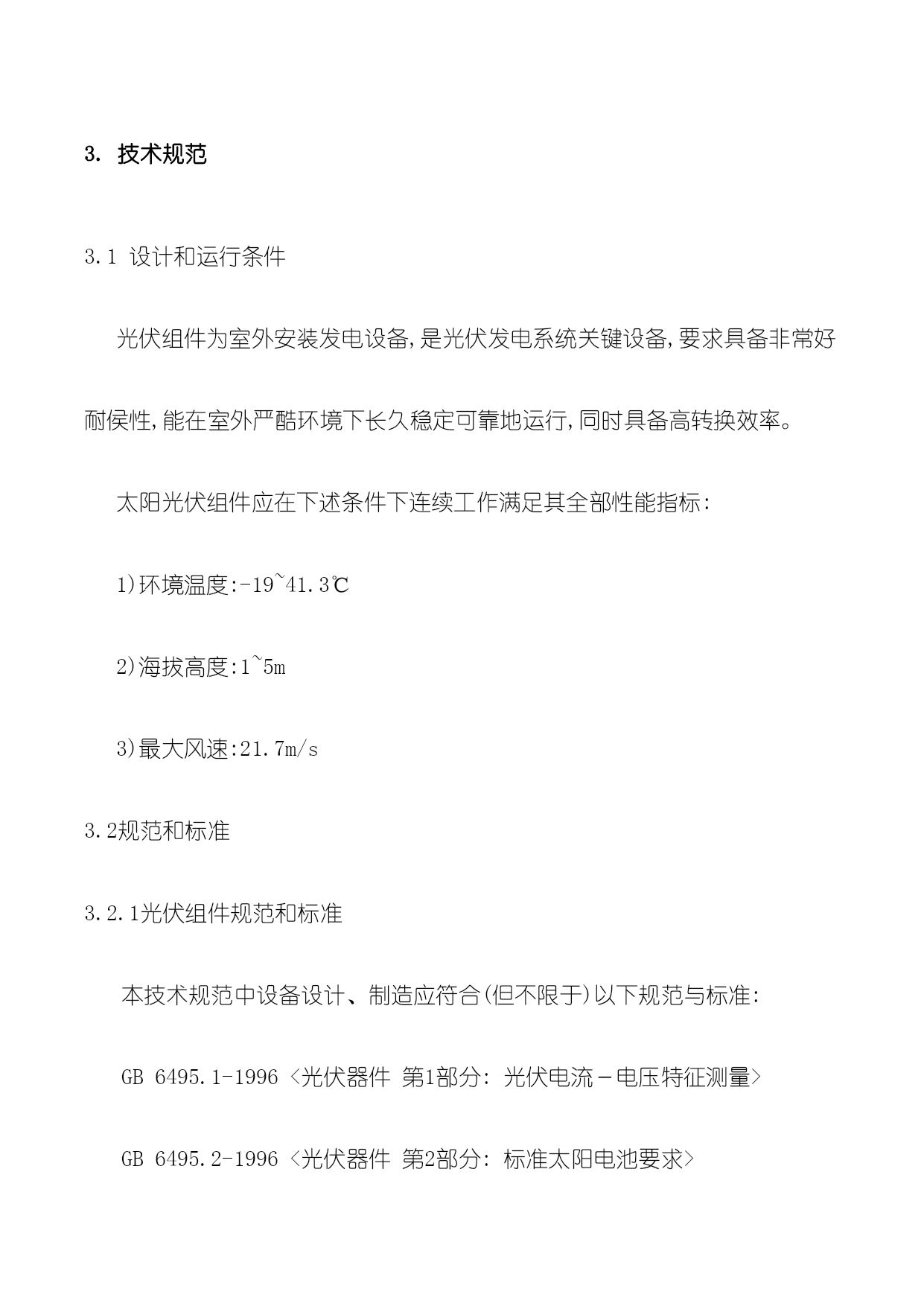

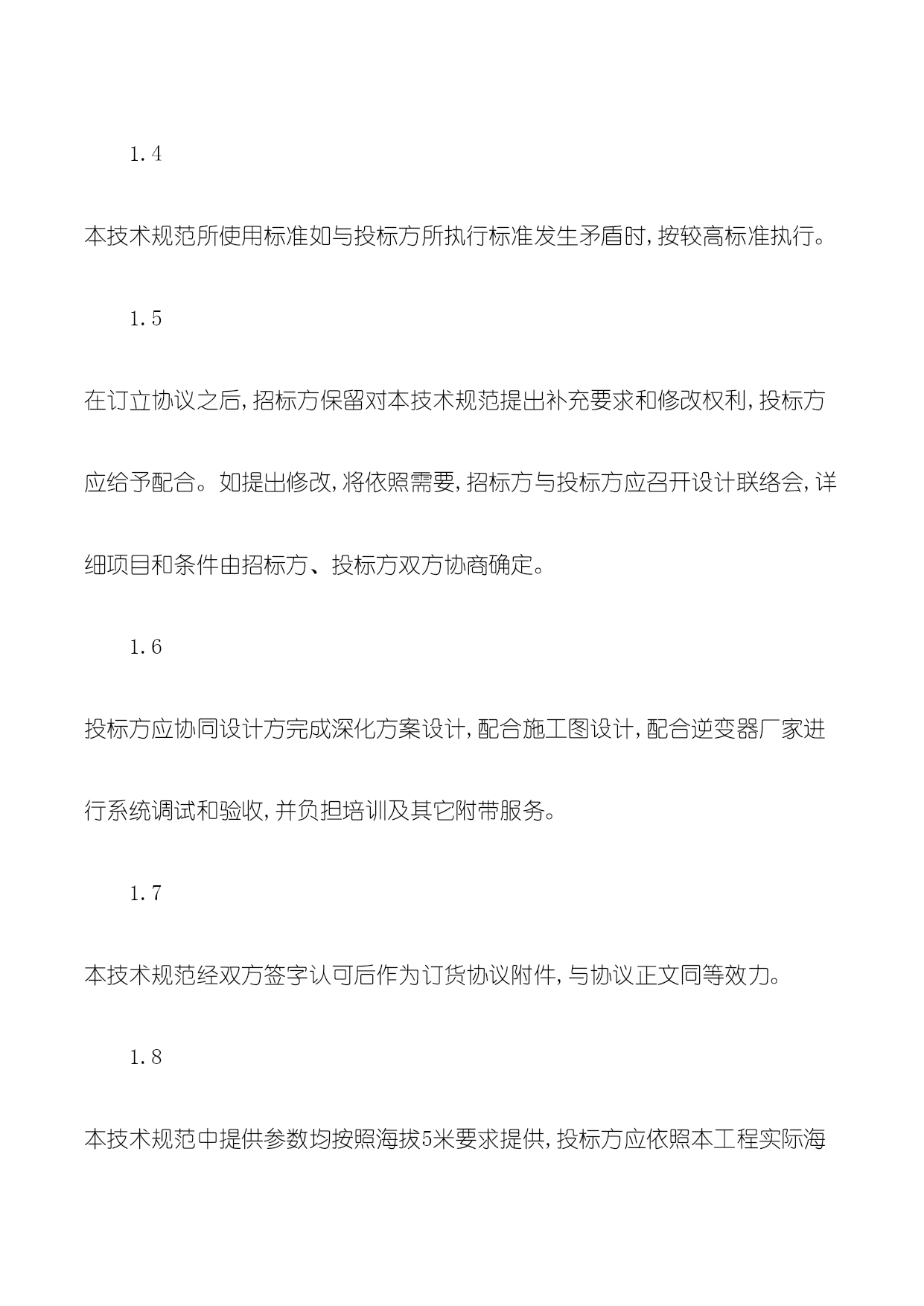

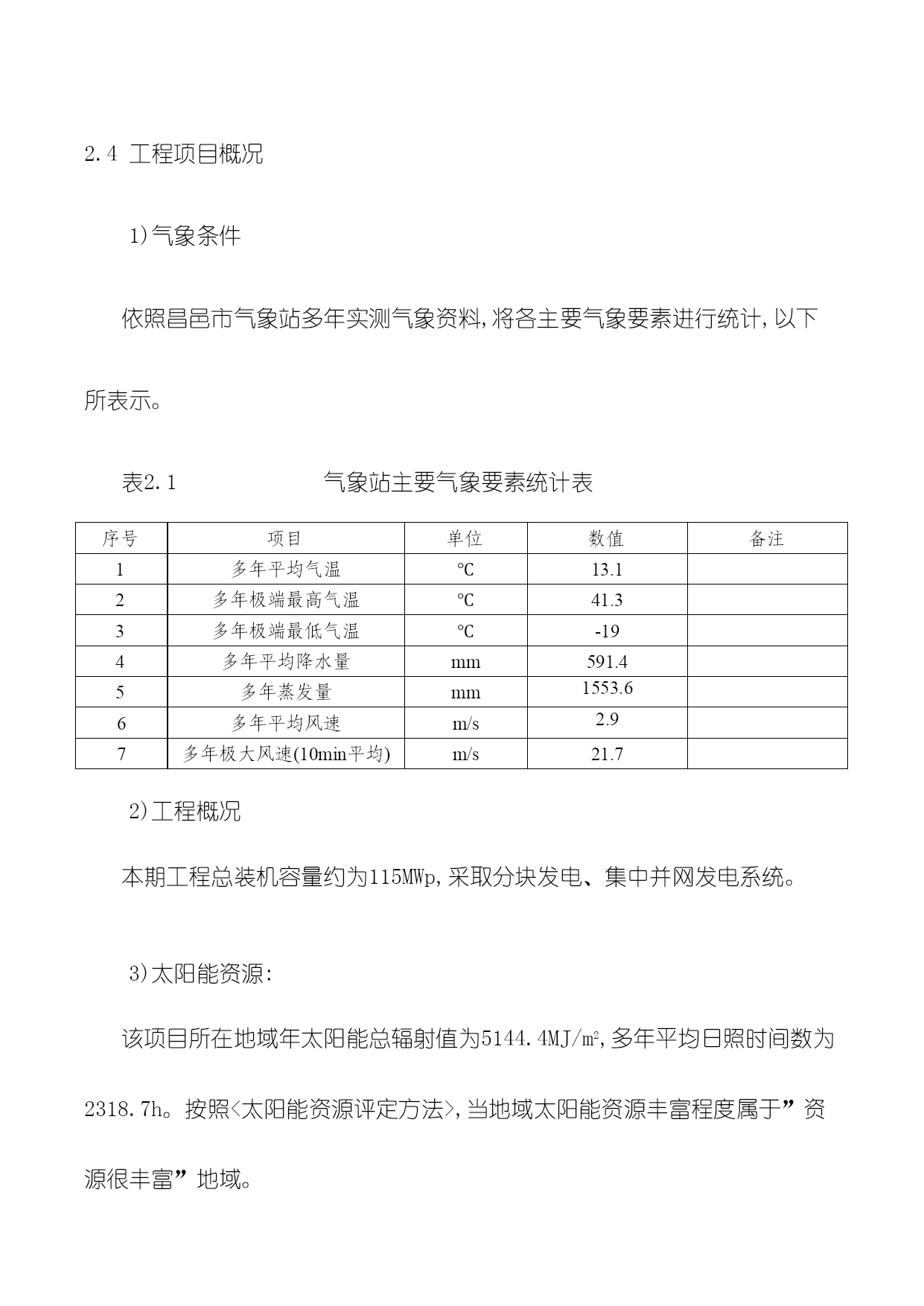

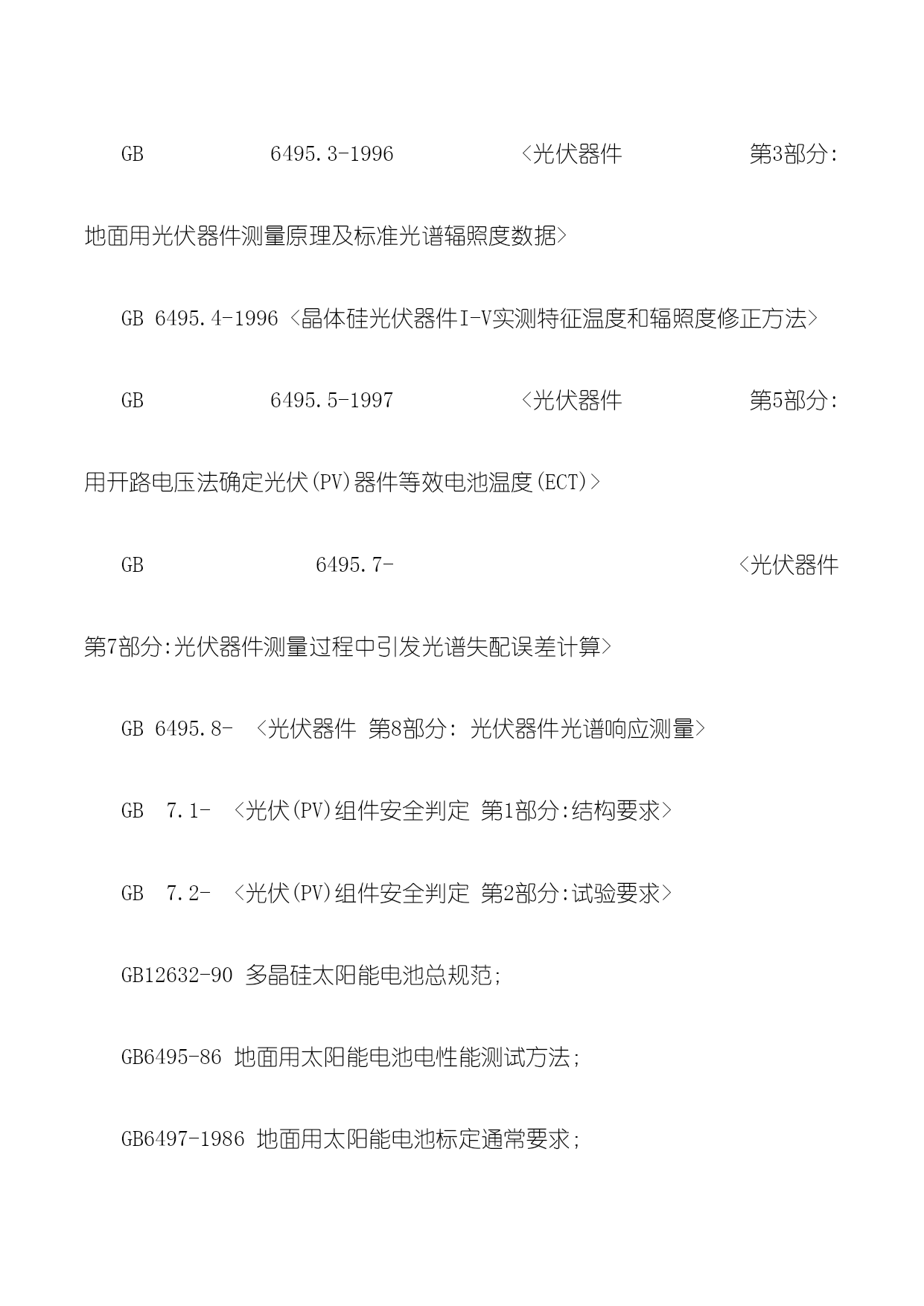

光伏组件技术规范技术规范1.总则1.1本技术规范适适用于光伏组件及其辅助材料功效、性能、结构等方面技术要求。1.2本技术规范光伏组件均采取多晶硅形式,采取固定支架安装运行方式,供货范围不含固定式安装支架。1.3本技术规范提出了最低程度技术要求,并未要求全部技术要求和适用标准,投标方确保提供符合工业标准和本技术规范要求而且功效完整、性能优良优质产品及其对应服务。同时必须满足国家关于安全、环境保护等强制性标准和规范要求。1.4本技术规范所使用标准如与投标方所执行标准发生矛盾时,按较高标准执行。1.5在订立协议之后,招标方保留对本技术规范提出补充要求和修改权利,投标方应给予配合。如提出修改,将依照需要,招标方与投标方应召开设计联络会,详细项目和条件由招标方、投标方双方协商确定。1.6投标方应协同设计方完成深化方案设计,配合施工图设计,配合逆变器厂家进行系统调试和验收,并负担培训及其它附带服务。1.7本技术规范经双方签字认可后作为订货协议附件,与协议正文同等效力。1.8本技术规范中提供参数均按照海拔5米要求提供,投标方应依照本工程实际海拔高度进行修正。l.9投标方提供主设备、附件、备品备件、外部油漆等材质都满足本工程所处地点环境条件要求,如:高寒、风沙影响等。1.10协议订立后,投标方将按本技术规范要求提出协议设备设计﹑制造﹑检验/试验﹑装配﹑安装﹑调试﹑试运﹑验收﹑试验﹑运行和维护等标准清单给招标方确认。1.11本设备技术规范未尽事宜,由招标方、投标方共同协商确定。2.工程概况2.1工程项目名称:山东爱特电力有限企业115MWp屋顶、屋面分布式光伏发电项目2.2工程项目地点:山东省潍坊市昌乐县、青州市。2.3项目规模:均为115MWp2.4工程项目概况1)气象条件依照昌邑市气象站多年实测气象资料,将各主要气象要素进行统计,以下所表示。表2.1气象站主要气象要素统计表序号项目单位数值备注1多年平均气温℃13.12多年极端最高气温℃41.33多年极端最低气温℃-194多年平均降水量mm591.45多年蒸发量mm1553.66多年平均风速m/s2.97多年极大风速(10min平均)m/s21.72)工程概况本期工程总装机容量约为115MWp,采取分块发电、集中并网发电系统。3)太阳能资源:该项目所在地域年太阳能总辐射值为5144.4MJ/m2,多年平均日照时间数为2318.7h。按照<太阳能资源评定方法>,当地域太阳能资源丰富程度属于”资源很丰富”地域。3.技术规范3.1设计和运行条件光伏组件为室外安装发电设备,是光伏发电系统关键设备,要求具备非常好耐侯性,能在室外严酷环境下长久稳定可靠地运行,同时具备高转换效率。太阳光伏组件应在下述条件下连续工作满足其全部性能指标:1)环境温度:-19~41.3℃2)海拔高度:1~5m3)最大风速:21.7m/s3.2规范和标准3.2.1光伏组件规范和标准本技术规范中设备设计、制造应符合(但不限于)以下规范与标准:GB6495.1-1996<光伏器件第1部分:光伏电流－电压特征测量>GB6495.2-1996<光伏器件第2部分:标准太阳电池要求>GB6495.3-1996<光伏器件第3部分:地面用光伏器件测量原理及标准光谱辐照度数据>GB6495.4-1996<晶体硅光伏器件I-V实测特征温度和辐照度修正方法>GB6495.5-1997<光伏器件第5部分:用开路电压法确定光伏(PV)器件等效电池温度(ECT)>GB6495.7-<光伏器件第7部分:光伏器件测量过程中引发光谱失配误差计算>GB6495.8-<光伏器件第8部分:光伏器件光谱响应测量>GB7.1-<光伏(PV)组件安全判定第1部分:结构要求>GB7.2-<光伏(PV)组件安全判定第2部分:试验要求>GB12632-90多晶硅太阳能电池总规范;GB6495-86地面用太阳能电池电性能测试方法;GB6497-1986地面用太阳能电池标定通常要求;GB/T14007-1992陆地用太阳能电池组件总规范;GB/T14009-1992太阳能电池组件参数测量方法;GB/T9535-1998地面用晶体硅太阳电池组件设计判定和类型;GB/T18912-太阳电池组件盐雾腐蚀试验;GB/T11009-1989太阳电池光谱响应测试方法;GB/T11010-1989光谱标准太阳电池;GB/T11012-1989太阳电池电性能测试设备检验方法;IEEE1262-1995太阳电池组件测试认证规范;IEC61345-1998太阳电池组件紫外试验SJ/T2196-1982地面用硅太阳电池电性能测试方法;SJ/T9550.29-1993地面
