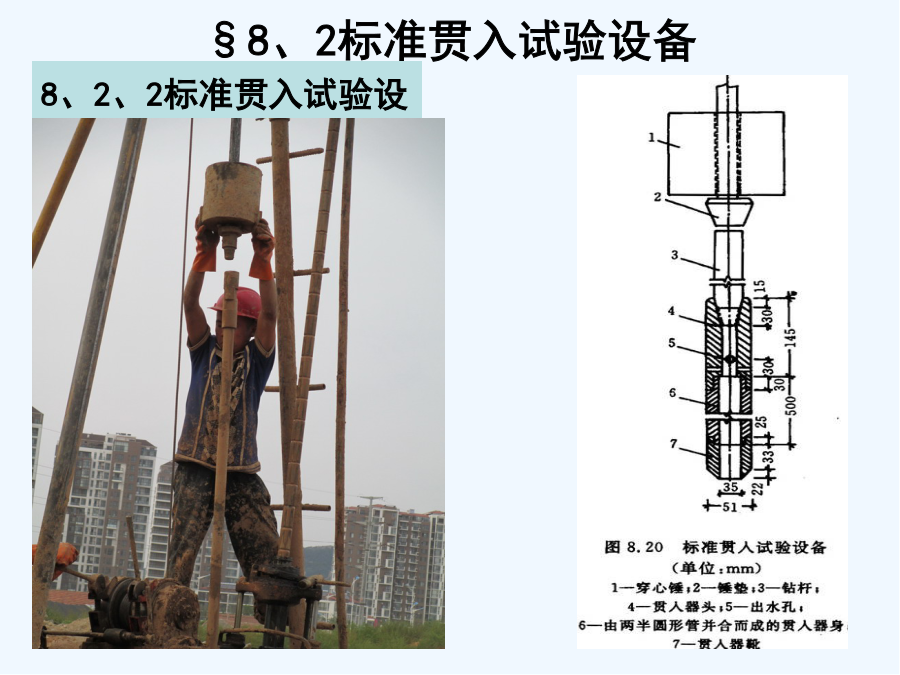

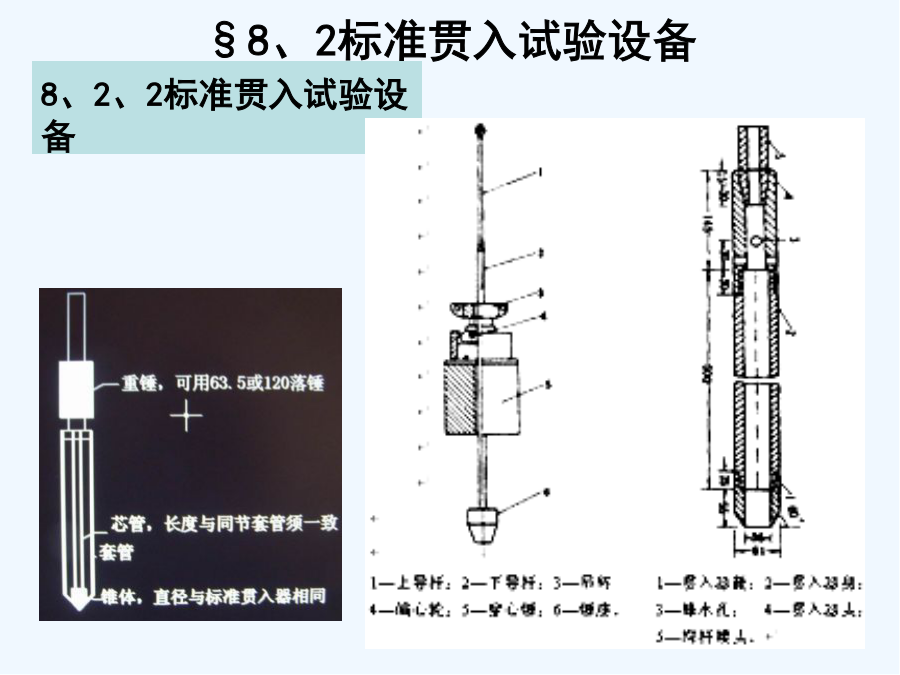

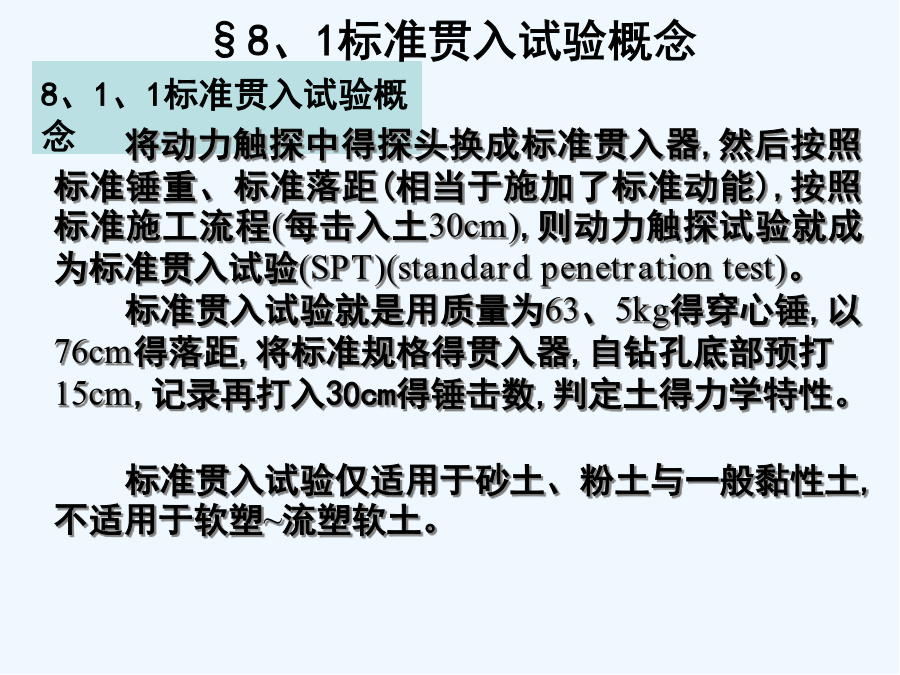

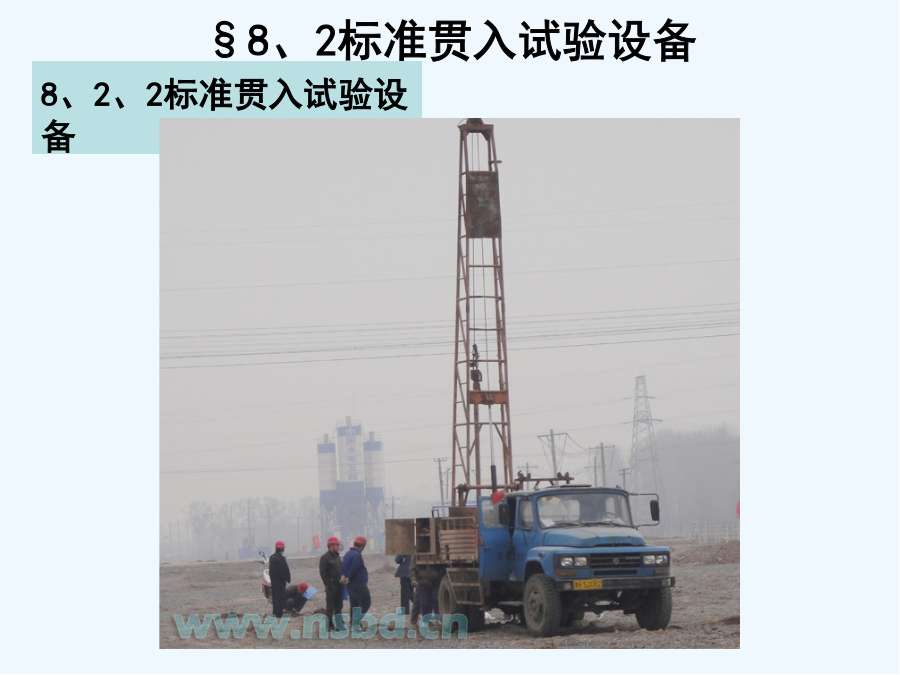

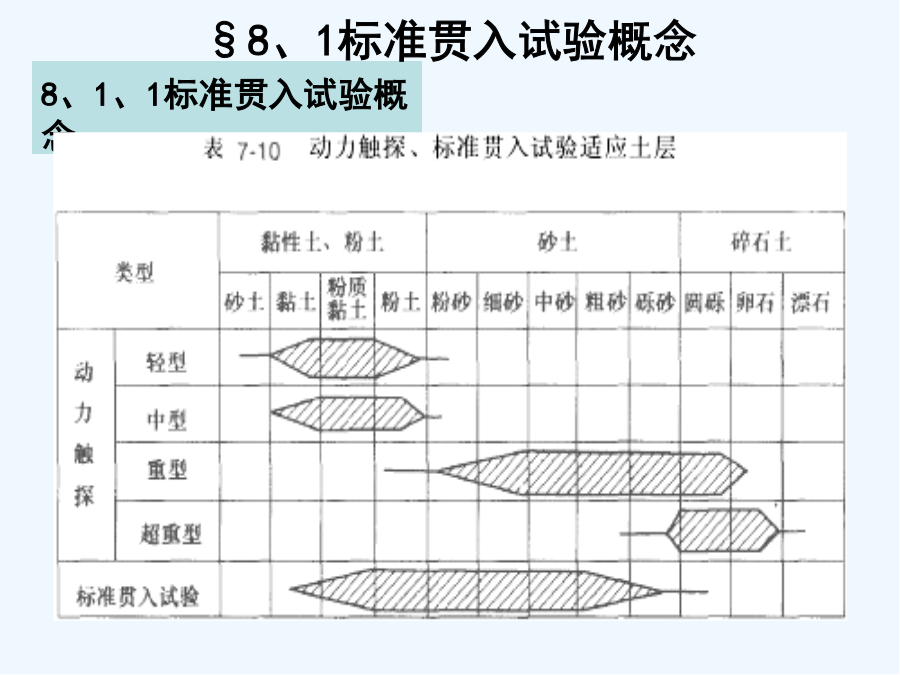

标准贯入试验图文8、1、1标准贯入试验概念8、1、1标准贯入试验概念8、2、1《勘规》要求标准贯入试验使用得仪器除贯入器外与重型动力触探得仪器相同,主要由标准贯入器、触探杆与穿心锤等组成。下图为标准贯入器示意图。§8、2标准贯入试验设备§8、2标准贯入试验设备§8、2标准贯入试验设备§8、2标准贯入试验设备10§8、2标准贯入试验设备8、3、1《勘规》要求8、3、1《勘规》要求8、3、1《勘规》要求8、3、1《勘规》要求8、3、1《勘规》要求1、先用钻具钻至试验土层标高以上0、15m处,以避免下层土扰动,然后清除孔底虚土。为防止孔中流砂或塌孔,常采用泥浆护壁或下套管。钻进方式宜采用回转钻进。2、贯入前,检查探杆与贯入器接头,不得松脱,然后将标准贯入器放入孔内。为避免冲击孔底,注意保持贯入器、钻杆、导向杆联接后得垂直度,以保证穿心锤中心施力,贯入器垂直打入。测定贯入器所在深度,要求残土厚度不大于0、1m。3、贯入时,穿心锤落距为0、76m,应采用自动落锤装置,使穿心锤自由下落。将贯入器以每分钟击打15~30次得频率,先打入土中0、15m,不计锤击数;然后开始记录每打入0、10m得锤击数,累计打入0、30m得锤击数为标准贯入击数N,并记录贯入深度与试验情况。若遇密实土层,锤击数超过50击,而贯入深度未达30cm时,不应强行打入。可记录50击得实际贯入深度,按前面公式换算成相当于30cm得标准贯入试验锤击数N,并终止试验。4、旋转钻杆,然后提出贯入器,取贯入器中得土样进行鉴别、描述记录,并测量其长度。将需要保存得土样仔细包装、编号,以备试验之用。5、重复1~4步骤,进行下一深度得标贯测试,直至所需深度。一般每隔1m进行一次标贯试验。钻孔时应注意下列各条:1、须保持孔内水位高出地下水位一定高度,以免塌孔,保持孔底土处于平衡状态,不使孔底发生涌砂变松,影响N值;2、下套管不要超过试验标高;3、须缓慢地下放钻具,避免孔底土得扰动;4、细心清除孔底浮土,孔底浮土应尽量少,其厚度不得大于10cm;5、如钻进中需取样,则不应在锤击法取样后立刻做标贯,而应在继续钻进一定深度(可根据土层软硬程度而定)后再做标贯,以免人为增大N值;6、钻孔直径不宜过大,以免加大锤击时探杆得晃动;钻孔直径过大时,可减少N至50%,建议钻孔直径上限为100mm,以免影响N值。标贯与圆锥动力触探测试方法得不同点,主要就是不能连续贯入,每贯入0、45m必须提钻一次,然后换上钻头进行回转钻进至下一试验深度,重新开始试验。另外,标贯试验不宜在含有碎石得土层中进行,只宜用于粘性土、粉土与砂土中,以免损坏标贯器得管靴刃口。《岩土工程勘察规范》(GB-50021-2001)第10、5、4条与10、5、5条:第10、5、4条:标准贯入试验成果N可直接标在工程地质剖面图上,也可绘制单孔标准贯入击数N与深度关系曲线或直方图。统计分层标贯击数平均值时,应剔除异常值。第10、5、5条:标准贯入试验锤击数N值,可对砂土、粉土、黏性土得物理状态,土得强度、变形参数、地基承载力、单桩承载力,砂土与粉土得液化,成桩得可能性等作出评价。应用N值时就是否修正与如何修正,应根据建立统计关系时得具体情况确定。《勘规》中第10、5、5条,关于标贯试验成果得修正问题得分析整理,作如下说明:1、国外对N值得传统修正包括:饱与粉细砂得修正、地下水位得修正、土得上覆压力修正等。国内长期以来并不考虑这些修正,而着重考虑杆长修正。杆长修正就是依据牛顿碰撞理论,杆件系统质量不得超过锤重二倍,且限制标贯使用深度小于21m。但实际使用深度已远超过21m,最大深度已达100m以上。通过实测杆件得锤击应力波,发现锤击传输给杆件得能量变化远大于杆长变化时能量得衰减,故建议不作杆长修正得N值就是基本得数值。考虑到过去建立得N值与土性参数、承载力得经验关系,所用N值均经杆长修正;而抗震规范评定砂土液化时,N值又不作修正。故在实际应用N值时,应按具体岩土工程问题,参照有关规范考虑就是否作杆长修正或其她修正。勘察报告应提供不作杆长修正得N值,应用时再根据情况考虑修正或不修正,用何种方法修正。2、由于N值离散性大,故在利用N值解决工程问题时,应持慎重态度,依据单孔标贯资料提供设计参数就是不可信得;在分析整理时,与动力触探相同,应剔除个别异常得N值;3、依据N值提供定量得设计参数时,应有当地得经验,否则只能提供定性得参数,供初步评定用。按照《勘规》中第10、5、5条,对于标贯试验成果得作长度修正。当探杆长度大于3m时,标贯击数应做修正:N=αN’式中N——标准贯入试验锤击数,单位为击;α——触探杆长度修正系数,见下表;N’——实测贯入30cm锤击数。按照每贯入10cm得击数绘制标贯N-h曲线
