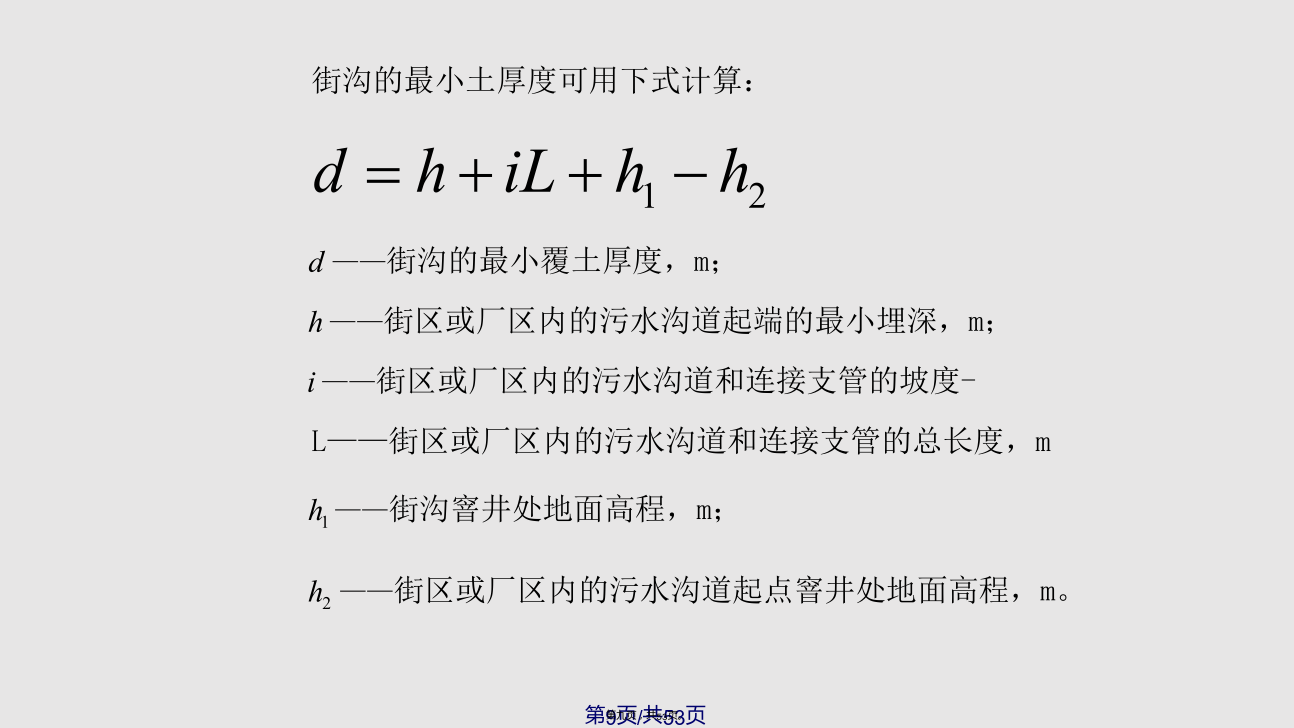

第一节污水管渠水力设计原则第二节水力学计算基本公式第三节水力学算图第四节主要设计参数第五节管段的衔接第六节管段水力学计算沟道水流(shuǐliú)情况第一节污水管渠水力设计原则第二节水力学计算基本公式第三节水力学算图算图分类不满流圆形管道满流圆形管道满流矩形管道明渠流管道的埋设深度和覆土厚度管道的埋设深度是指沟底的内壁到地面的距离。管道的埋设度对整个沟道系统的造价和施工影响很大，沟道愈深，则造价愈贵，施工期愈长。所以，管道的埋设深度小些好，并有一个最大限值，这个限值称做最大埋深。沟道的最大埋深需要根据技术经济指标及施工方法决定。管道的覆土厚度是指沟顶的外壁到地面的距离管沟道埋深小些好，但是，沟道的覆土厚度有一个最小限值，称最小覆土厚度。最小覆土厚度决定于下列三个因素：①必须防止沟道中的污水冰冻和因土壤冰冻膨胀而损坏沟道；②必须防止沟壁被车辆造成的活荷重压坏；③必须满足支沟在衔接上的要求。/管段(ɡuǎnduàn)的衔接管段的衔接方法通常采用：沟顶平接水面平接沟底平接（在特殊情况下需要采用）一、排水管道基础的组成/三、污水管道水力计算的设计规定管顶平接是指在水力学计算中，使上游(shàngyóu)管段和下游管段的管顶内壁的高程相同。采用管顶平接时，上游(shàngyóu)管段产生回水的可能性较小，但往往使下游管段的埋深增加。水面平接是指在水力学计算中，使上游管段和下游管段的水面高程相同。用水面平接时,常因管道中流量出现变化时(主要是上游的小管道)而产生回水，但下游管道的埋深可以浅些。为了减少下游管道的埋深，也有人建议在充满为0.8处平接。沟底平接是指在水力学计算中，要使上游沟段和下游沟段的沟底内壁的高程(gāochéng)相同在一般情况下，异管径沟段采用沟顶平接。有时，当上下游沟段管径相同而下游沟段的充盈深小于上游(shàngyóu)沟段的充盈深时，(由小坡度转入较陡的坡度时，可能出现这种情况)，也可采用沟顶平接。通常，同管径沟段往往是下游沟段的充盈深大于上游沟段的允盈深，避免上游沟段中形成回水而采用(cǎiyòng)水面平接。在平坦地区，为了减少沟道埋深，异管径的沟段有时也采用(cǎiyòng)水面平接或充满度0.8处平接。当异管径沟段采用(cǎiyòng)沟顶平接而发现下游沟段的水面高于上游沟段的水面时(这种情况并不常见)，应改用水面平接。在特殊情况下，下游管段的管径小于上游管段的管径(坡度突然变陡时，可能出现这种情况)，而不能采用管顶平接或水面平接时，应采用管底平接以防下游沟段的管底高于上游管段的沟底。为了减少管道系统的埋深，虽然下游管管(ɡuǎnɡuǎn)管径大于上游沟管管(ɡuǎnɡuǎn)径，有时也可采用管底平接。总之，沟段的衔接是以尽量减少管道埋深为前提，而且在窨井处不应发生(fāshēng):①下游管底高于上游管底。②下游水位高于上游水位。（1）设计充满度（h/D）为什么要做最大设计充满(chōngmǎn)度的规定？（2）设计流速（3）最小管径（4）最小设计坡度四、污水管道的埋设深度H=h+IL+Z1-Z2+Δh式中：H——街道污水管网起点的最小埋深，m；h——街坊污水管起点的最小埋深，0.6~0.7m；Z1——街道污水管起点检查井检查井处地面标高，m；Z2——街坊污水管起点检查井检查井处地面标高，m；I——街坊污水管和连接支管的坡度；L——街坊污水管和连接支管的总长度，m；Δh——连接支管与街道污水管的管内底高差，m。温度与地层深度关系图《室外排水设计规范》规定：无保温措施的生活污水管道，管底可埋设在冰冻线以上0.15m；有保温措施或水温较高的管道，距离可以加大。国外规范规定：污水管道最小埋深，应根据当地的养护经验确定。无养护资料时，采用如下数值：管径小于500mm，管底在冰冻线上0.3m；管径大于500mm，为0.5m。污水管道(guǎndào)的埋设深度H=h+iL+h1-h2+Δh式中：H——街道污水管网起点的最小埋深，m；h——街坊污水管起点的最小埋深，0.6~0.7m；h1——街道污水管起点检查井检查井处地面标高，m；h2——街坊污水管起点检查井检查井处地面标高，m；i——街坊污水管和连接支管的坡度；L——街坊污水
