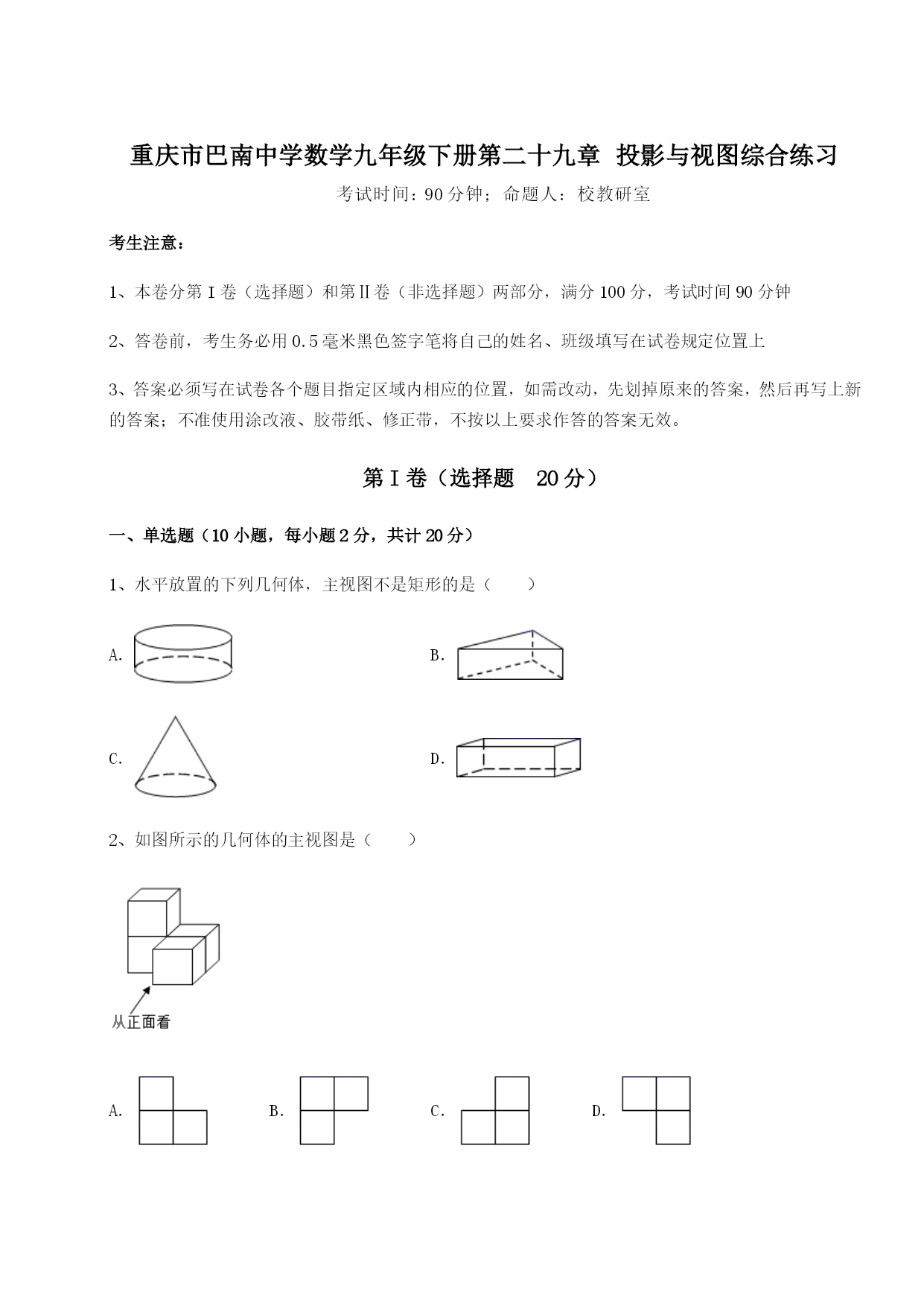

重庆市巴南中学数学九年级下册第二十九章投影与视图综合练习考试时间：90分钟；命题人：校教研室考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、水平放置的下列几何体，主视图不是矩形的是（）A．B．C．D．2、如图所示的几何体的主视图是（）A．B．C．D．3、如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和俯视图，若这个几何体最多由m个小正方体组成，最少由n个小正方体组成，则2m﹣n＝（）A．10B．11C．12D．134、图中几何体的左视图是（）A．B．C．D．5、如图是由6个同样大小的正方体摆成，将标有“1”的这个正方体去掉，所得几何体（）A．俯视图不变，左视图不变B．主视图改变，左视图改变C．俯视图改变，主视图改变D．主视图不变，左视图改变6、如图所示的几何体是由一些小正方体组合而成的，则这个几何体的主视图是（）A．B．C．D．7、下列几何体中，俯视图为三角形的是（）A．B．C．D．8、如图所示几何体的左视图是（）A．B．C．D．9、下面图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图），则这个几何体是（）A．四棱柱B．四棱锥C．圆柱D．圆锥10、如图，一路灯距地面5.6米，身高1.6米的小方从距离灯的底部（点O）5米的A处，沿OA所在的直线行走到点C时，人影长度增长3米，小方行走的路程AC＝（）A．7.2B．6.6C．5.7D．7.5第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、由一些大小相同的小正方体搭成的几何体从正面和从左面看到的图形如图所示，则搭成该几何体的小正方体的个数最少是____2、一块直角三角形板，，，，测得边的中心投影长为，则长为__．3、一个零件的主视图、左视图、俯视图如图所示（尺寸单位：厘米），这个零件的表面积是_______cm2．4、一个圆柱形橡皮泥，底面积是．高是．如果用这个橡皮泥的一半，把它捏成高为的圆锥，则这个圆锥的底面积是______5、如图为一个圆锥的三视图，这个圆锥的侧面积为_________．6、一个几何体的三视图如图，根据图示的数据计算该几何体的全面积为______．（结果保留）7、圆锥的母线长为5，侧面展开图的面积为20π，则圆锥主视图的面积为_________．8、一幢4层楼房只有一个窗户亮着一盏灯，一棵小树和一根电线杆在窗口灯光下的影子如图所示，则亮着灯的窗口是_________号窗口．9、天坛是古代帝王祭天的地方，其中最主要的建筑就是祈年殿．老师希望同学们利用所学过的知识测量祈年段的高度，数学兴趣小组的同学们设计了如图所示的测量图形，并测出竹竿长2米，在太阳光下，它的影长为1.5米，同一时刻，祈年殿的影长约为28.5米．请你根据这些数据计算出祈年殿的高度约为__________米．10、在数学活动课上，老师带领数学小组测量大树的高度．如图，数学小组发现大树离教学楼有5m，高1.4m的竹竿在水平地面的影子长1m，此时大树的影子有一部分映在地面上，还有一部分映在教学楼的墙上，墙上的影子离为2m，那么这棵大树高___________m．三、解答题（5小题，每小题10分，共计50分）1、如图所示是一个用小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的小立方体的个数，请你画出它的主视图与左视图．2、一个几何体的三种视图如图所示，（1）这个几何体的名称是______，其侧面积为______；（2）在右面方格图中画出它的一种表面展开图；（3）求出左视图中AB的长．3、一个几何体由一些大小相同的小正方块儿搭建，如图是从上面看到的这个几何体的形状如左图所示，小正方形中的数字表示在该位置的小正方块儿的个数．（1）请在右边网格中画出从正面和左面看到的几何体的形状图．（2）已知每个小正方块儿的棱长为2cm，求出这个几何体的表面积．4、如图是用六块相同的小立方体搭成的一个几何体，请你在下面相应的位置分别画出从正面、左面和上面观察这个几何体的视图．（在答题卡上画完图后请用黑色水笔描黑）．5、如图，是由小立方块塔成的几何体，请画出这个几何体从正面、左面、上面三个方面看到的形状图：
