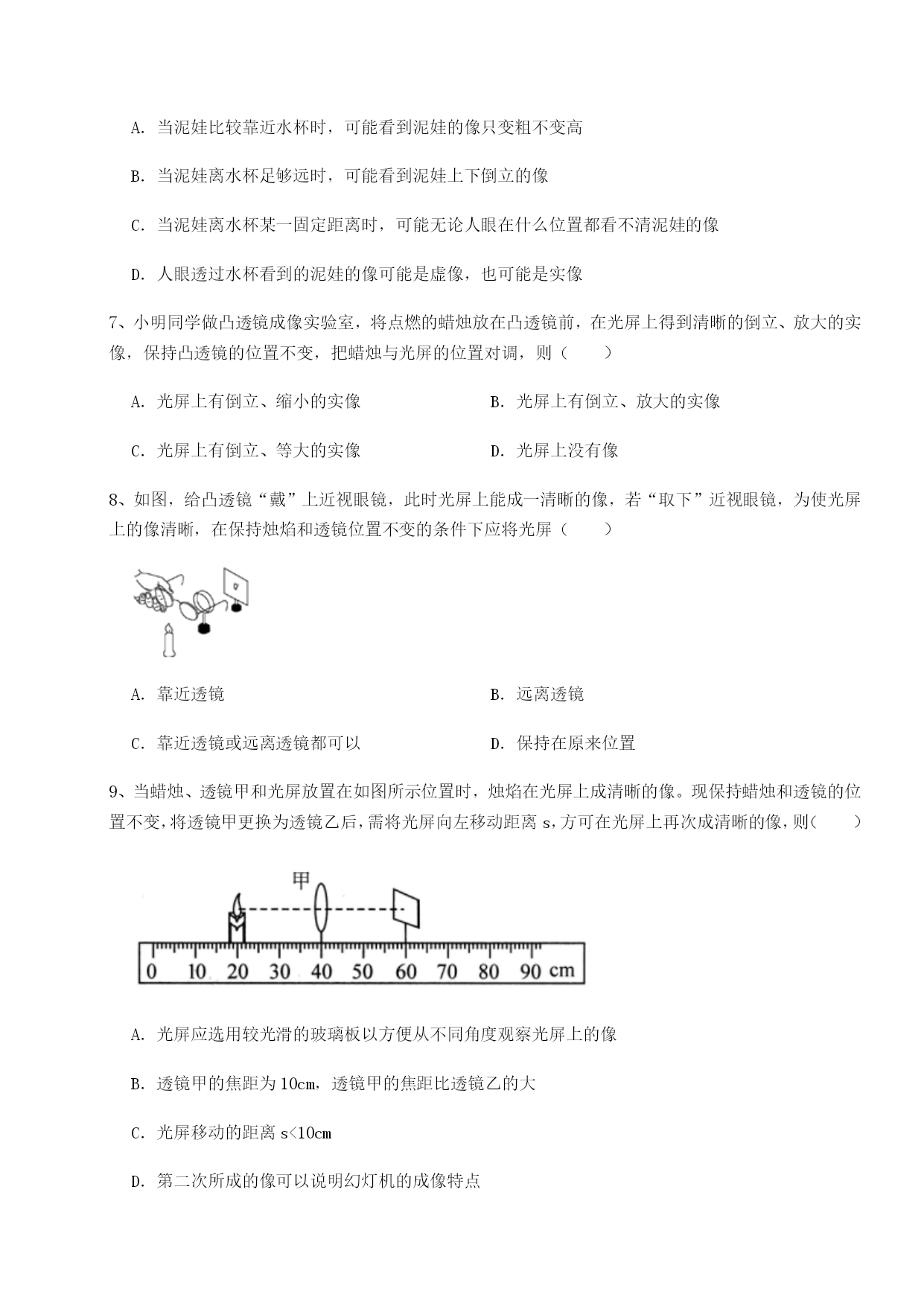

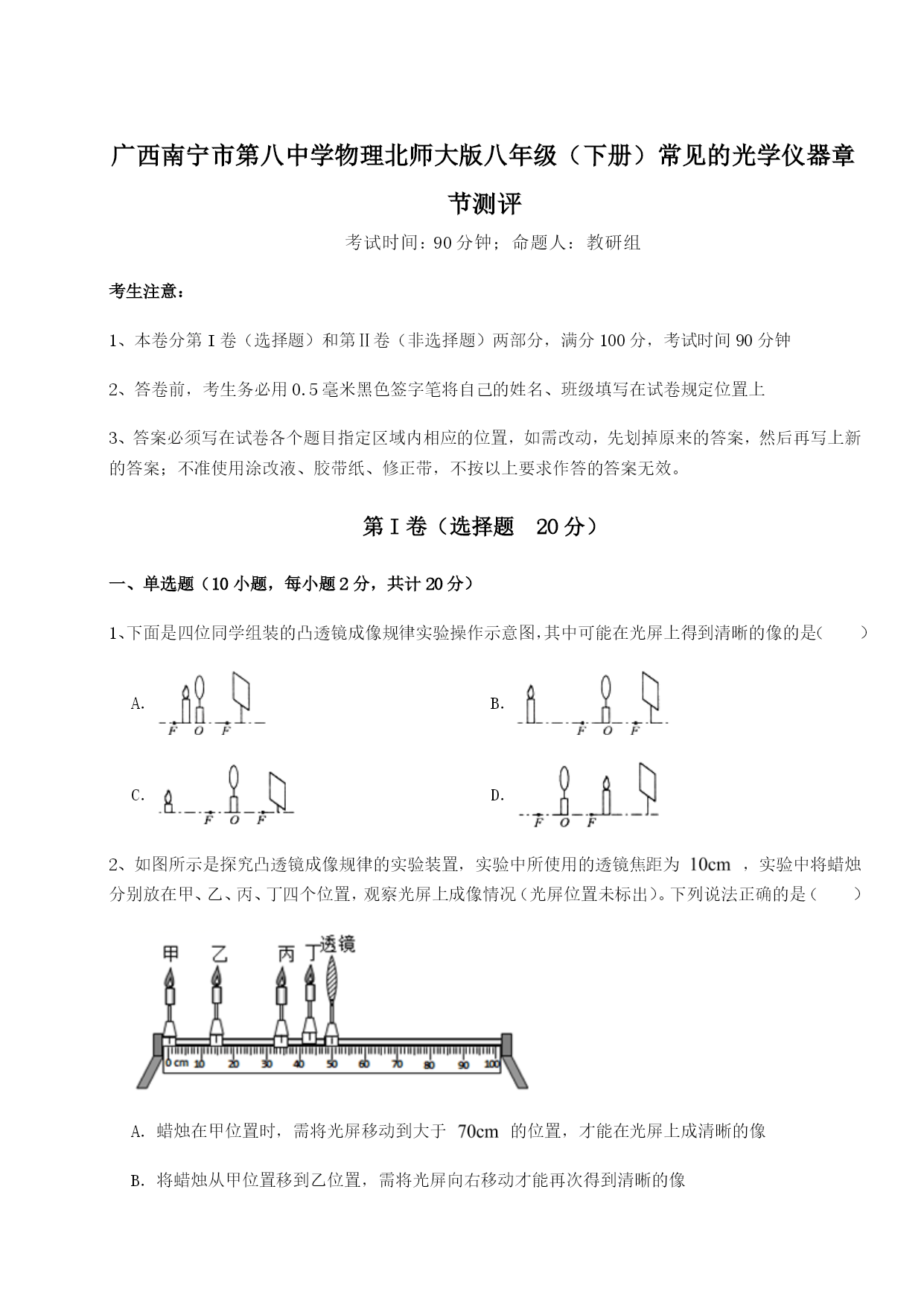

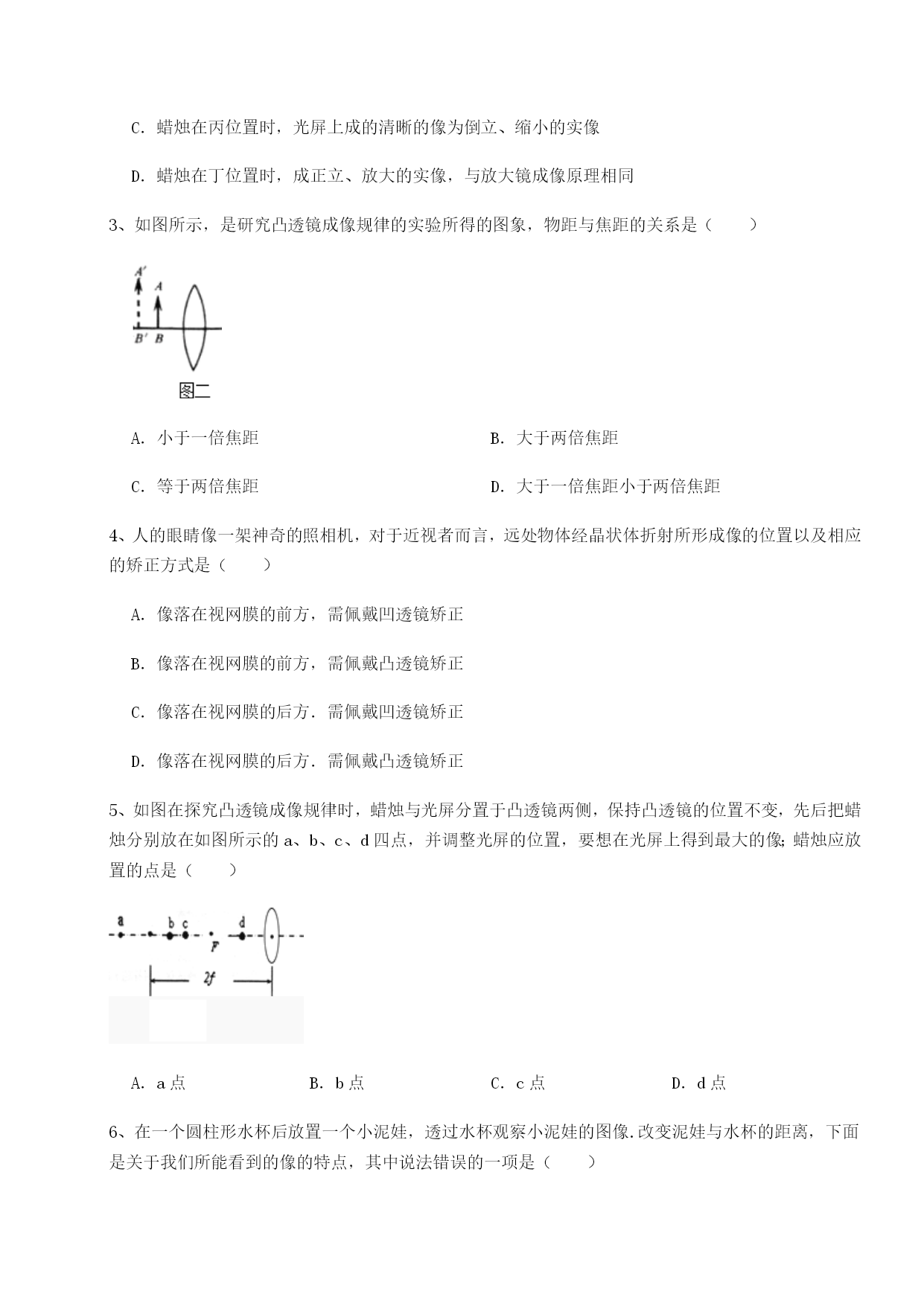

广西南宁市第八中学物理北师大版八年级（下册）常见的光学仪器章节测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下面是四位同学组装的凸透镜成像规律实验操作示意图，其中可能在光屏上得到清晰的像的是（）A．B．C．D．2、如图所示是探究凸透镜成像规律的实验装置，实验中所使用的透镜焦距为，实验中将蜡烛分别放在甲、乙、丙、丁四个位置，观察光屏上成像情况（光屏位置未标出）。下列说法正确的是（）A．蜡烛在甲位置时，需将光屏移动到大于的位置，才能在光屏上成清晰的像B．将蜡烛从甲位置移到乙位置，需将光屏向右移动才能再次得到清晰的像C．蜡烛在丙位置时，光屏上成的清晰的像为倒立、缩小的实像D．蜡烛在丁位置时，成正立、放大的实像，与放大镜成像原理相同3、如图所示，是研究凸透镜成像规律的实验所得的图象，物距与焦距的关系是（）A．小于一倍焦距B．大于两倍焦距C．等于两倍焦距D．大于一倍焦距小于两倍焦距4、人的眼睛像一架神奇的照相机，对于近视者而言，远处物体经晶状体折射所形成像的位置以及相应的矫正方式是（）A．像落在视网膜的前方，需佩戴凹透镜矫正B．像落在视网膜的前方，需佩戴凸透镜矫正C．像落在视网膜的后方．需佩戴凹透镜矫正D．像落在视网膜的后方．需佩戴凸透镜矫正5、如图在探究凸透镜成像规律时，蜡烛与光屏分置于凸透镜两侧，保持凸透镜的位置不变，先后把蜡烛分别放在如图所示的a、b、c、d四点，并调整光屏的位置，要想在光屏上得到最大的像；蜡烛应放置的点是（）A．a点B．b点C．c点D．d点6、在一个圆柱形水杯后放置一个小泥娃，透过水杯观察小泥娃的图像.改变泥娃与水杯的距离，下面是关于我们所能看到的像的特点，其中说法错误的一项是（）A．当泥娃比较靠近水杯时，可能看到泥娃的像只变粗不变高B．当泥娃离水杯足够远时，可能看到泥娃上下倒立的像C．当泥娃离水杯某一固定距离时，可能无论人眼在什么位置都看不清泥娃的像D．人眼透过水杯看到的泥娃的像可能是虚像，也可能是实像7、小明同学做凸透镜成像实验室，将点燃的蜡烛放在凸透镜前，在光屏上得到清晰的倒立、放大的实像，保持凸透镜的位置不变，把蜡烛与光屏的位置对调，则（）A．光屏上有倒立、缩小的实像B．光屏上有倒立、放大的实像C．光屏上有倒立、等大的实像D．光屏上没有像8、如图，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像，若“取下”近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下应将光屏（）A．靠近透镜B．远离透镜C．靠近透镜或远离透镜都可以D．保持在原来位置9、当蜡烛、透镜甲和光屏放置在如图所示位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，方可在光屏上再次成清晰的像，则（）A．光屏应选用较光滑的玻璃板以方便从不同角度观察光屏上的像B．透镜甲的焦距为10cm，透镜甲的焦距比透镜乙的大C．光屏移动的距离s<10cmD．第二次所成的像可以说明幻灯机的成像特点10、如图是小明探究“凸透镜成像规律”时观察到的现象，下列哪种光学仪器的成像原理与其相同（）A．投影仪B．照相机C．放大镜D．近视眼镜第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、我们都做过“探究凸透镜成像规律”的实验，图示为该实验的装置图。【测量凸透镜的焦距】将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则可确定此凸透镜焦距约是10cm。【评估实验的方案】方案甲：分别把点燃的蜡烛放在一倍焦距f和二倍焦距2f处，调整光屏到凸透镜的距离，观察并记录在屏上能否成像以及所成像的特点，分析总结得出凸透镜成像的规律。方案乙：除甲中的做法外，还应该把蜡烛放在大于2f的某一位置，大于f小于2f的某一位置，观察并记录对应的成像情况，才能总结得出凸透镜成像的规律。方案丙：把点燃的蜡烛从距凸透镜较远的位置逐渐移近，通过不断调整光屏到凸透镜的距离，观察并记录在屏上能否成像，以及所成像的特点，包括观察所成像随蜡烛位置变化而变化的趋势，尤其是在f和2f处所成像的情况，从而总结得出凸透镜成像的规律。（1）以上三种方案中，哪些是科
