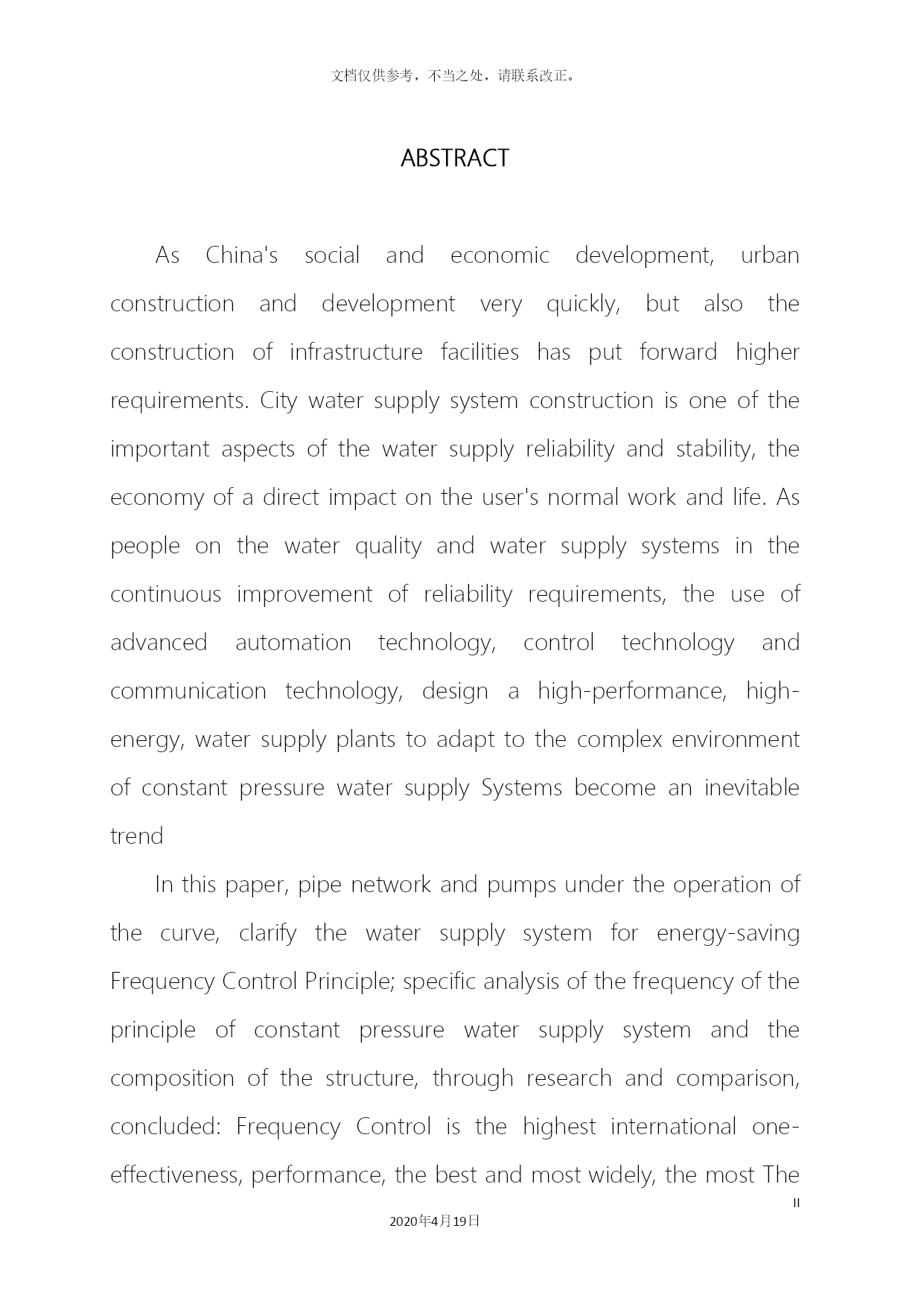

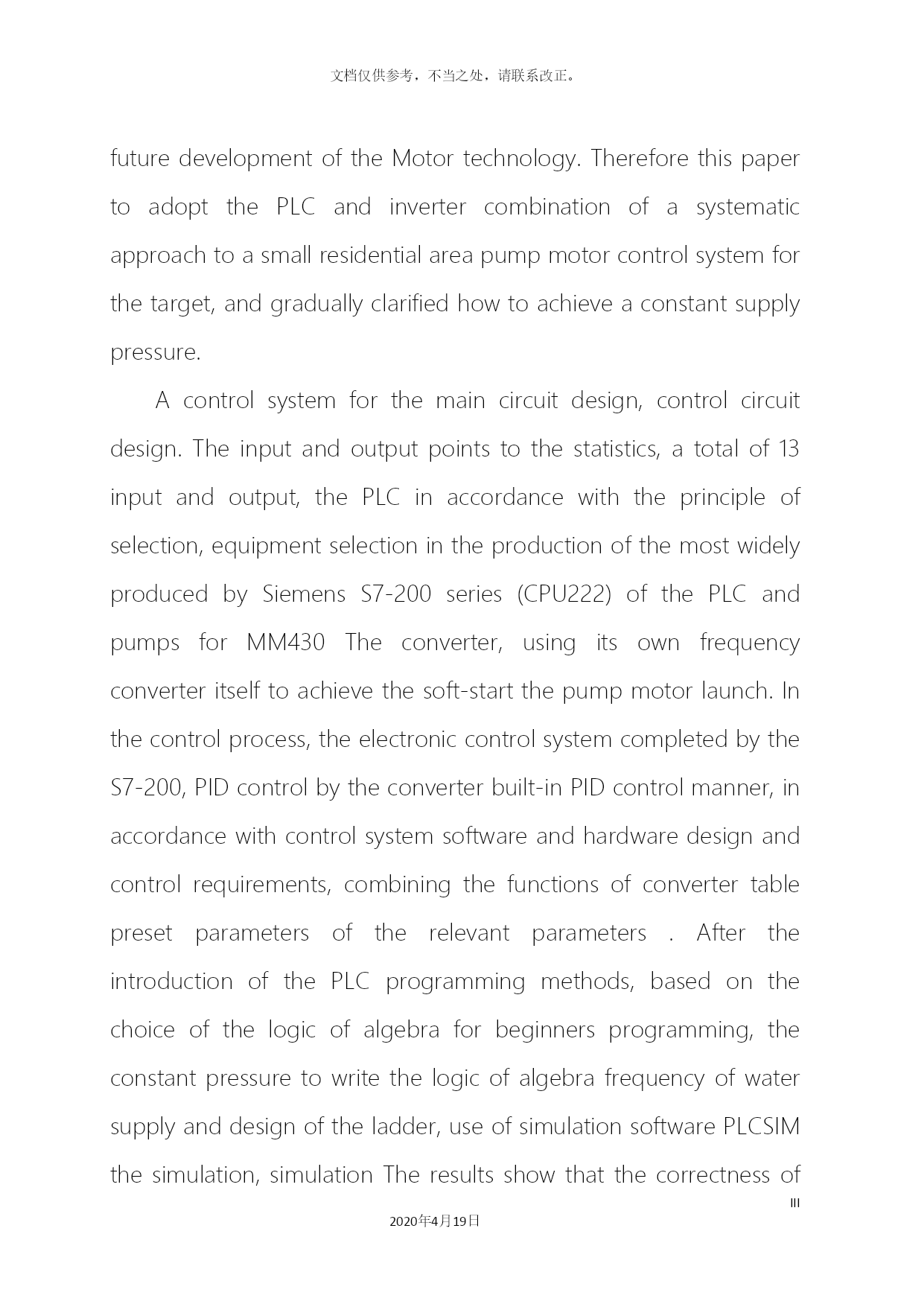

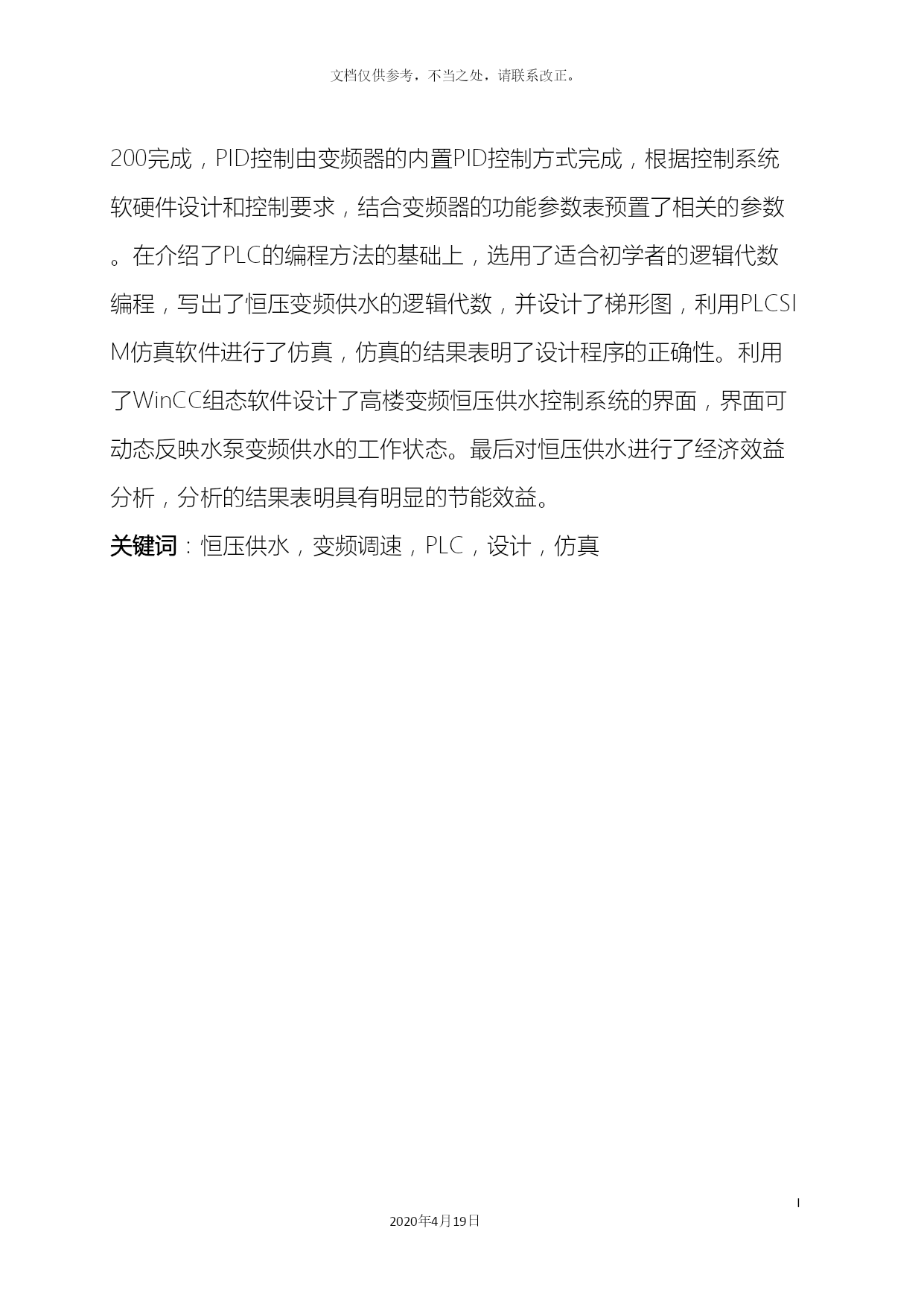

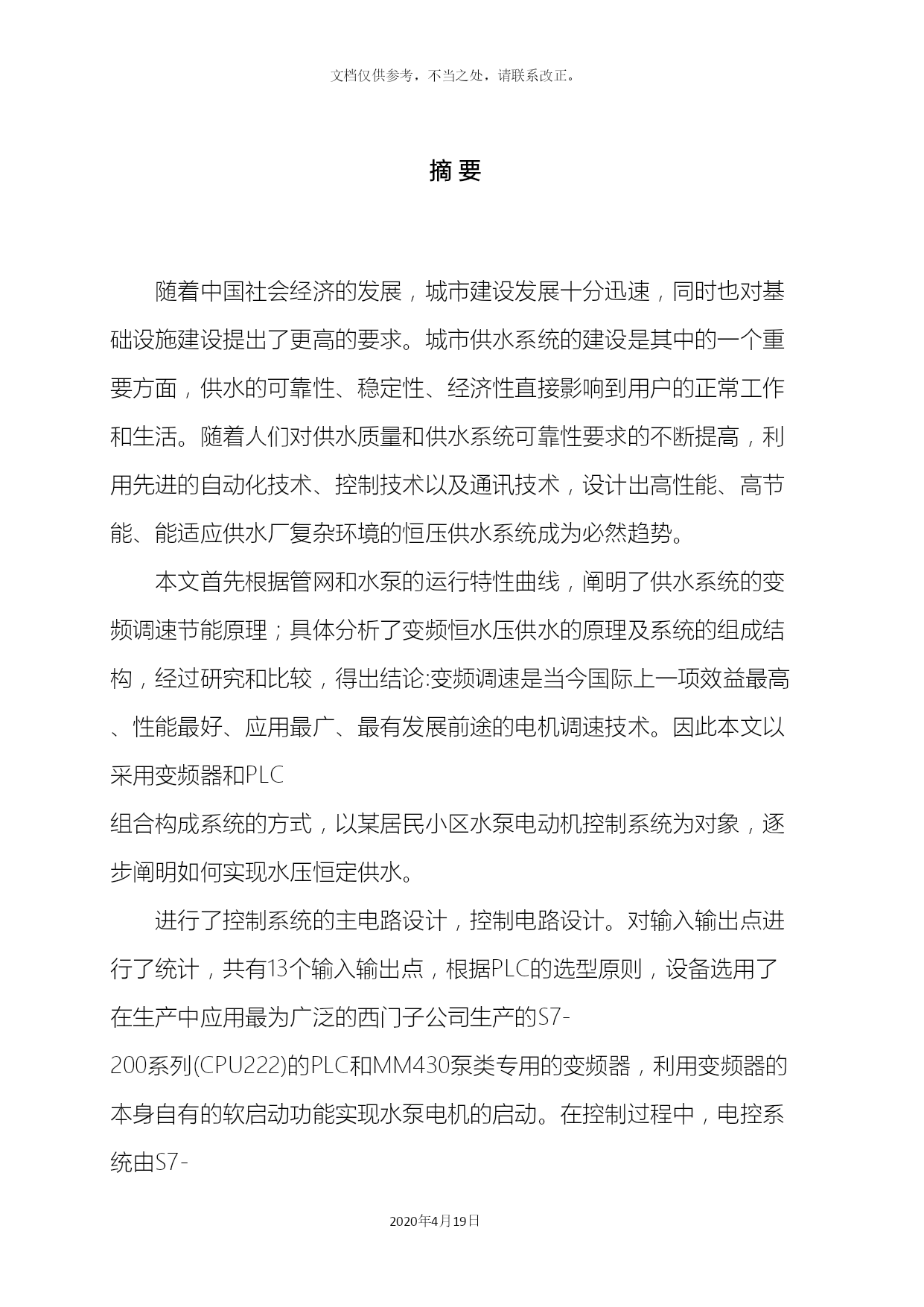

PAGE\*MERGEFORMAT662020年4月19日变频恒压供水控制系统设计文档仅供参考，不当之处，请联系改正。变频恒压供水控制系统设计摘要随着中国社会经济的发展，城市建设发展十分迅速，同时也对基础设施建设提出了更高的要求。城市供水系统的建设是其中的一个重要方面，供水的可靠性、稳定性、经济性直接影响到用户的正常工作和生活。随着人们对供水质量和供水系统可靠性要求的不断提高，利用先进的自动化技术、控制技术以及通讯技术，设计出高性能、高节能、能适应供水厂复杂环境的恒压供水系统成为必然趋势。本文首先根据管网和水泵的运行特性曲线，阐明了供水系统的变频调速节能原理；具体分析了变频恒水压供水的原理及系统的组成结构，经过研究和比较，得出结论:变频调速是当今国际上一项效益最高、性能最好、应用最广、最有发展前途的电机调速技术。因此本文以采用变频器和PLC组合构成系统的方式，以某居民小区水泵电动机控制系统为对象，逐步阐明如何实现水压恒定供水。进行了控制系统的主电路设计，控制电路设计。对输入输出点进行了统计，共有13个输入输出点，根据PLC的选型原则，设备选用了在生产中应用最为广泛的西门子公司生产的S7-200系列(CPU222)的PLC和MM430泵类专用的变频器，利用变频器的本身自有的软启动功能实现水泵电机的启动。在控制过程中，电控系统由S7-200完成，PID控制由变频器的内置PID控制方式完成，根据控制系统软硬件设计和控制要求，结合变频器的功能参数表预置了相关的参数。在介绍了PLC的编程方法的基础上，选用了适合初学者的逻辑代数编程，写出了恒压变频供水的逻辑代数，并设计了梯形图，利用PLCSIM仿真软件进行了仿真，仿真的结果表明了设计程序的正确性。利用了WinCC组态软件设计了高楼变频恒压供水控制系统的界面，界面可动态反映水泵变频供水的工作状态。最后对恒压供水进行了经济效益分析，分析的结果表明具有明显的节能效益。关键词：恒压供水，变频调速，PLC，设计，仿真ABSTRACTAsChina'ssocialandeconomicdevelopment,urbanconstructionanddevelopmentveryquickly,butalsotheconstructionofinfrastructurefacilitieshasputforwardhigherrequirements.Citywatersupplysystemconstructionisoneoftheimportantaspectsofthewatersupplyreliabilityandstability,theeconomyofadirectimpactontheuser'snormalworkandlife.Aspeopleonthewaterqualityandwatersupplysystemsinthecontinuousimprovementofreliabilityrequirements,theuseofadvancedautomationtechnology,controltechnologyandcommunicationtechnology,designahigh-performance,high-energy,watersupplyplantstoadapttothecomplexenvironmentofconstantpressurewatersupplySystemsbecomeaninevitabletrendInthispaper,pipenetworkandpumpsundertheoperationofthecurve,clarifythewatersupplysystemforenergy-savingFrequencyControlPrinciple;specificanalysisofthefrequencyoftheprincipleofconstantpressurewatersupplysystemandthecompositionofthestructure,throughresearchandcomparison,concluded:FrequencyControlisthehighestinternationalone-effectiveness,performance,thebestandmostwidely,themostThefuturedevelopmentoftheMotortechnology.ThereforethispapertoadoptthePLCandinvertercombinationofasystematicapproachto
