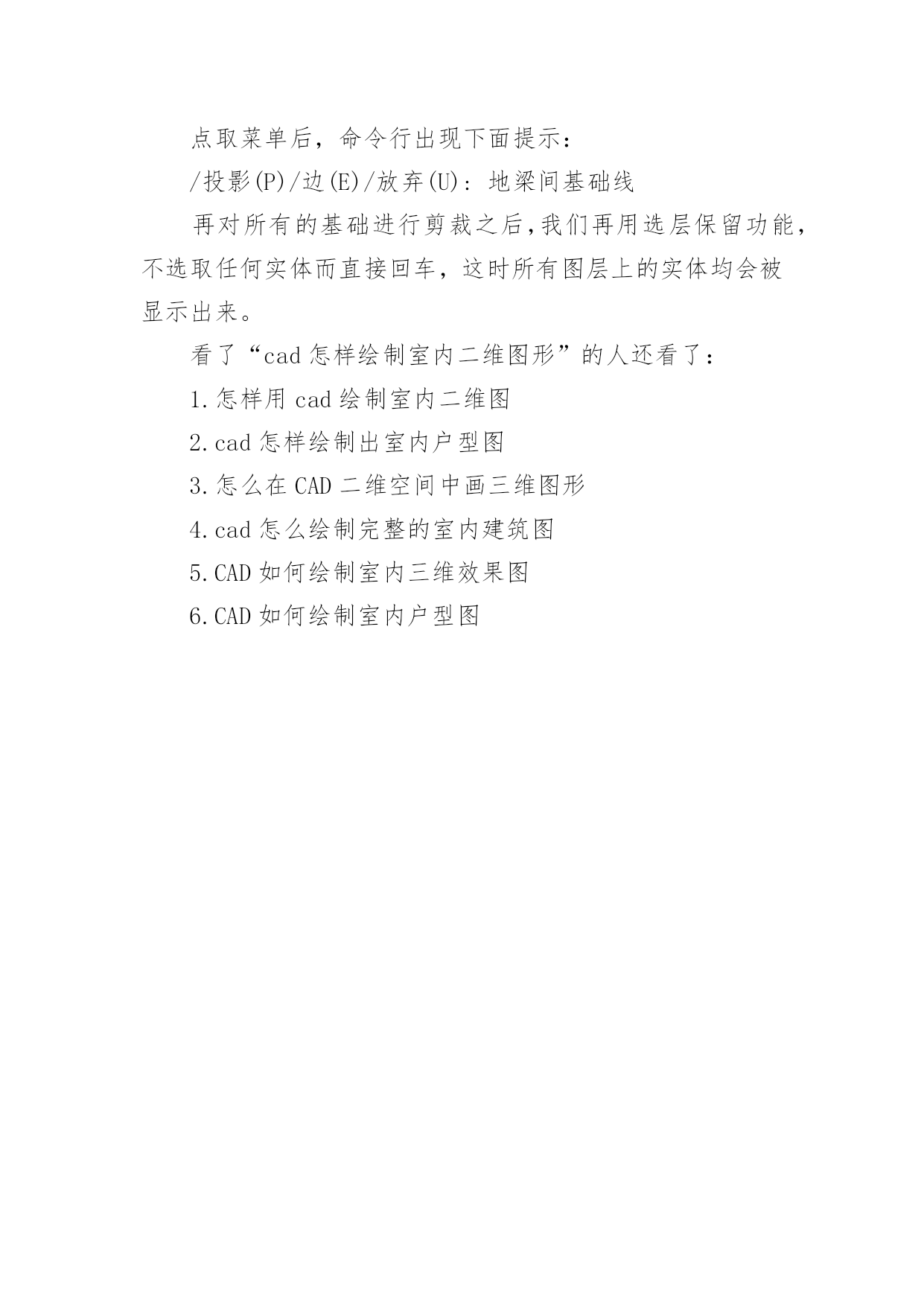

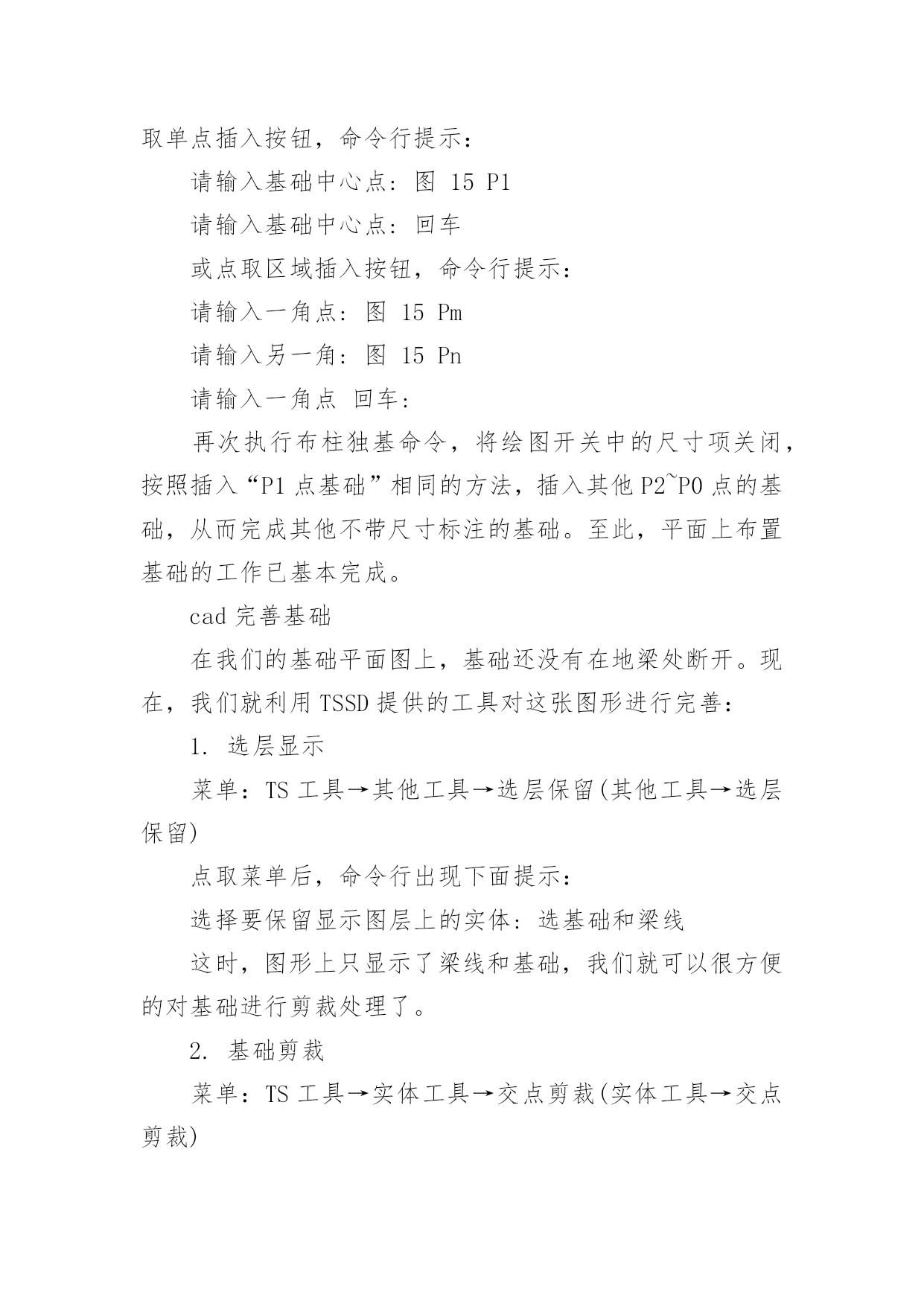

cad怎样绘制室内二维图形1.基础计算菜单：TS构件→构件计算→基础(基础→基础计算)点取菜单后，出现图10对话框，填写好相应的数据后，点取基础计算按钮，进入到图11所示的基础计算结果对话框，继续点取绘图按钮，进行基础的详图绘制。2.基础平面详图首先出现的是图12所示的基础平面详图对话框，用户可以根据自己的实际需求再一次调整计算结果，然后点取OK按钮，命令行出现提示：请选择图形插入点:图15中Pa从而完成基础平面详图的绘制。这时，程序会自动进入到基础剖面详图的绘图中去。3.基础剖面详图基础剖面详图的对话框如图13所示，用户可以根据自己的实际需求再一次调整计算结果，然后点取OK按钮，命令行出现提示：请选择图形插入点:图15中Pb从而完成基础剖面详图的绘制。接下来我们进行基础的平面布置。4.布基础平面菜单：TS平面→布独立柱基础(基础→布柱独基)点取菜单后，出现图14对话框。输入相关数据后，点取单点插入按钮，命令行提示：请输入基础中心点:图15P1请输入基础中心点:回车或点取区域插入按钮，命令行提示：请输入一角点:图15Pm请输入另一角:图15Pn请输入一角点回车:再次执行布柱独基命令，将绘图开关中的尺寸项关闭，按照插入“P1点基础”相同的方法，插入其他P2~P0点的基础，从而完成其他不带尺寸标注的基础。至此，平面上布置基础的工作已基本完成。cad完善基础在我们的基础平面图上，基础还没有在地梁处断开。现在，我们就利用TSSD提供的工具对这张图形进行完善：1.选层显示菜单：TS工具→其他工具→选层保留(其他工具→选层保留)点取菜单后，命令行出现下面提示：选择要保留显示图层上的实体:选基础和梁线这时，图形上只显示了梁线和基础，我们就可以很方便的对基础进行剪裁处理了。2.基础剪裁菜单：TS工具→实体工具→交点剪裁(实体工具→交点剪裁)点取菜单后，命令行出现下面提示：/投影(P)/边(E)/放弃(U):地梁间基础线再对所有的基础进行剪裁之后，我们再用选层保留功能，不选取任何实体而直接回车，这时所有图层上的实体均会被显示出来。看了“cad怎样绘制室内二维图形”的人还看了：1.怎样用cad绘制室内二维图2.cad怎样绘制出室内户型图3.怎么在CAD二维空间中画三维图形4.cad怎么绘制完整的室内建筑图5.CAD如何绘制室内三维效果图6.CAD如何绘制室内户型图
