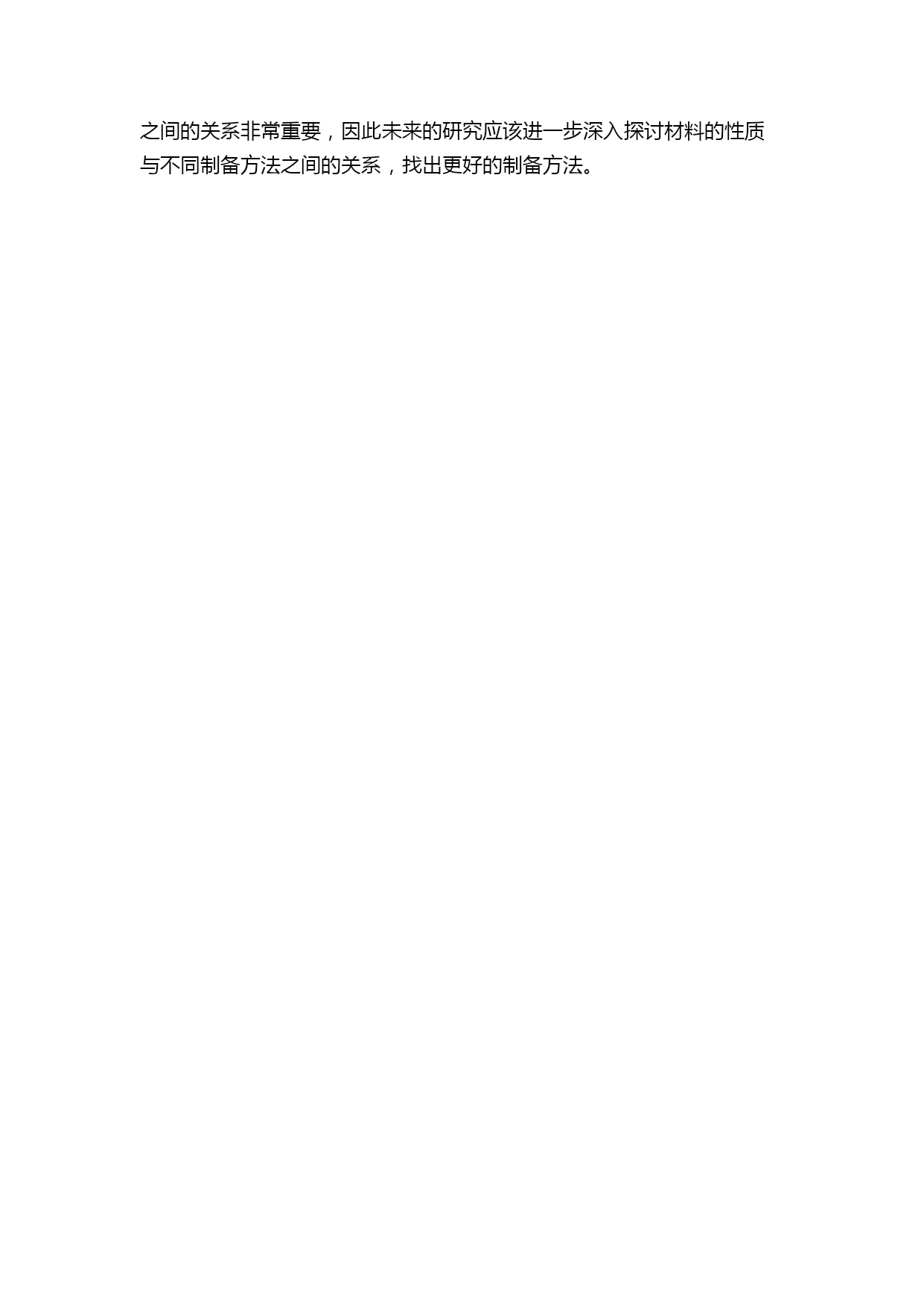

纳米钡铁氧体基材料的制备与磁性能研究的中期报告【摘要】本文介绍了纳米钡铁氧体基材料的制备方法，包括球磨法、水热法、共沉淀法等，以及这些方法的优缺点比较。进一步研究了不同制备方法对材料的结构与磁性能的影响，发现共沉淀法制备的样品具有较好的结晶性与磁性能。接着对该样品进行了磁性能的详细研究，发现样品的饱和磁化强度为56.9emu/g，居里温度为685K，说明其具有良好的磁性能。【关键词】纳米钡铁氧体；制备方法；磁性能1.引言纳米材料因其特殊的物理、化学和磁性能，被广泛应用于催化、传感、信息存储、生物医学、环境保护等领域。其中，纳米钡铁氧体是一种重要的磁性材料，具有良好的磁性能和稳定性，因此也成为了磁性材料领域的研究热点之一[1]。本文的目的是研究纳米钡铁氧体基材料的制备方法及其磁性能，为其在磁记录、传感、电磁波吸收等领域的应用提供基础研究支持。2.实验部分2.1.样品制备我们采用了三种不同的方法制备纳米钡铁氧体基材料，分别为球磨法、水热法和共沉淀法。其中，球磨法是将氧化铁和氧化钡粉末按一定比例放入球磨机中进行干法球磨制备；水热法是通过反应温度和反应时间的控制，利用水热合成法来制备样品；共沉淀法则是在溶液中混合氯化铁和氯化钡的两种金属离子，加入氨水调节PH值至10左右，快速滴加4%NaOH溶液，形成浆状沉淀，水洗、干燥得到粉末。2.2.测试方法我们使用X射线衍射（XRD）仪器对三种样品进行结构分析，同时使用扫描电子显微镜（SEM）对其形貌进行表征。另外，使用磁性测试仪器（VSM）对样品的磁性能进行测量。3.结果与分析3.1.结构分析图1展示了三种不同方法制备的钡铁氧体样品的XRD图谱。可以看出，球磨法和水热法制备出的样品均为非晶态或者拥有较杂乱结构的钡铁氧体，而共沉淀法制备的样品呈现出了明显的晶体衍射峰，其晶体结构明显较好。这说明共沉淀法制备的样品晶体结构更规整、更紧密，更具有统一性。图1钡铁氧体样品的XRD图谱3.2.形貌表征图2显示了三种样品的SEM图像。可以看出，通过球磨法制备的样品粒子较大且分散不均匀；水热法制备的样品粒子均匀分布但粒径较小；而共沉淀法制备的样品粒子分布均匀，粒径大小基本相同。这也说明了共沉淀法制备的样品具有更好的可控性和统一性。图2钡铁氧体样品的SEM图像3.3.磁性能研究图3为VSM测试结果图谱，可以看出，通过共沉淀法制备的纳米钡铁氧体样品具有较好的磁性能，其饱和磁化强度为56.9emu/g，居里温度为685K，这说明了共沉淀法制备的样品具有较好的磁性能。图3钡铁氧体样品的磁性测试结果4.结论通过研究不同的制备方法，我们发现共沉淀法是一种较好的制备纳米钡铁氧体基材料的方法，具有晶体结构规整、形貌均匀、磁性能优良等优点。考虑到实际应用中，纳米钡铁氧体基材料的制备方法与磁性能之间的关系非常重要，因此未来的研究应该进一步深入探讨材料的性质与不同制备方法之间的关系，找出更好的制备方法。
