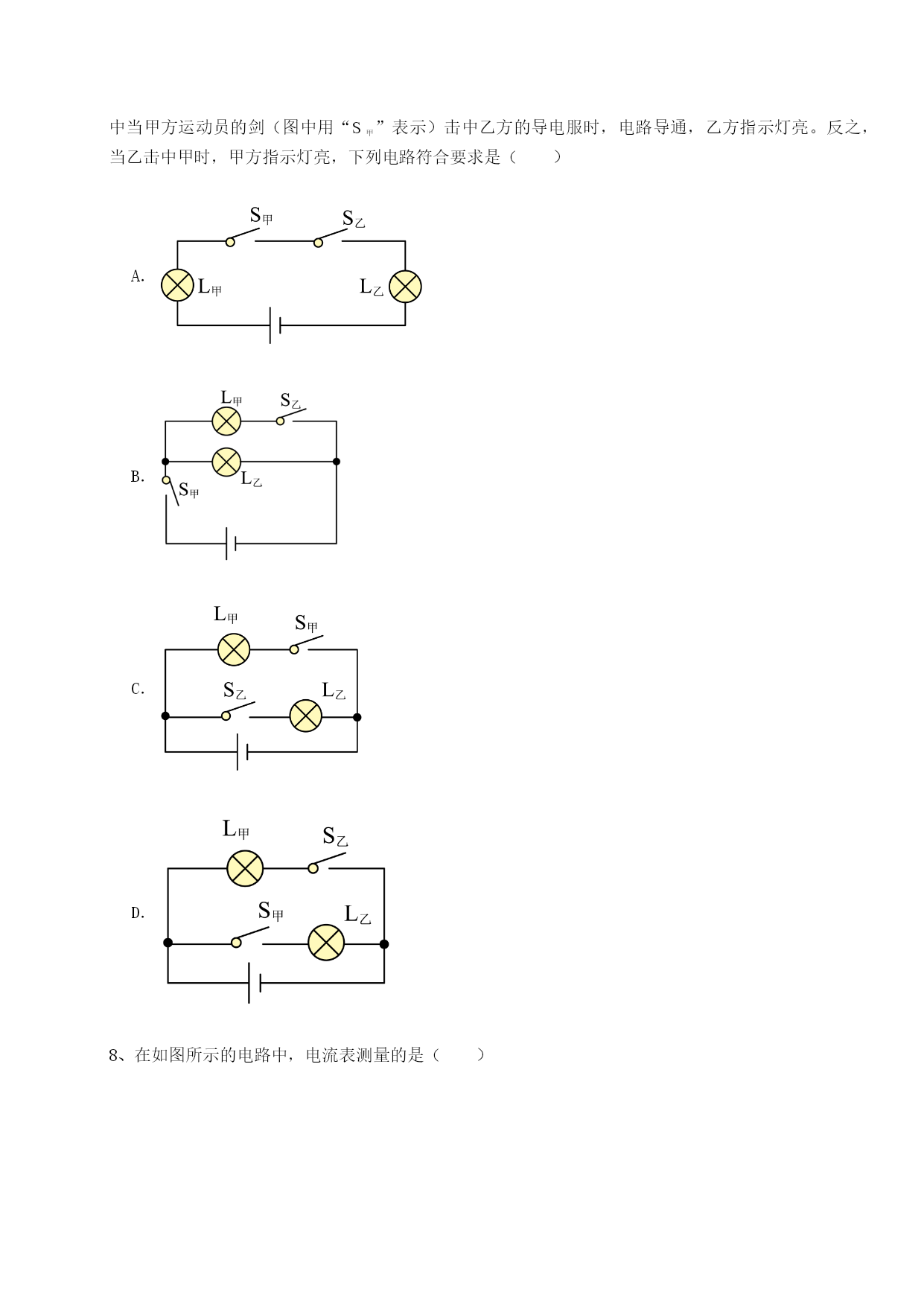

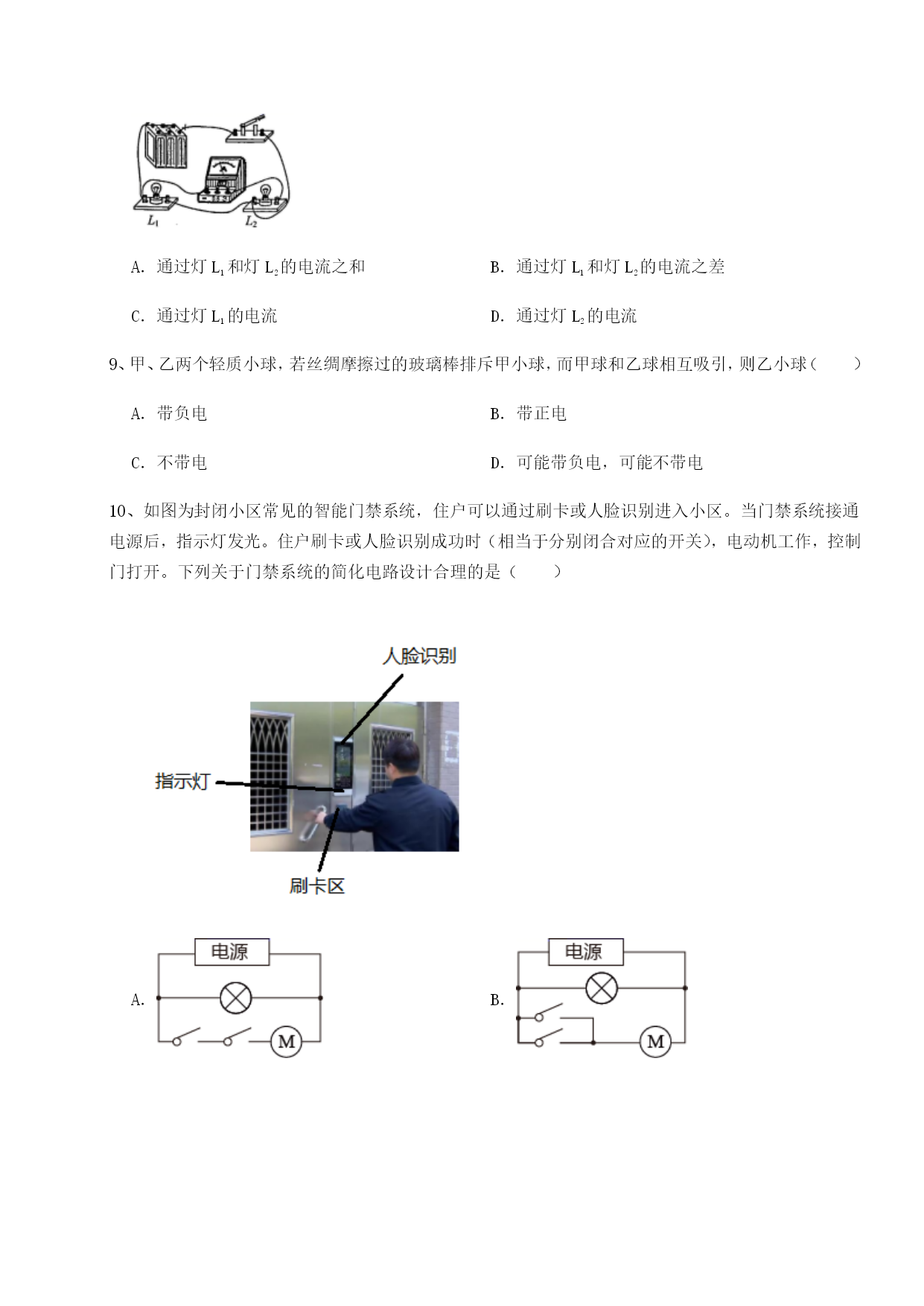

福建福州屏东中学北师大版物理九年级第十一章简单电路专项测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，甲、乙两个轻质泡沫小球用绝缘细线悬挂起来，它们之间的相互作用情况如图所示。下列有关两球带电情况说法正确的是（）A．若甲带正电，则乙一定带负电B．若甲带正电，则乙可能带负电C．若甲带正电，则乙可能带正电D．若甲不带电，则乙可能不带电2、在如图甲电路中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（）A．电路的总电流为0.8AB．电流表A1的示数是1.5AC．通过灯L1的电流为0.2AD．通过灯L2的电流都为1.0A3、如图甲所示电路中，电源电压为6V，当闭合开关后，电压表的指针如图乙所示，则电阻R和小灯泡L两端的电压分别为（）A．6V1.2VB．6V4.8VC．4.8V1.2VD．1.2V4.8V4、质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较（）A．铜丝电阻较大B．铝丝电阻较大C．铜丝和铝丝电阻可能一样大D．无法判断谁的电阻较大5、关于静电现象，下列说法中确的是（）A．因为带电体有吸引轻小物体的性质，摩擦后的梳子能吸引细水流B．细线悬挂的两个泡沫小球互相吸引，则两小球一定带有异种电荷C．用毛皮摩擦过的橡胶棒会带上负电，在这过程中橡胶棒失去了电子D．验电器是利用异种电荷互相吸引的原理制成6、如图所示，若使L1和L2两灯组成串联电路，则开关的开、闭情况是（）A．S1、S2断开，S3闭合B．S3断开，S1、S2闭C．S1、S3断开，S2闭合D．S2断开，S1、S3闭合7、2021年7月24日，东京奥运会女子重剑个人决赛中我国选手孙一文战胜对手获得冠军。击剑比赛中当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。反之，当乙击中甲时，甲方指示灯亮，下列电路符合要求是（）A．B．C．D．8、在如图所示的电路中，电流表测量的是（）A．通过灯L1和灯L2的电流之和B．通过灯L1和灯L2的电流之差C．通过灯L1的电流D．通过灯L2的电流9、甲、乙两个轻质小球，若丝绸摩擦过的玻璃棒排斥甲小球，而甲球和乙球相互吸引，则乙小球（）A．带负电B．带正电C．不带电D．可能带负电，可能不带电10、如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区。当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、ipad的彩色液晶显示屏上面极易“落”满灰尘，是因为带电体具有轻小物体的性质；使用一段时间后，机壳会发烫，这是因为内部元件使用过程中将能转化为内能。2、如图甲所示是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是Ω；如图乙是旋盘式电阻箱的面板示意图，此时电阻箱的读数是Ω。3、对人体安全电压是不高于V，家庭电路的电压是V，圣诞树上的小彩灯由20个串联后接入家庭电路，每个彩灯两端的电压是V。4、图甲所示电路中，当闭合开关后，两个电流表的指针均为图乙所示L1和L2的电流分别为A和A。5、如图所示的电路，电源是由两节干电池串联而成的，当开关S闭合后，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是A，L2中的电流是A，L2上的电压是V。6、在探究活动中，小致连好了一个实物电路如图所示，请你帮他画出这个电路的电路图。7、如图所示，电灯L1、L2、L3的连接方式是，电流表A1是测量的总电流，若将两个开关都闭合时，A1和A2的示数分别为5A和4A，若将控制L1的开关断开发现A2的示数减少了1A，那么两开关都闭合时流过L3的电流为A．8、如图,当断开开关S2、S3,闭合S1时,能亮的灯是.要使灯L1、L2组成并联电路,则应闭合;当S1、S2、S3都闭合时,电路处于状态（选填“断路”、“短路”或“通路”）.9、如图的电路中，（1）当开关S1、S2都断开时，三盏灯的接法是（
